Ленточнопильный станок для продольной распиловки древесины

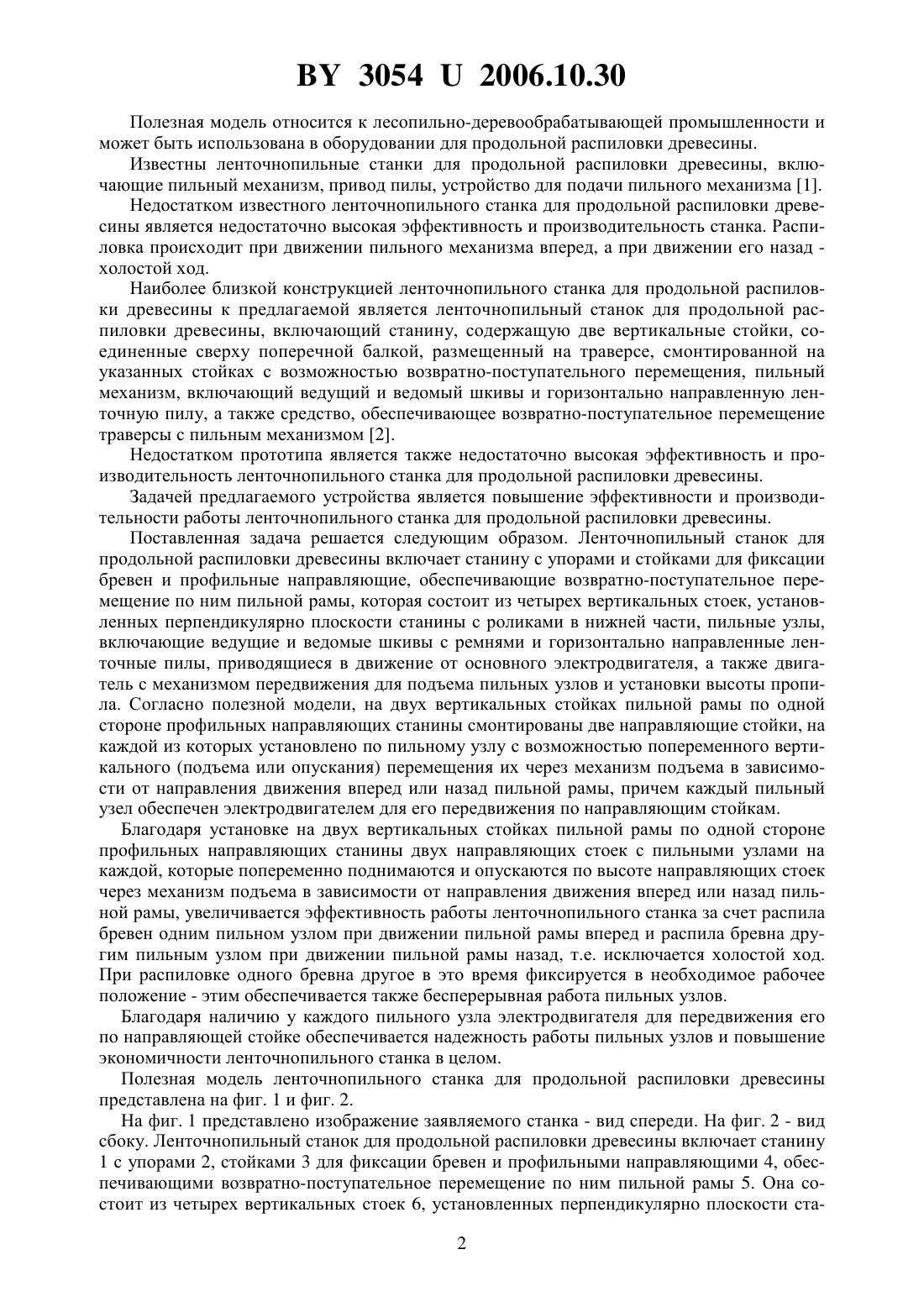

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК ДЛЯ ПРОДОЛЬНОЙ РАСПИЛОВКИ ДРЕВЕСИНЫ(71) Заявитель Кироль Виталий Валерьевич(72) Автор Кироль Виталий Валерьевич(73) Патентообладатель Кироль Виталий Валерьевич(57) Ленточнопильный станок для продольной распиловки древесины, включающий станину с упорами и стойками для фиксации бревен и профильные направляющие, обеспечивающие возвратно-поступательное перемещение по ним пильной рамы, которая состоит из четырех вертикальных стоек, установленных перпендикулярно плоскости станины с роликами в нижней части, пильные узлы, включающие ведущие и ведомые шкивы с ремнями и горизонтально направленные ленточные пилы, приводящиеся в движение от основного электродвигателя, а также двигатель с механизмом передвижения для подъема пильных узлов и установки высоты пропила, отличающийся тем, что на двух вертикальных стойках пильной рамы по одной стороне профильных направляющих станины смонтированы две направляющие стойки, на каждой из которых установлено по пильному узлу с возможностью попеременного вертикального перемещения их через механизм подъема в зависимости от направления движения вперед или назад пильной рамы, причем каждый пильный узел обеспечен электродвигателем для его передвижения по направляющим стойкам. 30542006.10.30 Полезная модель относится к лесопильно-деревообрабатывающей промышленности и может быть использована в оборудовании для продольной распиловки древесины. Известны ленточнопильные станки для продольной распиловки древесины, включающие пильный механизм, привод пилы, устройство для подачи пильного механизма 1. Недостатком известного ленточнопильного станка для продольной распиловки древесины является недостаточно высокая эффективность и производительность станка. Распиловка происходит при движении пильного механизма вперед, а при движении его назад холостой ход. Наиболее близкой конструкцией ленточнопильного станка для продольной распиловки древесины к предлагаемой является ленточнопильный станок для продольной распиловки древесины, включающий станину, содержащую две вертикальные стойки, соединенные сверху поперечной балкой, размещенный на траверсе, смонтированной на указанных стойках с возможностью возвратно-поступательного перемещения, пильный механизм, включающий ведущий и ведомый шкивы и горизонтально направленную ленточную пилу, а также средство, обеспечивающее возвратно-поступательное перемещение траверсы с пильным механизмом 2. Недостатком прототипа является также недостаточно высокая эффективность и производительность ленточнопильного станка для продольной распиловки древесины. Задачей предлагаемого устройства является повышение эффективности и производительности работы ленточнопильного станка для продольной распиловки древесины. Поставленная задача решается следующим образом. Ленточнопильный станок для продольной распиловки древесины включает станину с упорами и стойками для фиксации бревен и профильные направляющие, обеспечивающие возвратно-поступательное перемещение по ним пильной рамы, которая состоит из четырех вертикальных стоек, установленных перпендикулярно плоскости станины с роликами в нижней части, пильные узлы,включающие ведущие и ведомые шкивы с ремнями и горизонтально направленные ленточные пилы, приводящиеся в движение от основного электродвигателя, а также двигатель с механизмом передвижения для подъема пильных узлов и установки высоты пропила. Согласно полезной модели, на двух вертикальных стойках пильной рамы по одной стороне профильных направляющих станины смонтированы две направляющие стойки, на каждой из которых установлено по пильному узлу с возможностью попеременного вертикального (подъема или опускания) перемещения их через механизм подъема в зависимости от направления движения вперед или назад пильной рамы, причем каждый пильный узел обеспечен электродвигателем для его передвижения по направляющим стойкам. Благодаря установке на двух вертикальных стойках пильной рамы по одной стороне профильных направляющих станины двух направляющих стоек с пильными узлами на каждой, которые попеременно поднимаются и опускаются по высоте направляющих стоек через механизм подъема в зависимости от направления движения вперед или назад пильной рамы, увеличивается эффективность работы ленточнопильного станка за счет распила бревен одним пильном узлом при движении пильной рамы вперед и распила бревна другим пильным узлом при движении пильной рамы назад, т.е. исключается холостой ход. При распиловке одного бревна другое в это время фиксируется в необходимое рабочее положение - этим обеспечивается также бесперерывная работа пильных узлов. Благодаря наличию у каждого пильного узла электродвигателя для передвижения его по направляющей стойке обеспечивается надежность работы пильных узлов и повышение экономичности ленточнопильного станка в целом. Полезная модель ленточнопильного станка для продольной распиловки древесины представлена на фиг. 1 и фиг. 2. На фиг. 1 представлено изображение заявляемого станка - вид спереди. На фиг. 2 - вид сбоку. Ленточнопильный станок для продольной распиловки древесины включает станину 1 с упорами 2, стойками 3 для фиксации бревен и профильными направляющими 4, обеспечивающими возвратно-поступательное перемещение по ним пильной рамы 5. Она состоит из четырех вертикальных стоек 6, установленных перпендикулярно плоскости ста 2 30542006.10.30 нины с роликами 7 в нижней части. Станок содержит пильные узлы 8, ведущий 9 и ведомый 10 шкивы, передающие движение друг другу ремнями 11, и горизонтально направленные ленточные пилы 12, приводящиеся в движение от основного двигателя 13, а также двигатель 14 с механизмом передвижения 15 для общего подъема пильных узлов и установки высоты пропила бревен. На двух вертикальных стойках пильной рамы по одной стороне профильных направляющих станины смонтированы две направляющие стойки 16 с пильными узлами, попеременно вертикально перемещающимися по направляющим стойкам при помощи механизма подъема 17. Пильные узлы снабжены электродвигателями 18. Ленточнопильный станок для продольной распиловки древесины работает следующим образом. Включается основной электродвигатель 13. Далее включается один из электродвигателей 18 и с помощью механизма подъема 17 происходит натяжение ремней 11 на шкивах 9 и 10, что обеспечивает работу ленточной пилы 12 одного из пильных узлов 8. Электродвигатель 18 выключается. Включается электродвигатель 14 и при помощи механизма передвижения 15 выставляется высота пропила. Далее электродвигатель 14 выключается. Пильная рама 5 движется по профильным направляющим 4 до полного распила бревен на станине 1. Далее пильная рама 5 останавливается, выключается электродвигатель 18 и с помощью механизма подъема 17 работающий пильный узел 8 подымается, ослабляются ремни 11, что обеспечивает остановку ленточной пилы 12. Аналогичным образом приводится в работу другой пильный узел и производится распил бревен при движении пильной рамы 5 по профильным направляющим 4 в обратном направлении. В процессе распиловки одного бревна другое бревно в это же время, при необходимости, фиксируется в другое распиловочное положение. Использование предлагаемого ленточнопильного станка для продольной распиловки древесины по сравнению с известным позволяет повысить производительность ленточнопильного станка за счет предложенной конструкции, позволяющей производить распиловку нескольких бревен, закрепленных на станине на прямом и обратном ходу, исключая при этом холостой ход. Кроме того, в процессе распиловки одного бревна другое одновременно фиксируется в необходимое рабочее положение. Это также увеличивает производительность и экономичность ленточнопильного станка, исключая простой для подготовки бревен к работе. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
