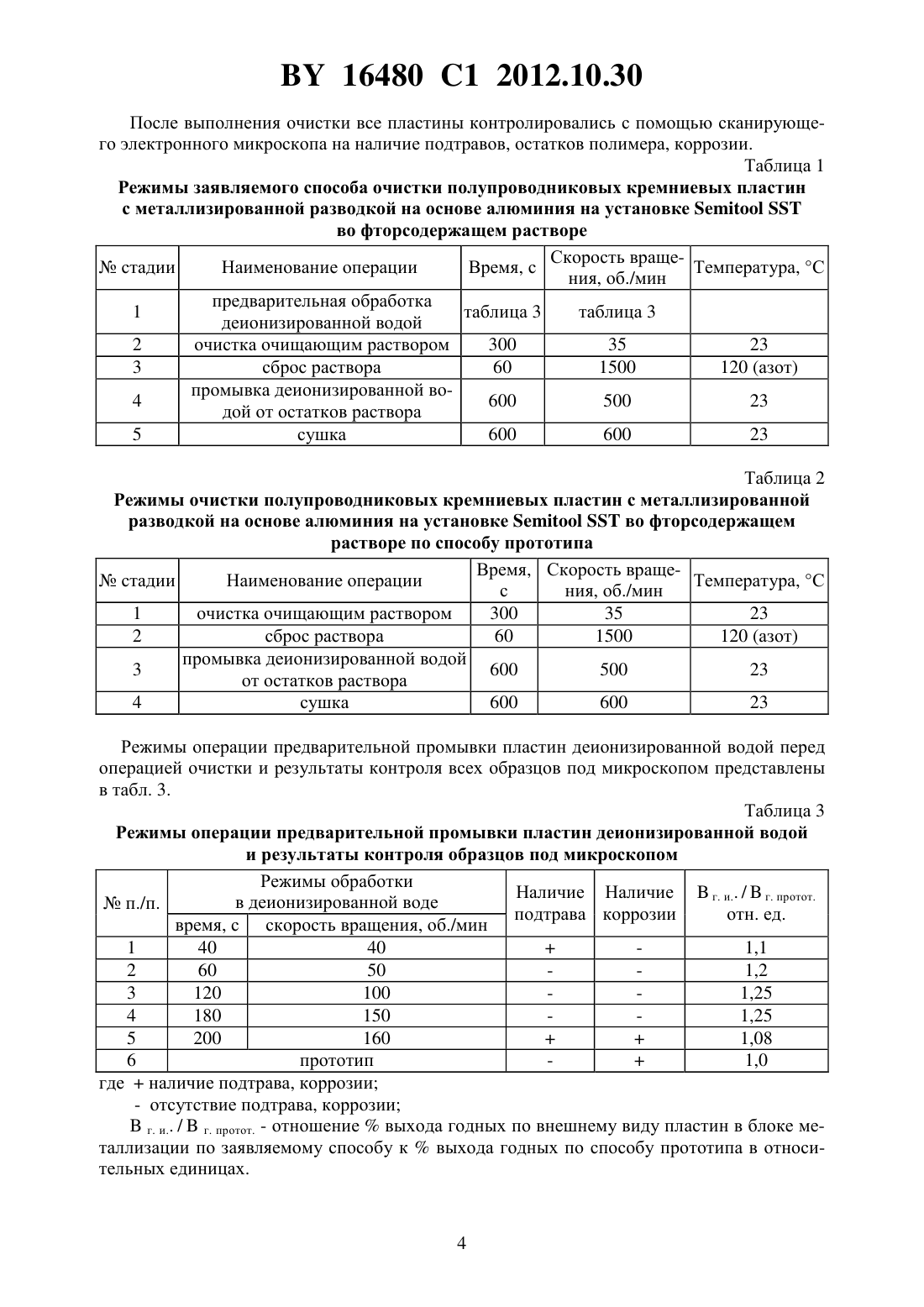

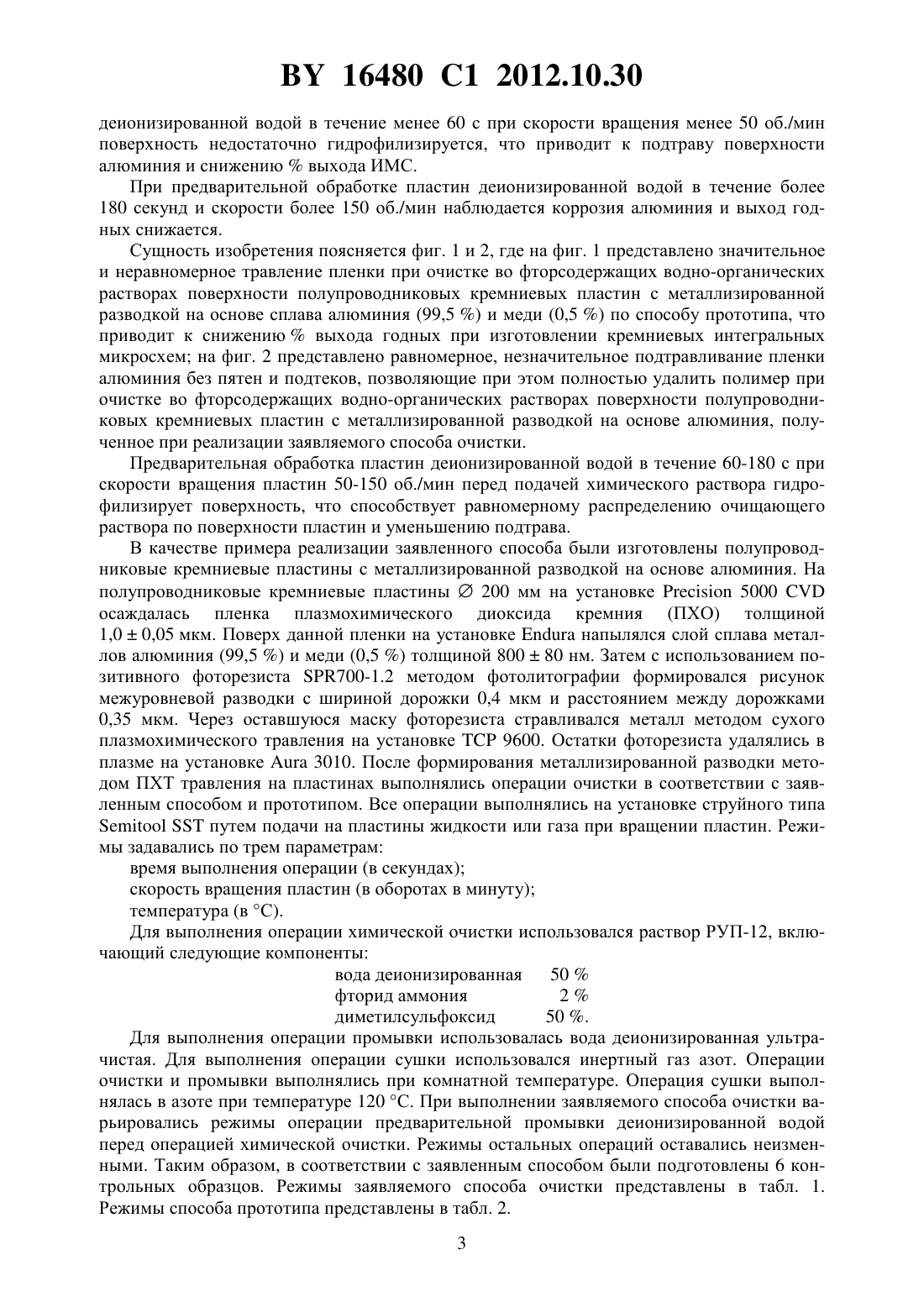

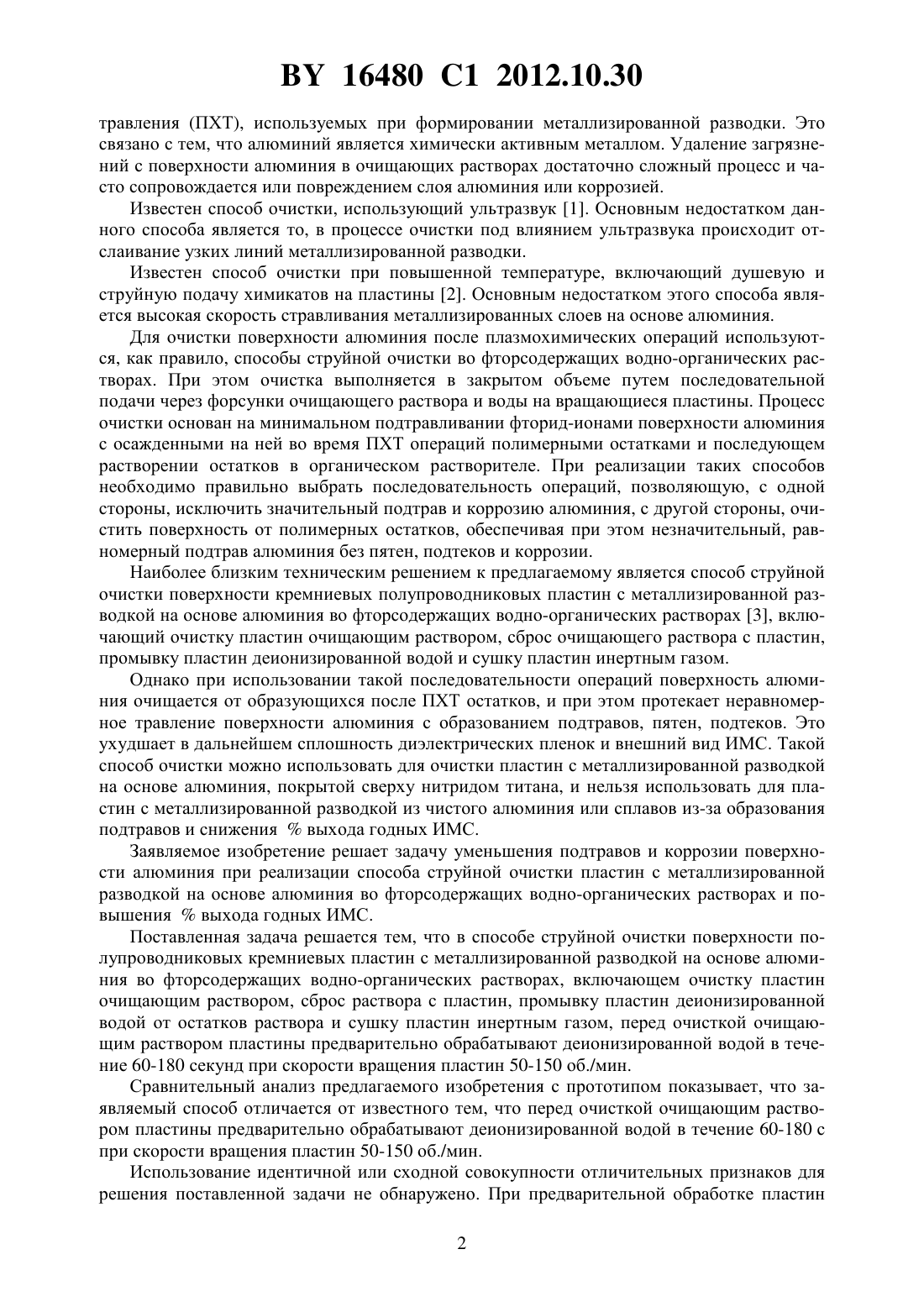

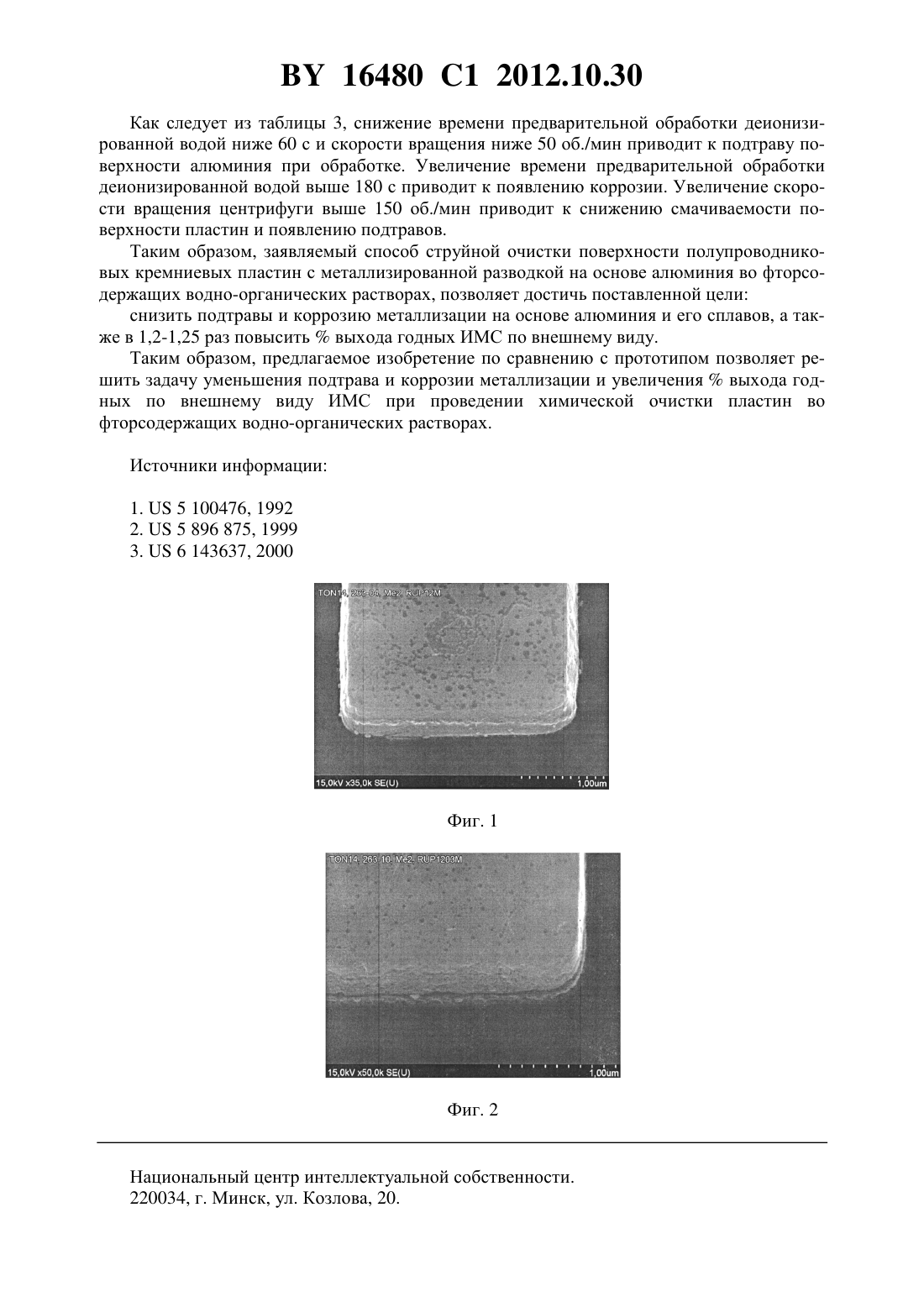

Способ струйной очистки поверхности полупроводниковых кремниевых пластин с металлизированной разводкой на основе алюминия
