Навесное устройство мобильного энергетического средства

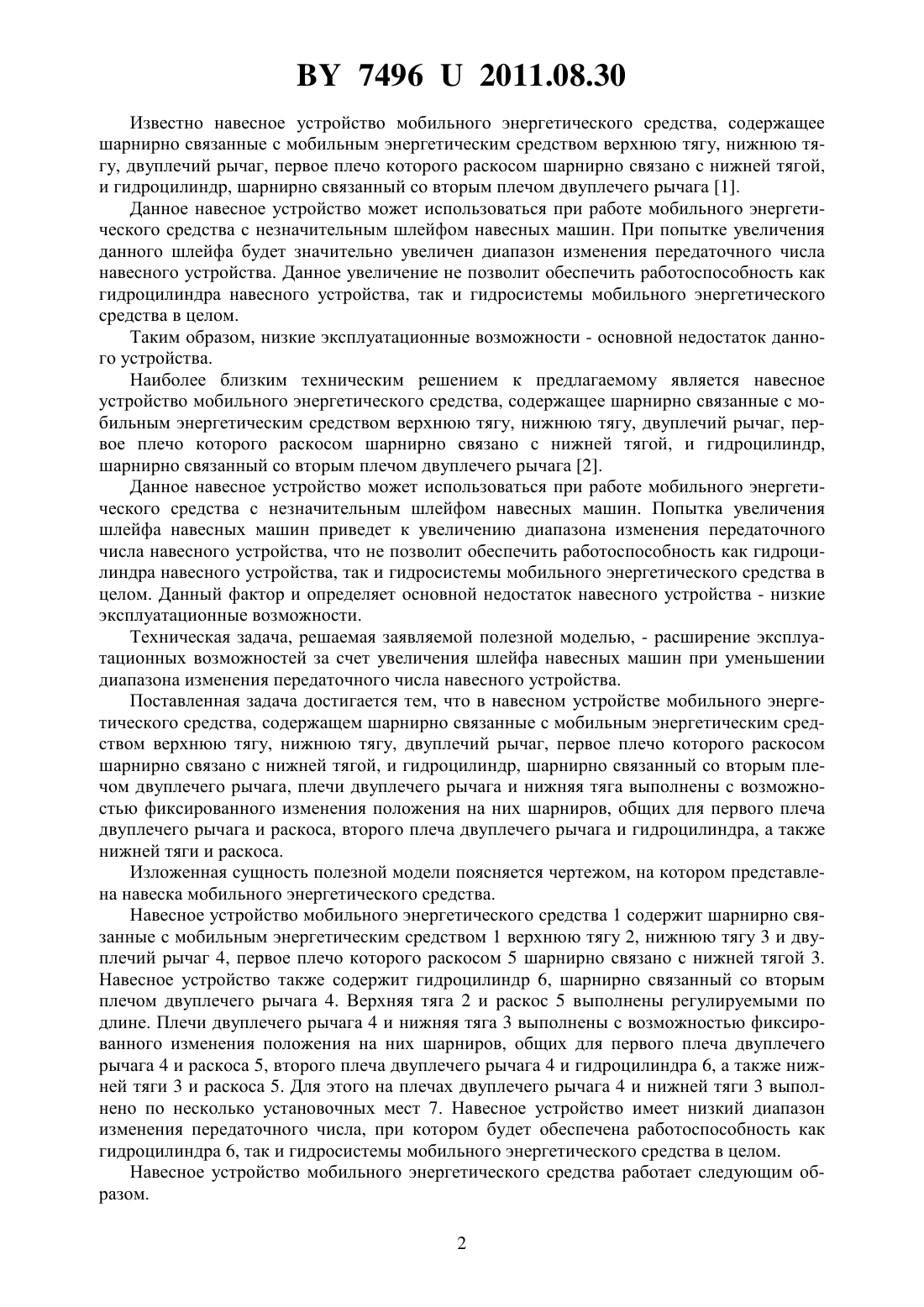

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАВЕСНОЕ УСТРОЙСТВО МОБИЛЬНОГО ЭНЕРГЕТИЧЕСКОГО СРЕДСТВА(71) Заявитель Учреждение образования Гомельский государственный технический университет имени П.О.Сухого(72) Автор Попов Виктор Борисович(73) Патентообладатель Учреждение образования Гомельский государственный технический университет имени П.О.Сухого(57) Навесное устройство мобильного энергетического средства, содержащее шарнирно связанные с мобильным энергетическим средством верхнюю тягу, нижнюю тягу, двуплечий рычаг, первое плечо которого раскосом шарнирно связано с нижней тягой, и гидроцилиндр, шарнирно связанный со вторым плечом двуплечего рычага, отличающееся тем,что плечи двуплечего рычага и нижняя тяга выполнены с возможностью фиксированного изменения положения на них шарниров, общих для первого плеча двуплечего рычага и раскоса, второго плеча двуплечего рычага и гидроцилиндра, а также нижней тяги и раскоса. Полезная модель относится к сельскохозяйственному машиностроению, а именно к навескам тракторов и универсальных энергетических средств. 74962011.08.30 Известно навесное устройство мобильного энергетического средства, содержащее шарнирно связанные с мобильным энергетическим средством верхнюю тягу, нижнюю тягу, двуплечий рычаг, первое плечо которого раскосом шарнирно связано с нижней тягой,и гидроцилиндр, шарнирно связанный со вторым плечом двуплечего рычага 1. Данное навесное устройство может использоваться при работе мобильного энергетического средства с незначительным шлейфом навесных машин. При попытке увеличения данного шлейфа будет значительно увеличен диапазон изменения передаточного числа навесного устройства. Данное увеличение не позволит обеспечить работоспособность как гидроцилиндра навесного устройства, так и гидросистемы мобильного энергетического средства в целом. Таким образом, низкие эксплуатационные возможности - основной недостаток данного устройства. Наиболее близким техническим решением к предлагаемому является навесное устройство мобильного энергетического средства, содержащее шарнирно связанные с мобильным энергетическим средством верхнюю тягу, нижнюю тягу, двуплечий рычаг, первое плечо которого раскосом шарнирно связано с нижней тягой, и гидроцилиндр,шарнирно связанный со вторым плечом двуплечего рычага 2. Данное навесное устройство может использоваться при работе мобильного энергетического средства с незначительным шлейфом навесных машин. Попытка увеличения шлейфа навесных машин приведет к увеличению диапазона изменения передаточного числа навесного устройства, что не позволит обеспечить работоспособность как гидроцилиндра навесного устройства, так и гидросистемы мобильного энергетического средства в целом. Данный фактор и определяет основной недостаток навесного устройства - низкие эксплуатационные возможности. Техническая задача, решаемая заявляемой полезной моделью, - расширение эксплуатационных возможностей за счет увеличения шлейфа навесных машин при уменьшении диапазона изменения передаточного числа навесного устройства. Поставленная задача достигается тем, что в навесном устройстве мобильного энергетического средства, содержащем шарнирно связанные с мобильным энергетическим средством верхнюю тягу, нижнюю тягу, двуплечий рычаг, первое плечо которого раскосом шарнирно связано с нижней тягой, и гидроцилиндр, шарнирно связанный со вторым плечом двуплечего рычага, плечи двуплечего рычага и нижняя тяга выполнены с возможностью фиксированного изменения положения на них шарниров, общих для первого плеча двуплечего рычага и раскоса, второго плеча двуплечего рычага и гидроцилиндра, а также нижней тяги и раскоса. Изложенная сущность полезной модели поясняется чертежом, на котором представлена навеска мобильного энергетического средства. Навесное устройство мобильного энергетического средства 1 содержит шарнирно связанные с мобильным энергетическим средством 1 верхнюю тягу 2, нижнюю тягу 3 и двуплечий рычаг 4, первое плечо которого раскосом 5 шарнирно связано с нижней тягой 3. Навесное устройство также содержит гидроцилиндр 6, шарнирно связанный со вторым плечом двуплечего рычага 4. Верхняя тяга 2 и раскос 5 выполнены регулируемыми по длине. Плечи двуплечего рычага 4 и нижняя тяга 3 выполнены с возможностью фиксированного изменения положения на них шарниров, общих для первого плеча двуплечего рычага 4 и раскоса 5, второго плеча двуплечего рычага 4 и гидроцилиндра 6, а также нижней тяги 3 и раскоса 5. Для этого на плечах двуплечего рычага 4 и нижней тяги 3 выполнено по несколько установочных мест 7. Навесное устройство имеет низкий диапазон изменения передаточного числа, при котором будет обеспечена работоспособность как гидроцилиндра 6, так и гидросистемы мобильного энергетического средства в целом. Навесное устройство мобильного энергетического средства работает следующим образом. 2 74962011.08.30 Перед навеской на навесное устройство той или иной навесной машины предварительно раскос 5 устанавливается в необходимые (заранее рассчитанные для данной навесной машины) установочные места 7 на нижней тяге 3 и на первом плече рычага 4. Шток гидроцилиндра 6 также устанавливается в необходимое установочное место 7 на втором плече рычага 4. Цель данных установок - обеспечение передаточного числа навесного устройства, находящегося в необходимом диапазоне. Более точная регулировка навесного устройства обеспечивается регулировкой верхней тяги 2 и раскоса 5. После навески навесной машины возможно выполнение технологического процесса. Для его выполнения навесная машина должна быть переведена в рабочее положение. Для этого шток гидроцилиндра 6 втягивается, при этом рычаг 4 поворачивается в положение, при котором нижняя тяга 3 за счет связи с рычагом 4 раскосом 5 повернется в нижнее положение. Навесная машина будет переведена в рабочее положение. Для выполнения транспортных переездов навесная машина должна быть переведена в транспортное (верхнее) положение. Для этого шток гидроцилиндра 6 выдвигается. В сравнении с прототипом за счет выполнения плеч двуплечего рычага 4 и нижней тяги 3 с возможностью фиксированного изменения положения на них шарниров, общих для первого плеча двуплечего рычага 4 и раскоса 5, второго плеча двуплечего рычага 4 и гидроцилиндра 6, а также нижней тяги 3 и раскоса 5, мобильное энергетическое средство 1 может работать со значительно большим шлейфом навесных машин. При этом будет уменьшен диапазон изменения передаточного числа навесного устройства. Заявляемое техническое решение навесного устройства мобильного энергетического средства пригодно к осуществлению промышленным способом в условиях серийного производства различных предприятий сельскохозяйственного машиностроения, в частности производственного объединения Гомсельмаш, с использованием имеющегося оборудования и существующей технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
