Шевцов Александр Иванович
Способ нанесения износостойких покрытий
Номер патента: 18088
Опубликовано: 30.04.2014
Авторы: Пантелеенко Алексей Федорович, Оковитый Вячеслав Александрович, Шевцов Александр Иванович, Асташинский Валентин Миронович, Оковитый Василий Вячеславович
Метки: нанесения, способ, покрытий, износостойких
Текст:
...разрушения обработанных слоев(развития трещин), формирование двухслойного покрытия в обработанном слое с градиентным изменением (уменьшением) процентного содержания аморфной фазы от подслоя к наружному слою. Оптимизация по указанным критериям осуществлялась при варьировании дистанции (энергетического уровня) воздействий импульсами плазмы и суммарного количества импульсов. Путем варьирования дистанции обработки и количества повторяющихся...
Порошковый питатель для нанесения покрытий
Номер патента: 16809
Опубликовано: 28.02.2013
Авторы: Оковитый Вячеслав Александрович, Шевцов Александр Иванович, Оковитый Василий Вячеславович, Ильющенко Александр Федорович, Асташинский Валентин Миронович
Метки: порошковый, нанесения, покрытий, питатель
Текст:
...подающих механизмов из-за заполнения порошком, особенно мелкодисперсным, зазоров между перемешиваемыми элементами. Именно на исправления этого недостатка и направлено предлагаемое изобретение. Использование для подачи порошка вместо шнека, с закрепленными лопастями, вала, с установленной на нем пружиной, перемещающейся в осевом направлении, предотвращает заполнение зазоров между перемещающимися элементами подающего механизма. В каждом...
Способ получения керамического порошка
Номер патента: 15871
Опубликовано: 30.06.2012
Авторы: Оковитый Вячеслав Александрович, Девойно Олег Георгиевич, Пантелеенко Федор Иванович, Оковитый Василий Вячеславович, Шевцов Александр Иванович
МПК: B22F 9/02, C04B 35/48
Метки: порошка, керамического, получения, способ
Текст:
...проводить при 1500-1700 С в течение 8-10 ч с последующим охлаждением до 700 С со скоростью 250-300 С/мин. Такой отжиг способствует удалению межкристаллитной влаги,трансформации моноклинной фазы в тетрагональную и стабилизации тетрагональной фазы. При отжиге в течение времени менее восьми часов и при температуре ниже 1500 С происходит неполный переход моноклинной фазы в тетрагональную, а при отжиге в течение более десяти часов при температуре...
Способ плазменного нанесения биокерамических покрытий
Номер патента: 15503
Опубликовано: 28.02.2012
Авторы: Оковитый Вячеслав Александрович, Оковитый Василий Вячеславович, Шевцов Александр Иванович, Асташинский Валентин Миронович, Пантелеенко Федор Иванович
МПК: C23C 4/18, A61L 27/00
Метки: биокерамических, покрытий, способ, нанесения, плазменного
Текст:
...неоплавленных микрообъемов оплавление слоев по всей толщине покрытия отсутствие признаков разрушения обработанных слоев (развития трещин) формирование двухслойного покрытия в переходном слое ГА-2 с градиентным изменением (уменьшением) процентного содержания аморфной фазы от подслоя к наружному слою. Оптимизация по указанным критериям осуществлялась при варьировании дистанции(энергетического уровня) воздействий импульсами плазмы и...
Способ получения металлического или керамического нанопорошка для нанесения газотермических покрытий
Номер патента: 15095
Опубликовано: 30.12.2011
Авторы: Ильющенко Татьяна Александровна, Ильющенко Александр Федорович, Шевцов Александр Иванович, Петров Игорь Валентинович, Шуганов Александр Дмитриевич
МПК: C04B 35/626, B01J 3/08, B22F 9/02...
Метки: нанесения, способ, нанопорошка, или, получения, газотермических, покрытий, керамического, металлического
Текст:
...ее в реактор, создают вакуум или среду необходимого газа, осуществляют взрыв шихты и извлекают нанопорошок. Изобретение дает возможность снизить затраты времени на получение нанопорошка за счет исключения поэтапных операций механического измельчения спека для формирования частиц. Кроме того, повышается содержание наноразмерной фракции порошка за счет сверхбыстрой конденсации частиц из паровой фазы. Металлические и керамические...

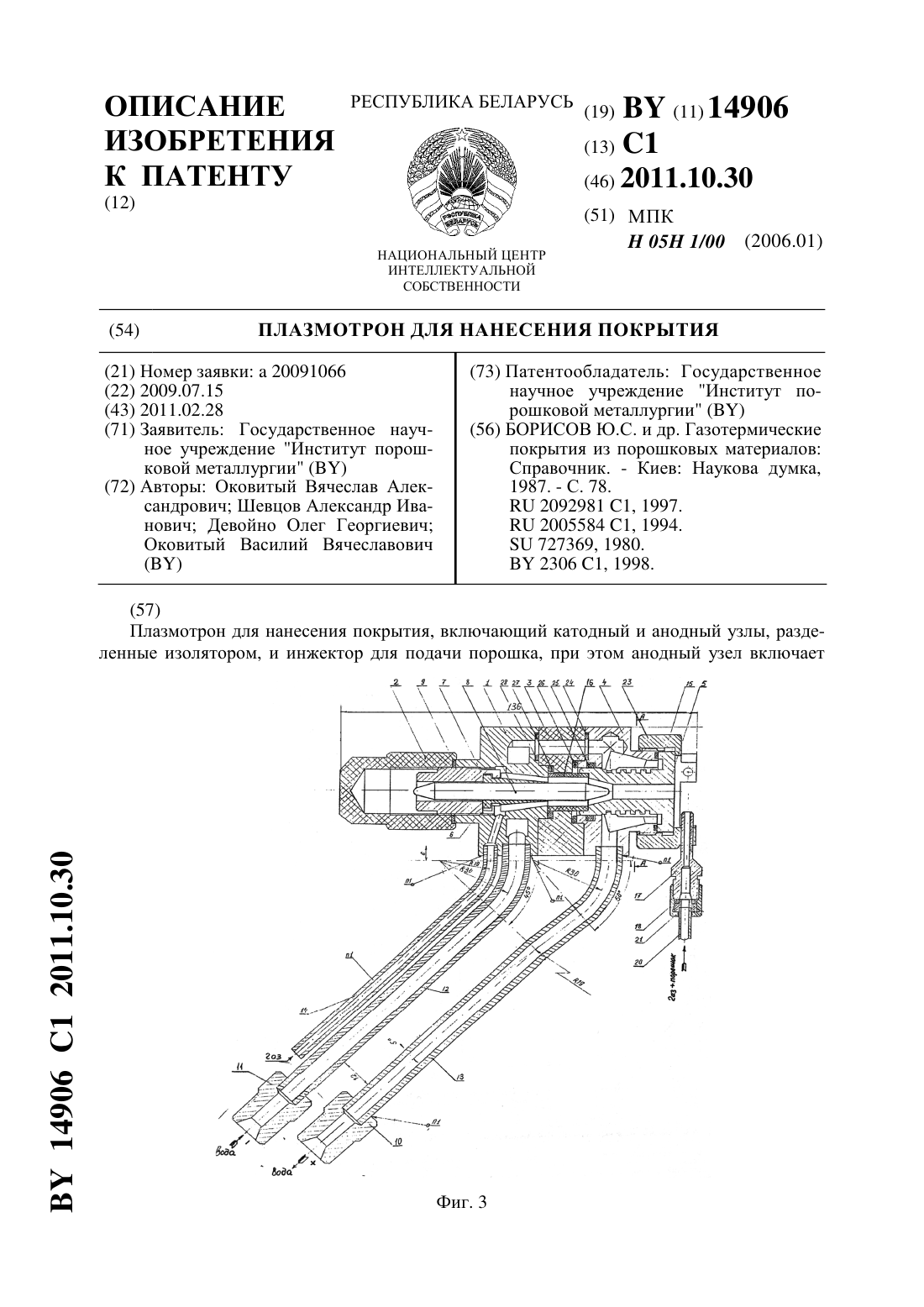

Плазмотрон для нанесения покрытия
Номер патента: 14906
Опубликовано: 30.10.2011
Авторы: Оковитый Вячеслав Александрович, Оковитый Василий Вячеславович, Девойно Олег Георгиевич, Шевцов Александр Иванович
МПК: H05H 1/00
Метки: покрытия, нанесения, плазмотрон
Текст:
...его в плазменную струю затруднено из-за максимальной энергетической плотности плазмы и неустановившейся турбулентности плазмообразующего газа. Кроме того, впрыскивание порошка в плазменную струю производится транспортирующим газом с температурой окружающей среды, в результате чего в этой области происходит его быстрый нагрев и расширение. Указанное явление препятствует проникновению частиц порошка в сечение плазменной струи. Из-за...
Способ плазменного напыления покрытий
Номер патента: 14593
Опубликовано: 30.08.2011
Авторы: Кулак Анатолий Иосифович, Оковитый Василий Вячеславович, Шевцов Александр Иванович, Пантелеенко Федор Иванович, Оковитый Вячеслав Александрович, Ильющенко Александр Федорович
МПК: C23C 28/00, C23C 4/04
Метки: напыления, плазменного, способ, покрытий
Текст:
...однородный порошок белого цвета. 2-й способ - механическая смесь гидроксиапатита и диоксида титана. Для приготовления механической смеси двух веществ использовали раздельно синтезированные порошки аморфного гидроксиапатита и сухого золя диоксида титана. Золь 2 получали гидролизом тетрахлорида титана, в качестве стабилизатора использовали азотную кислоту в соотношении 2 О 351. Золь высушивался под вакуумом (водоструйный насос) при температуре...
Способ получения керамического порошка
Номер патента: 13736
Опубликовано: 30.10.2010
Авторы: Шевцов Александр Иванович, Оковитый Вячеслав Александрович, Оковитый Василий Вячеславович, Соболевский Сергей Борисович, Пантелеенко Федор Иванович
МПК: B22F 9/02, C04B 35/48
Метки: получения, порошка, способ, керамического
Текст:
...и азота, захваченных струей из атмосферы, независимо от соотношения рабочих газов в плазменной струе. Поэтому для избежания процессов высокотемпературного окисления частиц диоксида циркония, частично стабилизированного диоксидом иттербия, приводящих к значительным фазовым изменениям в материале 5,операцию закалки проводили в камере, заполненной аргоном при атмосферном давлении. Операцию закалки расплавленных частиц порошка диоксида...
Способ плазменного напыления покрытия
Номер патента: 13686
Опубликовано: 30.10.2010
Авторы: Шевцов Александр Иванович, Пантелеенко Федор Иванович, Асташинский Валентин Миронович, Соболевский Сергей Борисович, Ильющенко Александр Федорович, Оковитый Василий Вячеславович, Оковитый Вячеслав Александрович
МПК: C23C 4/10, H01M 8/12, C23C 4/18...
Метки: плазменного, покрытия, способ, напыления
Текст:
...использованием оптической металлографии, показали, что данный режим является оптимальным и дает возможность получить пористость на уровне 5 , в покрытии содержание тетрагональной фазы до 99 . При термообработке в соответствии с прототипом общая пористость в покрытии снижается до 2-3 , содержание кубической фазы в покрытии составляет 97,8 . При обработке импульсной плазмой на оптимальных режимах (см.пример) общая пористость в покрытии снижается...
Способ нанесения газотермического покрытия
Номер патента: 13516
Опубликовано: 30.08.2010
Авторы: Оковитый Василий Вячеславович, Пантелеенко Федор Иванович, Оковитый Вячеслав Александрович, Шевцов Александр Иванович, Соболевский Сергей Борисович
Метки: покрытия, способ, нанесения, газотермического
Текст:
...исследовать другие оксиды редкоземельных элементов, отличные от оксида, иттрия для получения ТЗП, работающих при температурах более 1000 С в условиях горячей коррозии или в присутствии солей ванадия. Иттербий был выбран для напыления ТЗП в связи с тем, что его тривалентный ионный радиус (0,858 ) значительно меньше, чем тривалентный ионный радиус иттрия (0,893 ), и более приближен к тривалентному ионному радиусу циркония. Известно, что...
Способ получения композиционного керамического материала для нанесения износостойких покрытий
Номер патента: 12435
Опубликовано: 30.10.2009
Авторы: Оковитый Вячеслав Александрович, Соболевский Сергей Борисович, Ильющенко Александр Федорович, Шевцов Александр Иванович
МПК: B22F 3/00, C04B 35/56
Метки: покрытий, износостойких, способ, нанесения, материала, керамического, получения, композиционного
Текст:
...трения и износа покрытий из порошков, полученных по прототипу и заявленному изобретению, приведены в табл. 3. Результаты металлографического анализа также учитывали при изучении размеров и формы частиц. Исследования дополнены результатами изучения рентгенограмм порошков 12435 1 2009.10.30 На фиг. 1 приведена микроструктура композиционных порошков, полученных методом СВС- 802012,5255 б - 802012,5255,в - 301070. На фиг. 2 приведена...
Способ нанесения износостойких покрытий
Номер патента: 12143
Опубликовано: 30.08.2009
Авторы: Оковитый Вячеслав Александрович, Соболевский Сергей Борисович, Ильющенко Александр Федорович, Асташинский Валентин Миронович, Шевцов Александр Иванович
МПК: C23C 4/18
Метки: износостойких, нанесения, способ, покрытий
Текст:
...фиг. 5-8 представлена микроструктура плазменных покрытий из порошков, полученных методом СВС с избыточной карбидной фазой и включениями твердой смазки после импульсной обработки (200) фиг. 5 - 802012,5 2/55 фиг 6 еС 30 Мо 37 графита/70 С фиг. 7 - еС 2012 графита/70 ТС фиг. 8 802012,5 2/55 . На фотографиях представлена микроструктура покрытий после импульсно-плазменных воздействий при оптимальных режимах (табл. 5), где демонстрируется...
Способ плазменного нанесения биосовместимого покрытия
Номер патента: 11652
Опубликовано: 28.02.2009
Авторы: Шевцов Александр Иванович, Ильющенко Александр Федорович, Асташинский Валентин Миронович, Оковитый Вячеслав Александрович
МПК: C23C 4/04, A61L 27/00, C23C 4/18...
Метки: способ, нанесения, биосовместимого, плазменного, покрытия
Текст:
...алюминия) - 6 г/мин, толщина слоя 40 мкм.Нанесение наружного слоя мощность плазменной струи - 30 кВт, расход плазмообразующих газов - 30 л/мин (аргон) и 5 л/мин (водород), расход транспортирующего газа 3 л/мин, дистанция напыления - 130 мм, расход порошка гидроксиапатита - 5 г/мин, толщина слоя - 40 мкм. Напыленное по прототипу покрытие термообрабатывали при 8731073 К в течении 1-2 часов в термопечи СНОЛ-1.По предлагаемому изобретению...
Способ обработки газотермических композиционных покрытий
Номер патента: 8478
Опубликовано: 30.10.2006
Авторы: Ильющенко Александр Федорович, Буйкус Кястас Вито, Оковитый Вячеслав Александрович, Асташинский Валентин Миронович, Шевцов Александр Иванович
Метки: газотермических, способ, покрытий, композиционных, обработки
Текст:
...Высокотемпературные компрессионные импульсы плазменной струи, устойчиво существующие в течение квазистационарной стадии разряда длительностью около 200 мкс,от квазистационарного сильноточного плазменного ускорителя (КСПУ) направляют на напыленное покрытие. При кратковременных воздействиях импульсов с высоким уровнем их локализации и концентрации выделяемой энергии тонкие слои напыленных материалов нагреваются до температуры, которая больше...
Способ обработки никель-хромового газопламенного покрытия
Номер патента: 6330
Опубликовано: 30.06.2004
Авторы: Шевцов Александр Иванович, Дьячкова Лариса Николаевна, Звонарев Евгений Владимирович, Ильющенко Александр Федорович
МПК: C23C 4/18
Метки: способ, никель-хромового, газопламенного, покрытия, обработки
Текст:
...инфильтрации в интервале температур 800-1100 С 3-5 С/мин обеспечивает повышение прочности сцепления покрытия с основой до 120-150 МПа.Применение для инфильтрации материала с содержанием олова менее 4 не обеспечивает необходимой текучести материала, а также требует повышения температуры инфильтрации, что нецелесообразно, так как вызывает фазовые изменения в покрытии, а увеличение содержания олова выше 6 нецелесообразно, так как удорожает...
