B22F 9/02 — с использованием физических процессов

Номер патента: 15871

Опубликовано: 30.06.2012

Авторы: Оковитый Вячеслав Александрович, Шевцов Александр Иванович, Пантелеенко Федор Иванович, Девойно Олег Георгиевич, Оковитый Василий Вячеславович

МПК: C04B 35/48, B22F 9/02

Метки: порошка, керамического, способ, получения

Текст:

...проводить при 1500-1700 С в течение 8-10 ч с последующим охлаждением до 700 С со скоростью 250-300 С/мин. Такой отжиг способствует удалению межкристаллитной влаги,трансформации моноклинной фазы в тетрагональную и стабилизации тетрагональной фазы. При отжиге в течение времени менее восьми часов и при температуре ниже 1500 С происходит неполный переход моноклинной фазы в тетрагональную, а при отжиге в течение более десяти часов при температуре...

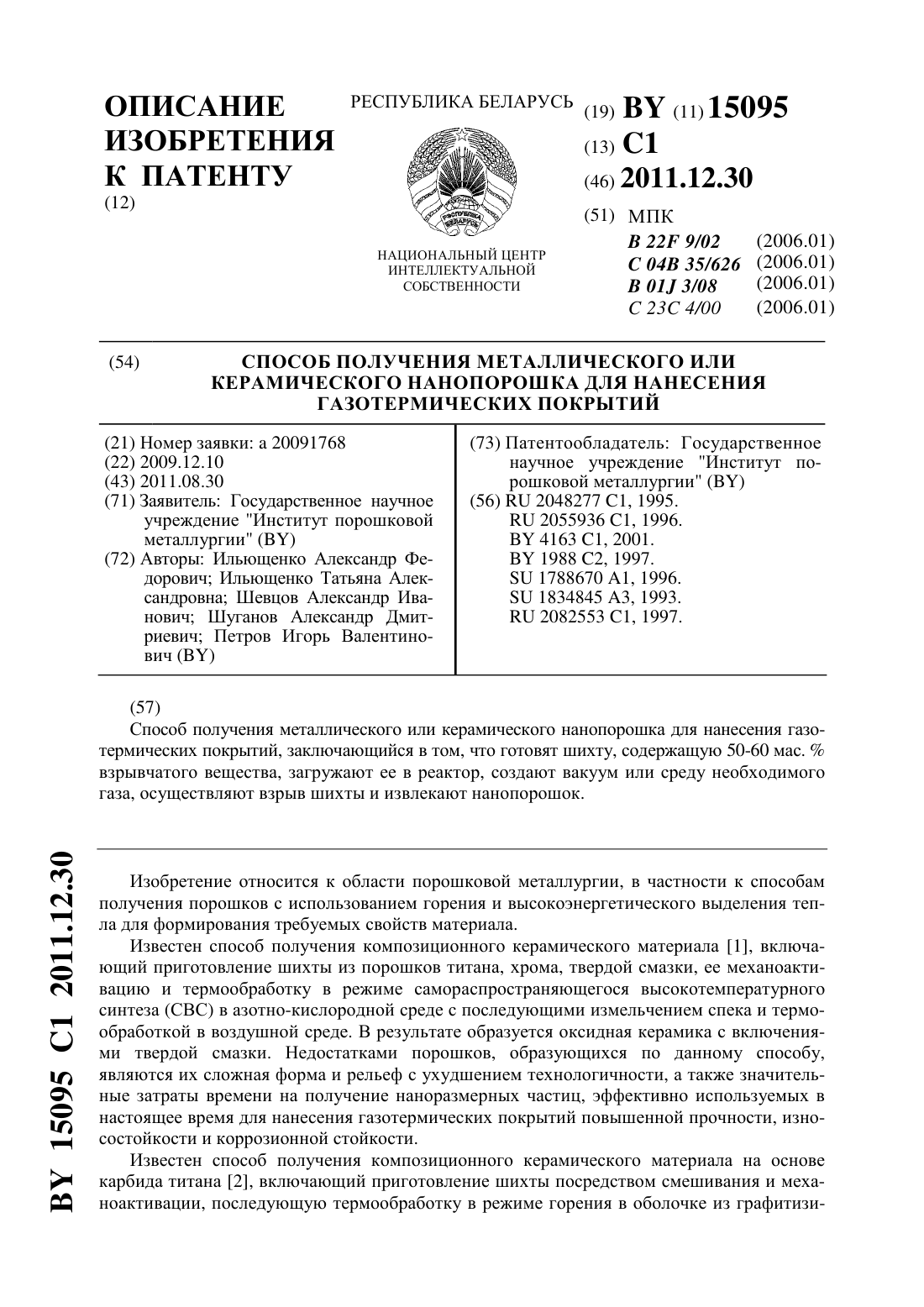

Номер патента: 15095

Опубликовано: 30.12.2011

Авторы: Шевцов Александр Иванович, Ильющенко Татьяна Александровна, Шуганов Александр Дмитриевич, Петров Игорь Валентинович, Ильющенко Александр Федорович

МПК: C04B 35/626, B01J 3/08, B22F 9/02...

Метки: способ, металлического, покрытий, керамического, получения, газотермических, нанопорошка, или, нанесения

Текст:

...ее в реактор, создают вакуум или среду необходимого газа, осуществляют взрыв шихты и извлекают нанопорошок. Изобретение дает возможность снизить затраты времени на получение нанопорошка за счет исключения поэтапных операций механического измельчения спека для формирования частиц. Кроме того, повышается содержание наноразмерной фракции порошка за счет сверхбыстрой конденсации частиц из паровой фазы. Металлические и керамические...

Номер патента: 14214

Опубликовано: 30.04.2011

Авторы: Верещагин Михаил Николаевич, Горанский Георгий Георгиевич, Кирилюк Сергей Иванович, Целуева Светлана Николаевна

МПК: B22F 9/02

Метки: получения, материала, металлического, дисперсного, способ

Текст:

...кристаллизации аморфизируемых сплавов оценивалось кинетикой зарождения и роста отдельных кристаллических фаз в процессе изотермического отжига при температуре кристаллизации методами рентгеноструктурного и рентгенофазного анализа. На ранних стадиях отжига при температуре кристаллизации идет увеличение общего количества ограниченных твердых растворов -, -, -, - и непрерывных твердых растворов аустенитного класса -, -, -. Кинетика их роста...

Номер патента: 13736

Опубликовано: 30.10.2010

Авторы: Пантелеенко Федор Иванович, Соболевский Сергей Борисович, Оковитый Василий Вячеславович, Оковитый Вячеслав Александрович, Шевцов Александр Иванович

МПК: C04B 35/48, B22F 9/02

Метки: керамического, способ, получения, порошка

Текст:

...и азота, захваченных струей из атмосферы, независимо от соотношения рабочих газов в плазменной струе. Поэтому для избежания процессов высокотемпературного окисления частиц диоксида циркония, частично стабилизированного диоксидом иттербия, приводящих к значительным фазовым изменениям в материале 5,операцию закалки проводили в камере, заполненной аргоном при атмосферном давлении. Операцию закалки расплавленных частиц порошка диоксида...

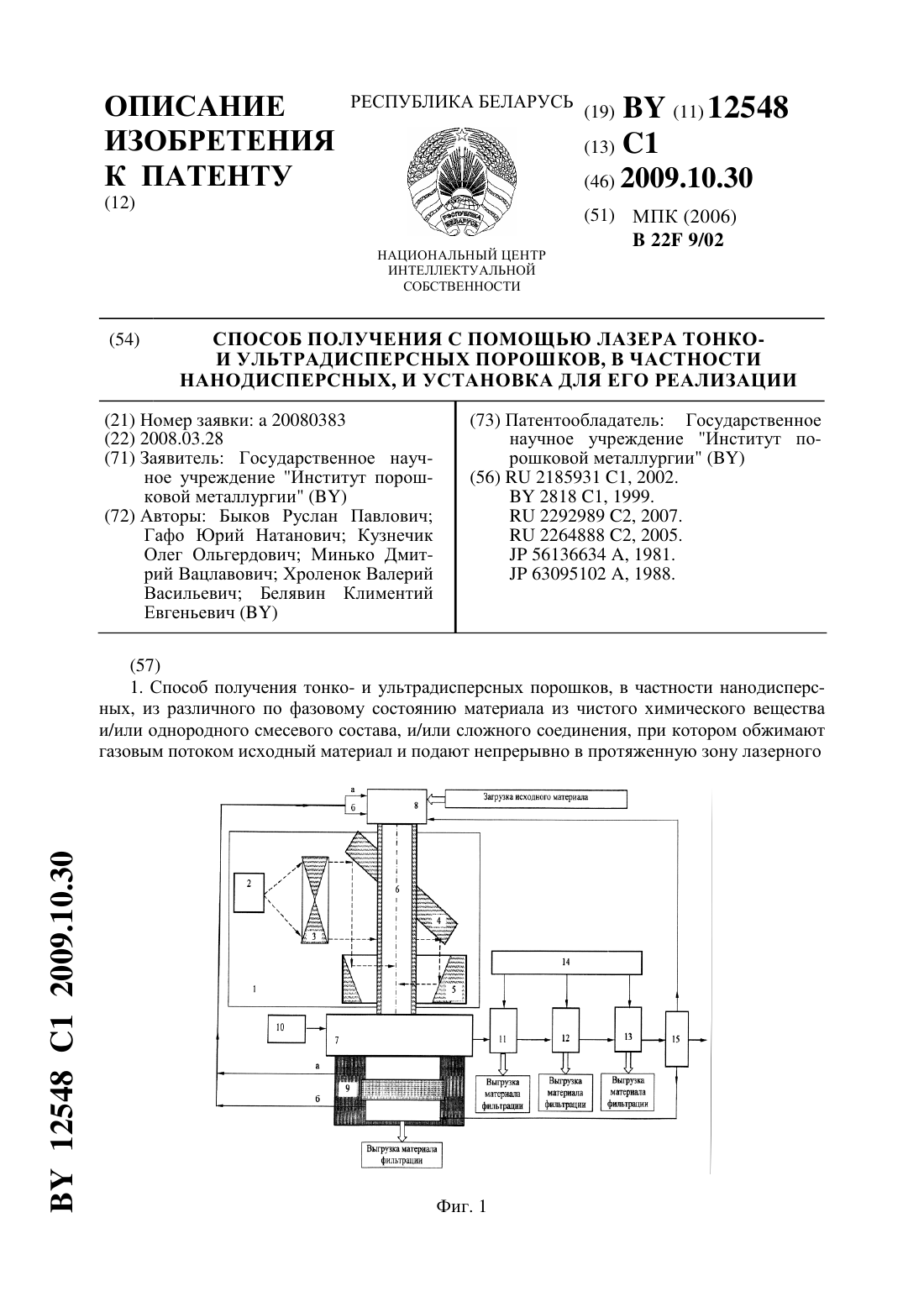

Номер патента: 12548

Опубликовано: 30.10.2009

Авторы: Белявин Климентий Евгеньевич, Хроленок Валерий Васильевич, Быков Руслан Павлович, Кузнечик Олег Ольгердович, Гафо Юрий Натанович, Минько Дмитрий Вацлавович

МПК: B22F 9/02

Метки: тонко, порошков, получения, нанодисперсных, помощью, частности, установка, ультрадисперсных, реализации, лазера, способ

Текст:

...газовый поток, пересекающий первый таким образом, что в зоне лазерного воздействия возникает область пониженного давления и при этом формируется объединенный газовый поток,направляющий на фильтрацию конденсируемое вещество, которое сортируют в защитной газовой или жидкостной среде на порошки грубой, тонкой, ультра- и нанодисперсной фракции, делят прошедший фильтрацию объединенный газовый поток на два очищенных,один из которых направляют...

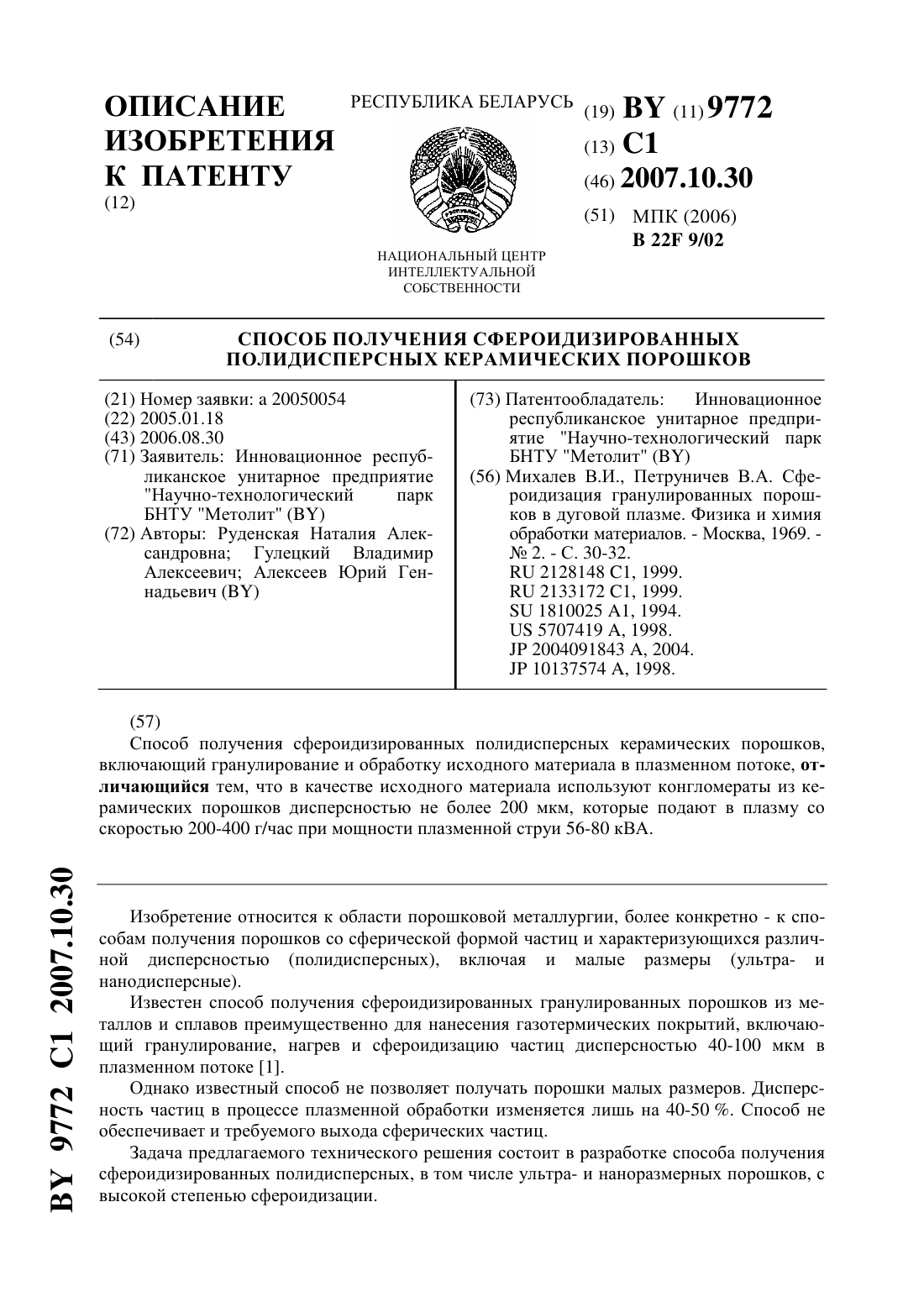

Номер патента: 9772

Опубликовано: 30.10.2007

Авторы: Гулецкий Владимир Алексеевич, Руденская Наталия Александровна, Алексеев Юрий Геннадьевич

МПК: B22F 9/02

Метки: порошков, полидисперсных, получения, сфероидизированных, керамических, способ

Текст:

...материалов, например абразивного производства. Полученный конгломерированный порошок подают в плазменный поток, сформированный секционированным плазмотроном установки УПСП-1 конструкции ИМЕТ им. А.А. Байкова РАН. Транспортирующим и плазмообразующим газом для материалов, содержащих карбиды,бориды и нитриды титана, хрома, ванадия, алюминия, служит аргон для оксидсодержащих композиций - смесь воздуха с природным газом. Порошок обрабатывают с...

Номер патента: 8252

Опубликовано: 30.06.2006

Авторы: Пантелеенко Екатерина Федоровна, Руденская Наталья Александровна, Копысов Виктор Александрович

МПК: B22F 9/02

Метки: способ, получения, порошка, композиционного

Текст:

...срез сопла плазменного генератора, порошок распыляют в сборник реактора,заполненного водой. Мощность плазмотрона 24-54 к, расход плазмообразующего газа(смеси воздуха с природным газом при соотношении 7030) 4 м 3/ч. Полученный после обработки в потоке плазмы порошок разделяют на фракции (-40 мкм) и (40-100 мкм). Необходимость разделения на фракции объясняется различным функциональным назначением порошка. Так частицы менее 40 мкм имеют...
