Патенты с меткой «плазменного»

Номер патента: 18049

Опубликовано: 28.02.2014

Авторы: Оковитый Василий Вячеславович, Пантелеенко Федор Иванович, Оковитый Вячеслав Александрович, Кулак Анатолий Иосифович

МПК: C23C 4/10, C23C 4/04, A61L 27/32...

Метки: покрытия, способ, биосовместимого, плазменного, нанесения

Текст:

...могут быть в значительной степени снижены правильным выбором материалов. На фиг. 1-2 показаны фотографии структур композиционного биокерамического покрытия с подслоями титана и титан-гидроксиапатит с градиентным уменьшением содержания титана от 100 до 0 по направлению от основы к переходному слою ( 200). Фиг. 1 - структура композиционного биокерамического покрытия с подслоем титана( 200). Фиг. 2 - структура композиционного биокерамического...

Номер патента: 17320

Опубликовано: 30.06.2013

Авторы: Кулак Анатолий Иосифович, Пантелеенко Федор Иванович, Уласевич Светлана Александровна, Оковитый Вячеслав Александрович, Оковитый Василий Вячеславович

МПК: C23C 28/00, C23C 4/04, A61L 27/00...

Метки: плазменного, нанесения, покрытий, способ, биосовместимых

Текст:

...ледяной уксусной кислоты в качестве стабилизатора в соотношении гидратированный диоксид цирконияуксусная кислота 21 (по массе) и далее подвергают действию ультразвука при частоте 22 КГц, 5 мин, генератор УЗДН-2 Т. Получается оптически прозрачный с легкой опалесценцией золь гидратированного диоксида циркония, стабильный в течение не менее 10-20 суток при выдерживании при комнатной температуре. Конкретный метод синтеза гидратированного...

Номер патента: 16962

Опубликовано: 30.04.2013

Авторы: Руденская Мария Владимировна, Нисс Владимир Семенович, Руденская Наталия Александровна

МПК: C23C 4/08, C23C 4/18

Метки: плазменного, износостойкого, покрытия, способ, получения

Текст:

...достигаются повышенные свойства материала покрытия и обеспечивается возможность управления механизмом структурообразования напыленного слоя, а, следовательно, процессом формирования покрытия. Таким образом, обеспечиваются условия для получения покрытий с требуемыми рабочими характеристиками. Использование в предлагаемом способе температурного и временного интервалов(9501050 С и 1260 мин) позволяет реализовать различные механизмы...

Номер патента: 15503

Опубликовано: 28.02.2012

Авторы: Пантелеенко Федор Иванович, Шевцов Александр Иванович, Оковитый Василий Вячеславович, Асташинский Валентин Миронович, Оковитый Вячеслав Александрович

МПК: A61L 27/00, C23C 4/18

Метки: плазменного, покрытий, способ, нанесения, биокерамических

Текст:

...неоплавленных микрообъемов оплавление слоев по всей толщине покрытия отсутствие признаков разрушения обработанных слоев (развития трещин) формирование двухслойного покрытия в переходном слое ГА-2 с градиентным изменением (уменьшением) процентного содержания аморфной фазы от подслоя к наружному слою. Оптимизация по указанным критериям осуществлялась при варьировании дистанции(энергетического уровня) воздействий импульсами плазмы и...

Номер патента: 15523

Опубликовано: 28.02.2012

Авторы: Шараховский Александр Иванович, Шараховский Леонид Иванович

МПК: C23C 4/00, H05H 1/42

Метки: способ, термического, плазменного, расширением, напыления, струи, внешним, сверхзвуковой

Текст:

...с помощью кольцевой конически сходящейся двухфазной струи, окружающей плазменную струю, истекающую из плазмотрона, размещенного на оси потока. После смешения двухфазной струи с плазменной струей образовавшийся смешанный поток авторы предлагают ускорять с помощью сопла Лаваля, которое еще может быть дополнительно оборудовано, согласно предложению авторов, смесительной предкамерой вверх по потоку. Недостатком такого устройства являются очень...

Номер патента: 14593

Опубликовано: 30.08.2011

Авторы: Кулак Анатолий Иосифович, Ильющенко Александр Федорович, Оковитый Вячеслав Александрович, Пантелеенко Федор Иванович, Шевцов Александр Иванович, Оковитый Василий Вячеславович

МПК: C23C 28/00, C23C 4/04

Метки: плазменного, напыления, способ, покрытий

Текст:

...однородный порошок белого цвета. 2-й способ - механическая смесь гидроксиапатита и диоксида титана. Для приготовления механической смеси двух веществ использовали раздельно синтезированные порошки аморфного гидроксиапатита и сухого золя диоксида титана. Золь 2 получали гидролизом тетрахлорида титана, в качестве стабилизатора использовали азотную кислоту в соотношении 2 О 351. Золь высушивался под вакуумом (водоструйный насос) при температуре...

Номер патента: 14520

Опубликовано: 30.06.2011

Авторы: Пантелеенко Алексей Федорович, Пантелеенко Федор Иванович, Оковитый Василий Вячеславович, Кулак Анатолий Иосифович, Оковитый Вячеслав Александрович

МПК: C23C 4/04, A61L 27/32, C23C 4/12...

Метки: способ, плазменного, покрытий, нанесения, биосовместимых

Текст:

...фиг. 1-6 показаны фотографии микроструктур нанокристаллических подложек титана и его композиций в исходном состоянии и после оптимизированного плазменного напыления на них покрытий из ГА и ГА-керамика. Фиг. 1 - Микроструктура нанокристаллического технически чистого титана ( 250) до напыления ГА. Фиг. 2 - Микроструктура нанокристаллического технически чистого титана ( 250) после напыления ГА на оптимальных режимах. Фиг. 3 - Микроструктура...

Номер патента: 13686

Опубликовано: 30.10.2010

Авторы: Оковитый Василий Вячеславович, Ильющенко Александр Федорович, Шевцов Александр Иванович, Асташинский Валентин Миронович, Пантелеенко Федор Иванович, Оковитый Вячеслав Александрович, Соболевский Сергей Борисович

МПК: H01M 8/12, C23C 4/10, C23C 4/18...

Метки: способ, плазменного, покрытия, напыления

Текст:

...использованием оптической металлографии, показали, что данный режим является оптимальным и дает возможность получить пористость на уровне 5 , в покрытии содержание тетрагональной фазы до 99 . При термообработке в соответствии с прототипом общая пористость в покрытии снижается до 2-3 , содержание кубической фазы в покрытии составляет 97,8 . При обработке импульсной плазмой на оптимальных режимах (см.пример) общая пористость в покрытии снижается...

Номер патента: 11652

Опубликовано: 28.02.2009

Авторы: Ильющенко Александр Федорович, Оковитый Вячеслав Александрович, Асташинский Валентин Миронович, Шевцов Александр Иванович

МПК: A61L 27/00, C23C 4/18, C23C 4/04...

Метки: способ, плазменного, нанесения, биосовместимого, покрытия

Текст:

...алюминия) - 6 г/мин, толщина слоя 40 мкм.Нанесение наружного слоя мощность плазменной струи - 30 кВт, расход плазмообразующих газов - 30 л/мин (аргон) и 5 л/мин (водород), расход транспортирующего газа 3 л/мин, дистанция напыления - 130 мм, расход порошка гидроксиапатита - 5 г/мин, толщина слоя - 40 мкм. Напыленное по прототипу покрытие термообрабатывали при 8731073 К в течении 1-2 часов в термопечи СНОЛ-1.По предлагаемому изобретению...

Номер патента: 10343

Опубликовано: 28.02.2008

Авторы: Подвойский Андрей Петрович, Оковитый Вячеслав Александрович, Ильющенко Александр Федорович, Соболевский Сергей Борисович

МПК: C23C 16/00, H01M 8/10

Метки: напыления, слоя, элемент, плазменного, ячейки, твердого, способ, топливной, электролита

Текст:

...фазы необходим предварительный подогрев подложки от комнатной температуры до 600-700 С. В представленном изобретении решение данных проблем достигается при помощи источника нагрева с обратной связью, используемого для поддержания постоянной температуры образцов топливных ячеек во время нанесения на них слоя твердого электролита. 2 10343 1 2008.02.28 Для нанесения покрытия использовали порошок 2-7 23, полученный нитратным методом....

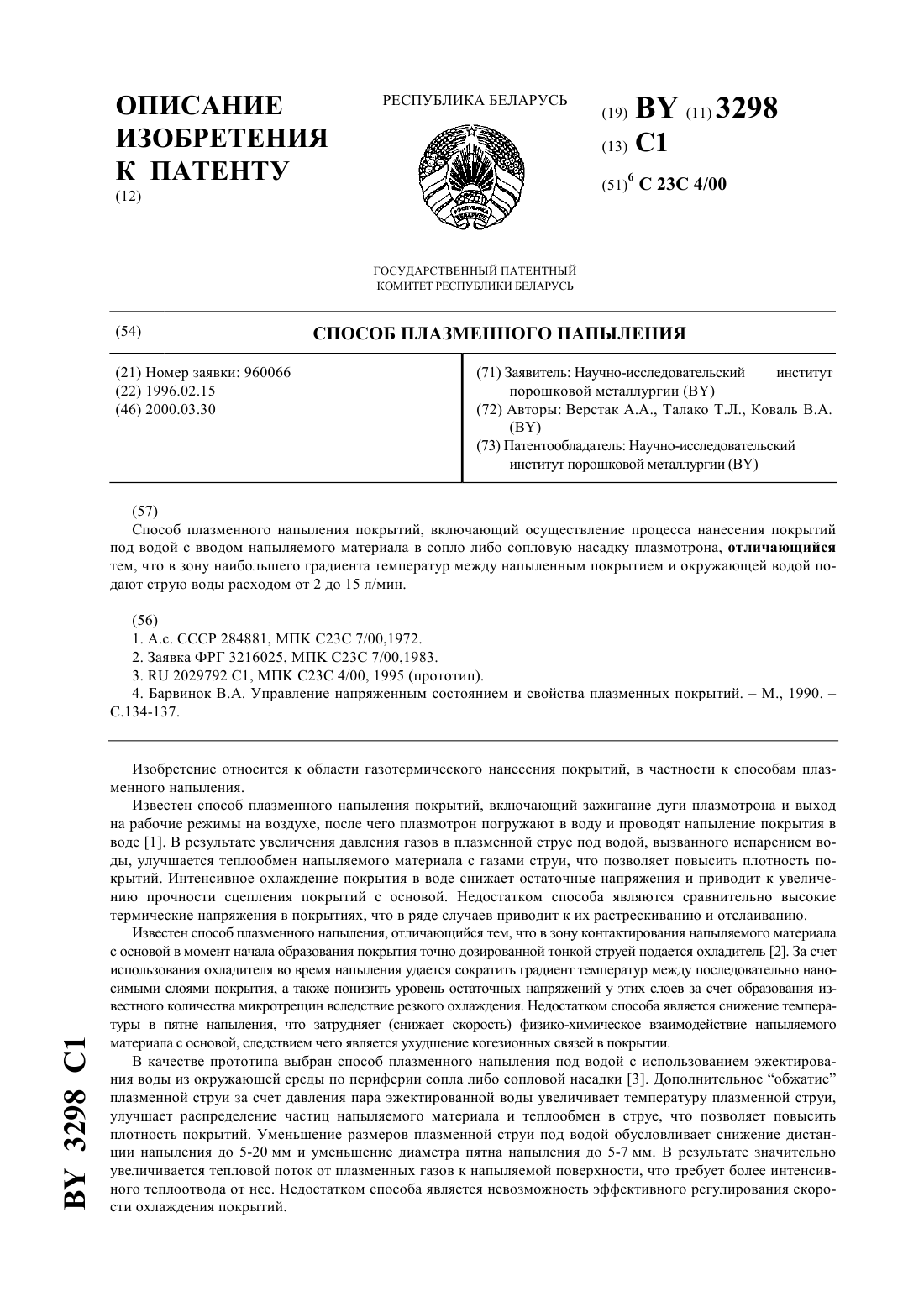

Номер патента: 3298

Опубликовано: 30.03.2000

Авторы: Коваль Виталий Александрович, Талако Татьяна Леонидовна, Верстак Андрей Александрович

МПК: C23C 4/00

Метки: плазменного, способ, напыления

Текст:

...струю воды расходом от 2 до 15 л/мин. Сущность предлагаемого изобретения заключается в следующем. В процессе охлаждения покрытия в воде у его поверхности образуется тепловой пограничный слой. Толщина этого слоя играет существенную роль в теплообмене покрытия с окружающей средой (водой), так как указанный слой оттесняет последнюю от поверхности покрытия. Между покрытием и водой образуется как бы дополнительное тело, которое вносит...

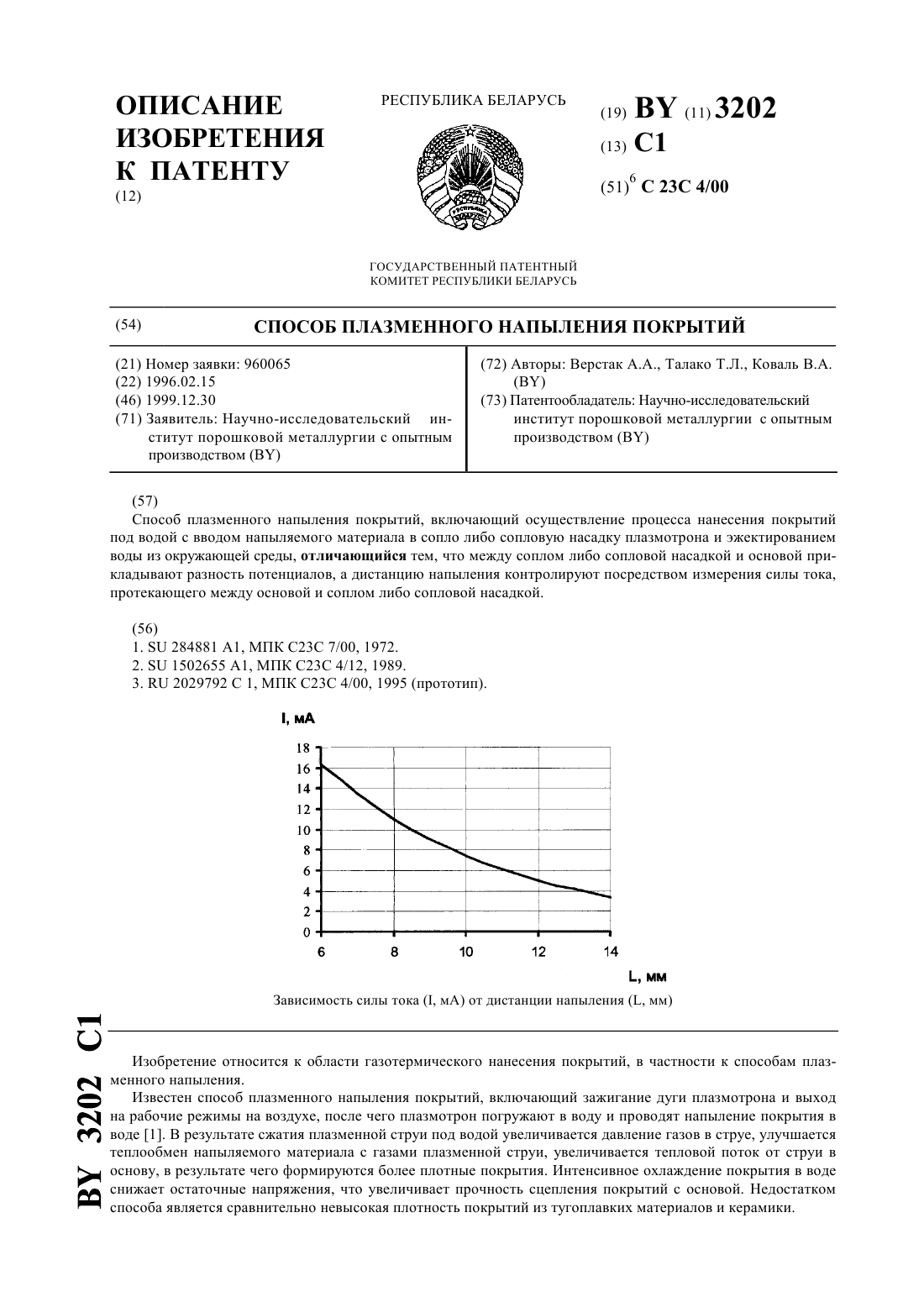

Номер патента: 3202

Опубликовано: 30.12.1999

Авторы: Верстак Андрей Александрович, Талако Татьяна Леонидовна, Коваль Виталий Александрович

МПК: C23C 4/00

Метки: способ, плазменного, покрытий, напыления

Текст:

...не уменьшая при этом температуру напыляемого материала. Тем самым создаются условия для ведения процесса напыления при коротких дистанциях (5 - 12 мм), обеспечивающие высокую плотность и повышенную прочность сцепления покрытий с основой. Однако этот режим напыления реализуется в узком диапазоне дистанций, что требует точного ее контроля. Уменьшение дистанции напыления приводит к образованию трещин, окислению и разрушению покрытий...

Номер патента: 2756

Опубликовано: 30.03.1999

Авторы: Лесникович Лариса Александровна, Ильющенко Александр Федорович, Соболевский Сергей Борисович, Трофимова Ирина Валериановна, Оковитый Вячеслав Александрович, Кулак Анатолий Иосифович

МПК: C23C 4/10, C23C 4/18

Метки: способ, покрытий, биосовместимых, нанесения, плазменного

Текст:

...при температуре ниже 1200 С и времени менее 2 час, не происходит полного уплотнения частиц порошка и упорядочения структуры гидроксиапатита (кристаллизации). При проведении выдержки порошков при температуре выше 1300 С и времени свыше 3 часов начинаются процессы разложения гидроксиапатита, связанные с выделением воды из ОН групп, и диструкцией фосфатных анионов, что приводит к образованию продуктов разложения гидроксиапатита - СаО и Са 3 Р 4....

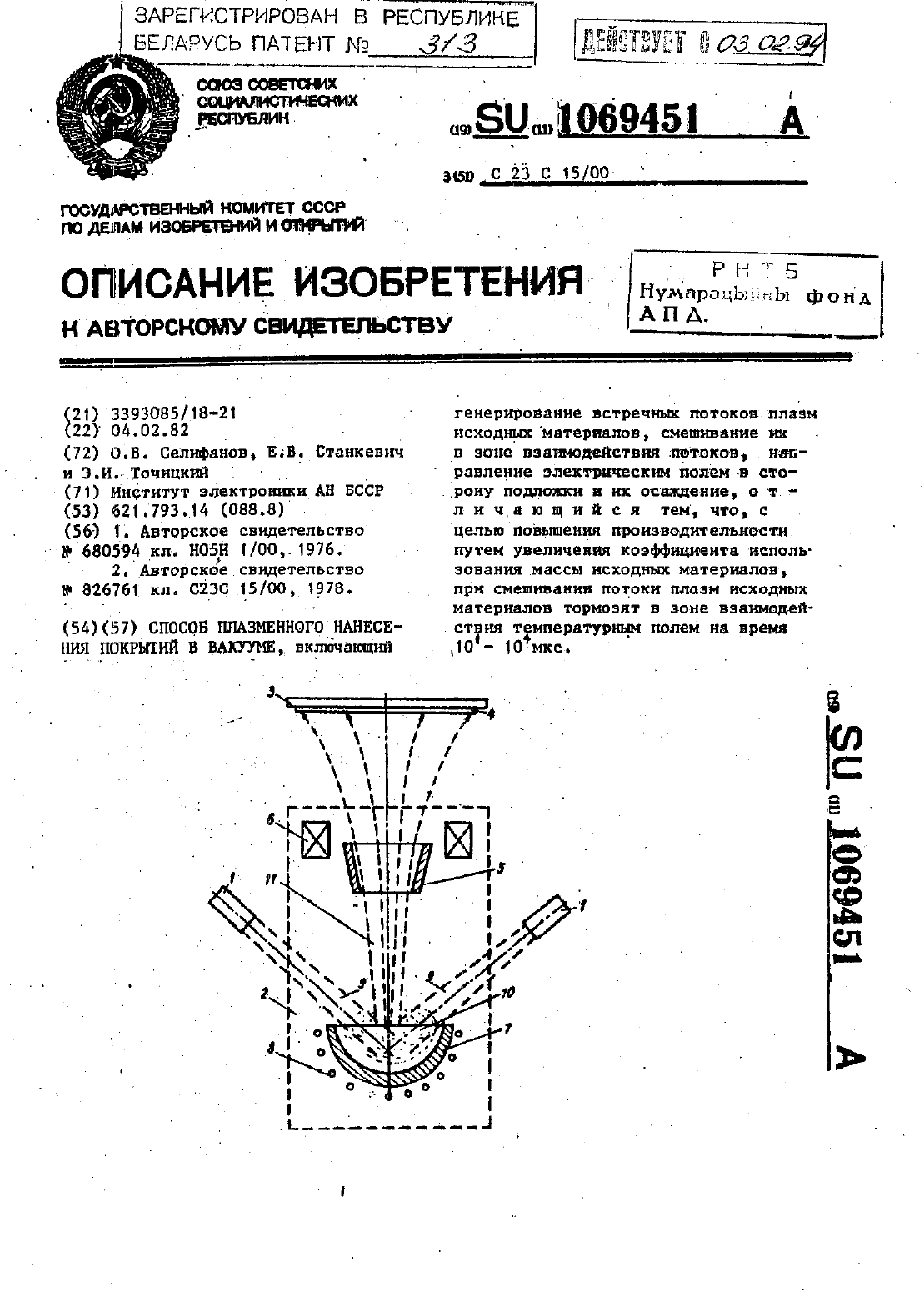

Номер патента: 313

Опубликовано: 30.12.1994

Авторы: Станкевич Е. В., Точицкий Э. И., Селифанов О. В.

МПК: C23C 15/00

Метки: способ, покрытий, вакууме, нанесения, плазменного

Текст:

...с 1 д согтавляет 10 10 секунд 10 10 микросекунд). а также для интенсивного смешивания плазменньж лото показано) ДЛЯ ПРЗКТИЧЕСКН ПОЛНОГО УСков и формирования направленного к подложкодержателю потока плазмы осаждаемого материала. АКроме того, высокоинерционные микрокапли плазменных потоков (в случае 5 использования эрозионной плазмы)при достижении поверхности, нагретой до темературы близкой к критической температуре конденсации используемого...
