Патенты с меткой «абразивного»

Номер патента: 17427

Опубликовано: 30.08.2013

Авторы: Бонадысев Игорь Владимирович, Жук Елена Владимировна, Судник Лариса Владимировна

МПК: B24D 3/00, C09J 11/04, B82Y 30/00...

Метки: композиция, изготовления, инструмента, клеевая, основе, гибкой, абразивного

Текст:

...слоя по толщине. Введение в клеевую композицию чешуйчатого наноструктурированного порошка гидроксида алюминия в количестве менее 10 мас.не приводит к требуемому улучшению свойств из-за неполного прохождения процесса структурных преобразований в клеевой композиции, связанных с дегидратационными процессами в гидроксиде алюминия, что ограничит рабочие температуры использования абразивного инструмента. Введение в клеевую композицию...

Номер патента: U 9280

Опубликовано: 30.06.2013

Авторы: Сенько Сергей Федорович, Гордиенко Анатолий Илларионович

МПК: C23C 14/24

Метки: порошка, металлического, вакуумного, абразивного, нанесения, материала, устройство, частицы, покрытия

Текст:

...плотность абразивного материала, установленный под углом к вертикали с возможностью вращения с частотой от 10 до 20 об/мин, ось вращения контейнера расположена под углом 5-10 к его собственной оси с точкой пересечения осей вблизи верха контейнера. Сущность заявляемого технического решения заключается в интенсификации перемешивания частиц порошка за счет увеличения числа степеней свободы перемещения тел качения. Увеличение числа степеней...

Номер патента: 16694

Опубликовано: 30.12.2012

Авторы: Ковалевская Анна Викторовна, Фомихина Ирина Викторовна, Григорьев Сергей Владимирович, Жук Андрей Евгеньевич, Сачава Дмитрий Григорьевич, Ковалевский Виктор Николаевич, Алексеев Юрий Геннадьевич

МПК: B24D 18/00

Метки: абразивного, изделия, получения, способ

Текст:

...80-100 нм, а вольфрамовых - 120140 нм, затем наносят слой из кобальтового сплава ЭП 131 толщиной 200-300 нм, а в шихту дополнительно вводят микропорошок кобальтового сплава ЭП 131 в количестве 12 от массы алмазных кристаллов. Авторами экспериментально установлено, что нанесение вакуумным магнетронным распылением графитового и кремниевого катодов наноструктурных покрытий на кристаллы алмаза и последующее твердофазное реакционное...

Номер патента: 15858

Опубликовано: 30.06.2012

Авторы: Смоляк Василий Васильевич, Зеленин Виктор Алексеевич, Гордиенко Анатолий Илларионович

МПК: C23C 14/24

Метки: порошка, абразивного, нанесения, частицы, вакуумного, устройство, металлического, покрытия, материала

Текст:

...на некоторую высоту и высыпания порошка на поверхность общей массы. С другой стороны, в процессе высыпания частиц порошка, они перекатываются по плоской поверхности контейнера и начинают вращаться вокруг своей оси. За счет этого все стороны одной и той же частицы равновероятно подвергаются воздействию напыляемого потока покрытия. Увеличение числа степеней свободы перемещения частиц в процессе напыления достигается за счет их вращения при...

Номер патента: 15500

Опубликовано: 28.02.2012

Авторы: Шелег Валерий Константинович, Ковалевская Анна Викторовна, Григорьев Сергей Владимирович, Ковалевский Виктор Николаевич, Корзун Александр Евгеньевич, Жук Андрей Евгеньевич

МПК: C09G 1/02

Метки: порошка-композита, абразивного, способ, получения

Текст:

...камеры магнетрона способствует уносу из камеры сверхтонкого порошка алмаза. Поэтому смешивание осуществляли в футерованном полиуретаном высокоэнергетическом агрегате, например активаторе, аттриторе или вибрационной мельнице, что приводит к взаимодействию по типу механического легирования путем внедрения в пластичную прослойку никеля пластинок - кристаллов алмаза. Полученные частицы-композиты обрабатывают в плазме тлеющего разряда и...

Номер патента: 15206

Опубликовано: 30.12.2011

Автор: Баран Анатолий Александрович

МПК: B24D 5/14, B24D 18/00

Метки: абразивный, абразивного, алмазосодержащего, способ, элемента, изготовления, инструмента, инструмент

Текст:

...с известными вариантами послойного его изготовления, создавая при этом требуемый технический эффект - более легкую истираемость центральной зоны,испытывающей в процессе резания существенно меньшие силовые и тепловые нагрузки,чем боковые зоны абразивного элемента. Последние при предложенном способе изготовления имеют низкую пористость связки и более высокую концентрацию алмазов по сравнению с недоуплотненной центральной зоной, имеющей...

Номер патента: 15058

Опубликовано: 30.12.2011

Автор: Сенько Сергей Федорович

МПК: C23C 14/24

Метки: покрытия, материала, способ, частицы, нанесения, абразивного, металлического, порошка, вакуумного

Текст:

...лопастей. Винтовое движение перемешивающих лопастей постоянно выталкивает частицы порошка из донной части контейнера. Смещение оси вращения контейнера по отношению к его геометрической оси позволяет интенсифицировать перемещение частиц порошка в горизонтальном направлении за счет постоянного встряхивания всей массы порошка в горизонтальном направлении. Интенсивность такого встряхивания зависит от расстояния между осями. Экспериментально...

Номер патента: 15057

Опубликовано: 30.12.2011

Авторы: Лях Анатолий Александрович, Устинович Дмитрий Федорович, Сенько Сергей Федорович

МПК: C23C 14/24

Метки: устройство, материала, абразивного, покрытия, вакуумного, частицы, порошка, металлического, нанесения

Текст:

...перекатыванием их по поверхности абразивной массы, что приводит к уменьшению силового воздействия тел и снижению интенсивности перемешивания порошка. В результате возрастает количество агрегатов в готовом продукте и уменьшается равномерность покрытия. Выбор плотности материала тел качения более 2,6 сопровождается возрастанием ударного действия тел качения на поверхность частиц порошка как непосредственно, так и через слои...

Номер патента: 15056

Опубликовано: 30.12.2011

Авторы: Сенько Сергей Федорович, Лях Анатолий Александрович, Устинович Дмитрий Федорович

МПК: C23C 14/24

Метки: абразивного, порошка, способ, частицы, металлического, покрытия, вакуумного, материала, нанесения

Текст:

...качения, что сопровождается нарушением сплошности покрытия, дроблением абразивных зерен и выбросом их из контейнера. Выбор плотности материала тел качения менее 1,8, где- плотность абразивного материала, сопровождается преимущественным перекатыванием их по поверхности абразивной массы, что приводит к уменьшению силового воздействия тел и снижению интенсивности перемешивания порошка. В результате возрастает количество агрегатов в готовом...

Номер патента: U 6601

Опубликовано: 30.10.2010

Авторы: Смоляк Василий Васильевич, Зеленин Виктор Алексеевич, Гордиенко Анатолий Илларионович

МПК: C23C 14/00

Метки: материала, металлического, устройство, вакуумного, покрытия, абразивного, порошок, нанесения

Текст:

...напыления. Это обеспечивает нанесение покрытия по всей поверхности порошка с равномерной толщиной. По сравнению с прототипом каждая частица порошка имеет повышенное количество степеней свободы. С одной стороны, перемешивание частиц порошка происходит за счет вращения контейнера, подъема частиц из донной части контейнера на некоторую высоту и высыпания порошка на поверхность общей массы. С другой стороны, в процессе высыпания частиц...

Номер патента: 13527

Опубликовано: 30.08.2010

Авторы: Киреев Петр Николаевич, Ильющенко Александр Федорович, Сенють Владимир Тадеушевич, Витязь Петр Александрович

МПК: B24D 17/00, B22F 3/26

Метки: изготовления, инструмента, получения, абразивного, способ, шихта

Текст:

...Затем при охлаждении часть растворенного титана выделяется с формированием так называемых субмикроскопических зон Гинье- Престона,благодаря чему достигается значительное упрочнение полученного сплава по сравнению с чистой медью, а также по сравнению со сплавом медь 80 мас.- олово 20 мас. , традиционно используемом в абразивном инструменте, изготовленном с применением давления. Кроме того, титан является адгезионно-активным...

Номер патента: U 6351

Опубликовано: 30.06.2010

Авторы: Константинов Валерий Михайлович, Ткаченко Глеб Александрович, Капленко Евгений Сергеевич

МПК: G01N 3/56

Метки: деталей, испытания, машина, изнашивания, абразивного, трение, износ, условиях

Текст:

...большое количество абразива использование твердых абразивных частиц карбида кремния для интенсификации износа образца затруднительно, т.к. это приведет к интенсивному износу шнеков и выходу установки из рабочего состояния. Наиболее близким техническим решением к предложенной полезной модели по технической сущности является машина трения для испытания на абразивный износ 3, состоящая из емкости с абразивом, установленного внутри ротора с...

Номер патента: U 5990

Опубликовано: 28.02.2010

Автор: Сенько Сергей Федорович

МПК: C23C 14/00

Метки: покрытия, материала, вакуумного, порошок, устройство, нанесения, абразивного, металлического

Текст:

...Перемещение частиц порошка происходит при этом по кругу и вертикали. Использование перемешивающих лопастей, установленных по спирали, позволяет в процессе поворота контейнера дополнительно перемещать частицы в горизонтальном направлении, у них появляется новое направление перемещения. Частицы захватываются лопастями, поднимаются на некоторую высоту и перекатываются по их винтовой поверхности на некоторое расстояние вдоль контейнера за счет...

Номер патента: U 5977

Опубликовано: 28.02.2010

Авторы: Сенько Сергей Федорович, Лях Анатолий Александрович, Устинович Дмитрий Федорович

МПК: C23C 14/00

Метки: абразивного, порошок, материала, вакуумного, покрытий, металлических, устройство, нанесения

Текст:

...абразивного материала, сопровождается преимущественным перекатыванием их по поверхности абразивной массы, что приводит к уменьшению силового воздействия тел и снижению интенсивности перемешивания порошка. В результате возрастает количество агрегатов в готовом продукте и уменьшается равномерность покрытия. Выбор плотности материала тел качения более 2,6 сопровождается возрастанием ударного действия тел качения на поверхность частиц...

Номер патента: 12738

Опубликовано: 30.12.2009

Автор: Ковалевская Анна Викторовна

МПК: B24D 17/00

Метки: способ, получения, абразивного, изделия

Текст:

...и дисперсного карбида кремния , полученных по СВС-Аг - технологии (технологии самораспространяющегося высокотемпературного синтеза, при которой используют горение смеси системы -С-3-(4)36 в реакторе в атмосфере азота, что формирует композиционный порошок 34, содержащий термически устойчивые волокна -34 и дисперсные частицы ), образованная волокнистая структура композита, обеспечивающая повышение вязкости разрушения карбидокремниевой матрицы....

Номер патента: 11332

Опубликовано: 30.12.2008

Авторы: Виолентий Дмитрий Ростиславович, Судник Лариса Владимировна, Сосно Светлана Борисовна

МПК: B24D 3/00

Метки: абразивного, масса, изготовления, инструмента

Текст:

...о понижении температуры плавления малоразмерных объектов из-за увеличивающего вклада поверхностной энергии и кривизны поверхности. Пример. В качестве исходных компонентов использовали абразивный порошок с размером частиц 10 мкм, моногидроксид алюминия, стеклосвязку СК-1 4, золь-гельный стеклопорошок. Использованный моногидроксид алюминия является побочным продуктом производства водорода 6. Золь-гельный стеклопорошок реализован в...

Номер патента: 10948

Опубликовано: 30.08.2008

Авторы: Котов Алексей Павлович, Григорьев Сергей Владимирович, Витязь Петр Александрович, Фомихина Ирина Викторовна, Жук Андрей Евгеньевич, Ковалевский Виктор Николаевич

МПК: B24D 17/00

Метки: способ, изделия, абразивного, получения

Текст:

...осуществляется тщательным перемешиванием шихты. В полученную смесь вводят технологическую связку, например 25 -ный спиртовой раствор фенолформальдегидной смолы. Осуществляют формование заготовки по известному способу прессованием, прокаткой, шликерным литьем или шликерной заливкой. Сформированную смесь выдерживают на воздухе при комнатной температуре в течение 10 часов. Затем осуществляют сушку при 70 С в течение 1 ч. Отвердение смеси...

Номер патента: 10643

Опубликовано: 30.06.2008

Авторы: Жук Елена Владимировна, Судник Лариса Владимировна, Виолентий Светлана Борисовна

МПК: C09K 3/14, B24D 3/04, B24D 3/34...

Метки: инструмента, масса, изготовления, абразивного

Текст:

...адгезионного взаимодействия с алмазными зернами, снижения такового со стенками пресс-формы для обеспечения эффекта самозатачивания рабочего слоя абразивного инструмента, а также для снижения расхода алмазных зерен. Увеличение содержания ультрадисперсного диоксида кремния приводит к увеличению твердости стеклокерамической связки и температуры спекания инструмента из предлагаемой массы. Снижение содержания ультрадисперсного порошка 2 не...

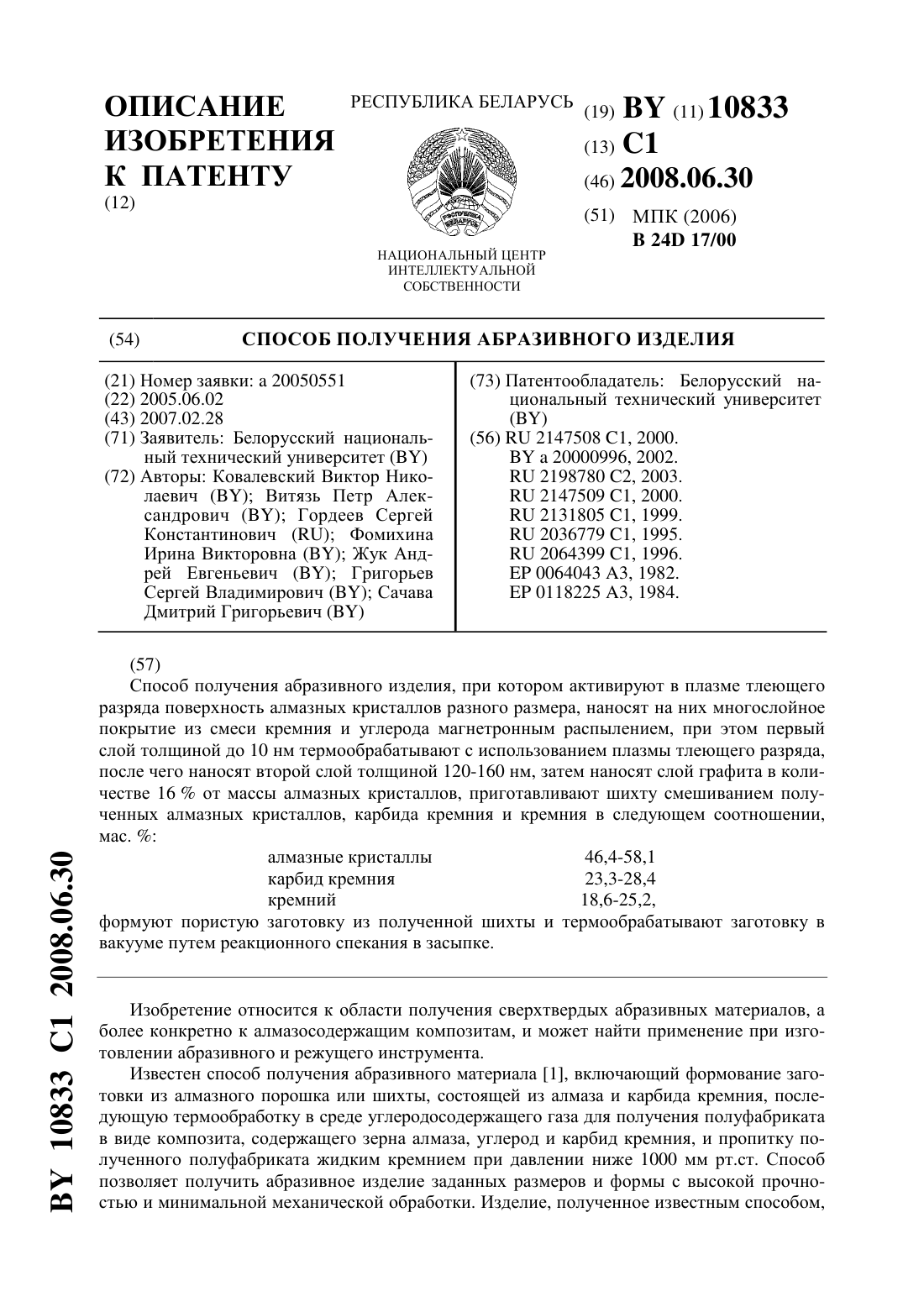

Номер патента: 10833

Опубликовано: 30.06.2008

Авторы: Сачава Дмитрий Григорьевич, Григорьев Сергей Владимирович, Фомихина Ирина Викторовна, Гордеев Сергей Константинович, Ковалевский Виктор Николаевич, Жук Андрей Евгеньевич, Витязь Петр Александрович

МПК: B24D 17/00

Метки: изделия, абразивного, получения, способ

Текст:

...При нагреве в интервале 680-850 С протекает химическое взаимодействие кремния и углерода в покрытии с образованием карбида кремния, что предотвращает графитацию алмаза при температуре свыше 1000 С. При 1550 С происходит растворение углерода в жидком кремнии. Одновременно на поверхности твердого алмаза из раствора, содержащего кремний и углерод, образуется вторичный карбид кремния. Если в состав шихты вводится порошок карбида кремния...

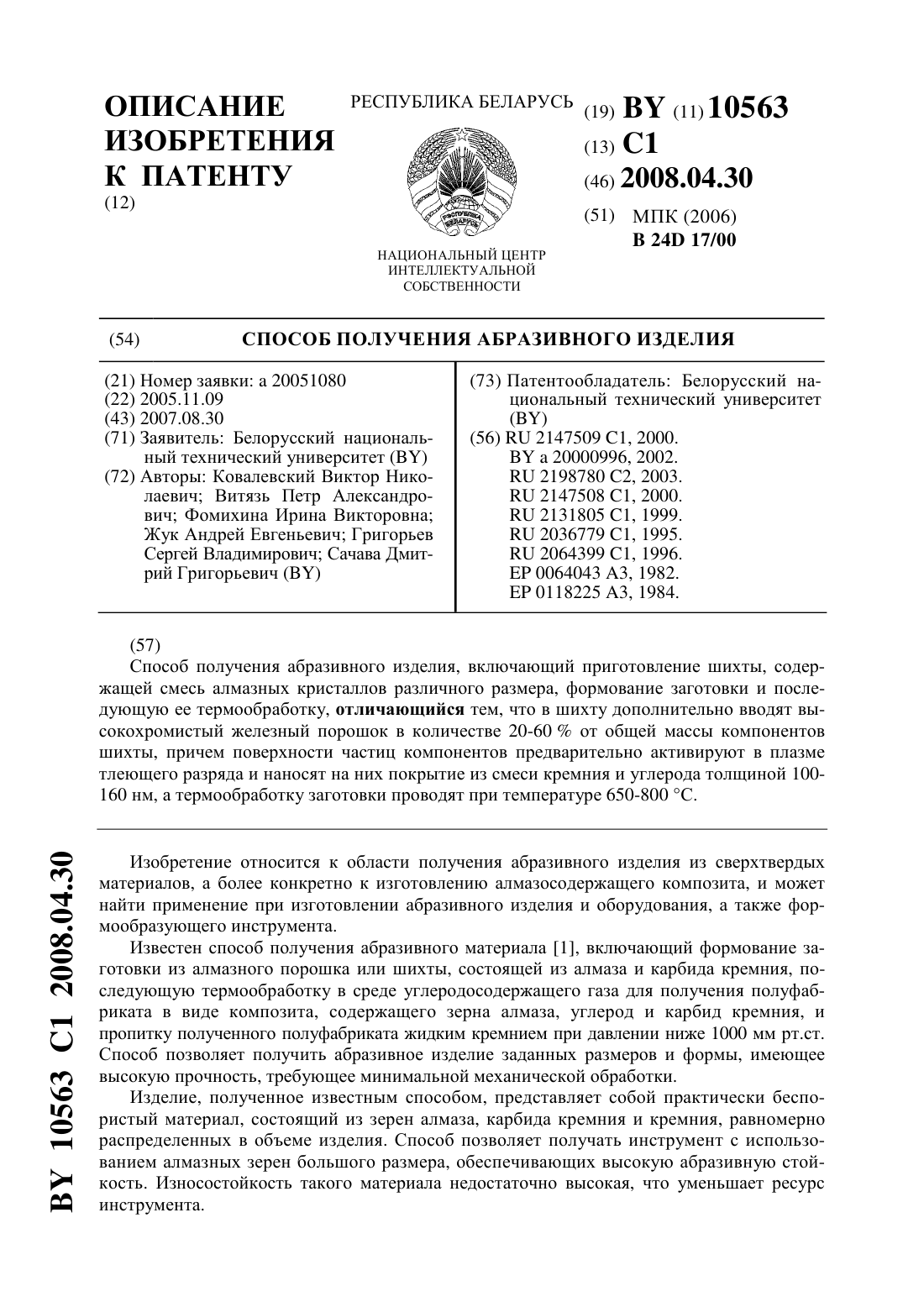

Номер патента: 10563

Опубликовано: 30.04.2008

Авторы: Григорьев Сергей Владимирович, Сачава Дмитрий Григорьевич, Витязь Петр Александрович, Жук Андрей Евгеньевич, Ковалевский Виктор Николаевич, Фомихина Ирина Викторовна

МПК: B24D 17/00

Метки: абразивного, способ, изделия, получения

Текст:

...в плазме тлеющего разряда и наносят на них покрытие из смеси кремния и углерода толщиной 100-160 нм, а термообработку заготовки проводят при температуре 650-800 С. Авторами экспериментально установлено, что нанесение вакуумным магнетронным распылением графитового и кремниевого катодов наноструктурных покрытий на кристаллы алмаза и последующее твердофазное реакционное спекание (650-800 С) приводят к образованию . Отказ от использования...

Номер патента: 10181

Опубликовано: 28.02.2008

Авторы: Судник Лариса Владимировна, Горанский Георгий Георгиевич, Бонадысев Игорь Владимирович, Жук Елена Владимировна

МПК: B24D 3/04

Метки: инструмента, абразивного, металлическая, связка

Текст:

...техническая задача достигается тем, что в состав связки, содержащий металлический и керамический компоненты, в качестве металлического компонента вводится железо, никель, хром, а в качестве неметаллического - кремний и бор при следующем соотношении, мас.никель 2,0-2,5 хром 6,0-8,0 бор 4,0-5,0 кремний 3,0-4,0 железо остальное. При увеличении содержания перечисленных компонентов и уменьшении содержания железа ниже 80,5 возрастает...

Номер патента: 10007

Опубликовано: 30.12.2007

Авторы: Лашук Александр Михайлович, Звонарев Евгений Владимирович, Баран Анатолий Александрович

МПК: B22F 7/06, B24D 18/00, B22F 3/14...

Метки: круга, изготовления, абразивного, способ

Текст:

...1. При этом прессование выполняют в следующей последовательности в рабо 2 10007 1 2007.12.30 чую камеру пресс-формы, образуемую стенками матрицы 2, ступенчатого стержня 3 и нижнего пуансона 4, засыпают абразивсодержащую порошковую шихту 5, представляющую собой смесь абразивного и металлических порошков. Прессование выполняют за счет приложения усилия прессованияк верхнему пуансону 6. Аналогичным образом согласно схеме на фиг. 2 прессуют в той...

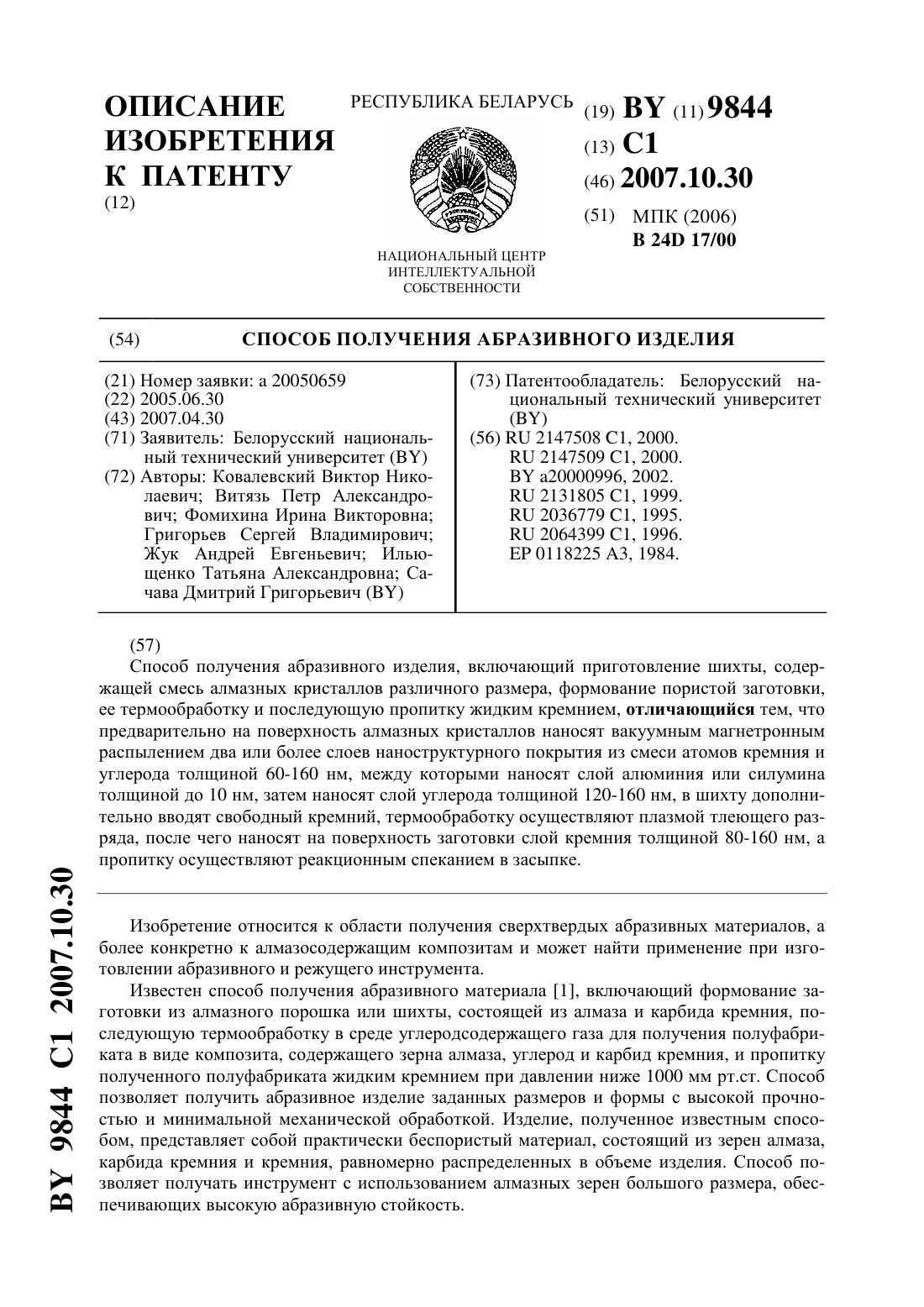

Номер патента: 9844

Опубликовано: 30.10.2007

Авторы: Жук Андрей Евгеньевич, Фомихина Ирина Викторовна, Сачава Дмитрий Григорьевич, Ильющенко Татьяна Александровна, Ковалевский Виктор Николаевич, Григорьев Сергей Владимирович, Витязь Петр Александрович

МПК: B24D 17/00

Метки: способ, изделия, получения, абразивного

Текст:

...алюминия, который при обработке плазмой тлеющего разряда расплавляется и создает плотную оболочку. Кроме того, алюминий и его оксиды являются активирующими процесс спекания добавками. Нанесение последующего слоя на активированную поверхность обеспечивает хорошую адгезию. Последний слой покрытия должен быть из углерода, который совместно со свободным кремнием шихты образует вторичный карбид кремния. Покрытые порошки смешивают с порошком...

Номер патента: 9906

Опубликовано: 30.10.2007

Автор: Миронович Галина Александровна

МПК: B24D 3/04

Метки: боковой, связке, изготовления, поверхностью, круга, рабочей, металлической, абразивного, шлифовального, способ

Текст:

...а круг, имеющий в 250 мкм,часто засаливался из-за чрезмерного заполнения межзеренного пространства продуктами обработки и требовалась его правка. Пример 2 Аналогично примеру 1 изготавливали абразивные круги на основе релита с размером частиц 1000-1500 мкм. В качестве 2-го слоя на боковую поверхность наносили порошок меди с размером частиц 300, 500 и 800 мкм, а для пропитки использовали медный порошок в количестве 0,1 г на 1 г релита. В...

Номер патента: 9635

Опубликовано: 30.08.2007

Авторы: Жук Андрей Евгеньевич, Сачава Дмитрий Григорьевич, Корчагина Светлана Борисовна, Гордеев Сергей Константинович, Витязь Петр Александрович, Фомихина Ирина Викторовна, Ковалевский Виктор Николаевич

МПК: B24D 17/00

Метки: способ, изделия, получения, абразивного

Текст:

...увеличить его ресурс. Поставленная задача достигается тем, что в способе получения абразивного изделия,при котором активируют поверхность алмазных кристаллов разного размера в плазме тлеющего разряда, наносят на нее тонкопленочное покрытие из смеси кремния и графита путем магнетронного распыления, приготавливают шихту смешиванием полученных кристаллов, карбида кремния, кремния и углерода при следующем их соотношении, мас.алмазные...

Номер патента: 9634

Опубликовано: 30.08.2007

Авторы: Фомихина Ирина Викторовна, Гордеев Сергей Константинович, Витязь Петр Александрович, Жук Андрей Евгеньевич, Корчагина Светлана Борисовна, Ковалевский Виктор Николаевич, Волчанина Анна Павловна

МПК: B24D 17/00

Метки: способ, получения, абразивного, изделия

Текст:

...алмаза и уменьшение содержания свободного кремния, что позволит повысить прочность и износостойкость абразивного изделия, увеличить его ресурс. Поставленная задача достигается тем, что в способе получения абразивного изделия,при котором приготавливают шихту смешиванием алмазных кристаллов разного размера и не менее 10 мас.карбида кремния, покрытых пиролитическим углеродом, и не менее 20 мас.кремния, формуют пористую заготовку из полученной...

Номер патента: 9633

Опубликовано: 30.08.2007

Авторы: Жук Андрей Евгеньевич, Фомихина Ирина Викторовна, Корчагина Светлана Борисовна, Гордеев Сергей Константинович, Витязь Петр Александрович, Ковалевский Виктор Николаевич

МПК: B24D 17/00

Метки: абразивного, способ, изделия, получения

Текст:

...алмазных кристаллов разного размера и порошка карбида кремния, активированного взрывом, покрытых пиролитическим углеродом, и порошка кремния при следующем их соотношении, мас.алмазные кристаллы 32-65 кремний 23-56 карбид кремния 12-45,формуют пористую заготовку из полученной шихты и проводят ее реакционное спекание в вакууме в засыпках. Заявляемый способ обеспечивает получение композиционного материала, обладающего высокими...

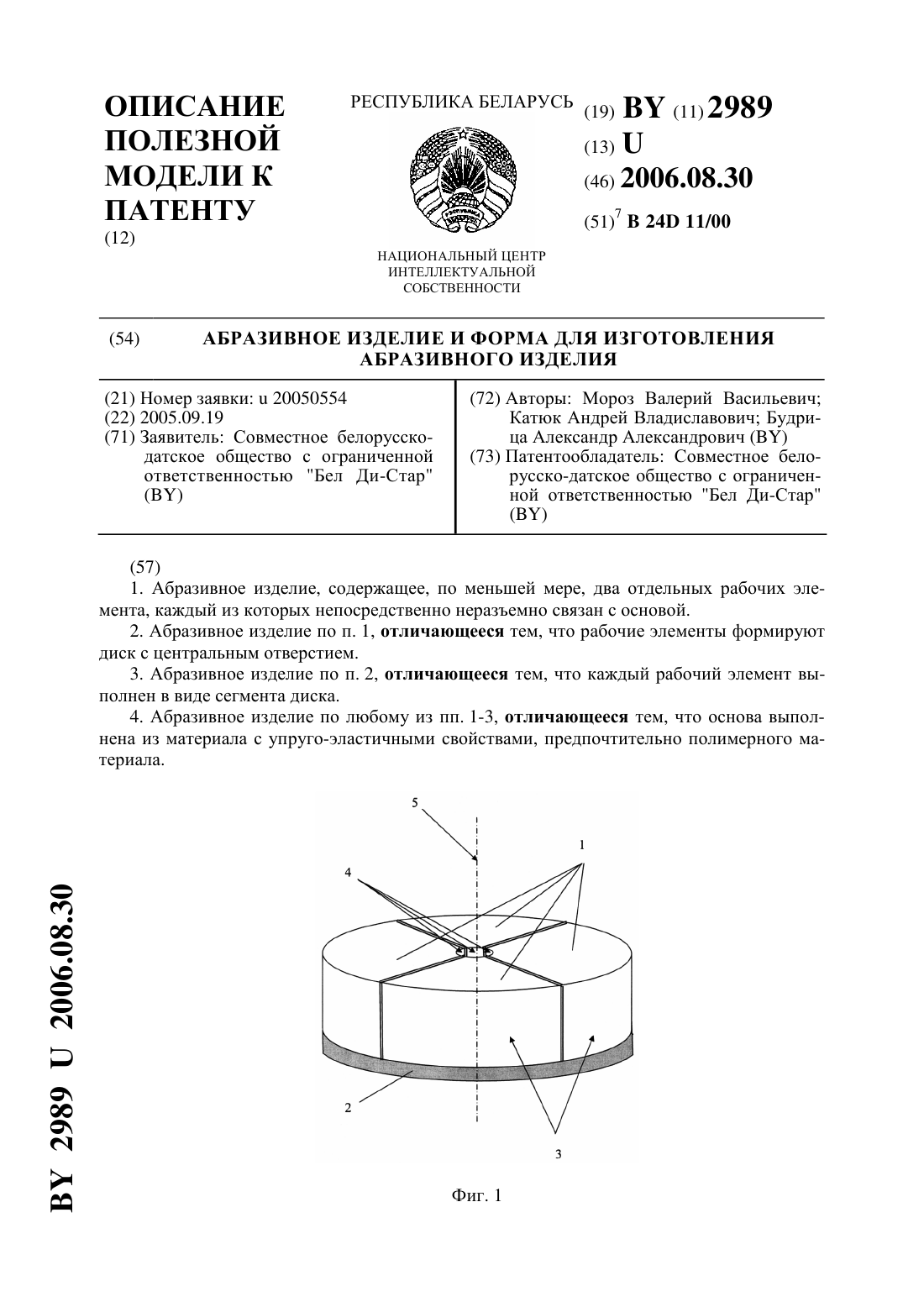

Номер патента: U 2989

Опубликовано: 30.08.2006

Авторы: Мороз Валерий Васильевич, Катюк Андрей Владиславович, Будрица Александр Александрович

МПК: B24D 11/00

Метки: абразивное, изделия, изготовления, изделие, форма, абразивного

Текст:

...связанный с основой. Благодаря подбору соответствующей технологии изготовления предлагаемого абразивного изделия, в частности особых технологических режимов и специальной технологической оснастки, а также органического связующего для абразивной массы авторам удалось получить высоконадежное соединение абразивных элементов с основой без использования слоя связующего материала. В предпочтительной форме реализации предлагаемого абразивного...

Номер патента: 7694

Опубликовано: 28.02.2006

Авторы: Рогачев Александр Александрович, Палий Олег Иванович, Казаченко Виктор Павлович, Сидорский Сергей Сергеевич, Попов Александр Николаевич

МПК: C30B 29/04, C23C 14/32, B24D 3/34...

Метки: покрытия, абразивного, способ, получения

Текст:

...добавок используют карбидообразующие металлы, выбранные из группы титан, цирконий и хром, а высокотвердый вакуумный конденсат подвергают отжигу при температуре 850-900 С в течение 20-60 минут в защитной атмосфере или вакууме. При этом конденсат содержит, мас.легирующие добавки 22-40 углеродное алмазоподобпое вещество - остальное. Авторами экспериментально установлено, что при формировании на поверхности носителя высокотвердого...

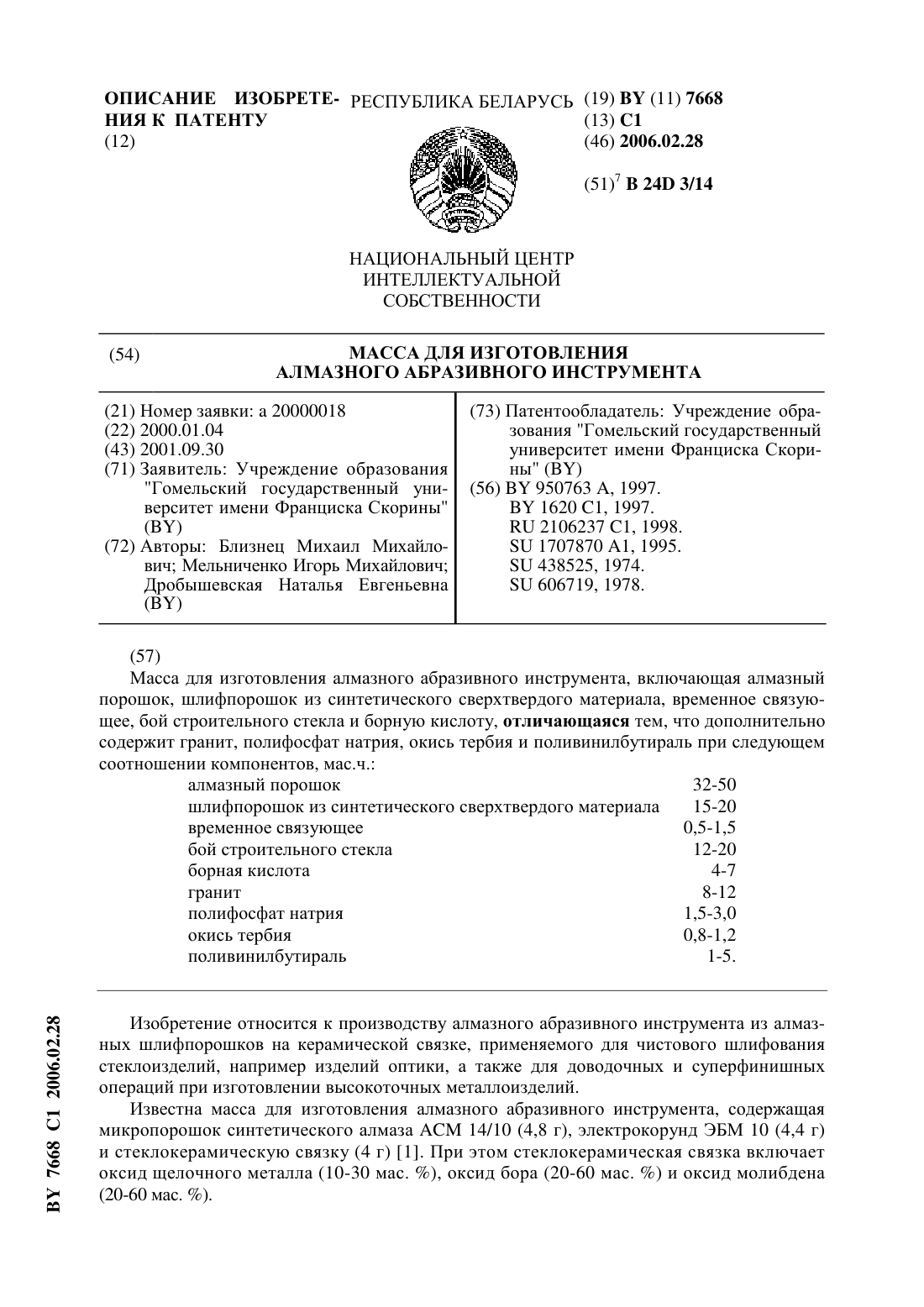

Номер патента: 7668

Опубликовано: 28.02.2006

Авторы: Близнец Михаил Михайлович, Дробышевская Наталья Евгеньевна, Мельниченко Игорь Михайлович

МПК: B24D 3/14

Метки: масса, инструмента, алмазного, абразивного, изготовления

Текст:

...связующее, бой строительного стекла и борную кислоту, дополнительно содержит гранит, полифосфат натрия, окись тербия и поливинилбутираль, при следующем соотношении компонентов, мас.ч. алмазный порошок 32-50 шлифпорошок из синтетического сверхтвердого материала 15-20 временное связующее 0,5-1,5 бой строительного стекла 12-20 борная кислота 4-7 гранит 8-12 полифосфат натрия 1,5-3,0 окись тербия 0,8-1,2 поливинилбутираль 1-5. В качестве...

Номер патента: U 2256

Опубликовано: 30.12.2005

Авторы: Кириенко Александр Сергеевич, Завистовский Сергей Эдуардович

МПК: G01N 3/56, G01N 3/58

Метки: абразивного, механических, свойств, исследования, инструмента, ленточного, устройство

Текст:

...изделий из различных материалов. Решение поставленной задачи достигается тем, что в устройстве для исследования механических свойств ленточного абразивного инструмента, содержащем источник питания, привод, механизм крепления абразивной ленты с возможностью ее нагружения и валик для испытаний, длиной больше ширины абразивной ленты, привод выполнен регулируемым в виде блока управления, электродвигателя, вращающегося центра, закрепленных в...

Номер патента: U 2124

Опубликовано: 30.09.2005

Авторы: Завистовский Сергей Эдуардович, Гафо Юрий Натанович, Кириенко Александр Сергеевич, Белявин Климентий Евгеньевич

МПК: B24D 11/00

Метки: зерна, тканевую, основу, электростатического, абразивного, нанесения, устройство

Текст:

...в котором один из натяжных валиков и нижний электрод установлены с возможностью перемещения вдоль вертикальной оси, а верхний электрод установлен на натяжных валиках с возможностью изменения угла наклона относительно горизонтальной плоскости. Возможность изменения высоты закрепления одного из натяжных валиков и соответственно угла наклона верхнего электрода относительно нижнего, установленного горизонтально, обеспечивает регулирование...

Номер патента: 6753

Опубликовано: 30.12.2004

Авторы: Мельниченко Игорь Михайлович, Близнец Михаил Михайлович, Дробышевская Наталья Евгеньевна, Лазаретов Леонид Иванович

МПК: C09K 3/14, B24D 3/14, C04B 35/10...

Метки: масса, изготовления, абразивного, инструмента

Текст:

...бой листового строительного стекла следующего состава, мас.состав- 68,0 2 14,0 2 12,04,02,0 23 состав- 72,6 2 13,7 2 8,03,72,0(2323).качестве гончарной глины были использованы глины следующего состава, мас.состав- 61,05 2 13,74 23 6,37 23 3,293,621,98 (22) 9,95 прочих примесей состав- 49,00 2 24,60 23 2,32 23 1,461,05 2 1,413,913,72 2 0,15 2 0,23 3 7,15 прочих примесей. Введение гончарной глины выше оптимальной концентрации увеличивает...

Номер патента: 6231

Опубликовано: 30.06.2004

Авторы: Мельниченко Игорь Михайлович, Бойко Андрей Андреевич, Капшай Мария Николаевна, Близнец Михаил Михайлович, Кордеенок Генадий Казимирович

МПК: B24D 3/14, C09K 3/14

Метки: изготовления, материала, абразивного, шихта, шлифовального

Текст:

...зеленый карбид кремния марки 6 ЗС(ГОСТ 26327-84), белый электрокорунд марки 24 А (ОСТ 2 МТ 71-5-84), кубический нитрид бора (ОСТ 2 МТ 79-2-82), карбид бора (ГОСТ 5744-85), хромотитанистый электрокорунд марки 94 А (ТУ 2-036-849-80) и полирит марки ПФ-0 (ТУ 48-95-1161-83), которые в процессе твердения частично взаимодействуют с минеральным вяжущим шихты. Для исключения из процесса получения шлифовального абразивного материала операции обжига...

Номер патента: 5555

Опубликовано: 30.09.2003

Авторы: Дробышевская Наталья Евгеньевна, Авдеев Дмитрий Михайлович, Бойко Андрей Андреевич, Мельниченко Игорь Михайлович, Кордеенок Генадий Казимирович, Близнец Михаил Михайлович, Близнец Сергей Михайлович

МПК: B24D 3/14

Метки: масса, абразивного, изготовления, алмазного, инструмента

Текст:

...керамической связки оптимального состава приведены в табл. 1. Таблица 1 Состав и свойства керамической связки Состав и свойства Связка, мас.1 2 3 4 5. Свойства 1.Прочность на изгиб 8 19 17 15 5 2.Щелочестойкость,55,9 86,5 98,3 92,4 60,4 Видно, что введение компонентов в состав керамической связки выше и ниже оптимальной концентрации приводит к уменьшению прочности на изгиб и щелочестойкости образцов, изготовленных из разработанной...

Номер патента: 5373

Опубликовано: 30.09.2003

Авторы: Курило Ирина Иосифовна, Карпович Руслан Иосифович, Дроздович Валерий Брониславович

МПК: C25B 1/00, C01B 31/06

Метки: связки, инструмента, отработанного, абразивного, рекуперации, производства, отходов, кобальтовой, инструментального, основе, способ, алмазов

Текст:

...может быть выделено в виде метаоловянных кислот. При необходимости электролит корректируется по ионам кобальта. В качестве катода используют титан с гладкой поверхностью, который ввиду пассивации обеспечивает легкость съема катодного осадка, обладает высокой коррозионной стойкостью и длительным ресурсом работы. 5373 1 Для увеличения скорости растворения и разрушения адсорбционных оксидных и солевых слоев, обусловливающих пассивирование...

Номер патента: U 635

Опубликовано: 30.09.2002

Авторы: Лысов Александр Аркадьевич, Кузнецов Михаил Евгеньевич, Аршиков Александр Сергеевич

МПК: B24D 3/10

Метки: абразивного, инструмента, устройство, изготовления

Текст:

...сердечник которой располагается на одной оси с горизонтальными прорезями наружной обоймы. Наружная обойма закрывается крышкой из немагнитной стали, а над торцевой плоскостью графитовой формы располагается индуктор в виде плоской спирали. Отличительными признаками заявляемого устройства являются наличие новых элементов внутренняя обойма электропроводная втулка пружина электропроводные вставки электромагнитный вибратор иная форма выполнения...

Номер патента: 3529

Опубликовано: 30.09.2000

Авторы: Карпович Руслан Иосифович, Дроздович Валерий Брониславович, Курило Ирина Иосифовна

МПК: C01B 31/06, C25B 1/00

Метки: режущего, алмазов, отходов, способ, связке, абразивного, или, производства, рекуперации, отработанного, инструмента, металлической

Текст:

...кислоты и при подщелачивании электролита в процессе рекуперации за счет катодного восстановления воды увеличивается опасность гидролиза солей олова и железа и образования защитных оксидных и солевых пленок на поверхности растворяющихся образцов. Для предотвращения указанных процессов рН электролита поддерживают менее рН осаждения гидроксидов олова и железа путем введения буферной добавки аминоуксусной кислоты. Присутствие в...

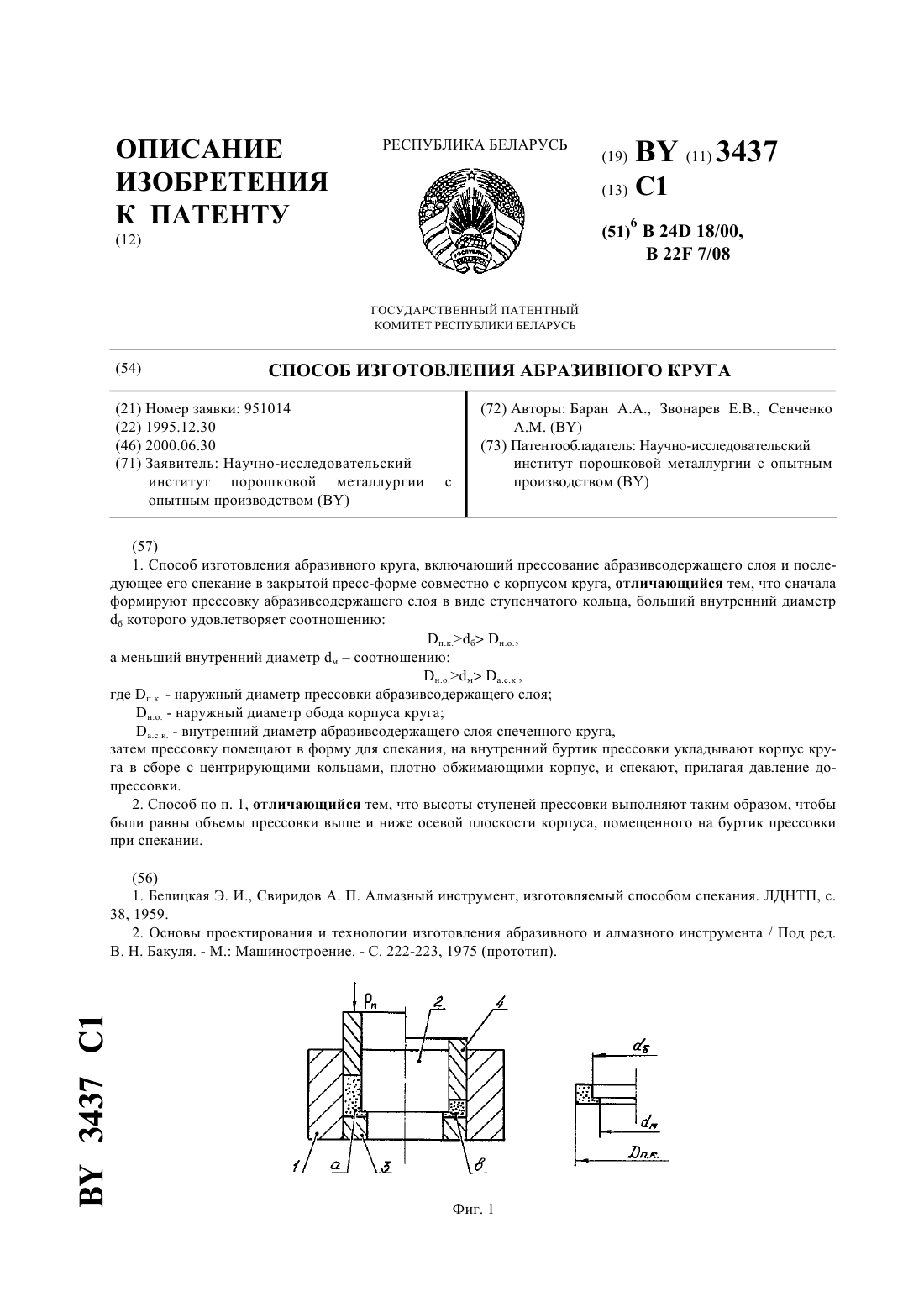

Номер патента: 3437

Опубликовано: 30.06.2000

Авторы: Сенченко Александр Михайлович, Баран Анатолий Александрович, Звонарев Евгений Владимирович

МПК: B22F 7/08, B24D 18/00

Метки: изготовления, круга, абразивного, способ

Текст:

...диаметр б которого удовлетворяет соотношению п.к. б н.о.,а меньший внутренний диметр м - соотношению н.о.ма. с. к.,где н.к. - наружный диаметр прессовки абразивсодержащего слоя н.о. - наружный диаметр обода корпуса круга а.с.к. - внутренний диаметр абразивсодержащего слоя спеченного круга. После чего прессовку помещают в форму для спекания, на внутренний буртик прессовки укладывают корпус круга в сборе с центрирующими кольцами, плотно...

Номер патента: 2321

Опубликовано: 30.09.1998

Авторы: Карпович Руслан Иосифович, Дроздович Валерий Брониславович, Курило Ирина Иосифовна, Жарский Иван Михайлович

МПК: C01B 31/06

Метки: абразивного, некондиционного, способ, рекуперации, основе, связки, алмазов, режущего, инструмента, бронзовой

Текст:

...ионов меди позволяет катодно утилизировать медную составляющую матричного сплава в виде компактного осадка с выходом по току 80 - 98 при катодных плотностях тока 10 - 250 А/м 2. При этом исключены побочные процессы выделения агрессивных газообразных продуктов. Олово может быть выделено в виде метаоловянных кислот. При необходимости электролит корректируется по меди. В качестве катода используют титан с гладкой поверхностью, который...
