C09K 3/14 — материалы, препятствующие скольжению; абразивы
Клеевая композиция для изготовления абразивного инструмента на гибкой основе
Номер патента: 17427
Опубликовано: 30.08.2013
Авторы: Судник Лариса Владимировна, Жук Елена Владимировна, Бонадысев Игорь Владимирович
МПК: B24D 3/00, C09J 11/04, B82Y 30/00...
Метки: абразивного, изготовления, клеевая, основе, инструмента, гибкой, композиция
Текст:
...слоя по толщине. Введение в клеевую композицию чешуйчатого наноструктурированного порошка гидроксида алюминия в количестве менее 10 мас.не приводит к требуемому улучшению свойств из-за неполного прохождения процесса структурных преобразований в клеевой композиции, связанных с дегидратационными процессами в гидроксиде алюминия, что ограничит рабочие температуры использования абразивного инструмента. Введение в клеевую композицию...
Ферромагнитный абразивный материал
Номер патента: 16981
Опубликовано: 30.04.2013
Авторы: Петришин Григорий Валентинович, Пантелеенко Алексей Федорович, Демиденко Евгений Николаевич, Быстренков Владимир Михайлович, Пантелеенко Федор Иванович
МПК: C23C 8/68, C09K 3/14, B24D 3/34...
Метки: абразивный, ферромагнитный, материал
Текст:
...железаи 2, обладающие высокой твердостью. Вследствие этого заявляемый ферромагнитный 2 16981 1 2013.04.30 материал обладает высокими режущими свойствами и тем самым обеспечивает высокую производительность процесса магнитно-абразивной обработки. Сферическая форма частиц порошка определяет его хорошую полирующую и выглаживающую способность, что позволяет применять его при финишной обработке деталей с высокими требованиями по шероховатости....

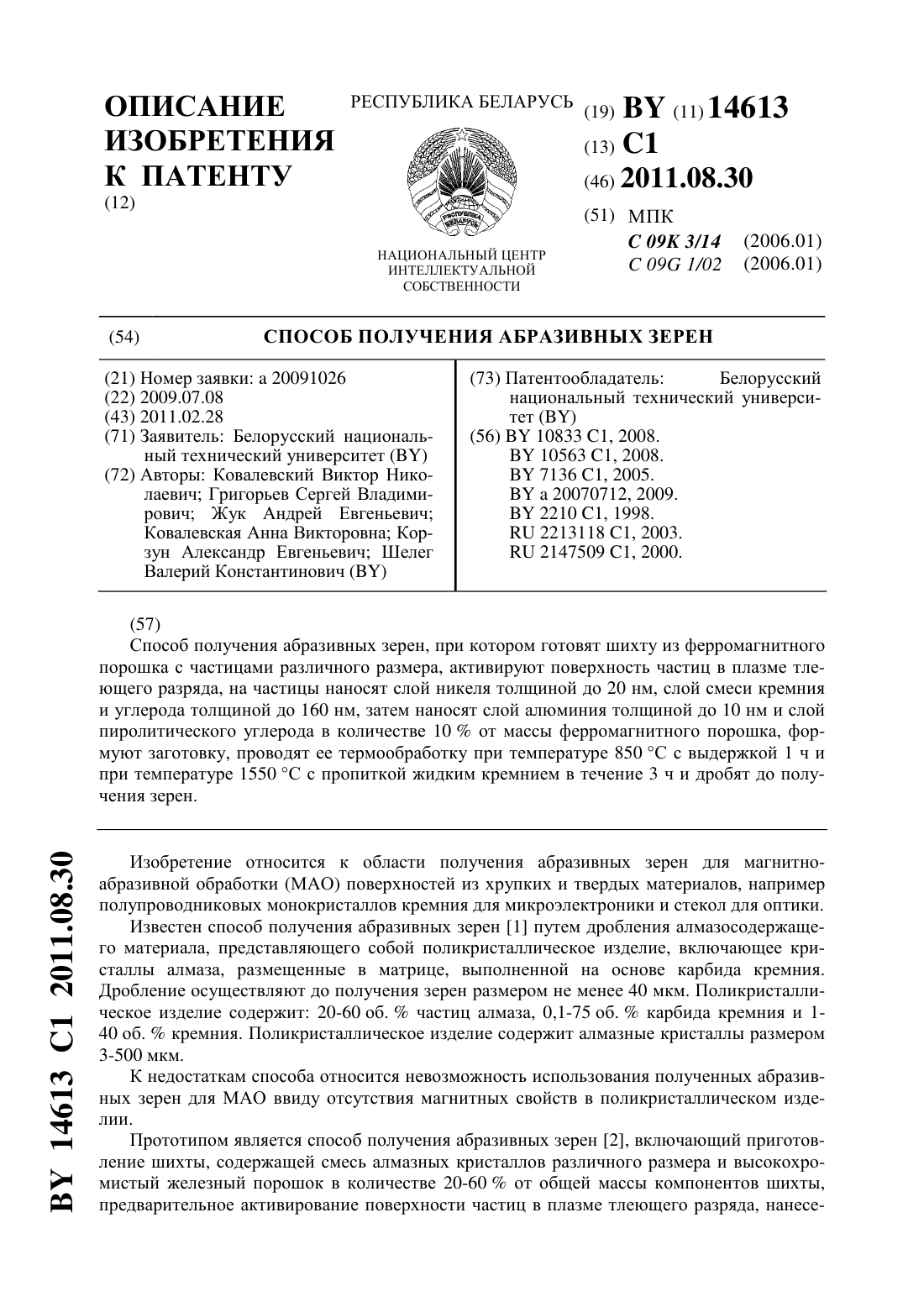

Способ получения абразивных зерен
Номер патента: 14613
Опубликовано: 30.08.2011
Авторы: Шелег Валерий Константинович, Ковалевский Виктор Николаевич, Григорьев Сергей Владимирович, Корзун Александр Евгеньевич, Ковалевская Анна Викторовна, Жук Андрей Евгеньевич
Метки: способ, абразивных, получения, зерен
Текст:
...с большой толщиной абразивного слоя карбида кремния. Композит изготавливали из порошков-композитов, состоящих из частиц ферросилиция или феррохрома размерами до 20 мкм, на которые наносили покрытие с чередованием слоев никеля толщиной до 20 нм, слой из смеси кремния и углерода толщиной до 160 нм, затем слой алюминия толщиной до 10 нм. Для формирования карбидокремниевой матрицы наносили слой пиролитического углерода (массой до 10 от массы...

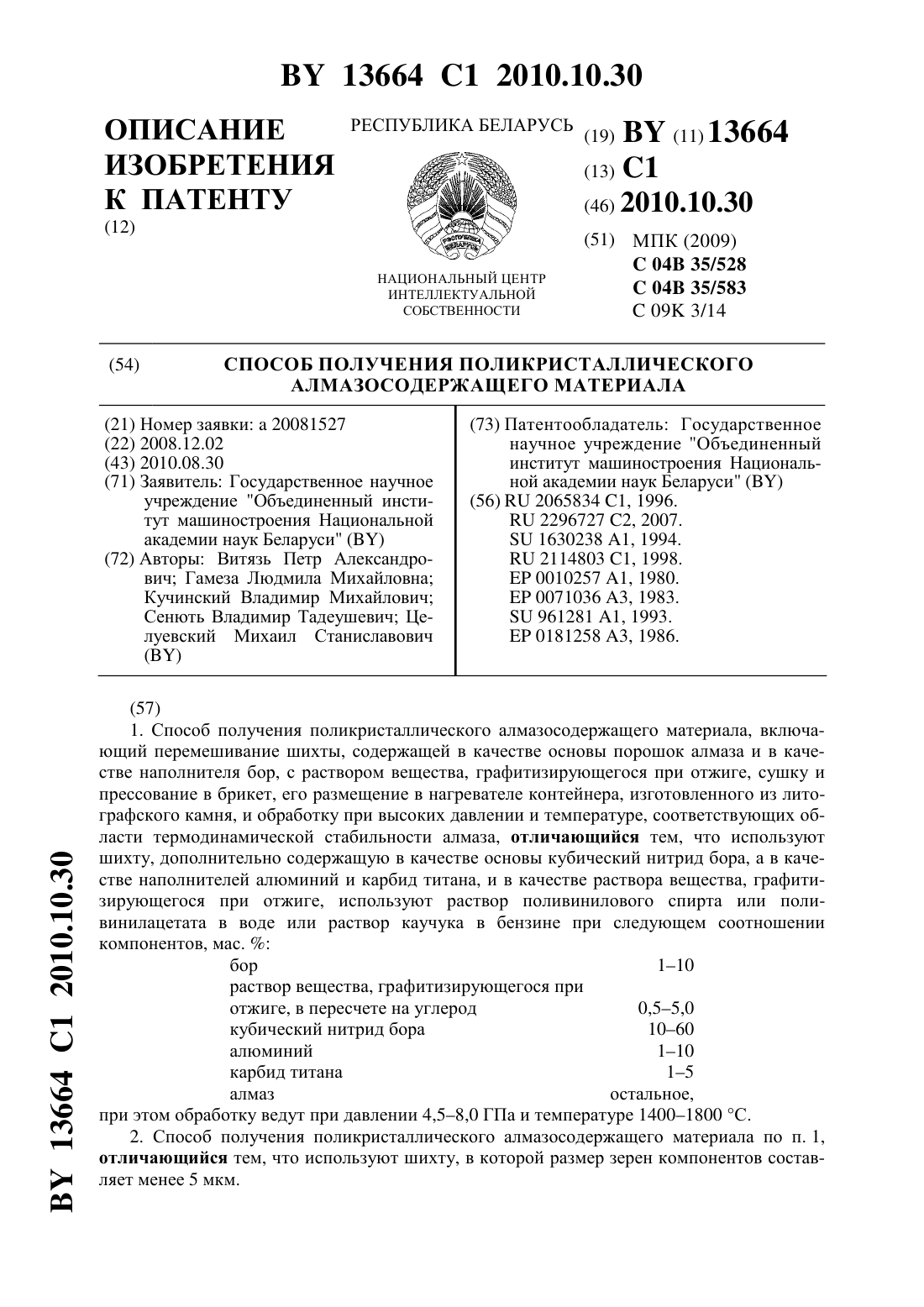

Способ получения поликристаллического алмазосодержащего материала
Номер патента: 13664
Опубликовано: 30.10.2010
Авторы: Кучинский Владимир Михайлович, Сенють Владимир Тадеушевич, Гамеза Людмила Михайловна, Витязь Петр Александрович, Целуевский Михаил Станиславович
МПК: C04B 35/583, C09K 3/14, C04B 35/528...
Метки: способ, получения, алмазосодержащего, материала, поликристаллического
Текст:
...бора 10-60 алюминий 1-10 карбид титана 1-5 алмаз остальное,причем размер зерен компонентов шихты составляет менее 5 мкм, а обработку ведут при давлении 4,5 - 8,0 ГПа и температуре 1400-1800 С в течение 12-30 секунд. Улучшение свойств композиционного материала в значительной степени достигается благодаря тому, что в качестве основы, кроме микропорошков алмаза, входят микропорошки кубического нитрида бора с размерами менее 5 мкм, а в качестве...

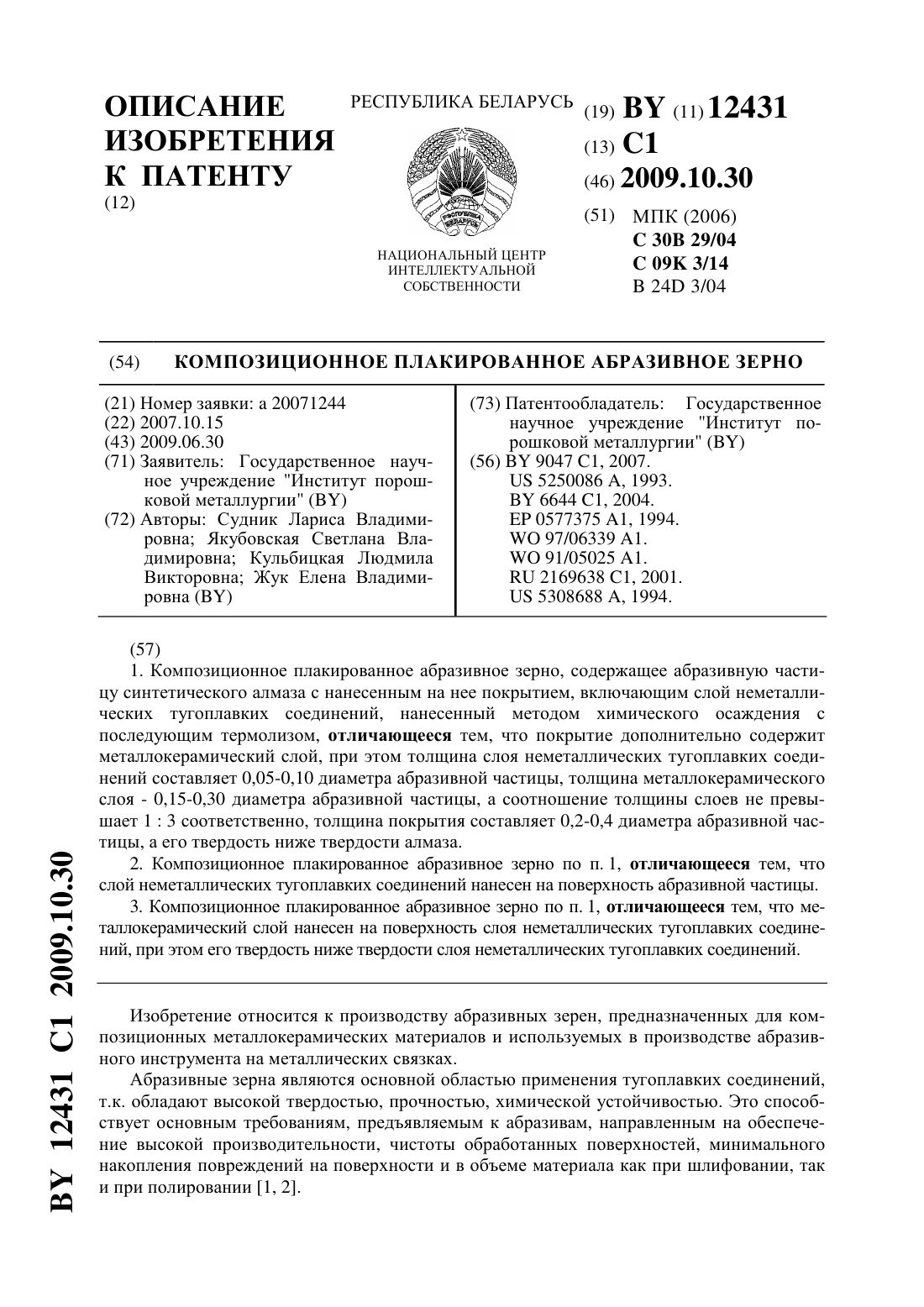

Композиционное плакированное абразивное зерно
Номер патента: 12431
Опубликовано: 30.10.2009
Авторы: Жук Елена Владимировна, Якубовская Светлана Владимировна, Судник Лариса Владимировна, Кульбицкая Людмила Викторовна
МПК: C30B 29/04, C09K 3/14, B24D 3/04...
Метки: абразивное, плакированное, композиционное, зерно
Текст:
...- химическое осаждение, заключающееся в осаждении требуемых соединений на абразивные зерна из соответствующих химических растворов, которые при высыхании и термической деструкции образуют тонкие покрытия, толщина которых лимитируется составами растворов и режимами осаждения. Метод не требует дорогостоящего оборудования, является простым и не приводит к удорожанию инструмента, использующего алмазные зерна, т.к. небольшие затраты на нанесение...
Масса для изготовления абразивного инструмента
Номер патента: 10643
Опубликовано: 30.06.2008
Авторы: Виолентий Светлана Борисовна, Жук Елена Владимировна, Судник Лариса Владимировна
МПК: C09K 3/14, B24D 3/04, B24D 3/34...
Метки: изготовления, масса, инструмента, абразивного
Текст:
...адгезионного взаимодействия с алмазными зернами, снижения такового со стенками пресс-формы для обеспечения эффекта самозатачивания рабочего слоя абразивного инструмента, а также для снижения расхода алмазных зерен. Увеличение содержания ультрадисперсного диоксида кремния приводит к увеличению твердости стеклокерамической связки и температуры спекания инструмента из предлагаемой массы. Снижение содержания ультрадисперсного порошка 2 не...

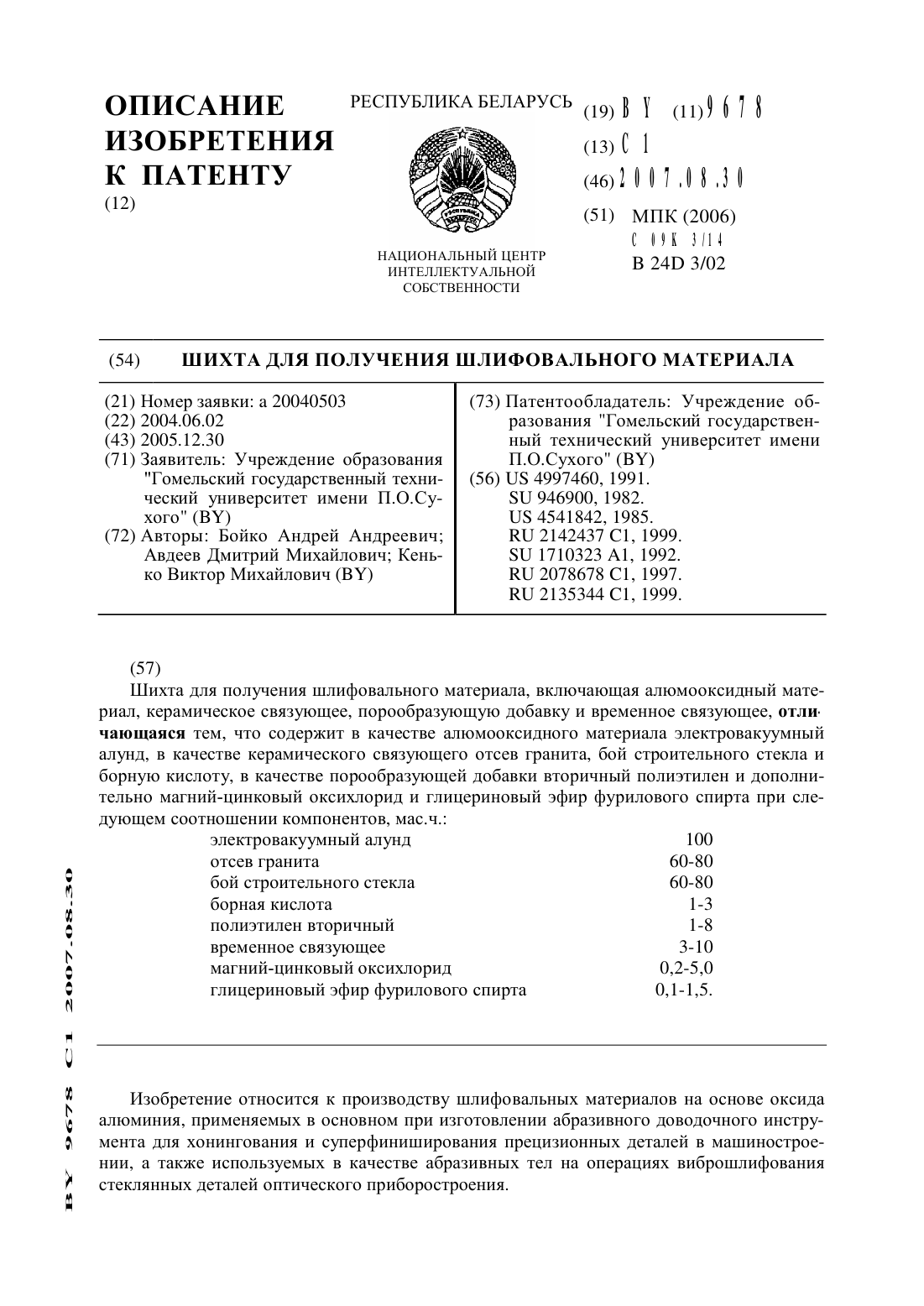

Шихта для получения шлифовального материала
Номер патента: 9678
Опубликовано: 30.08.2007
Авторы: Кенько Виктор Михайлович, Авдеев Дмитрий Михайлович, Бойко Андрей Андреевич
Метки: материала, получения, шихта, шлифовального
Текст:
...кислота 1-3 магний - цинковый оксихлорид 0,2-5,0 временное связующее 3-10 глицериновый эфир фурилового спирта 0,1-1,5.В качестве абразивного компонента использовали электровакуумный алунд (ТУ Ще 0.027.000), который в процессе обжига частично взаимодействует с минеральными компонентами щихты И выполняет также роль связки.Компонентами керамической связки служили также отсев гранита (ГОСТ 8268-74),бой листового строительного стекла (ГОСТ 111-90)...

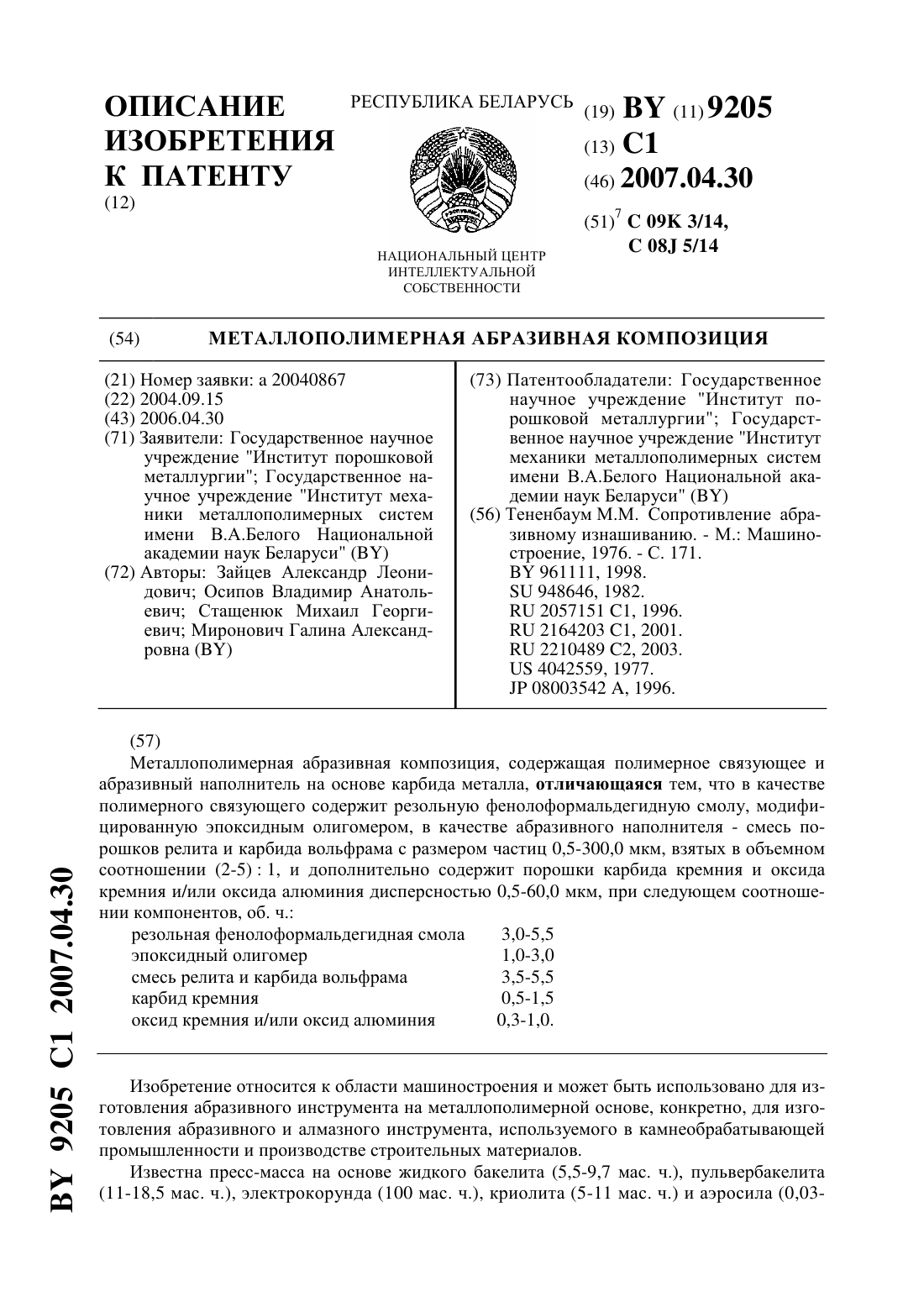

Металлополимерная абразивная композиция
Номер патента: 9205
Опубликовано: 30.04.2007
Авторы: Осипов Владимир Анатольевич, Стащенюк Михаил Георгиевич, Миронович Галина Александровна, Зайцев Александр Леонидович
Метки: абразивная, композиция, металлополимерная
Текст:
...природного камня. В водной среде при взаимодействии карбида кремния и/или оксидов кремния и алюминия со структурными составляющими природного камня реализуется режим механохимического изнашивания,при котором достигается снижение шероховатости поверхности обрабатываемого минерала. Оптимальное содержание карбида кремния и оксидов кремния в заявляемой металлополимерной абразивной композиции составляет 0,5-1,5 и 0,3-1,0 об. ч....

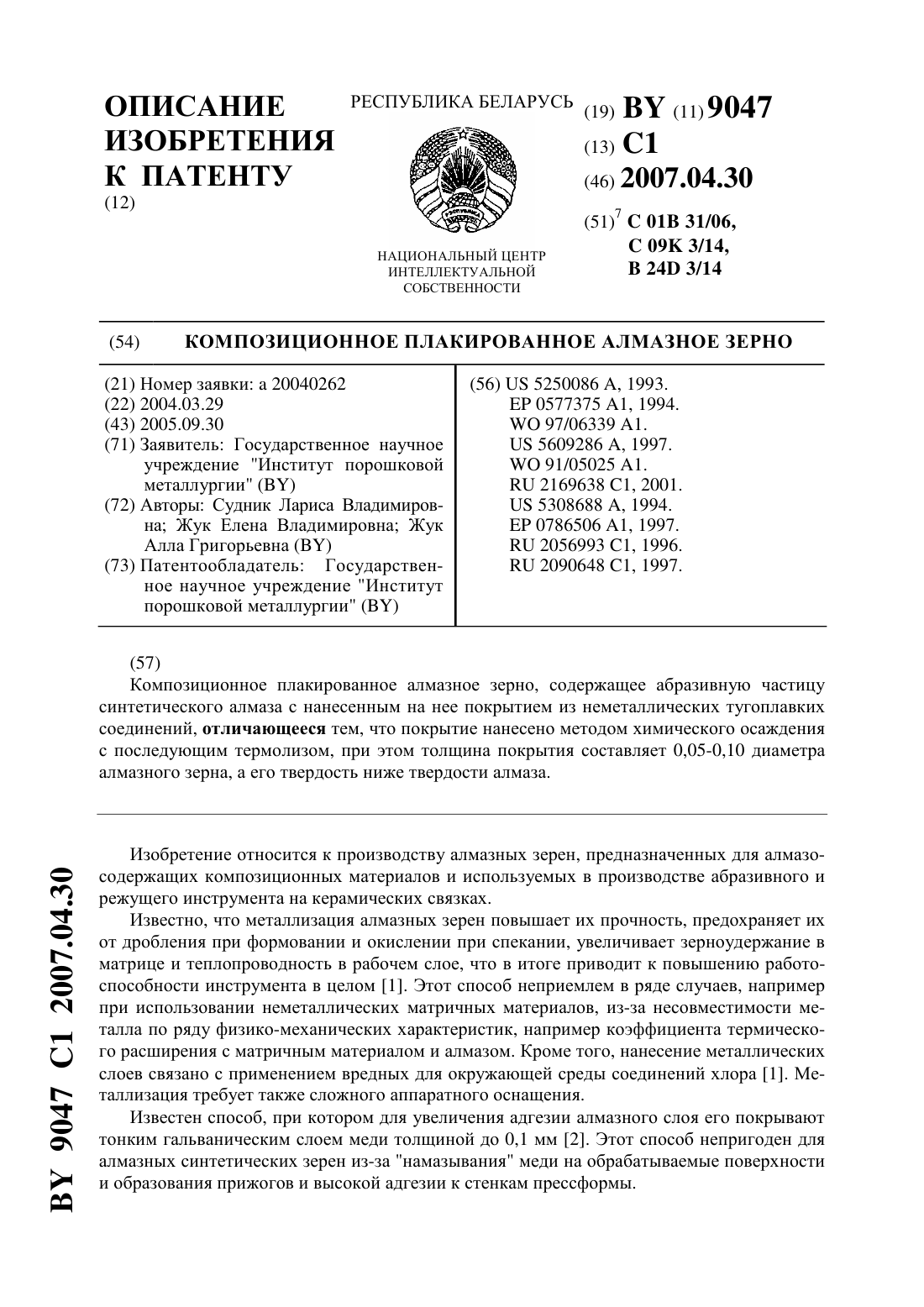

Композиционное плакированное алмазное зерно
Номер патента: 9047
Опубликовано: 30.04.2007
Авторы: Жук Елена Владимировна, Жук Алла Григорьевна, Судник Лариса Владимировна
МПК: B24D 3/14, C01B 31/06, C09K 3/14...
Метки: алмазное, зерно, плакированное, композиционное
Текст:
...характеристик как самих алмазных зерен, так и инструментов, в которых они использованы. Преимущества заявляемого композиционного плакированного алмазного синтетического зерна увеличение прочности за счет залечивания поверхностных несовершенств,повышенная адгезионная способность за счет состава и наноразмерности покрытия, снижение окисляемости, понижение технологических и повышение эксплуатационных температур. Способ изготовления плакируемых...

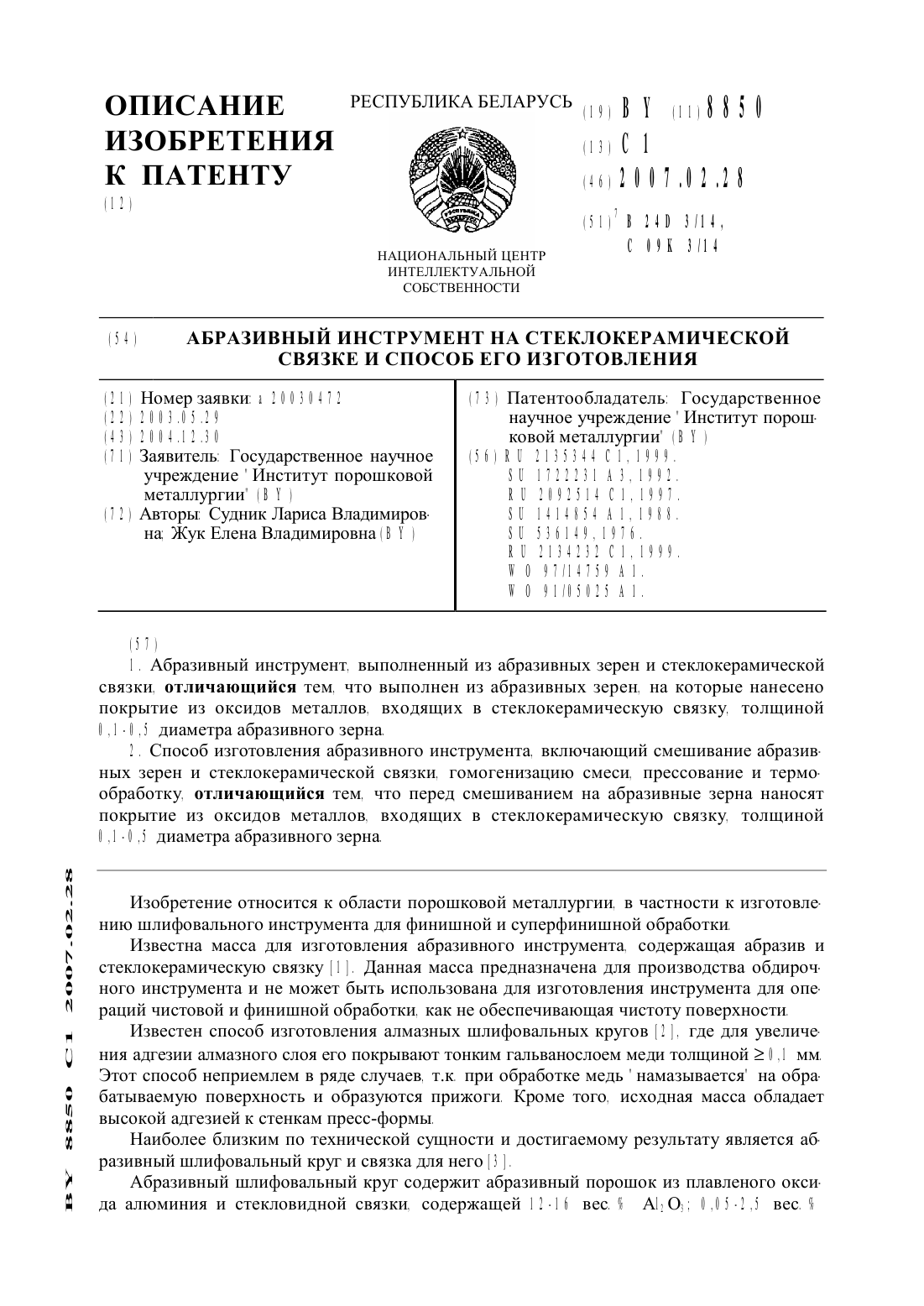

Абразивный инструмент на стеклокерамической связке и способ его изготовления
Номер патента: 8850
Опубликовано: 28.02.2007
Авторы: Судник Лариса Владимировна, Жук Елена Владимировна
Метки: абразивный, инструмент, связке, способ, стеклокерамической, изготовления
Текст:
...металлов. входящих в стеклокерамическую связку толщиной 0 .1 -0 .5 диаметра абразивного зернаИзобретение направлено на создание абразивного инструмента с абразивными зернами. имеющими адгезионно-активные слои оксидов заданной толщины. нанесение которых реализовано посредством достаточно простой технологии с использованием несложного аппаратурного оснащенияТехнический результат. достигаемый изобретением. заключается в улучшении качества...

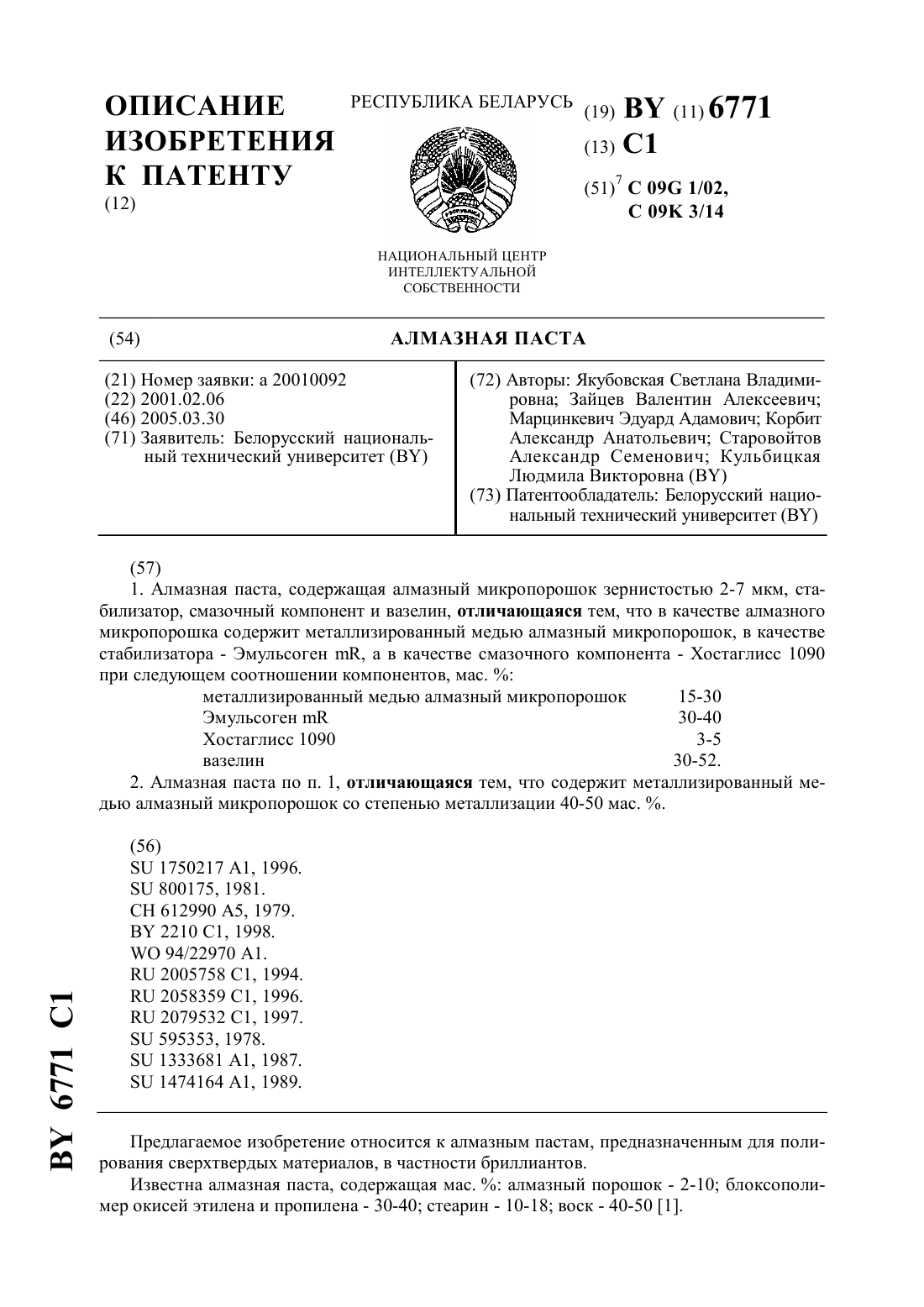

Алмазная паста
Номер патента: 6771
Опубликовано: 30.03.2005
Авторы: Якубовская Светлана Владимировна, Корбит Александр Анатольевич, Зайцев Валентин Алексеевич, Старовойтов Александр Семенович, Кульбицкая Людмила Викторовна, Марцинкевич Эдуард Адамович
Текст:
...в объеме пасты. Наличие вокруг частиц адсорбционной оболочки повышает агрегативную устойчивость системы, седиментация алмазного металлизированного микропорошка не происходит, паста стабильна в течение длительного времени. Хостаглисс 1090 представляет собой сложный полиэфир жирных кислот и многоатомных спиртов и является эффективным смазочным компонентом. Добавление Хостаглисса 1090 в пасту создает граничную смазочную пленку на обрабатываемой...

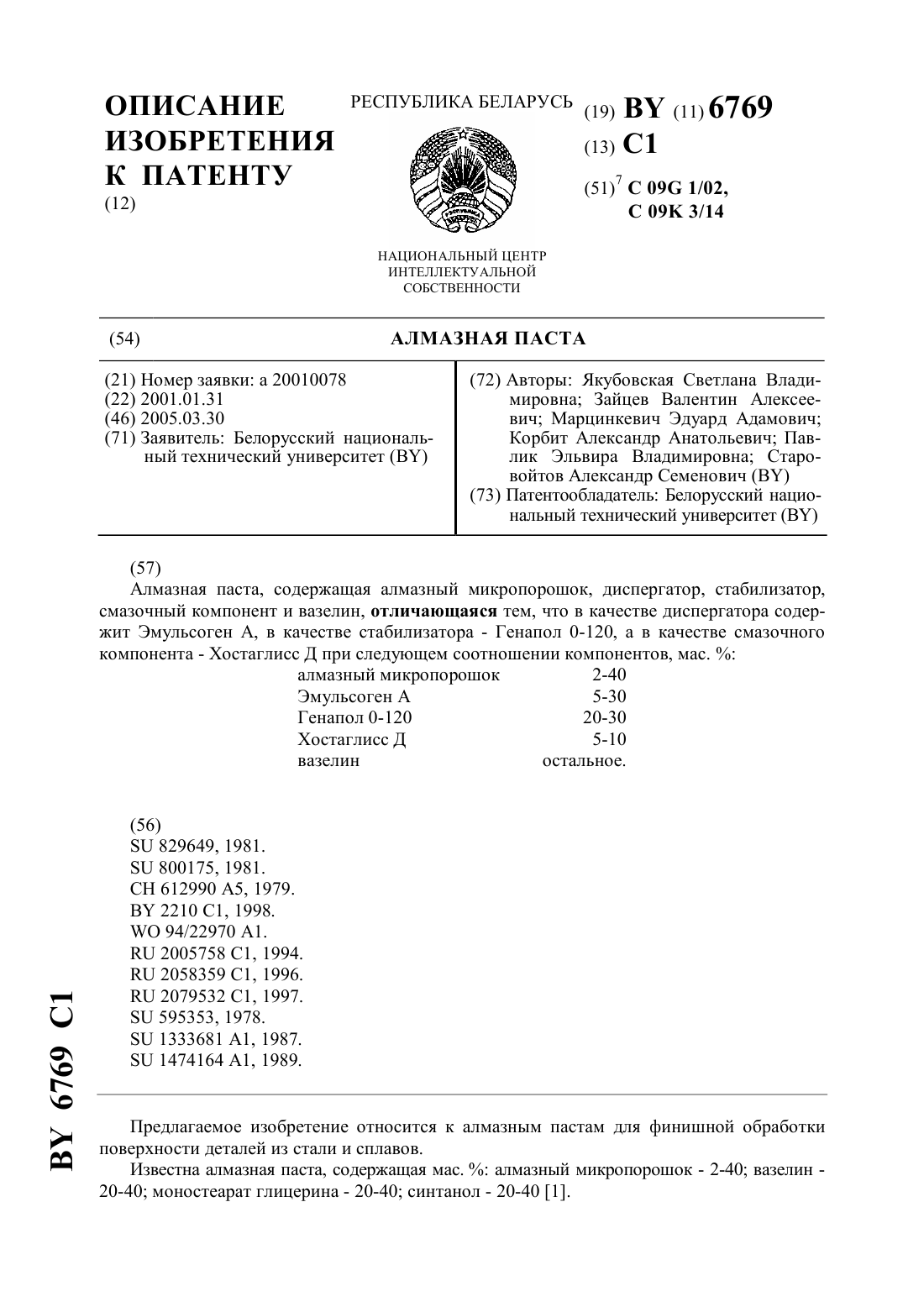

Алмазная паста
Номер патента: 6769
Опубликовано: 30.03.2005
Авторы: Павлик Эльвира Владимировна, Зайцев Валентин Алексеевич, Якубовская Светлана Владимировна, Корбит Александр Анатольевич, Старовойтов Александр Семенович, Марцинкевич Эдуард Адамович
Текст:
...относится к классу неионогенных ПАВ и представляет собой смесь полиэтиленгликолевых эфиров высших жирных спиртов. Генапол 0-120 обладает высокой поверхностной активностью и является эффективным стабилизатором дисперсных систем. Кроме этого, Генапол 0-120 обладает смачивающими свойствами, способствующими растеканию пасты по обрабатываемой поверхности. Стабилизирующее действие Генапола 0-120 заключается в более полном насыщении...

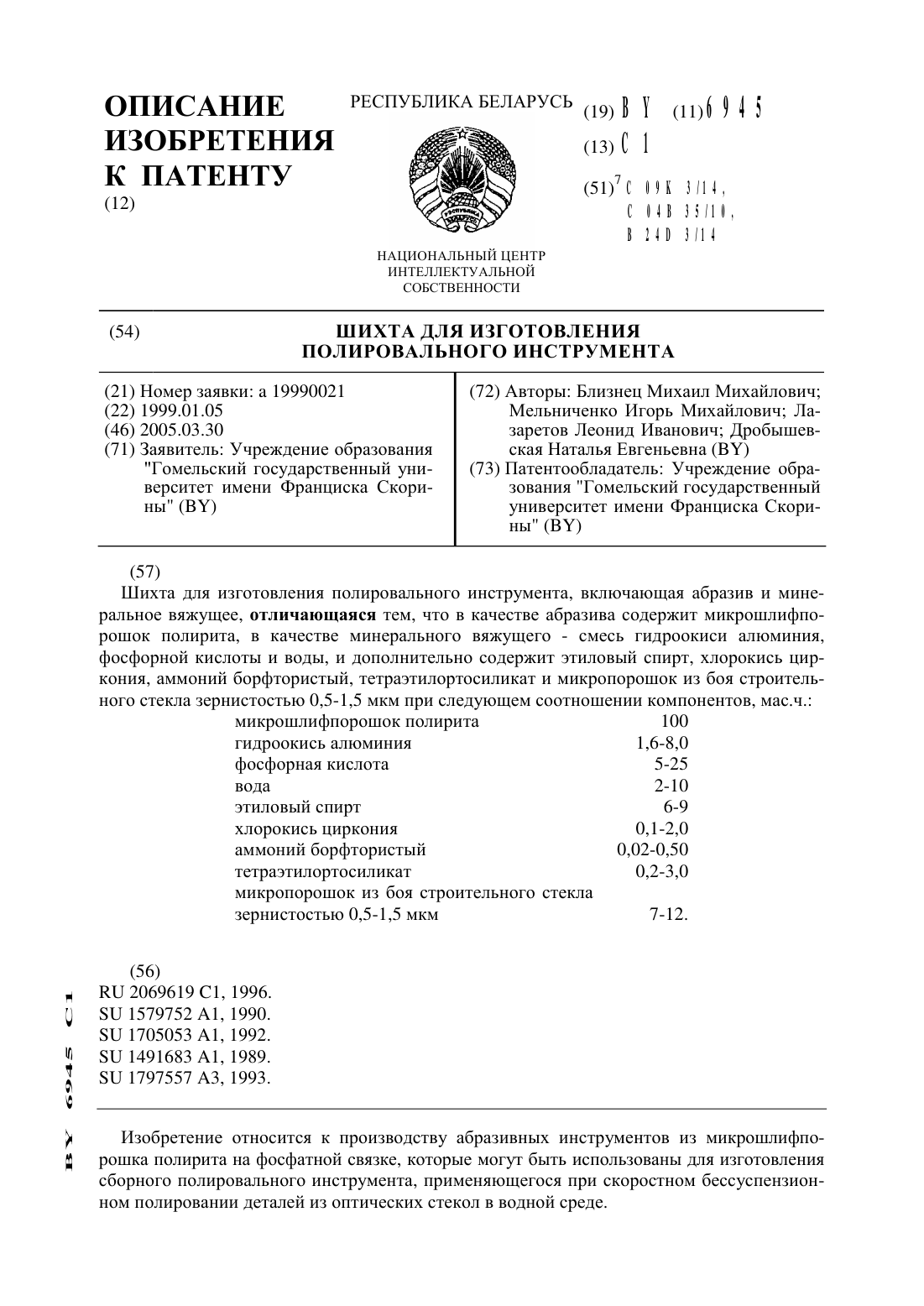

Шихта для изготовления полировального инструмента
Номер патента: 6945
Опубликовано: 30.03.2005
Авторы: Близнец Михаил Михайлович, Мельниченко Игорь Михайлович, Лазаретов Леонид Иванович, Дробышевская Наталья Евгеньевна
МПК: C09K 3/14, C04B 35/10, B24D 3/14...
Метки: шихта, инструмента, полировального, изготовления
Текст:
...веществ ниже оптимальной концентрации уменьшает полирующую способность абразивного материала.Дальнейшего повышения прочности полировального инструмента и увеличения адгезии минерального вяжущего к зернам полирита достигали путем дополнительного введения в шихту аммония борфтористого (МРТУ 6-09-319-63) хлорокиси циркония (СТУ 6-О 9-3677-74),тетраэтилортосиликата (ТУ 6-09-5230-85) и этилового спирта (ГОСТ 11547-65). Введение аммония...

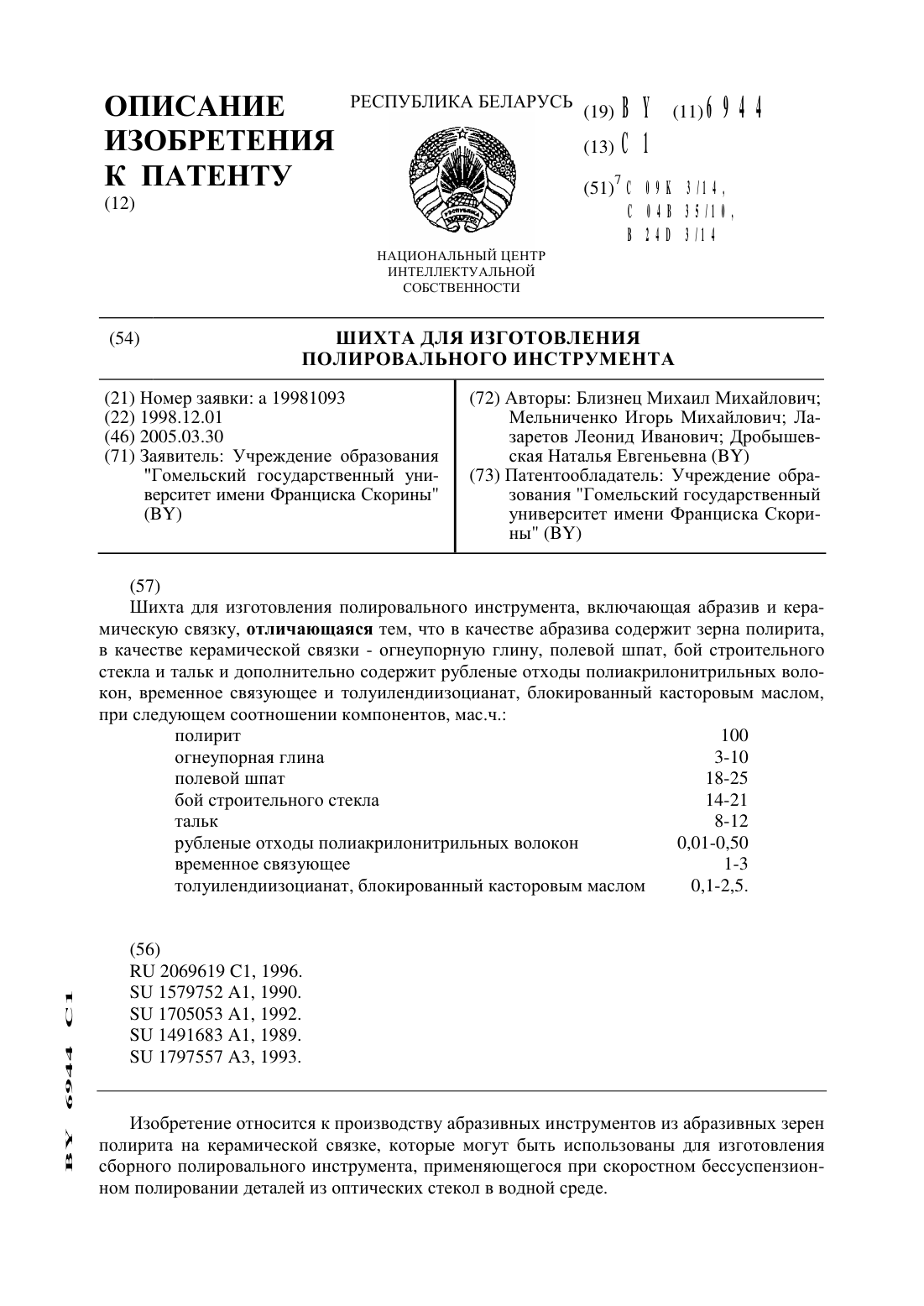

Шихта для изготовления полировального инструмента
Номер патента: 6944
Опубликовано: 30.03.2005
Авторы: Мельниченко Игорь Михайлович, Близнец Михаил Михайлович, Лазаретов Леонид Иванович, Дробышевская Наталья Евгеньевна
МПК: C09K 3/14, C04B 35/10, B24D 3/14...
Метки: инструмента, полировального, изготовления, шихта
Текст:
...полевого шпата и талька выше оптимальной концентрации приводит к снижению пористости полировального материала и уменьшению его режущей способности, а ниже оптимальной концентрации - уменьшает прочностные свойства инструмента.Для снижения процента брака изделий, образующегося при извлечении заготовок из пресс-формы, в шихту вводили временное связующее в сочетании с толуилендиизоционатом (МРТУ 6-09-4847-67), блокированным касторовым маслом...

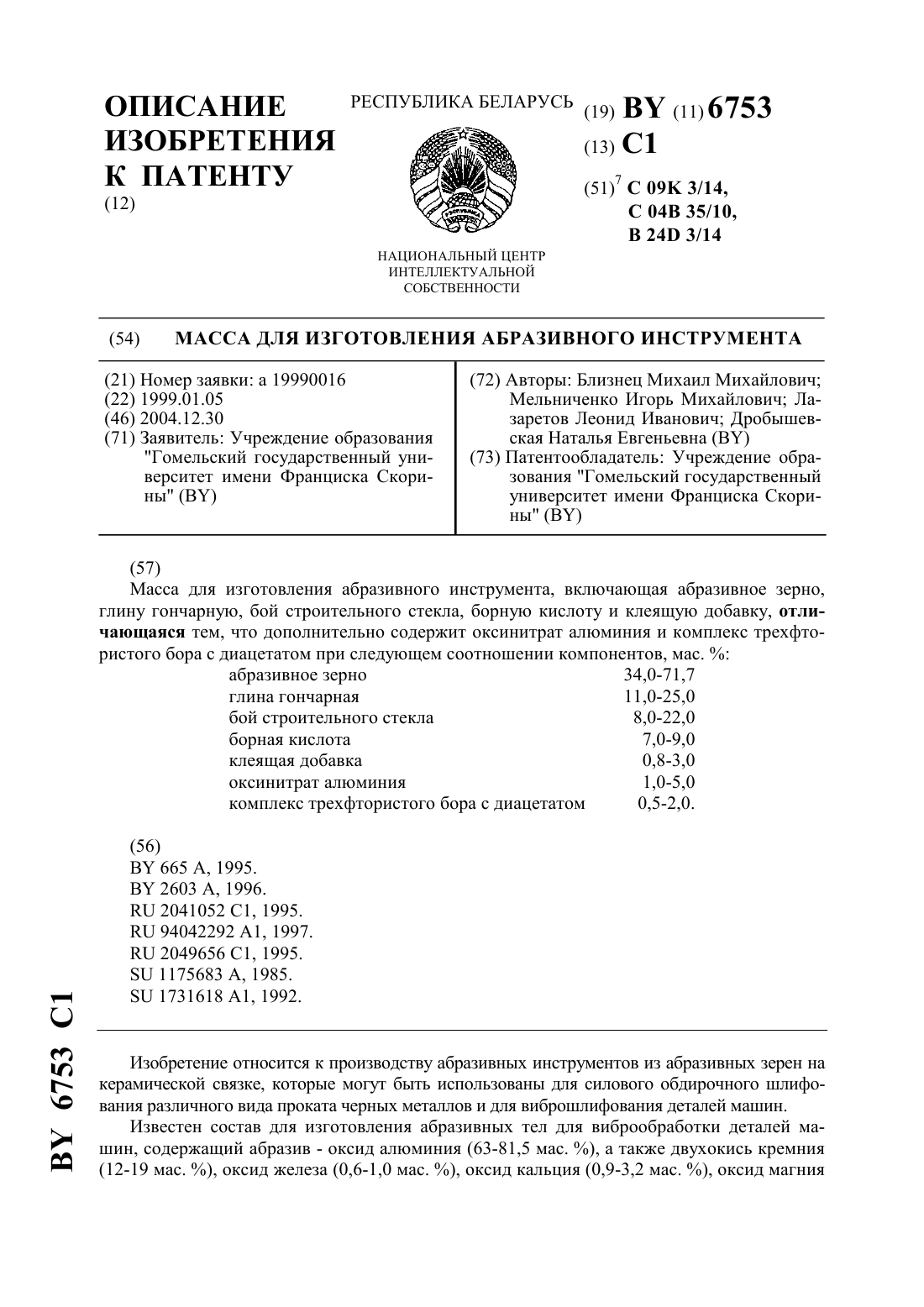

Масса для изготовления абразивного инструмента
Номер патента: 6753
Опубликовано: 30.12.2004
Авторы: Дробышевская Наталья Евгеньевна, Лазаретов Леонид Иванович, Близнец Михаил Михайлович, Мельниченко Игорь Михайлович
МПК: C04B 35/10, C09K 3/14, B24D 3/14...
Метки: изготовления, инструмента, масса, абразивного
Текст:
...бой листового строительного стекла следующего состава, мас.состав- 68,0 2 14,0 2 12,04,02,0 23 состав- 72,6 2 13,7 2 8,03,72,0(2323).качестве гончарной глины были использованы глины следующего состава, мас.состав- 61,05 2 13,74 23 6,37 23 3,293,621,98 (22) 9,95 прочих примесей состав- 49,00 2 24,60 23 2,32 23 1,461,05 2 1,413,913,72 2 0,15 2 0,23 3 7,15 прочих примесей. Введение гончарной глины выше оптимальной концентрации увеличивает...

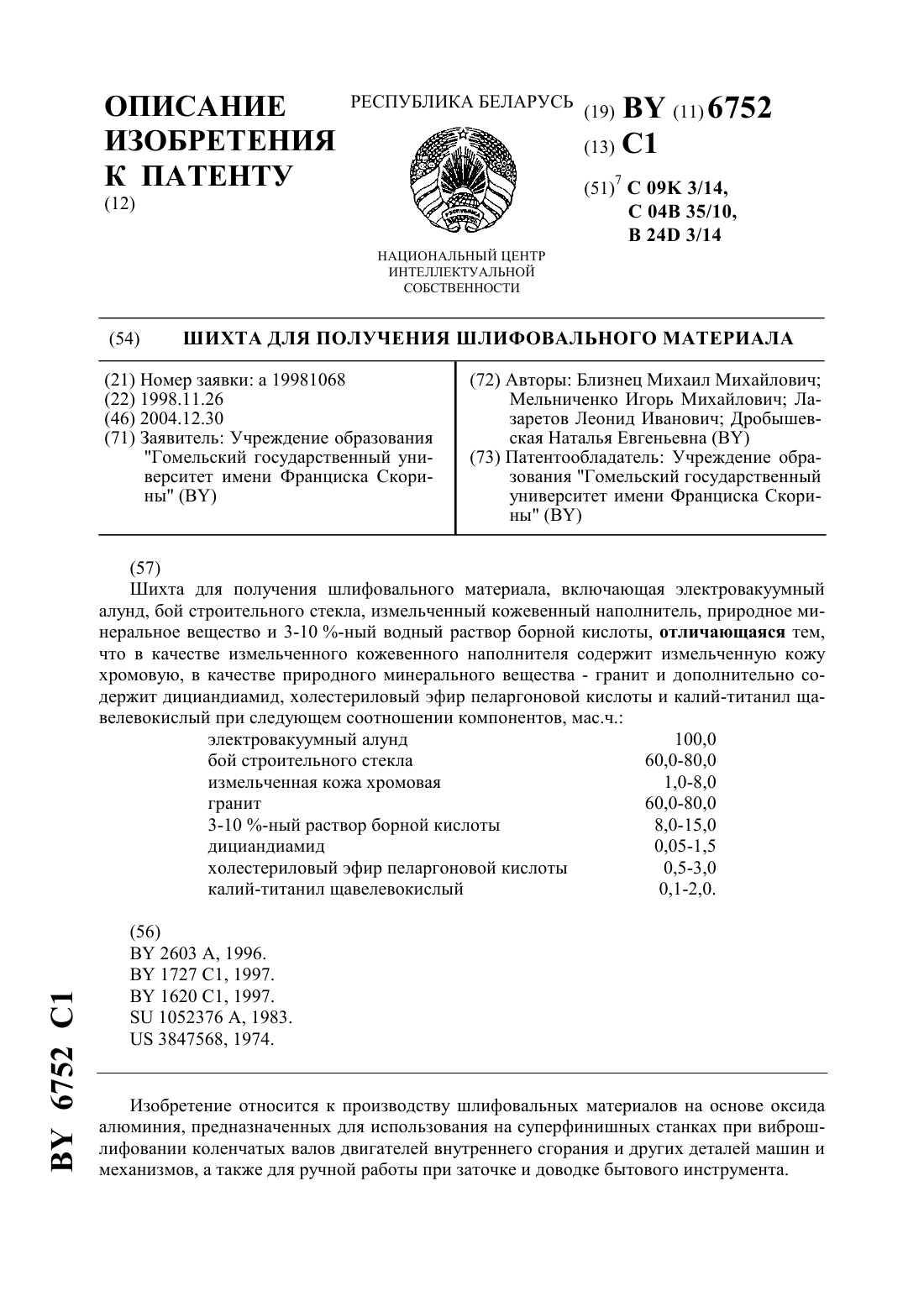

Шихта для получения шлифовального материала
Номер патента: 6752
Опубликовано: 30.12.2004
Авторы: Близнец Михаил Михайлович, Дробышевская Наталья Евгеньевна, Лазаретов Леонид Иванович, Мельниченко Игорь Михайлович
МПК: C09K 3/14, B24D 3/14, C04B 35/10...
Метки: шихта, шлифовального, материала, получения
Текст:
...технического решения заключается в увеличении абразивной способности шлифовального материала при обработке шеек коленчатых валов за счет повышения его механической прочности и качества абразивных изделий. Кроме этого, обеспечивается дополнительный технический эффект, заключающийся в уменьшении расхода абразивного инструмента за счет повышения его срока службы. Указанный технический результат достигается тем, что шихта для получения...

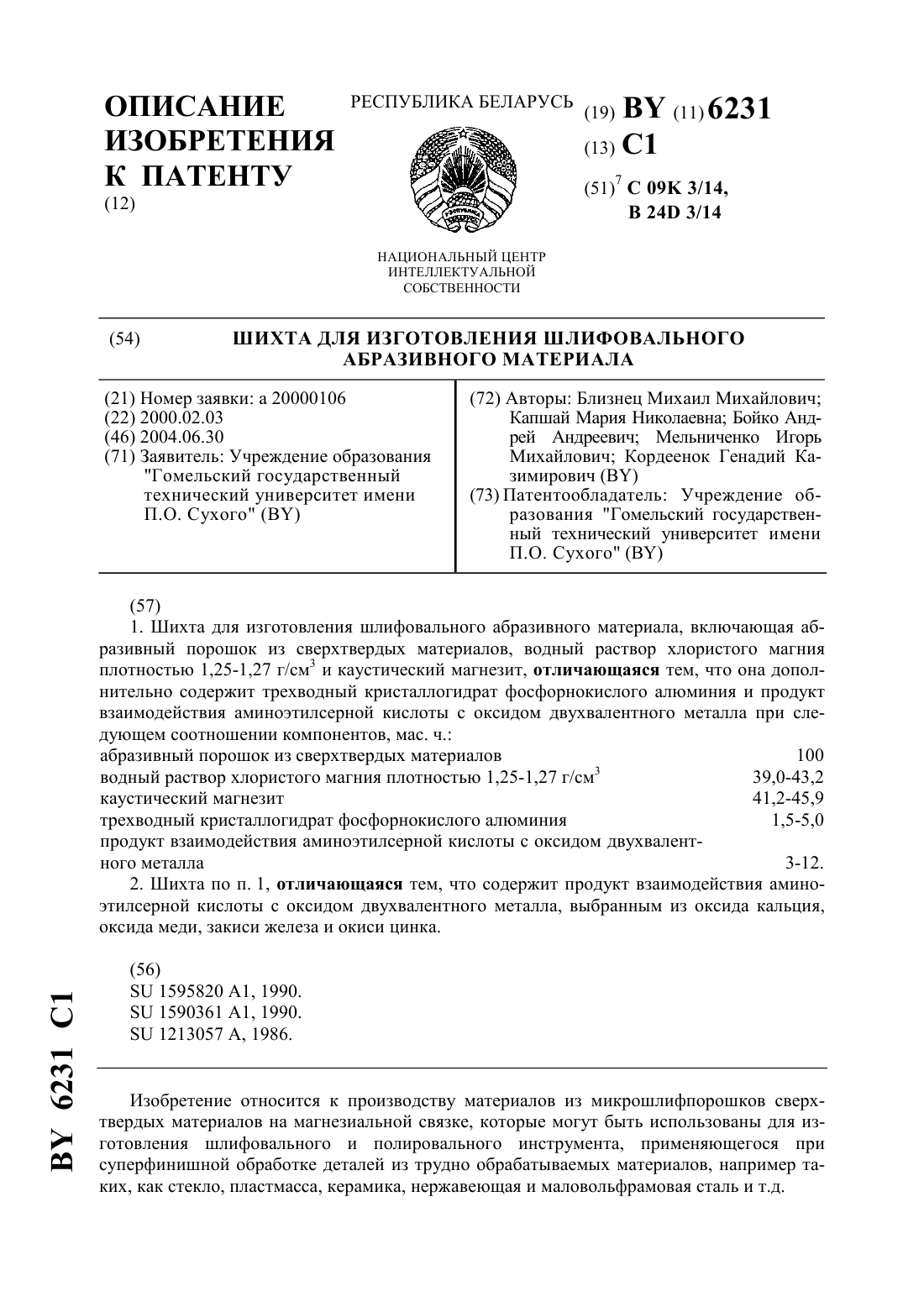

Шихта для изготовления шлифовального абразивного материала
Номер патента: 6231
Опубликовано: 30.06.2004
Авторы: Кордеенок Генадий Казимирович, Мельниченко Игорь Михайлович, Близнец Михаил Михайлович, Капшай Мария Николаевна, Бойко Андрей Андреевич
Метки: абразивного, изготовления, шлифовального, шихта, материала
Текст:
...зеленый карбид кремния марки 6 ЗС(ГОСТ 26327-84), белый электрокорунд марки 24 А (ОСТ 2 МТ 71-5-84), кубический нитрид бора (ОСТ 2 МТ 79-2-82), карбид бора (ГОСТ 5744-85), хромотитанистый электрокорунд марки 94 А (ТУ 2-036-849-80) и полирит марки ПФ-0 (ТУ 48-95-1161-83), которые в процессе твердения частично взаимодействуют с минеральным вяжущим шихты. Для исключения из процесса получения шлифовального абразивного материала операции обжига...
