H02B — Щиты, подстанции и распределительные устройства для подвода и распределения электрической энергии

МПК: H02B 11/02, H02B 11/167, H02B 11/00...

Метки: распределительного, устройства, выкатной, комплектного, элемент

Текст:

...конструкции элементов для крепления сменных модульных коммутационных устройств, а также составу упомянутых модулей и конструкции выкатного элемента в целом. Совокупность указанных усовершенствований позволяет создать унифицированную конструкцию выкатного элемента со сменными модульными коммутационными устройствами различного функционального назначения. Конструктивное исполнение полезной модели иллюстрируется на примере...

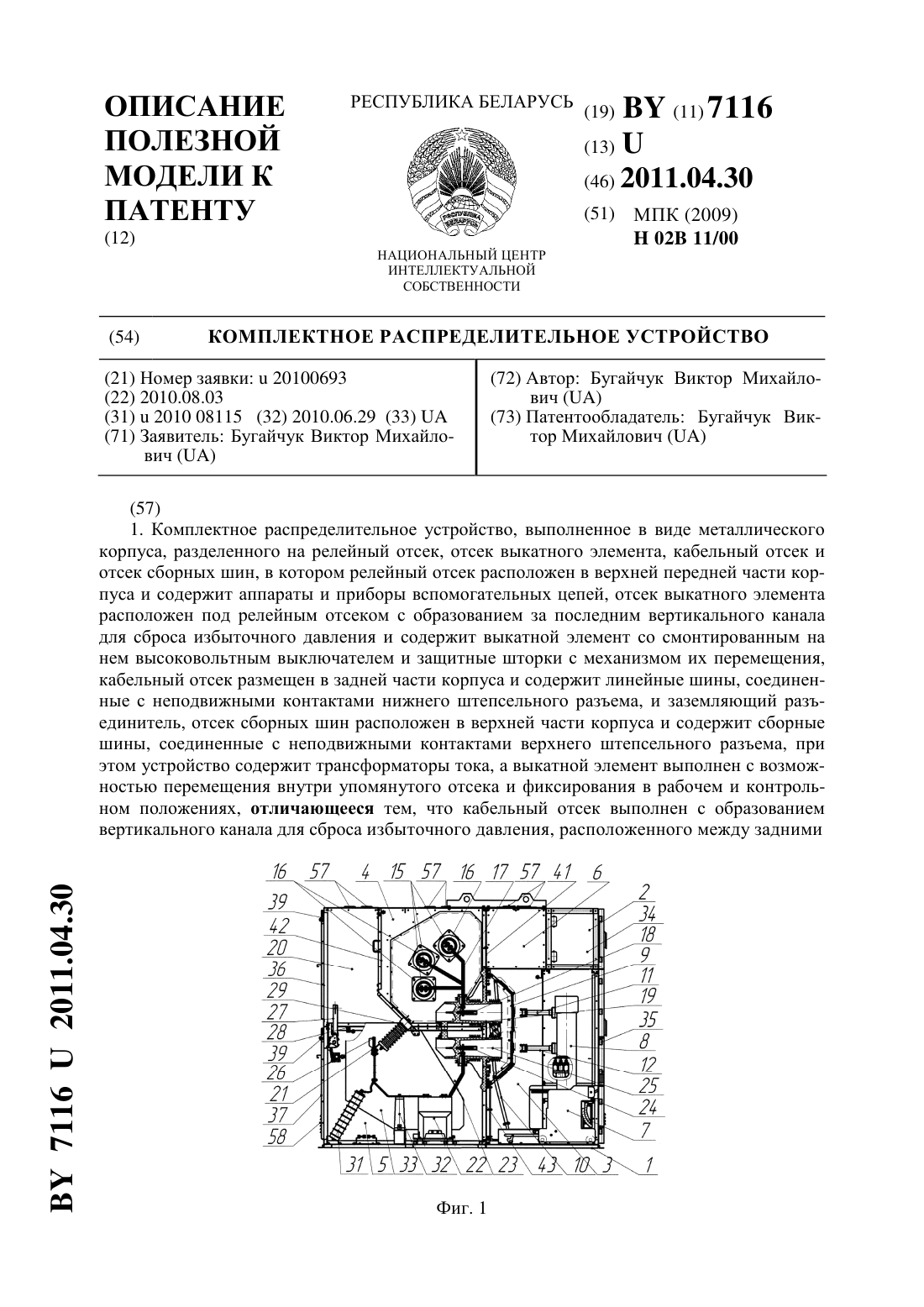

Комплектное распределительное устройство

Номер патента: U 7116

Опубликовано: 30.04.2011

МПК: H02B 11/00

Метки: комплектное, распределительное, устройство

Текст:

...Гц. Сущность заявляемой полезной модели поясняется представленными фигурами чертежа на фиг. 1 - общий вид, вид сбоку (контрольное положение выкатного элемента) на фиг. 2 - выкатной элемент с высоковольтным выключателем, вид сбоку на фиг. 3 - замок нижнего щита кабельного отсека (закрытое положение) на фиг. 4 - замок нижнего щита кабельного отсека (открытое положение) на фиг. 5 - механизм блокирования снятия нижнего щита кабельного отсека...

Камера сборная одностороннего обслуживания

Номер патента: U 7115

Опубликовано: 30.04.2011

МПК: H02B 11/00

Метки: сборная, обслуживания, камера, одностороннего

Текст:

...приборы вспомогательных цепей для управления, защиты, сигнализации, измерения и учета электроэнергии (не показаны). Отсек сборных шин 3 содержит (фиг. 2) сборные шины 8, закрепленные посредством изоляторов 9 на его задней и передней стенках. Свободные концы сборных шин 8 через проходные изоляторы выведены за боковую стенку отсека для соединения с магистральными шинами (не показаны), а противоположные концы посредством отводов 10 соединены с...

Изобретения категории «Щиты, подстанции и распределительные устройства для подвода и распределения электрической энергии» в СССР.

Трансформатор высокого напряжения

Номер патента: 13996

Опубликовано: 28.02.2011

Авторы: Хвисючик Сергей Николаевич, Шумра Алексей Петрович, Бахар Елена Петровна

МПК: H01F 21/12, H02B 7/00, H01F 29/00...

Метки: напряжения, высокого, трансформатор

Текст:

...фазе, дополнительную тягу 13 из изолированно 2 13996 1 2011.02.28 го материала с дополнительными подвижными контактами 14, изолированными от дополнительной тяги 13, выводы 15 основных обмоток фаз А, В, С, дополнительные ответвления 16 регулировочных обмоток. Концы выводов 15 основных обмоток фаз А, В, С посредством гибкого токопровода присоединены к дополнительным подвижным контактам 14, которые закреплены на дополнительной тяге 13....

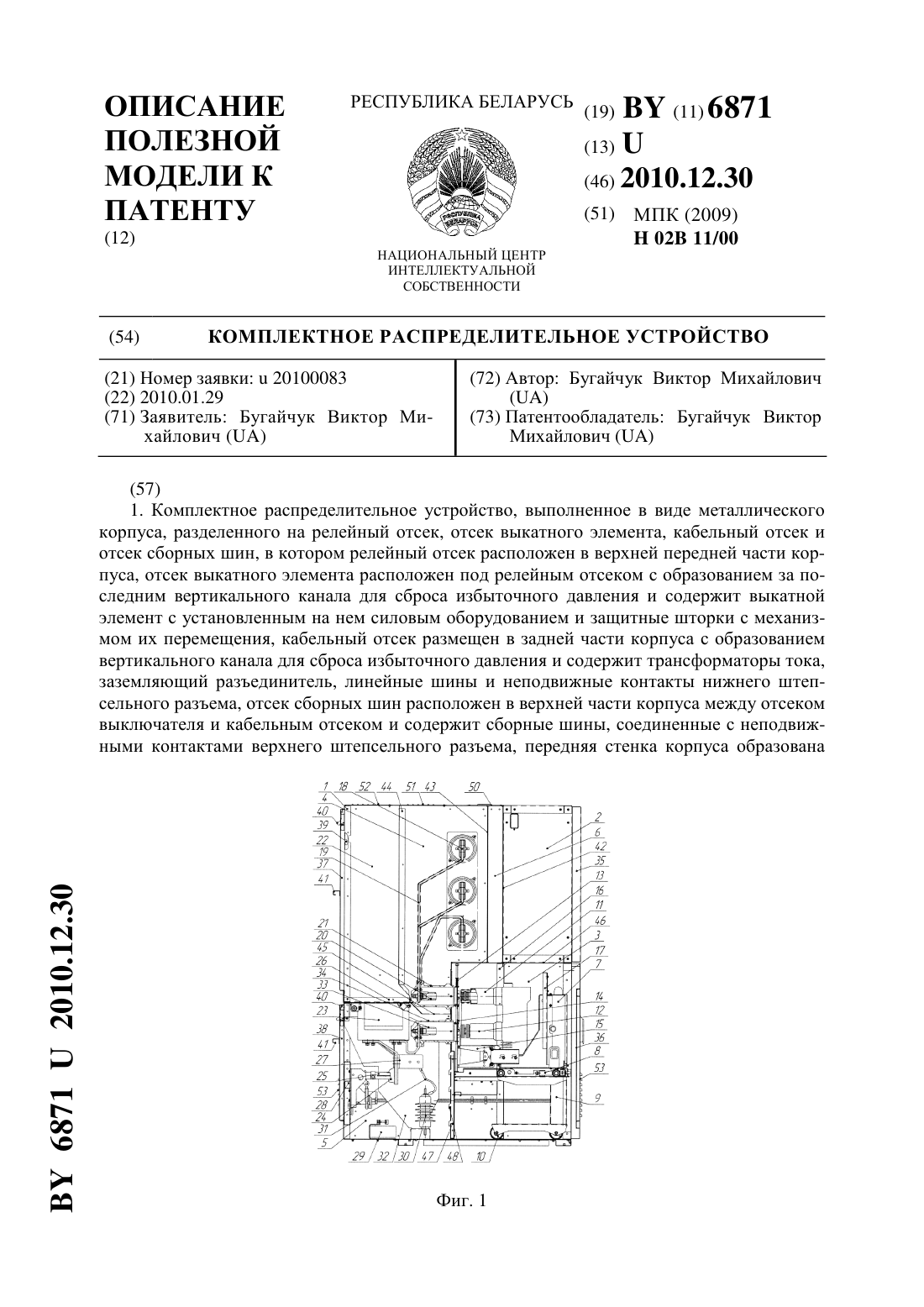

Комплектное распределительное устройство

Номер патента: U 6871

Опубликовано: 30.12.2010

МПК: H02B 11/00

Метки: распределительное, устройство, комплектное

Текст:

...а устройство содержит механизмы блокирования перемещения выкатного элемента, включения высоковольтного выключателя и заземляющего разъединителя, согласно полезной модели, верхний и нижний щиты кабельного отсека и упомянутая вертикальная перегородка выполнены легкосъемными. Для повышения удобства обслуживания и снижения трудоемкости демонтажа и монтажа верхний и нижний щиты кабельного отсека и упомянутая вертикальная перегородка содержат...

Система электроснабжения строительных площадок

Номер патента: U 6147

Опубликовано: 30.04.2010

Авторы: Козловский Александр Викторович, Матвеев Сергей Анатольевич

МПК: H02B 5/00, H02B 7/06

Метки: площадок, система, строительных, электроснабжения

Текст:

...и устройство для подключения хотя бы одной отходящей линии, оборудованной защитным устройством и силовым разъемом. Питающая линия системы электроснабжения и/или ее отходящая линия выполнены в виде кабеля или набора проводников. Корпус силового щита оборудован опорами, которые жестко прикреплены к корпусу щита, выступают за нижний габарит и соединены между собой, а корпуса главного распределительного щита, линейного распределительного...

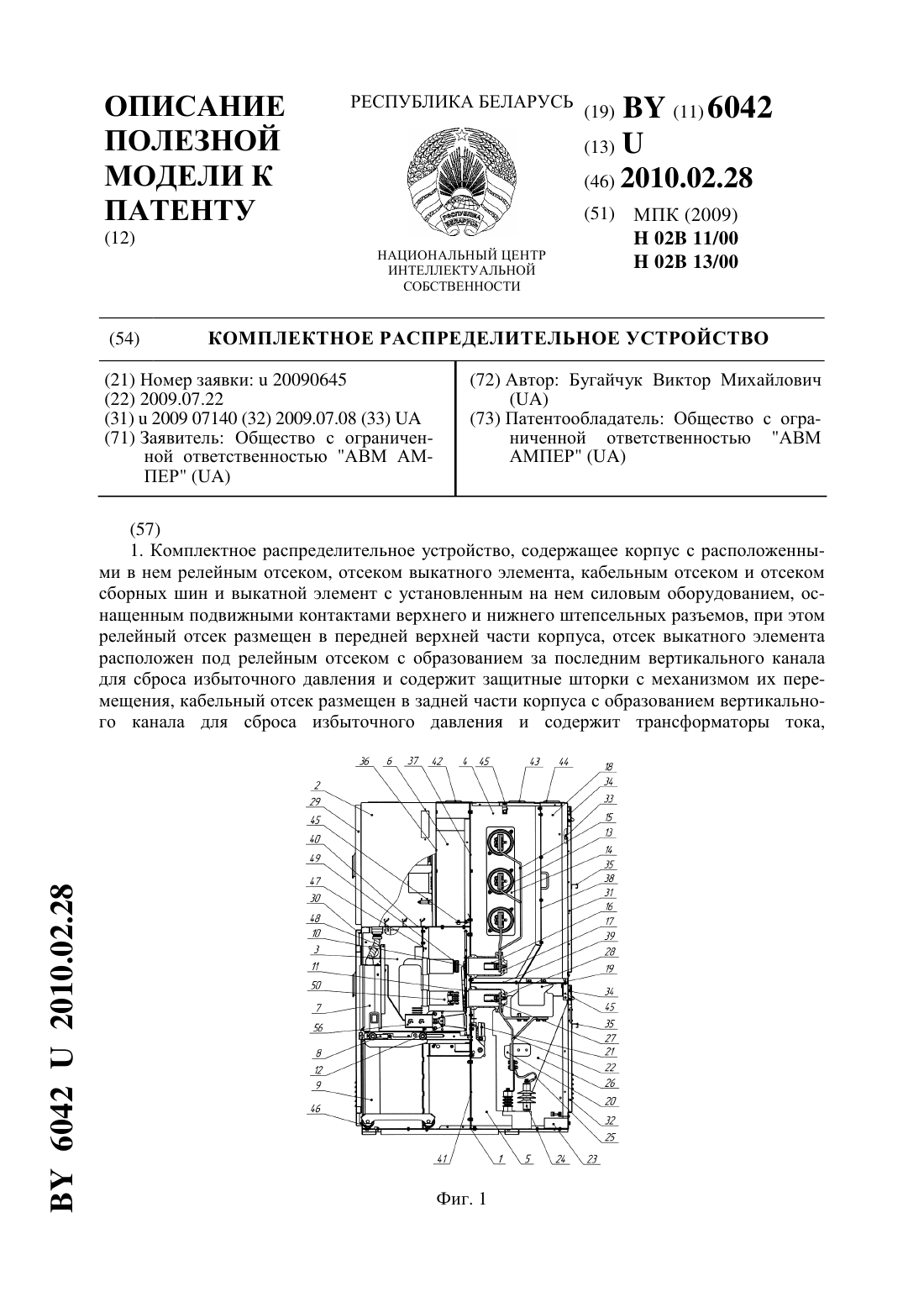

Комплектное распределительное устройство

Номер патента: U 6042

Опубликовано: 28.02.2010

МПК: H02B 13/00, H02B 11/00

Метки: устройство, комплектное, распределительное

Текст:

...нижнего щита кабельного отсека(заземляющие ножи наложены) на фиг. 15 - замок нижнего щита кабельного отсека (открытое положение) на фиг. 16 - замок нижнего щита кабельного отсека (закрытое положение) на фиг. 17 - механизм блокирования перемещения выкатного элемента с электрическим приводом (закрытое положение) на фиг. 18 - механизм блокирования перемещения выкатного элемента с электрическим приводом (открытое положение). КРУ (фиг. 1)...

Камера сборная одностороннего обслуживания

Номер патента: U 5351

Опубликовано: 30.06.2009

Авторы: Молдавский Марк Михайлович, Волосов Вячеслав Георгиевич, Коган Даниил Абрамович, Ганеев Эдуард Анварович

МПК: H02B 11/00

Метки: камера, обслуживания, одностороннего, сборная

Текст:

...с отогнутыми в сторону ходового винта концевыми частями и с прямолинейным участком, длина которого соответствует длине хода выдвижного элемента между рабочим и контрольным положениями. Для повышения безопасности обслуживания механизм блокирования положения подвижных заземляющих ножей содержит блокирующую задвижку, размещенную в замке привода перемещения подвижных заземляющих ножей, смонтированный на кронштейне под днищем отсека выключателя...

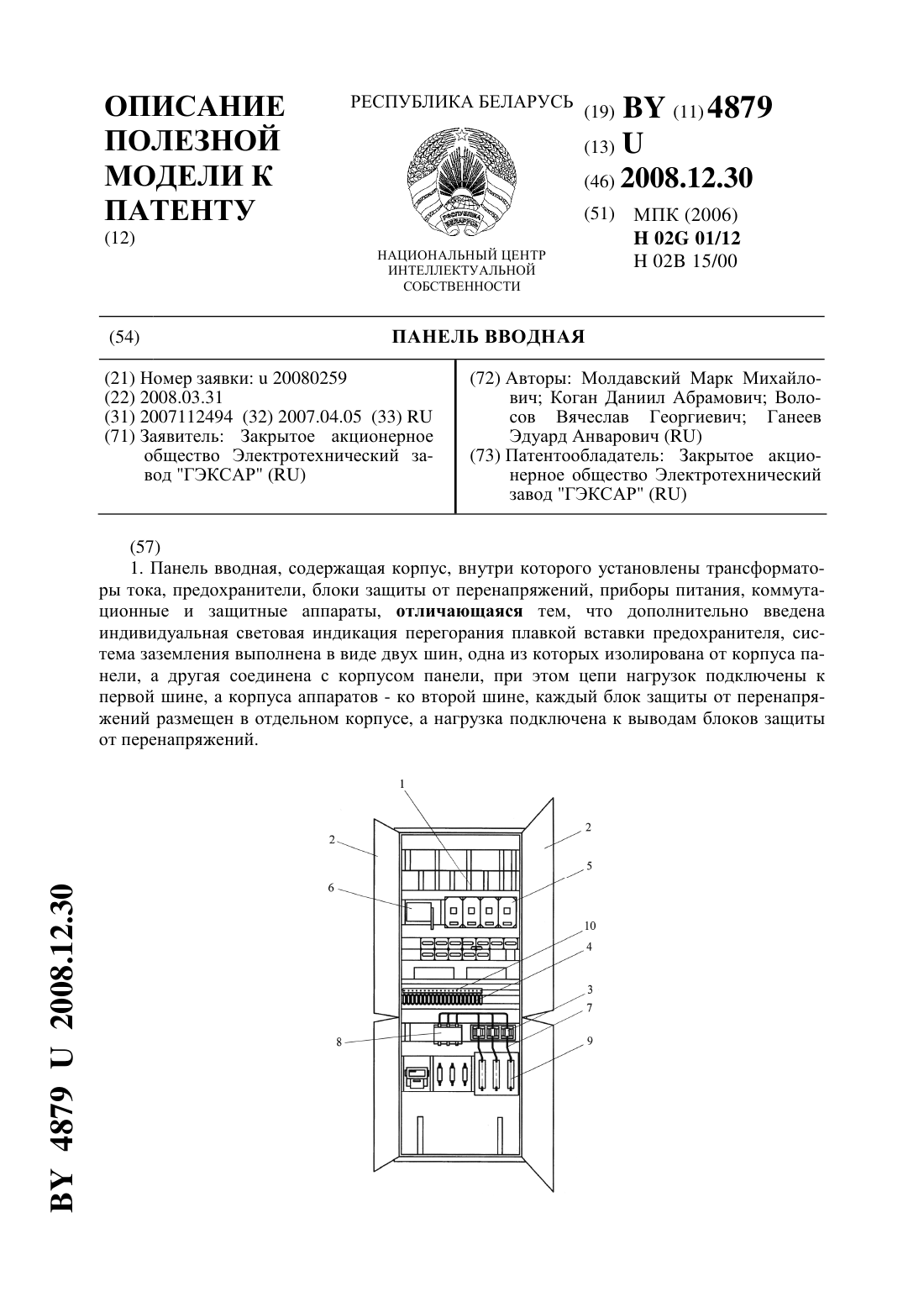

Панель вводная

Номер патента: U 4879

Опубликовано: 30.12.2008

МПК: H02G 01/12, H02B 15/00

Метки: вводная, панель

Текст:

...предохранителя, система заземления выполнена в виде двух шин, одна из которых изолирована от корпуса панели, а другая соединена с корпусом панели, при этом цепи нагрузок подключены к первой шине, а корпуса аппаратов - ко второй шине, каждый блок защиты от перенапряжений размещен в отдельном корпусе, а нагрузка подключена к выводам блоков защиты от перенапряжений. В частном случае реализации панели вводной в качестве индивидуальной...

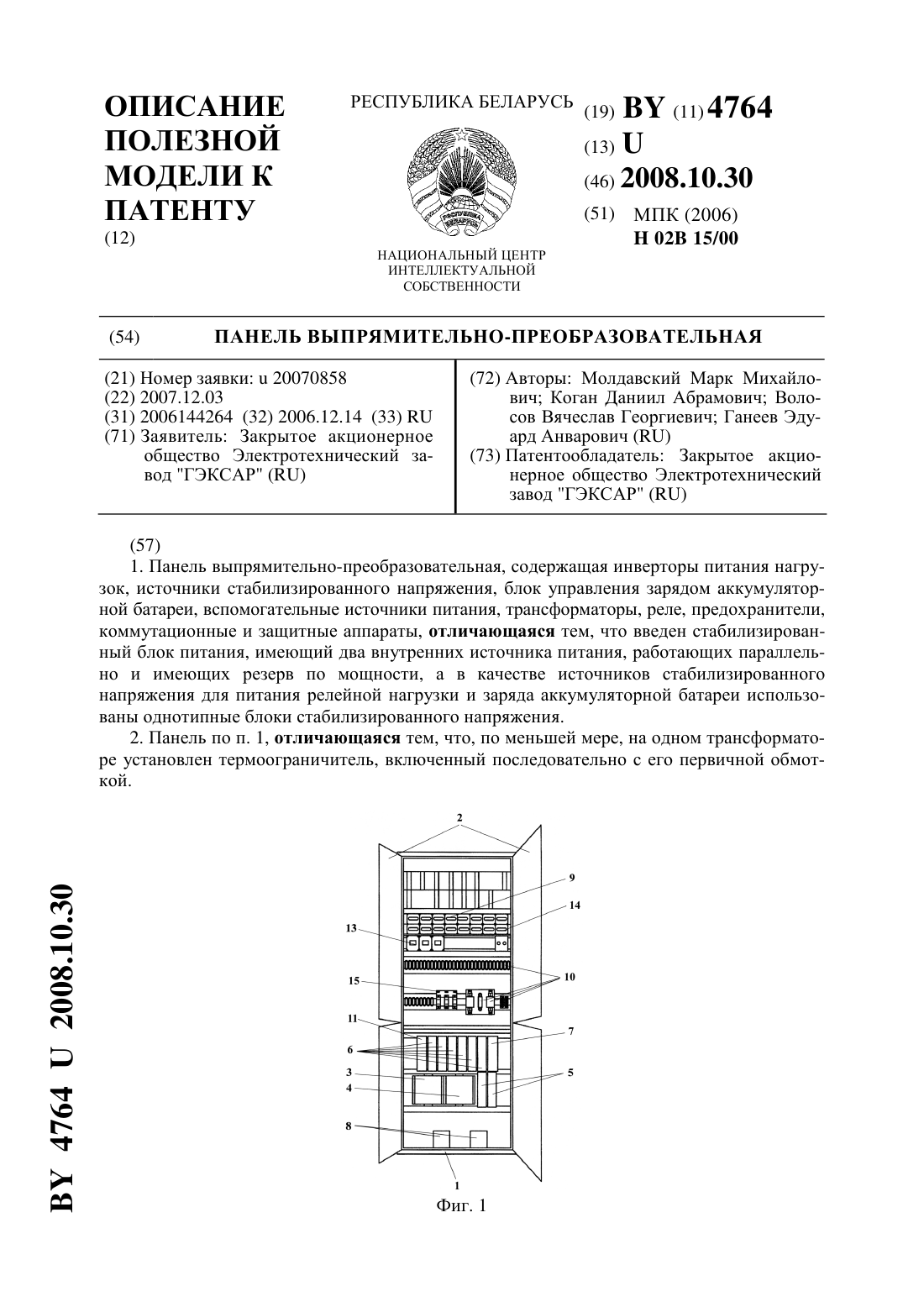

Панель выпрямительно-преобразовательная

Номер патента: U 4764

Опубликовано: 30.10.2008

Авторы: Волосов Вячеслав Георгиевич, Ганеев Эдуард Анварович, Молдавский Марк Михайлович, Коган Даниил Абрамович

МПК: H02B 15/00

Метки: выпрямительно-преобразовательная, панель

Текст:

...и надежность электроснабжения устройств железнодорожной автоматики. Полезная модель иллюстрируется чертежами, где на фиг. 1 изображен пример выполнения панели выпрямительно-преобразовательной с открытыми двухстворчатыми дверями, вид спереди на фиг. 2 - электрическая структурная схема панели выпрямительнопреобразовательной на фиг. 3 - электрическая схема, показывающая соединение термоограничителя с первичной обмоткой...

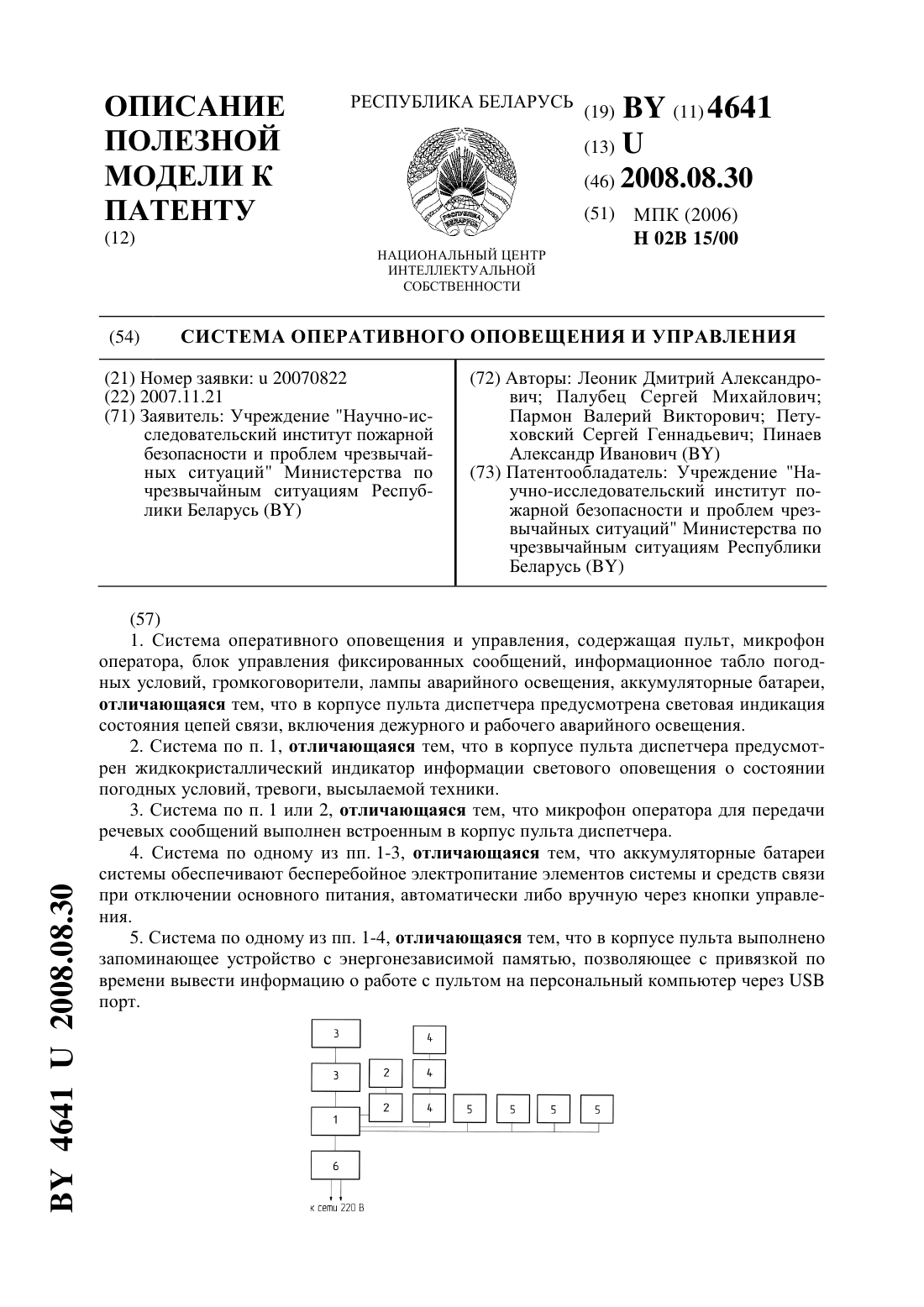

Система оперативного оповещения и управления

Номер патента: U 4641

Опубликовано: 30.08.2008

Авторы: Петуховский Сергей Геннадьевич, Леоник Дмитрий Александрович, Пармон Валерий Викторович, Палубец Сергей Михайлович, Пинаев Александр Иванович

МПК: H02B 15/00

Метки: оповещения, оперативного, система, управления

Текст:

...повышение эффективности системы оповещения и управления в оперативных службах. Поставленная задача решается за счет того, что в корпусе пульта диспетчера предусмотрены световая индикация состояния цепей связи, включения дежурного и рабочего аварийного освещения, жидкокристаллический индикатор информации светового оповещения о состоянии погодных условий, тревоги, высылаемой техники. Встроенный в корпус пульта микрофон облегчает работу...

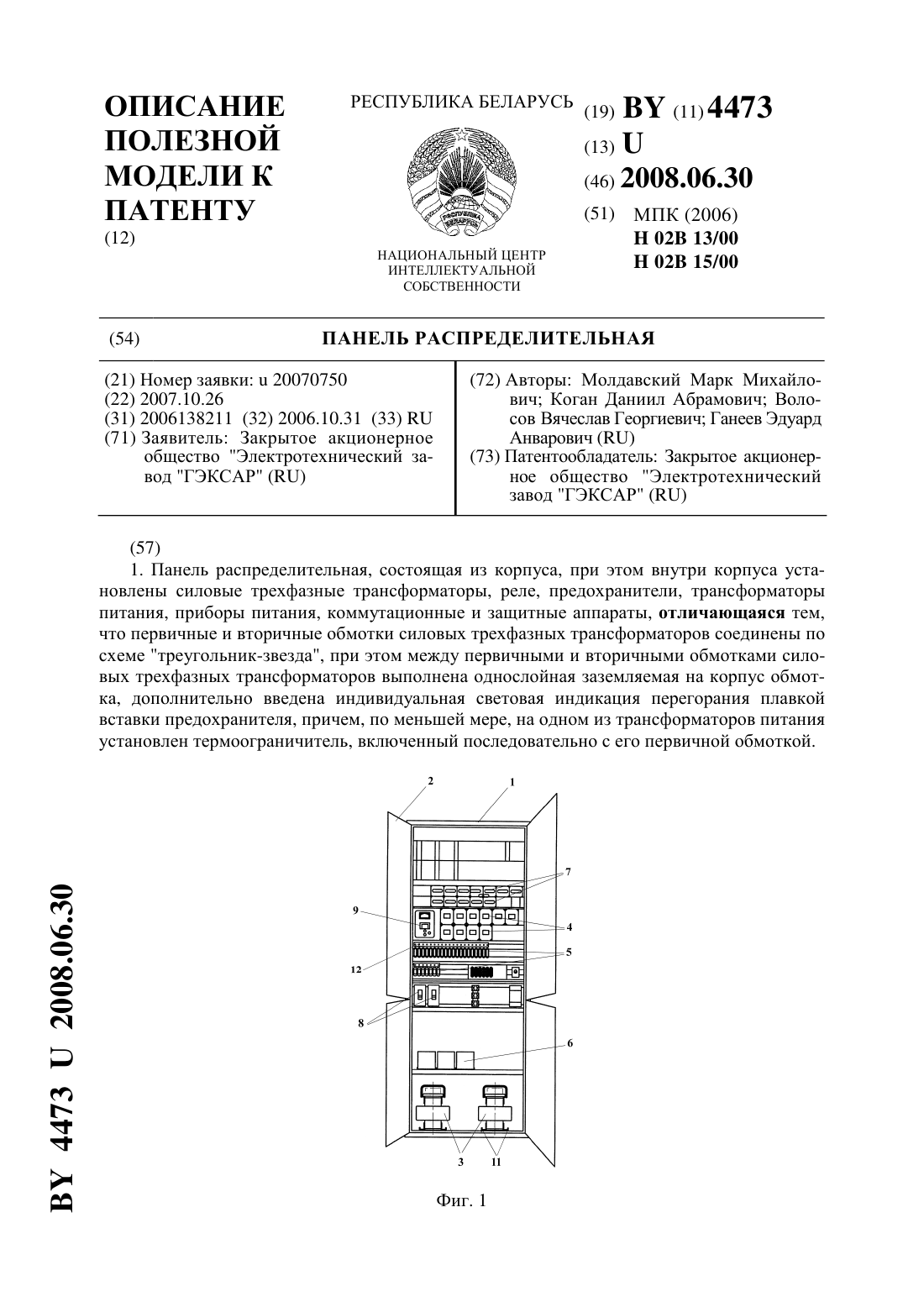

Панель распределительная

Номер патента: U 4473

Опубликовано: 30.06.2008

Авторы: Ганеев Эдуард Анварович, Молдавский Марк Михайлович, Волосов Вячеслав Георгиевич, Коган Даниил Абрамович

МПК: H02B 15/00, H02B 13/00

Метки: панель, распределительная

Текст:

...силовых трехфазных трансформаторов(мощностью 4,5 кВА) с соединением по схеме треугольник-звезда (/) позволяет уменьшить искажение формы напряжения и приводит к более равномерной загрузке фаз фидеров при неравномерной нагрузке фаз однофазными нагрузками железнодорожной 3 44732008.06.30 автоматики и телемеханики. Выполнение между первичными и вторичными обмотками силовых трехфазных трансформаторов однослойной заземляемой на корпус обмотки...

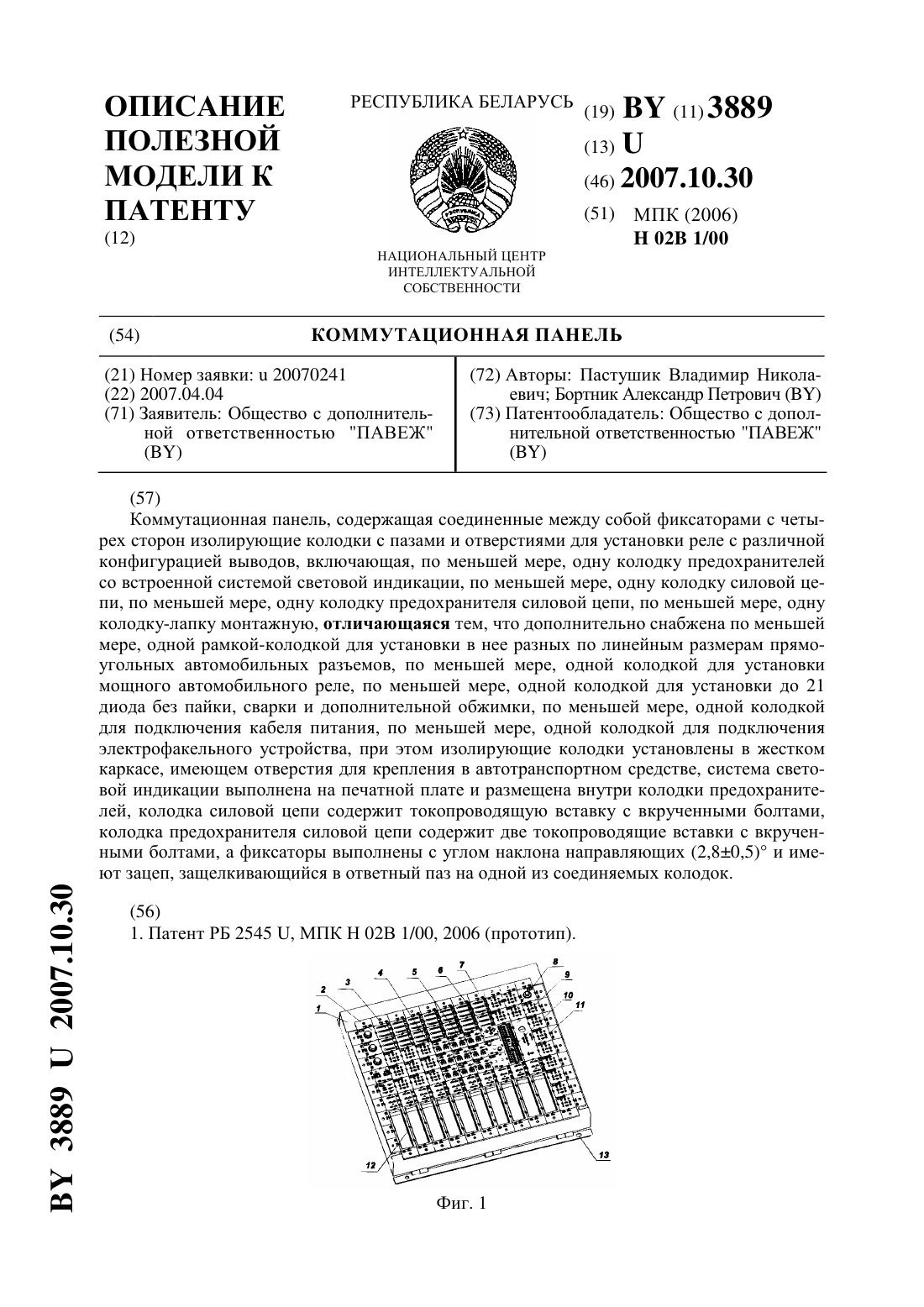

Коммутационная панель

Номер патента: U 3889

Опубликовано: 30.10.2007

Авторы: Пастушик Владимир Николаевич, Бортник Александр Петрович

МПК: H02B 1/00

Текст:

...колодки с пазами и отверстиями для установки реле с различной конфигурацией выводов, включающая, по меньшей мере, одну колодку предохранителей со встроенной системой световой индикации, по меньшей мере, одну колодку силовой цепи, по меньшей мере, одну колодку предохранителя силовой цепи, по меньшей мере, одну колодку-лапку монтажную. Новизна состоит в том, что коммутационная панель дополнительно снабжена, по меньшей мере одной...

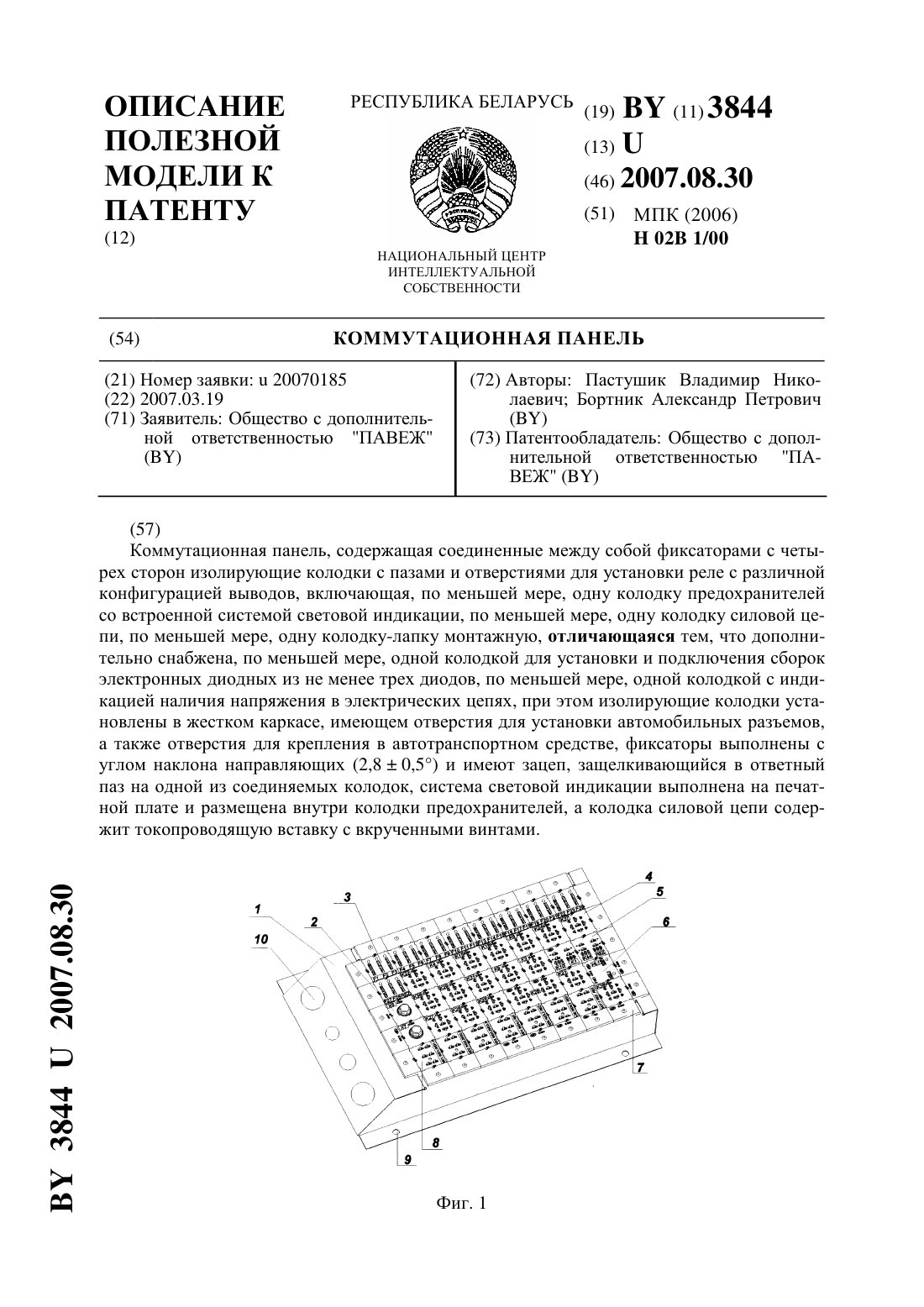

Коммутационная панель

Номер патента: U 3844

Опубликовано: 30.08.2007

Авторы: Бортник Александр Петрович, Пастушик Владимир Николаевич

МПК: H02B 1/00

Текст:

...уменьшает надежность и жесткость всей конструкции, особенно при больших размерах панели. В основу разработки положена задача создания коммутационной панели с более широкими функциональными возможностями, обеспечивающей включение в состав коммутационной панели необходимого ассортимента колодок, в том числе колодок для установки сборок электронных диодных, колодок с индикацией наличия напряжения в электрических цепях, улучшенных колодок для...

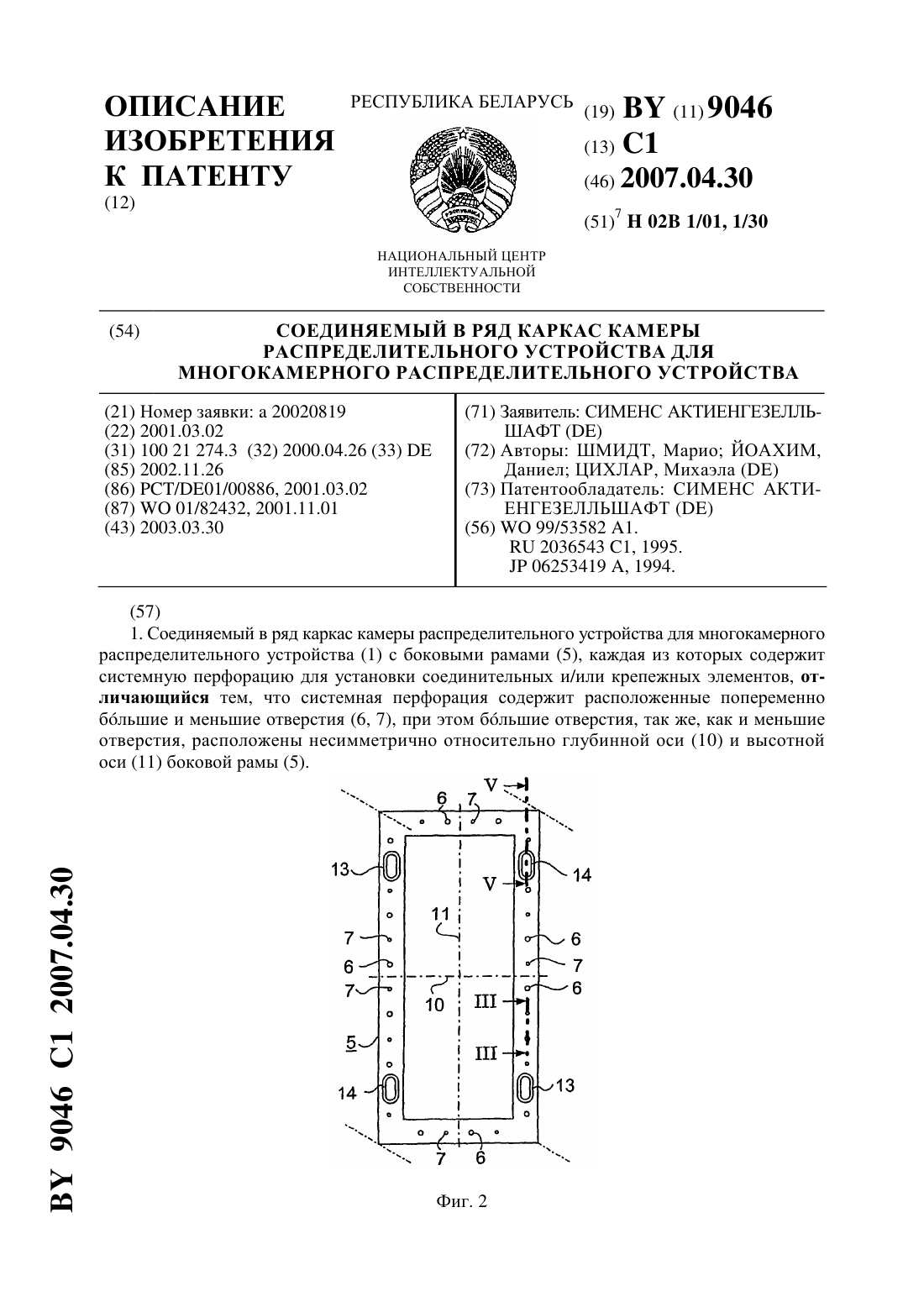

Соединяемый в ряд каркас камеры распределительного устройства для многокамерного распределительного устройства

Номер патента: 9046

Опубликовано: 30.04.2007

Авторы: ЙОАХИМ, Даниел, ЦИХЛАР, Михаэла, ШМИДТ, Марио

МПК: H02B 1/01, H02B 1/30

Метки: соединяемый, распределительного, устройства, камеры, ряд, многокамерного, каркас

Текст:

...лежит там, где монтажные каналы, необходимые для ее установки, могут закрепляться наиболее просто. Соответствующие друг другу отверстия для электропроводки в прилегающих боковых рамах каждый раз имеют согласно принципу изобретения соответственно также различную величину. Это может быть использовано в рамках изобретения для защиты электропроводки от повреждений, а именно таким образом, что меньшие из отверстий для электропроводки снабжены...

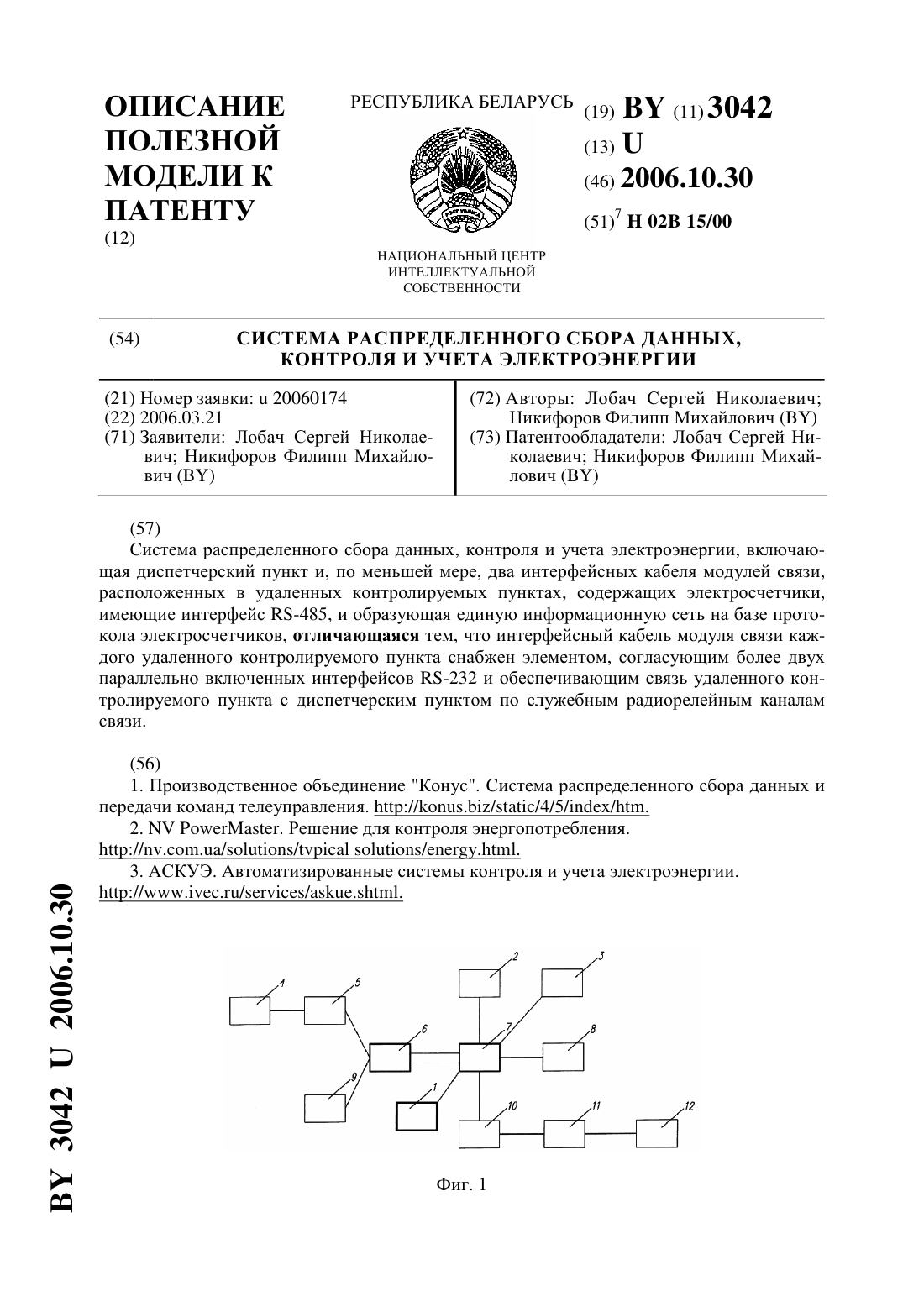

Система распределенного сбора данных, контроля и учета электроэнергии

Номер патента: U 3042

Опубликовано: 30.10.2006

Авторы: Никифоров Филипп Михайлович, Лобач Сергей Николаевич

МПК: H02B 15/00

Метки: распределенного, контроля, сбора, данных, учета, электроэнергии, система

Текст:

...данной системы выделенных линий связи для передачи данных между ДП и КП требует достаточно больших экономических затрат и достаточно сложного технического обеспечения. Задачей данной полезной модели является значительное снижение экономических затрат и упрощение технического обеспечения передачи информации в системах распределенного сбора данных, контроля и учета электроэнергии за счет использования существующих служебных радиорелейных...

Устройство резервирования модуля электрического аппарата

Номер патента: 8163

Опубликовано: 30.06.2006

Авторы: Буян Сергей Алексеевич, Буян Алексей Петрович

МПК: H02B 11/00

Метки: резервирования, модуля, электрического, устройство, аппарата

Текст:

...изобретения.Техническое решение поставленной задачи достигается тем. что устройство. содержащее отсек с рабочим модулем. установленным на выкатной тележке. расположенной нарабочей дорожке. выполненной. например. в виде пары двух направляющих желобков. с возможностью выкатывания на соответствующую ремонтную дорожку. примыкающую к рабочей дорожке содержит. по меньщей мере. один резервный модуль. однородный с резервируемь 1 м рабочим модулем....

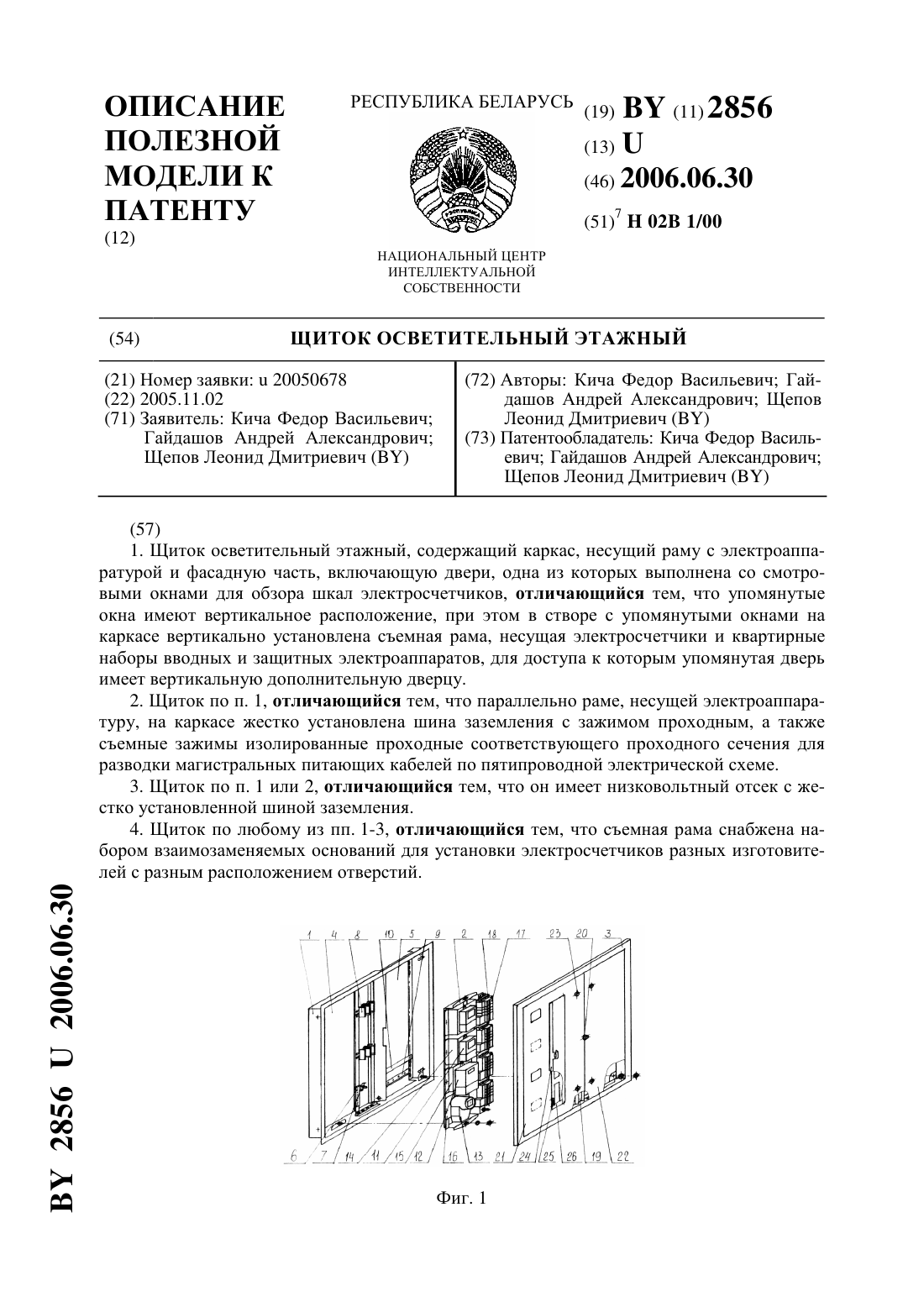

Щиток осветительный этажный

Номер патента: U 2856

Опубликовано: 30.06.2006

Авторы: Щепов Леонид Дмитриевич, Кича Федор Васильевич, Гайдашов Андрей Александрович

МПК: H02B 1/00

Метки: осветительный, этажный, щиток

Текст:

...дорогостоящей комплектации обечайка фасадной части щитка снабжена замком-задвижкой для блокировки дверей основных отсеков. Конструкция предполагаемого щитка поясняется чертежами, где на фиг. 1 даны изометрические изображения составляющих частей щитка каркаса 1, съемной рамы 2, фасадной части 3 на фиг. 2 - вид спереди каркаса 1. Конструкция каркаса 1 выполнена из гнутых Г-образных и -образных профилей и разделена перемычкой на отсек учета...

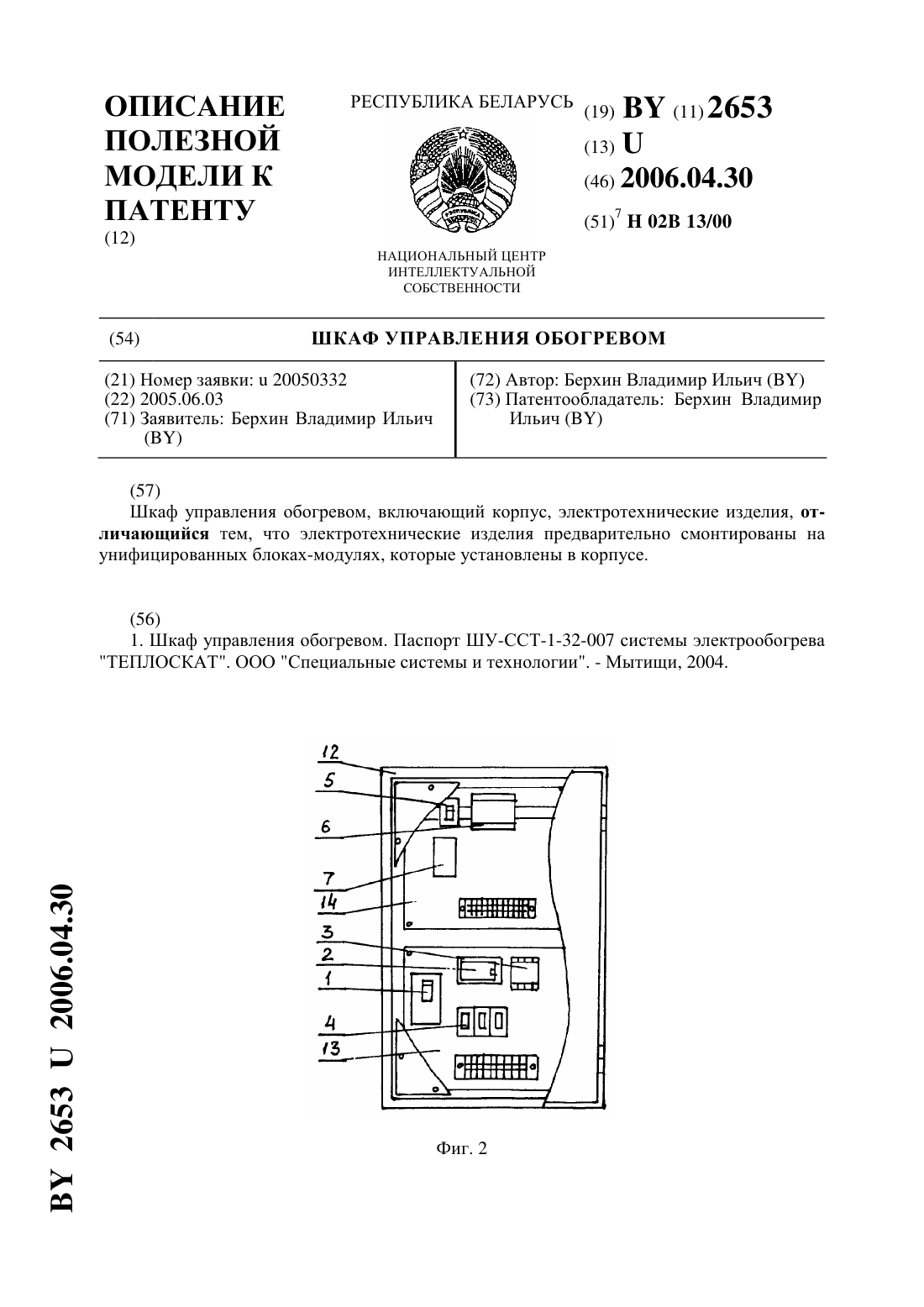

Шкаф управления обогревом

Номер патента: U 2653

Опубликовано: 30.04.2006

МПК: H02B 13/00

Метки: обогревом, управления, шкаф

Текст:

...электротехнические изделия вводной автоматический выключатель (АВ)1, устройство защитного отключения (УЗО)2 для защит от замыканий на землю (утечек), магнитный пускатель КМ(3), АВ 4 нагревательных устройств (НУ)8, АВ 5 цепей управления, регулятор (Р)6, реле управления (Ру)7 и датчик (Др)9 измеряемого параметра. В схеме можно выделить два блока блок силовых цепей 13 и блок цепей управления 14. На фиг. 2 представлен общий вид шкафа...

Коммутационная панель

Номер патента: U 2545

Опубликовано: 28.02.2006

Авторы: Коленников Иван Павлович, Коленников Павел Иванович, Ельев Станислав Витальевич

МПК: H02B 1/00

Текст:

...колодкой силовой цепи, с центральной токопроводящей шпилькой, по меньшей мере одной колодкой предохранителей электрической цепи со встроенной системой световой индикации перегорания предохранителей, колодками для установки реле с различной конфигурацией выходных штырей, по меньшей мере одной колодкой предохранителя силовой цепи, по меньшей мере одной угловой монтажной лапкой, на которой выполнены пазы во взаимно перпендикулярных...

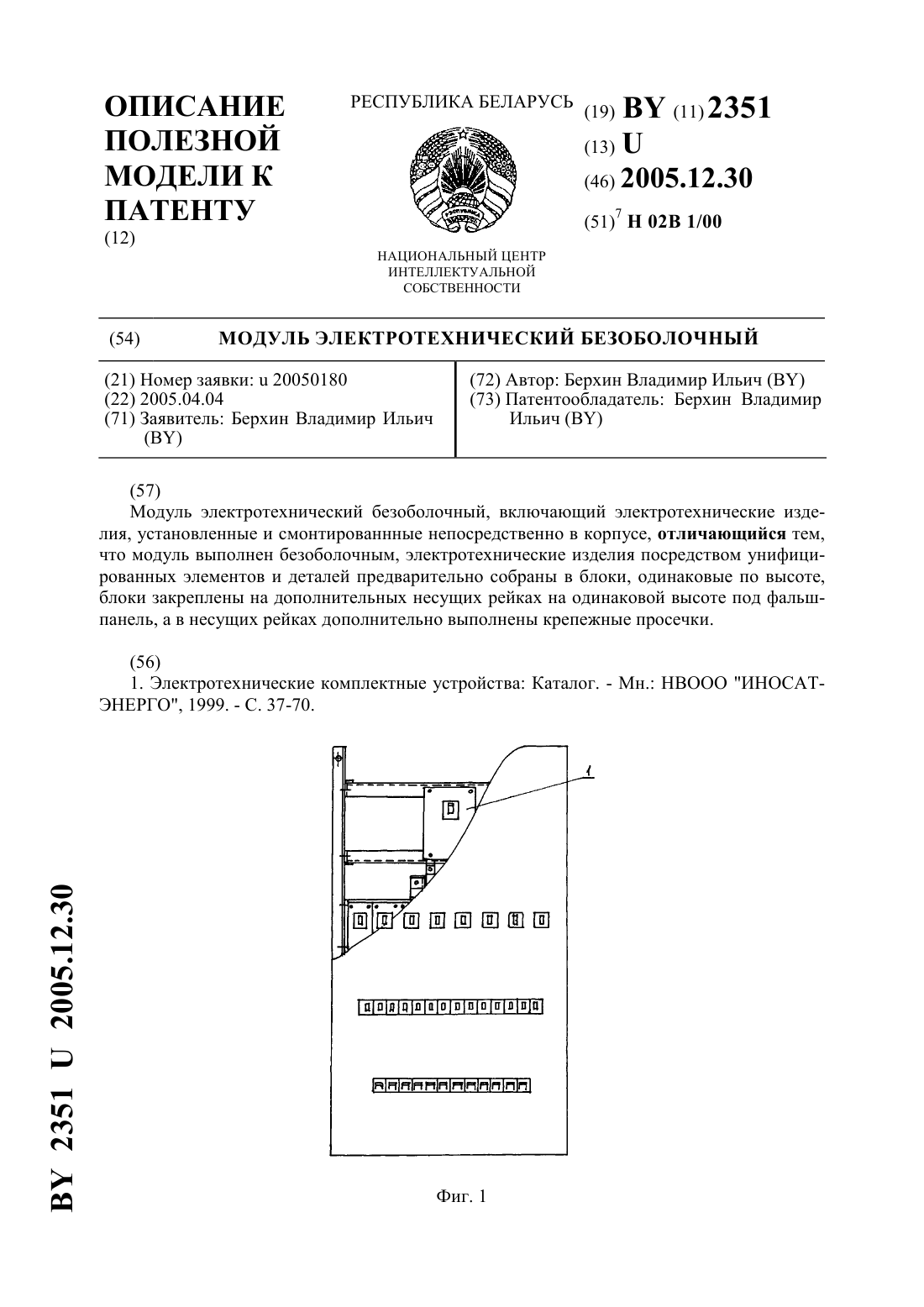

Модуль электротехнический безоболочный

Номер патента: U 2351

Опубликовано: 30.12.2005

МПК: H02B 1/00

Метки: модуль, безоболочный, электротехнический

Текст:

...замене подлежит начинка НКУ. Технической задачей создания полезной модели является упрощение, снижение стоимости, повышение удобства при изготовлении, восстановлении электрооборудования. Поставленная задача решается тем, что модуль электротехнический безоболочный, включающий электротехнические изделия, установленные и смонтированные непосредственно в корпусе, выполняется без корпуса, электротехнические изделия посредством унифицированных...

Запорное устройство для электрошкафа наружной установки

Номер патента: U 2063

Опубликовано: 30.09.2005

МПК: H02B 1/015

Метки: электрошкафа, наружной, установки, устройство, запорное

Текст:

...с осью, совмещенной с отверстием в дверке, пластиной с отверстием, совмещенным с отверстием первого кронштейна, замок, совмещенный с отверстием второго кронштейна и содержащий корпус и винтовую задвижку, состоящую из винта, задвижки и хвостовика ключ при этом корпус замка закреплен на ручке и выполнен из двух деталей стальной снаружи и вставки из цветного металла и дополнительно снабжен шпилькой, жестко закрепленной радиально и выступающей...

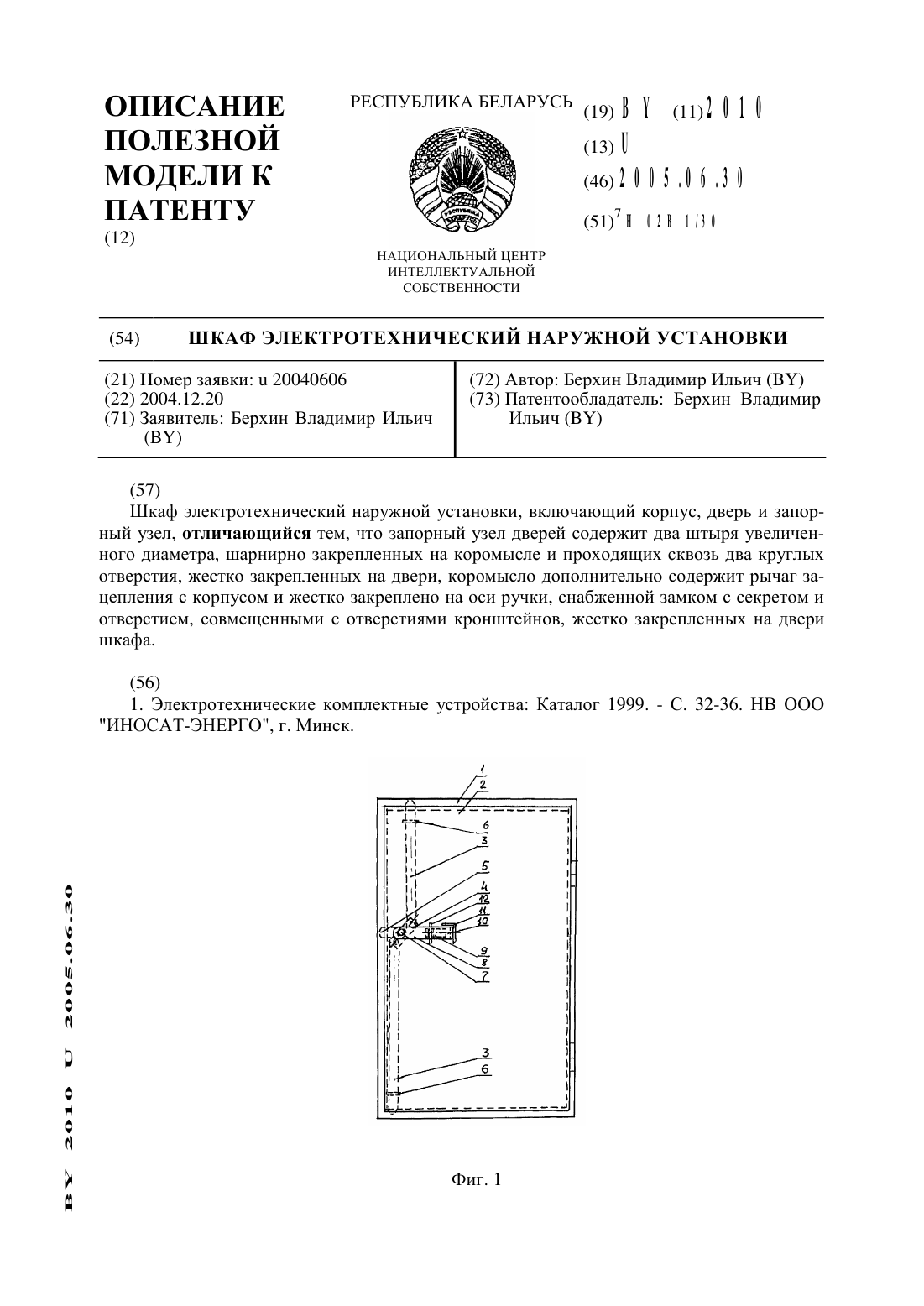

Шкаф электротехнический наружной установки

Номер патента: U 2010

Опубликовано: 30.06.2005

МПК: H02B 1/30

Метки: наружной, установки, шкаф, электротехнический

Текст:

...узлами для шкафов внутренней установки (для закрытых обслуживаемых помешений). Как правило, вновь установленные Шкафы эксплуатация укрепляет приваривают два кронштейна с отверстиями, в которые продевают Штырь диаметром 20 мм и запирают все это навесным замком. Об эстетике говорить не приходится.Технической задачей создания полезной модели является повышение надежности запирания дверей и эстетики внешнего вида. Поставленная задача...

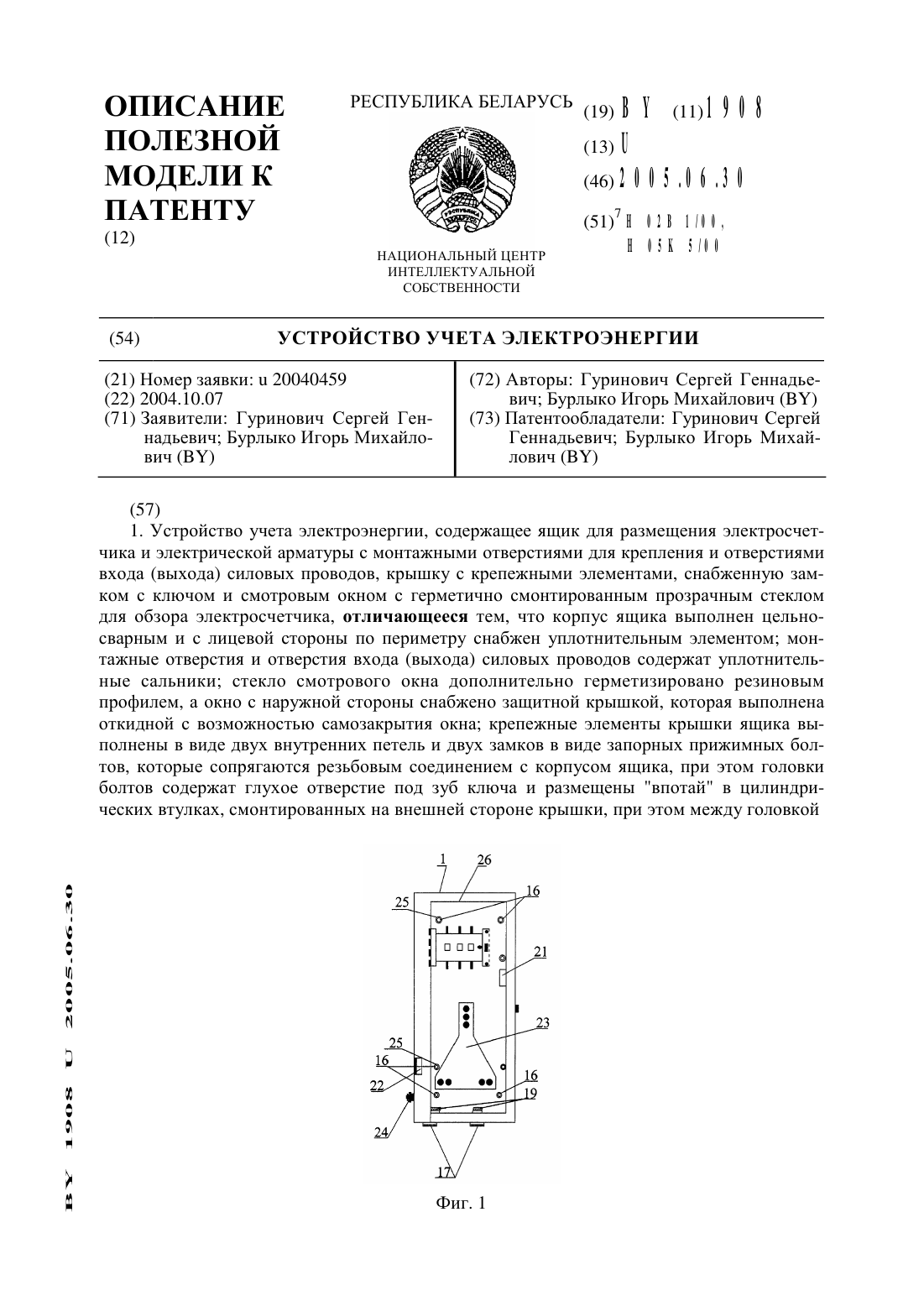

Устройство учета электроэнергии

Номер патента: U 1908

Опубликовано: 30.06.2005

Авторы: Бурлыко Игорь Михайлович, Гуринович Сергей Геннадьевич

МПК: H05K 5/00, H02B 1/00

Метки: электроэнергии, учета, устройство

Текст:

...Известного устройства электрического шкафа является низкая степень защищенности электроаппаратуры от неблагоприятных внешних условий (влажности,пыли и др.) и вандального обращения, ЧТО не позволяет размещать его вне закрытых помещений и использовать при выносном контроле и учете электрической энергии.Задачей полезной модели является устранение указанных недостатков и повышение степени защищенности электрического шкафа, а также...

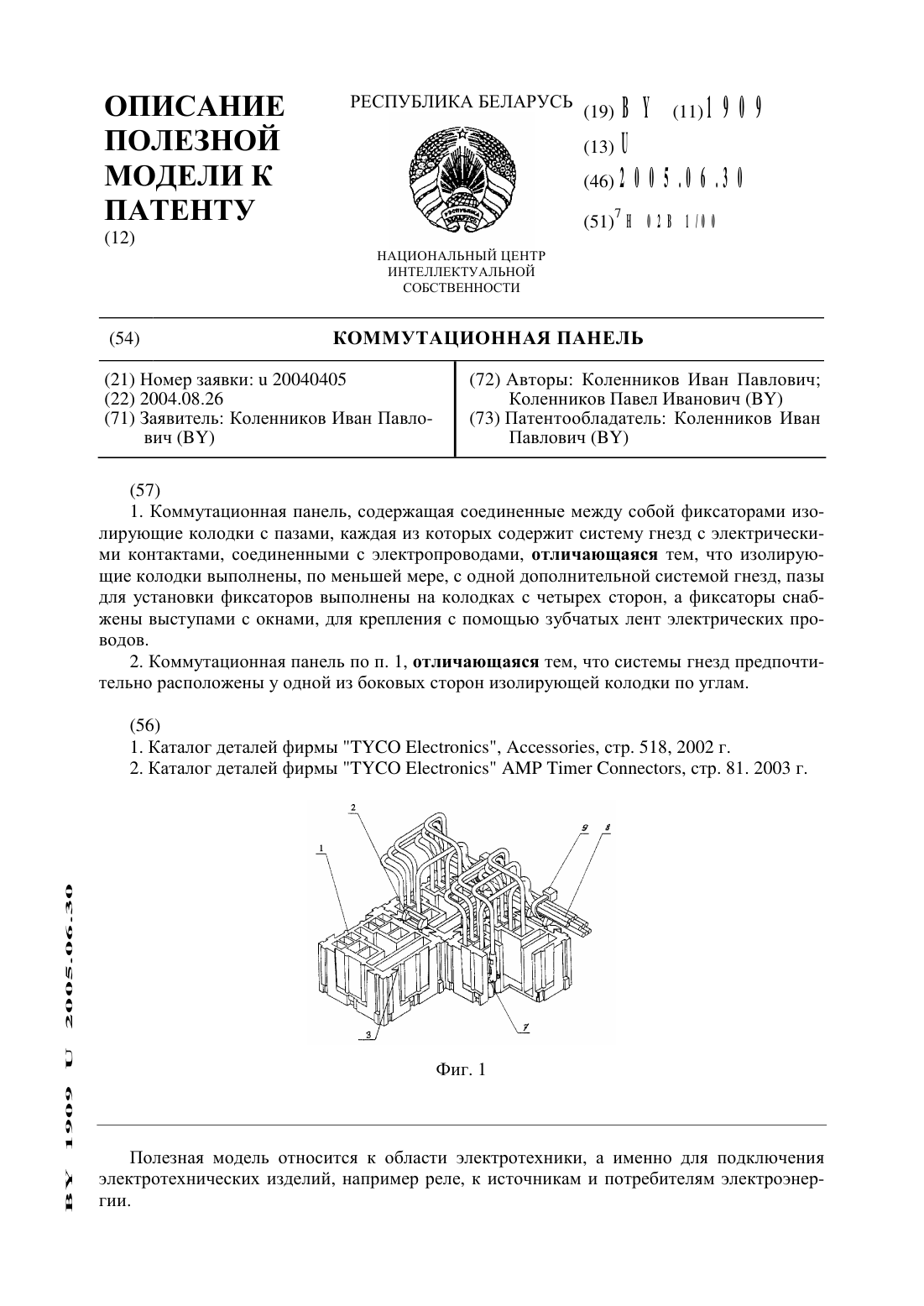

Коммутационная панель

Номер патента: U 1909

Опубликовано: 30.06.2005

Авторы: Коленников Павел Иванович, Коленников Иван Павлович

МПК: H02B 1/00

Текст:

...модели, обеспечивающей установку на одной колодке, по меньщей мере, двух реле вместо одного и образующей многорядную панель или панель любой конфигурации, позволяющую уменьщить габариты и материалоемкость конструкции, расщирить компоновочные возможности, а также обеспечить фиксацию проводов на плоскости коммутационной панели.Указанная задача достигается тем, что в коммутационной панели, содержащей соединенные между собой фиксаторами...

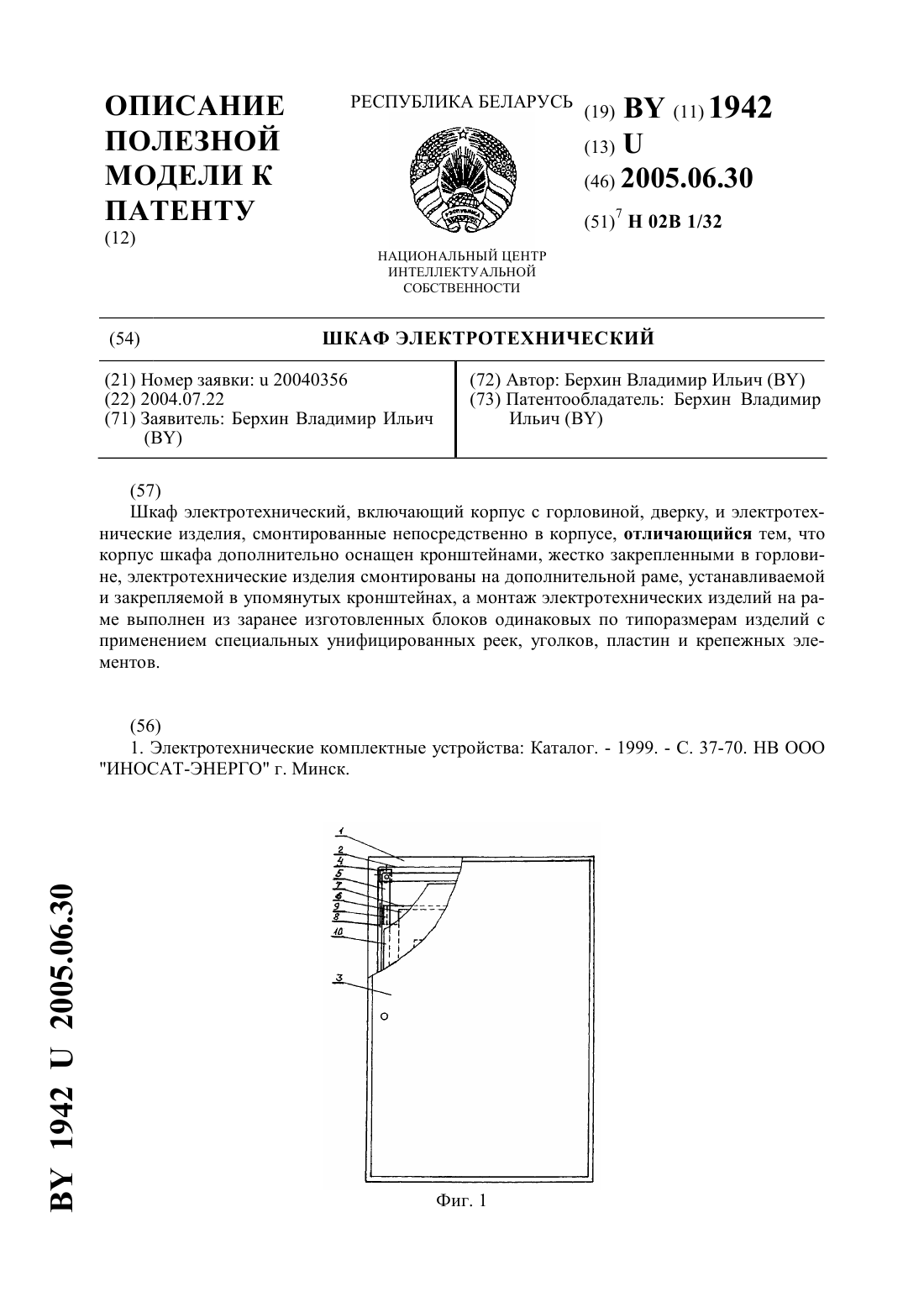

Шкаф электротехнический

Номер патента: U 1942

Опубликовано: 30.06.2005

МПК: H02B 1/32

Метки: шкаф, электротехнический

Текст:

...кронштейнами,жестко закрепленными в горловине, а монтаж электротехнических изделий выполнен на дополнительной раме из заранее изготовленных блоков однотипных изделий с применением реек, уголков, пластин и крепежных элементов. На фиг. 1 - общий вид шкафа (вид спереди). На фиг. 2 - общий вид шкафа (вид сверху). Корпус 1 шкафа с горловиной 2 закрывается дверкой 3. На горловине 2 жестко закреплены кронштейны 4. На раме 5 размещены...

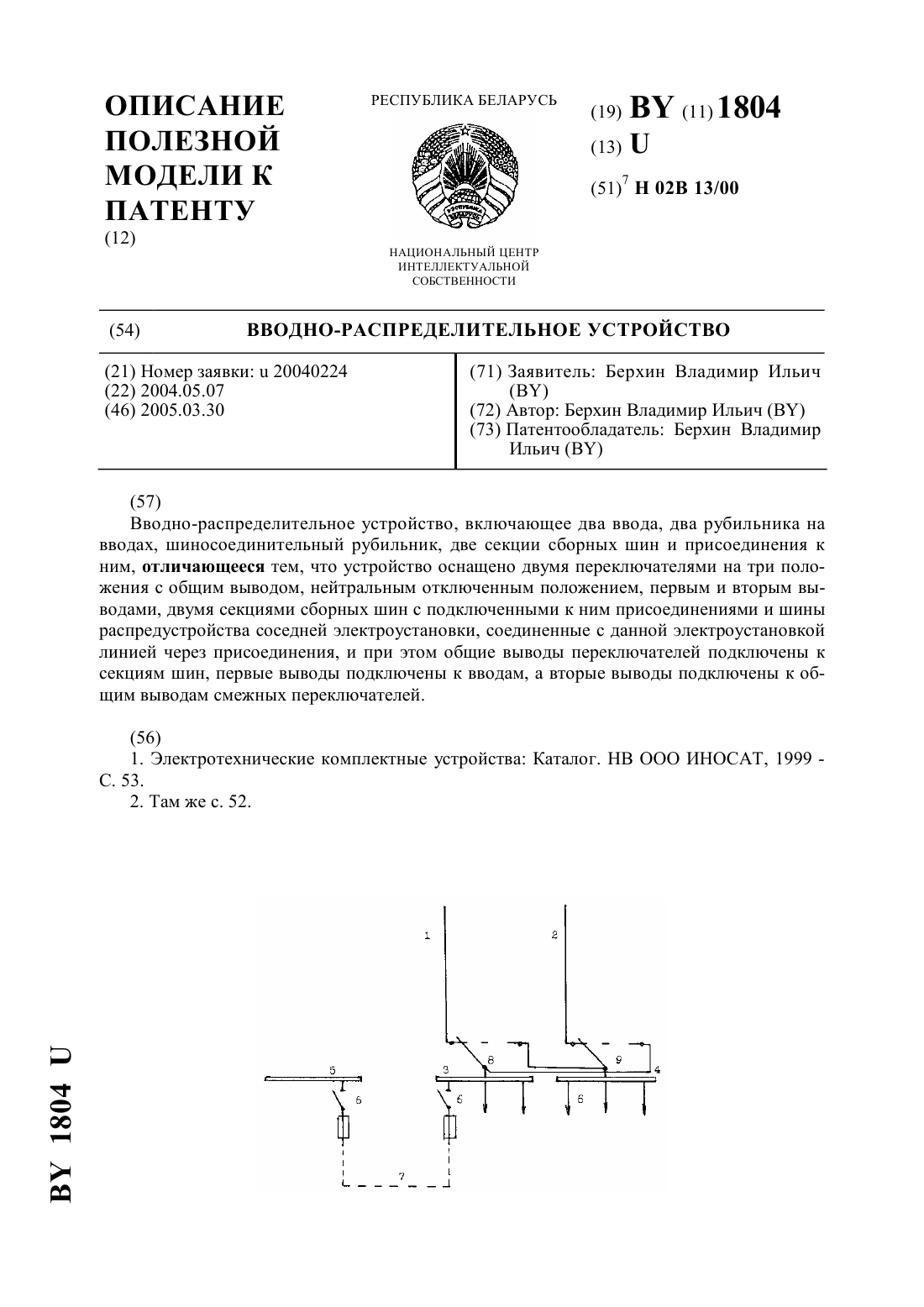

Вводно-распределительное устройство

Номер патента: U 1804

Опубликовано: 30.03.2005

МПК: H02B 13/00

Метки: вводно-распределительное, устройство

Текст:

...по линиям отходящих присоединений от соседнего распредустройства. Технической задачей создания полезной модели является упрощение схемы, повышение надежности и функциональных возможностей устройства. Достигается это тем, что вводно-распределительное устройство, включающее два ввода, два рубильника на вводах,шиносоединительный рубильник, две секции шин и присоединения к ним, оснащено двумя переключателями на три положения с общим выводом,...

Камера блочная одностороннего обслуживания

Номер патента: U 1710

Опубликовано: 30.12.2004

МПК: H02B 13/00

Метки: одностороннего, блочная, камера, обслуживания

Текст:

...двуплечими коромыслами с пазами, в которых скользят пальцы, натянутые пружинами перпендикулярно осям валов управления. На фиг. 1 представлен общий вид камеры. Корпус 1 включает боковую стенку 2 и лицевую панель 3. На боковой стенке 2 установлен коммутационный аппарат 4 с валом управления 5 и заземлитель 6 с валом управления 7. На валах управления 5 и 7 жестко закреплены соосноустановленные рычаги 8 со шлицами, выходящие на лицевую...

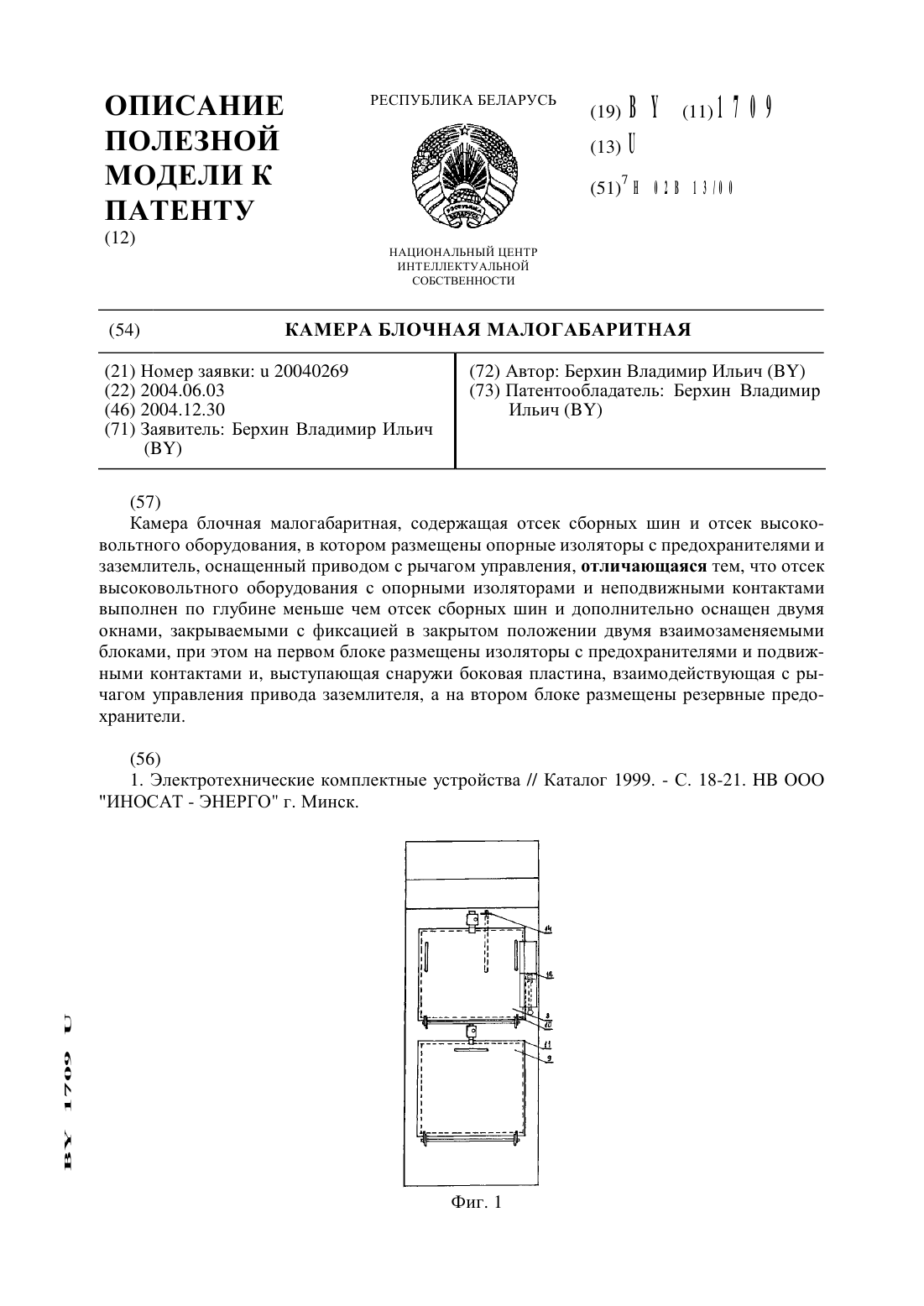

Камера блочная малогабаритная

Номер патента: U 1709

Опубликовано: 30.12.2004

МПК: H02B 13/00

Метки: блочная, камера, малогабаритная

Текст:

...блоками, причем на первом блоке размещены изоляторы с предохранителями и подвижными контактами и, выступающая снаружи боковая пластина, взаимодействующая с рычагом управления привода заземлителя, а на втором блоке размещены резервные предохранители.На фиг. 1 представлен общий вид камеры (вид спереди). На фиг. 2 общий вид камеры(вид сбоку). Камера состоит из отсека сборных шин 1 и отсека высоковольтного оборудования 2. В отсеке 2...

Крепежное устройство для встраиваемых в проемы в пустотелой стене технических блоков, в частности, распределительных щитков малой мощности

Номер патента: 6288

Опубликовано: 30.06.2004

Автор: МИКОВСКИ Лотар

МПК: H02B 1/40, H02G 3/12

Метки: встраиваемых, щитков, проемы, крепежное, пустотелой, малой, распределительных, стене, блоков, технических, мощности, устройство, частности

Текст:

...пример выполнения, монтажа и использования нового устройства представлен на чертежах и поясняется ниже подробнее. На чертежах изображены фиг. 1 - вид распределительного щитка малой мощности с боковыми крепежными устройствами до установки в проем пустотелой стены,фиг. 2 - вид распределительного щитка малой мощности по фиг. 1 во встроенном положении в пустотелой стене,фиг. 3 - вид отдельных деталей крепежного устройства и...

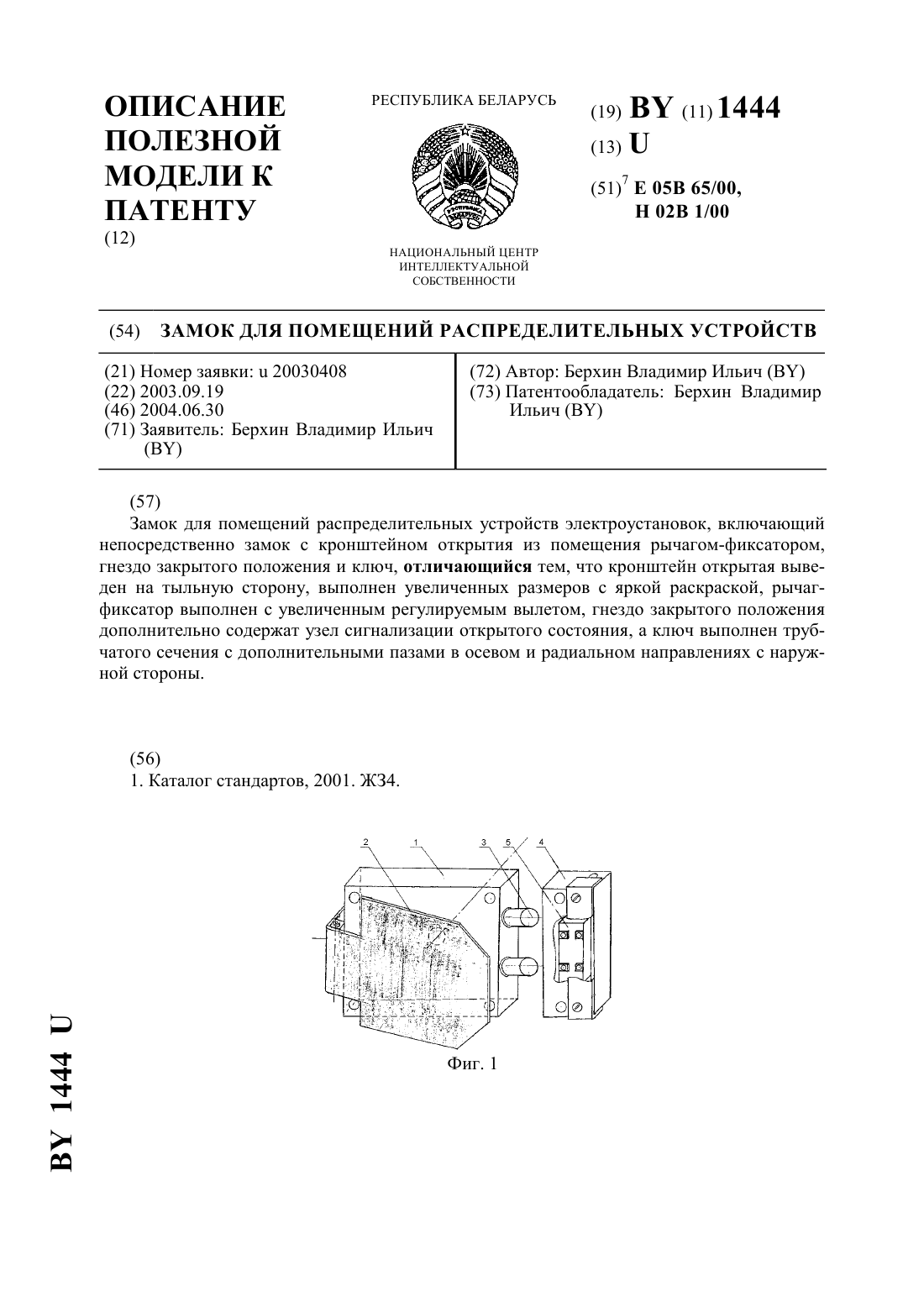

Замок для помещений распределительных устройств

Номер патента: U 1444

Опубликовано: 30.06.2004

МПК: E05B 65/00, H02B 1/00

Метки: устройств, замок, помещений, распределительных

Текст:

...из помещения и рычагом-фиксатором, гнездо закрытого положения и ключ, кронштейн открытия выведен на тыльную сторону (в помещение), выполнен увеличенных размеров с яркой раскраской, рычаг-фиксатор выполнен с увеличенным регулируемым вылетом,гнездо закрытого положения дополнительно содержит узел сигнализации открытого состояния, а ключ выполнен трубчатого сечения с дополнительными пазами в осевом и радиальном направлениях с наружной стороны....

Блочное распределительное устройство одностороннего обслуживания

Номер патента: U 1442

Опубликовано: 30.06.2004
