Вводно-распределительное устройство

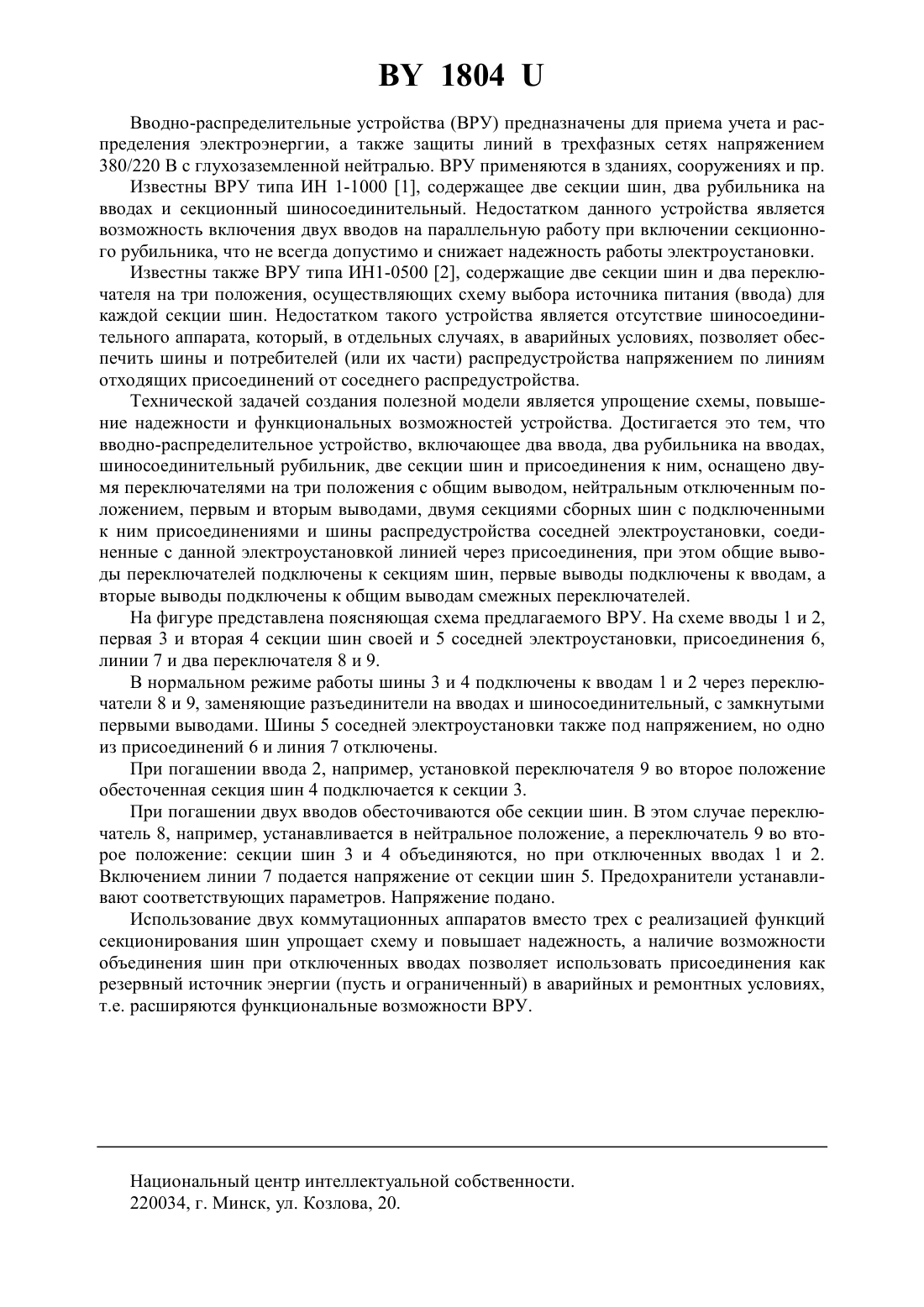

(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Вводно-распределительное устройство, включающее два ввода, два рубильника на вводах, шиносоединительный рубильник, две секции сборных шин и присоединения к ним, отличающееся тем, что устройство оснащено двумя переключателями на три положения с общим выводом, нейтральным отключенным положением, первым и вторым выводами, двумя секциями сборных шин с подключенными к ним присоединениями и шины распредустройства соседней электроустановки, соединенные с данной электроустановкой линией через присоединения, и при этом общие выводы переключателей подключены к секциям шин, первые выводы подключены к вводам, а вторые выводы подключены к общим выводам смежных переключателей.(56) 1. Электротехнические комплектные устройства Каталог. НВ ООО ИНОСАТ, 1999 С. 53. 2. Там же с. 52. 1804 Вводно-распределительные устройства (ВРУ) предназначены для приема учета и распределения электроэнергии, а также защиты линий в трехфазных сетях напряжением 380/220 В с глухозаземленной нейтралью. ВРУ применяются в зданиях, сооружениях и пр. Известны ВРУ типа ИН 1-1000 1, содержащее две секции шин, два рубильника на вводах и секционный шиносоединительный. Недостатком данного устройства является возможность включения двух вводов на параллельную работу при включении секционного рубильника, что не всегда допустимо и снижает надежность работы электроустановки. Известны также ВРУ типа ИН 1-0500 2, содержащие две секции шин и два переключателя на три положения, осуществляющих схему выбора источника питания (ввода) для каждой секции шин. Недостатком такого устройства является отсутствие шиносоединительного аппарата, который, в отдельных случаях, в аварийных условиях, позволяет обеспечить шины и потребителей (или их части) распредустройства напряжением по линиям отходящих присоединений от соседнего распредустройства. Технической задачей создания полезной модели является упрощение схемы, повышение надежности и функциональных возможностей устройства. Достигается это тем, что вводно-распределительное устройство, включающее два ввода, два рубильника на вводах,шиносоединительный рубильник, две секции шин и присоединения к ним, оснащено двумя переключателями на три положения с общим выводом, нейтральным отключенным положением, первым и вторым выводами, двумя секциями сборных шин с подключенными к ним присоединениями и шины распредустройства соседней электроустановки, соединенные с данной электроустановкой линией через присоединения, при этом общие выводы переключателей подключены к секциям шин, первые выводы подключены к вводам, а вторые выводы подключены к общим выводам смежных переключателей. На фигуре представлена поясняющая схема предлагаемого ВРУ. На схеме вводы 1 и 2,первая 3 и вторая 4 секции шин своей и 5 соседней электроустановки, присоединения 6,линии 7 и два переключателя 8 и 9. В нормальном режиме работы шины 3 и 4 подключены к вводам 1 и 2 через переключатели 8 и 9, заменяющие разъединители на вводах и шиносоединительный, с замкнутыми первыми выводами. Шины 5 соседней электроустановки также под напряжением, но одно из присоединений 6 и линия 7 отключены. При погашении ввода 2, например, установкой переключателя 9 во второе положение обесточенная секция шин 4 подключается к секции 3. При погашении двух вводов обесточиваются обе секции шин. В этом случае переключатель 8, например, устанавливается в нейтральное положение, а переключатель 9 во второе положение секции шин 3 и 4 объединяются, но при отключенных вводах 1 и 2. Включением линии 7 подается напряжение от секции шин 5. Предохранители устанавливают соответствующих параметров. Напряжение подано. Использование двух коммутационных аппаратов вместо трех с реализацией функций секционирования шин упрощает схему и повышает надежность, а наличие возможности объединения шин при отключенных вводах позволяет использовать присоединения как резервный источник энергии (пусть и ограниченный) в аварийных и ремонтных условиях,т.е. расширяются функциональные возможности ВРУ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
