Шкаф управления обогревом

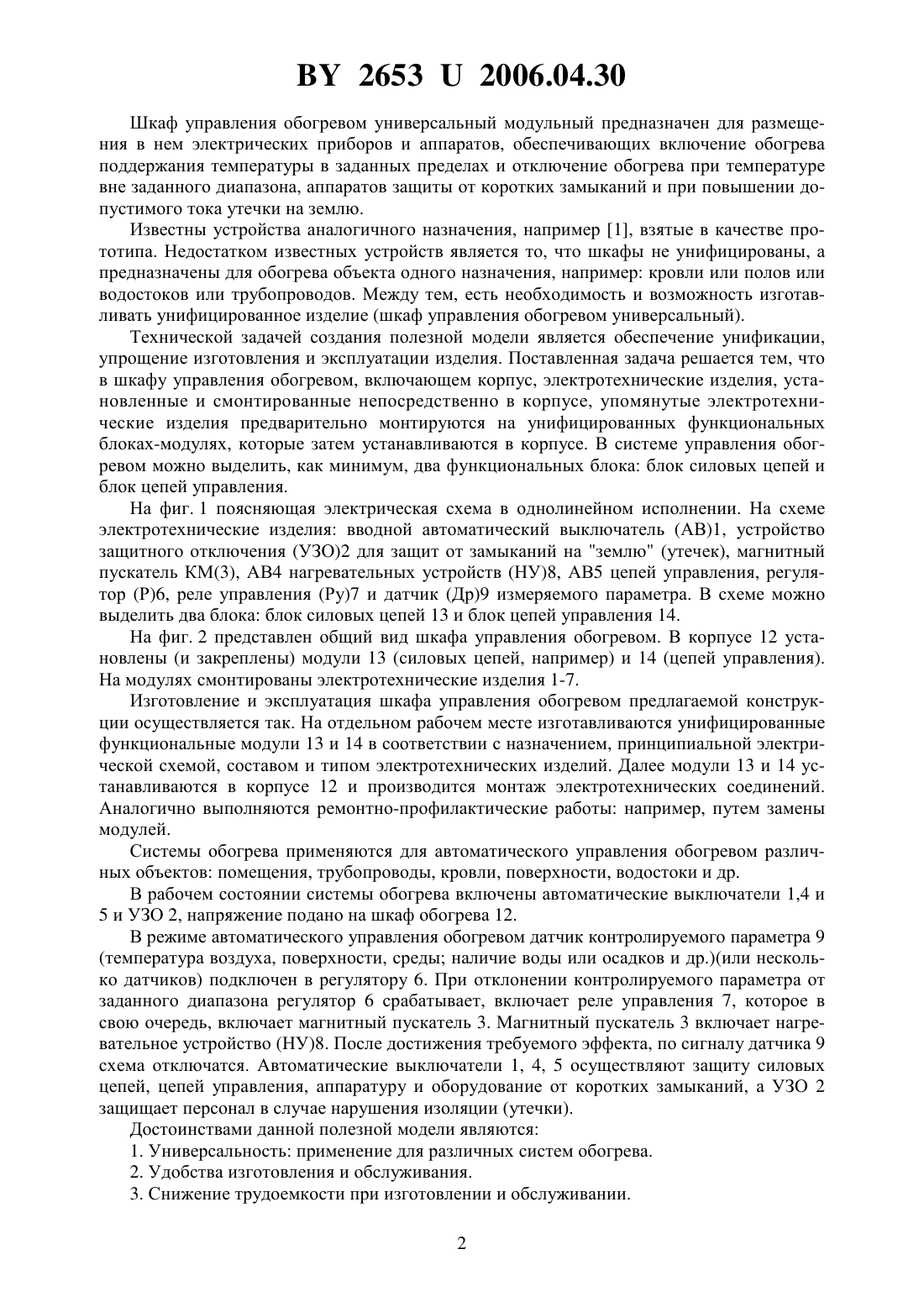

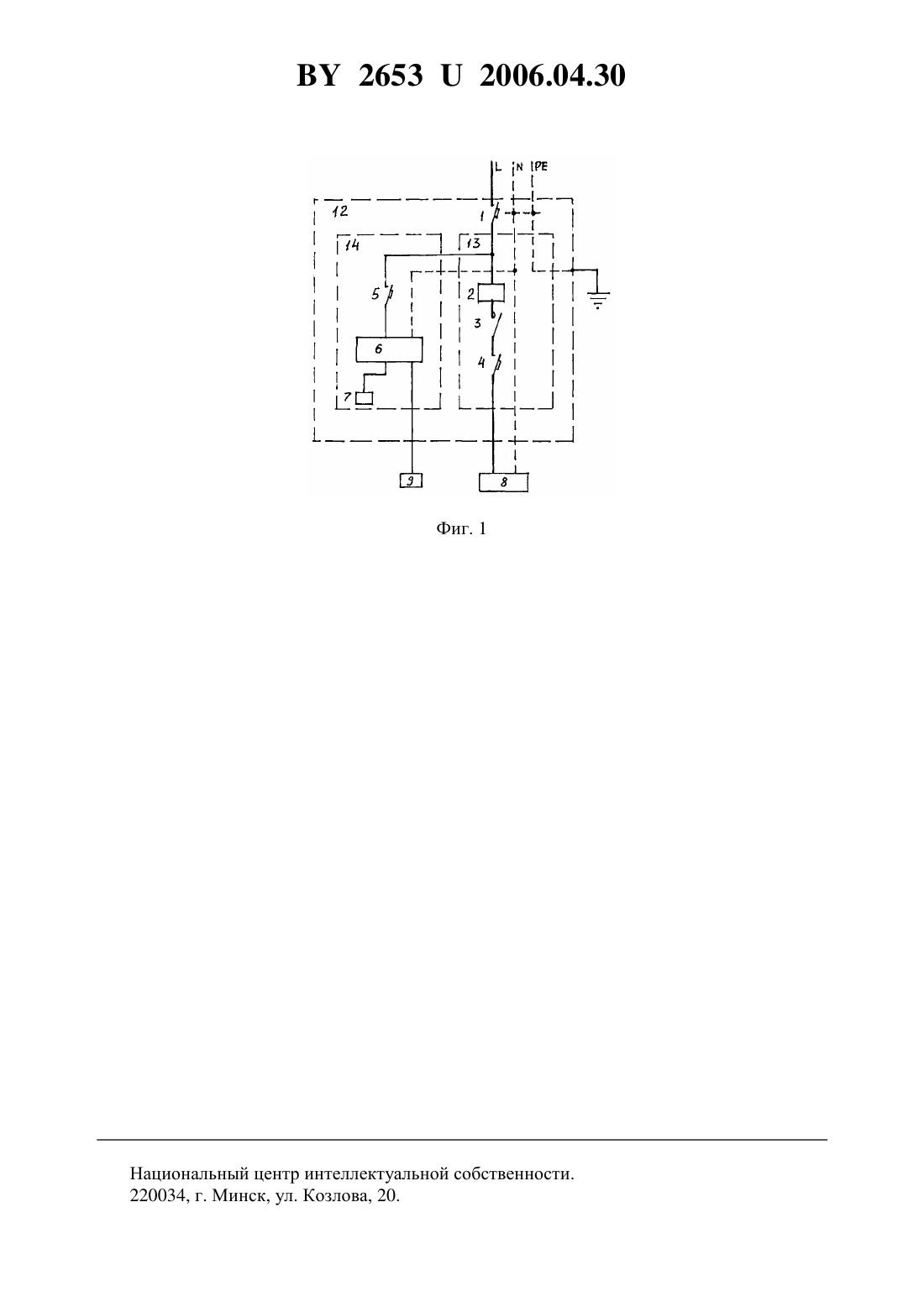

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Шкаф управления обогревом, включающий корпус, электротехнические изделия, отличающийся тем, что электротехнические изделия предварительно смонтированы на унифицированных блоках-модулях, которые установлены в корпусе.(56) 1. Шкаф управления обогревом. Паспорт ШУ-ССТ-1-32-007 системы электрообогрева ТЕПЛОСКАТ. ООО Специальные системы и технологии. - Мытищи, 2004. 26532006.04.30 Шкаф управления обогревом универсальный модульный предназначен для размещения в нем электрических приборов и аппаратов, обеспечивающих включение обогрева поддержания температуры в заданных пределах и отключение обогрева при температуре вне заданного диапазона, аппаратов защиты от коротких замыканий и при повышении допустимого тока утечки на землю. Известны устройства аналогичного назначения, например 1, взятые в качестве прототипа. Недостатком известных устройств является то, что шкафы не унифицированы, а предназначены для обогрева объекта одного назначения, например кровли или полов или водостоков или трубопроводов. Между тем, есть необходимость и возможность изготавливать унифицированное изделие (шкаф управления обогревом универсальный). Технической задачей создания полезной модели является обеспечение унификации,упрощение изготовления и эксплуатации изделия. Поставленная задача решается тем, что в шкафу управления обогревом, включающем корпус, электротехнические изделия, установленные и смонтированные непосредственно в корпусе, упомянутые электротехнические изделия предварительно монтируются на унифицированных функциональных блоках-модулях, которые затем устанавливаются в корпусе. В системе управления обогревом можно выделить, как минимум, два функциональных блока блок силовых цепей и блок цепей управления. На фиг. 1 поясняющая электрическая схема в однолинейном исполнении. На схеме электротехнические изделия вводной автоматический выключатель (АВ)1, устройство защитного отключения (УЗО)2 для защит от замыканий на землю (утечек), магнитный пускатель КМ(3), АВ 4 нагревательных устройств (НУ)8, АВ 5 цепей управления, регулятор (Р)6, реле управления (Ру)7 и датчик (Др)9 измеряемого параметра. В схеме можно выделить два блока блок силовых цепей 13 и блок цепей управления 14. На фиг. 2 представлен общий вид шкафа управления обогревом. В корпусе 12 установлены (и закреплены) модули 13 (силовых цепей, например) и 14 (цепей управления). На модулях смонтированы электротехнические изделия 1-7. Изготовление и эксплуатация шкафа управления обогревом предлагаемой конструкции осуществляется так. На отдельном рабочем месте изготавливаются унифицированные функциональные модули 13 и 14 в соответствии с назначением, принципиальной электрической схемой, составом и типом электротехнических изделий. Далее модули 13 и 14 устанавливаются в корпусе 12 и производится монтаж электротехнических соединений. Аналогично выполняются ремонтно-профилактические работы например, путем замены модулей. Системы обогрева применяются для автоматического управления обогревом различных объектов помещения, трубопроводы, кровли, поверхности, водостоки и др. В рабочем состоянии системы обогрева включены автоматические выключатели 1,4 и 5 и УЗО 2, напряжение подано на шкаф обогрева 12. В режиме автоматического управления обогревом датчик контролируемого параметра 9(температура воздуха, поверхности, среды наличие воды или осадков и др.)(или несколько датчиков) подключен в регулятору 6. При отклонении контролируемого параметра от заданного диапазона регулятор 6 срабатывает, включает реле управления 7, которое в свою очередь, включает магнитный пускатель 3. Магнитный пускатель 3 включает нагревательное устройство (НУ)8. После достижения требуемого эффекта, по сигналу датчика 9 схема отключатся. Автоматические выключатели 1, 4, 5 осуществляют защиту силовых цепей, цепей управления, аппаратуру и оборудование от коротких замыканий, а УЗО 2 защищает персонал в случае нарушения изоляции (утечки). Достоинствами данной полезной модели являются 1. Универсальность применение для различных систем обогрева. 2. Удобства изготовления и обслуживания. 3. Снижение трудоемкости при изготовлении и обслуживании. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
