Шкаф электротехнический

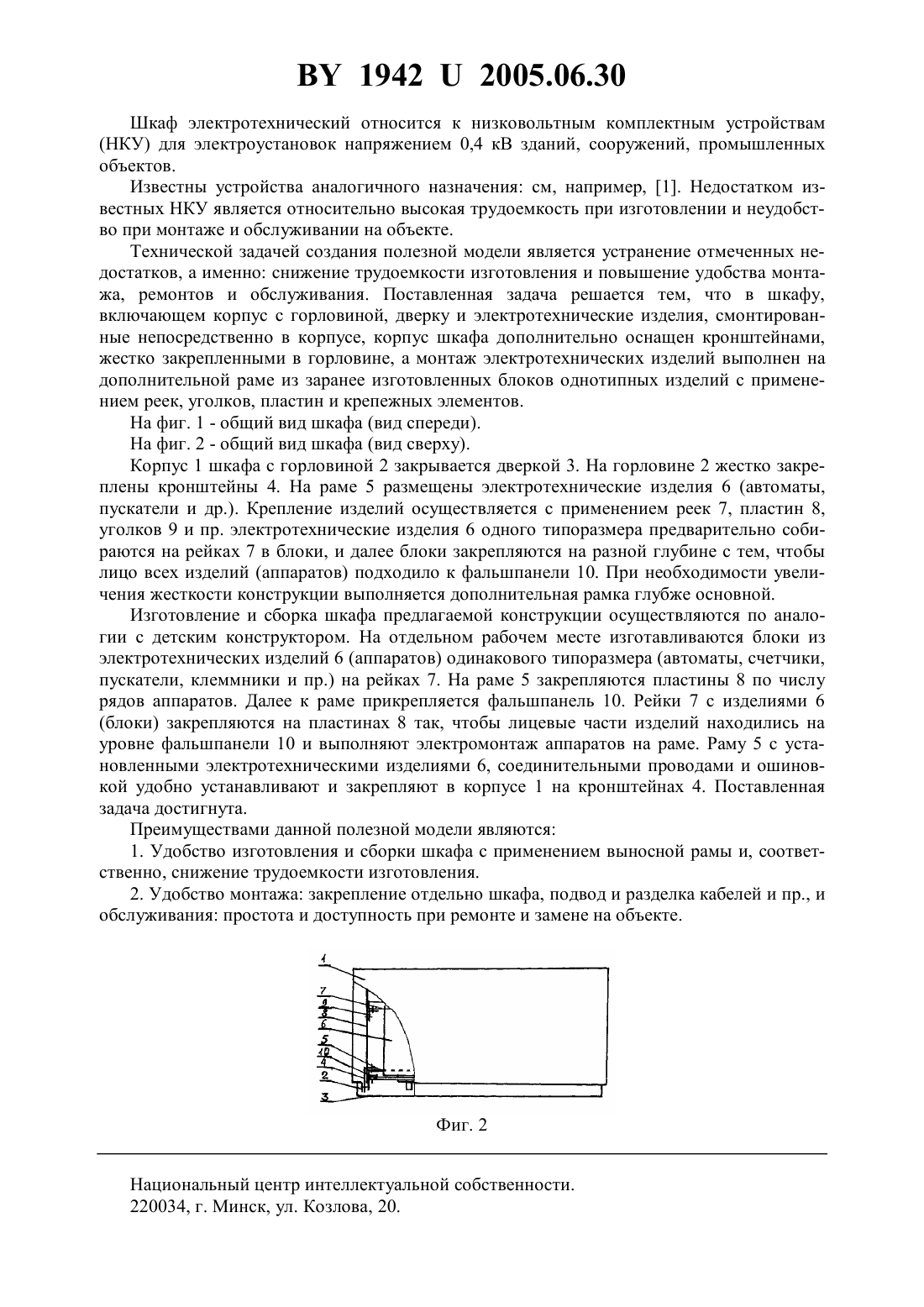

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Шкаф электротехнический, включающий корпус с горловиной, дверку, и электротехнические изделия, смонтированные непосредственно в корпусе, отличающийся тем, что корпус шкафа дополнительно оснащен кронштейнами, жестко закрепленными в горловине, электротехнические изделия смонтированы на дополнительной раме, устанавливаемой и закрепляемой в упомянутых кронштейнах, а монтаж электротехнических изделий на раме выполнен из заранее изготовленных блоков одинаковых по типоразмерам изделий с применением специальных унифицированных реек, уголков, пластин и крепежных элементов.(56) 1. Электротехнические комплектные устройства Каталог. - 1999. - С. 37-70.ООО ИНОСАТ-ЭНЕРГО г. Минск. 19422005.06.30 Шкаф электротехнический относится к низковольтным комплектным устройствам(НКУ) для электроустановок напряжением 0,4 кВ зданий, сооружений, промышленных объектов. Известны устройства аналогичного назначения см, например, 1. Недостатком известных НКУ является относительно высокая трудоемкость при изготовлении и неудобство при монтаже и обслуживании на объекте. Технической задачей создания полезной модели является устранение отмеченных недостатков, а именно снижение трудоемкости изготовления и повышение удобства монтажа, ремонтов и обслуживания. Поставленная задача решается тем, что в шкафу,включающем корпус с горловиной, дверку и электротехнические изделия, смонтированные непосредственно в корпусе, корпус шкафа дополнительно оснащен кронштейнами,жестко закрепленными в горловине, а монтаж электротехнических изделий выполнен на дополнительной раме из заранее изготовленных блоков однотипных изделий с применением реек, уголков, пластин и крепежных элементов. На фиг. 1 - общий вид шкафа (вид спереди). На фиг. 2 - общий вид шкафа (вид сверху). Корпус 1 шкафа с горловиной 2 закрывается дверкой 3. На горловине 2 жестко закреплены кронштейны 4. На раме 5 размещены электротехнические изделия 6 (автоматы,пускатели и др.). Крепление изделий осуществляется с применением реек 7, пластин 8,уголков 9 и пр. электротехнические изделия 6 одного типоразмера предварительно собираются на рейках 7 в блоки, и далее блоки закрепляются на разной глубине с тем, чтобы лицо всех изделий (аппаратов) подходило к фальшпанели 10. При необходимости увеличения жесткости конструкции выполняется дополнительная рамка глубже основной. Изготовление и сборка шкафа предлагаемой конструкции осуществляются по аналогии с детским конструктором. На отдельном рабочем месте изготавливаются блоки из электротехнических изделий 6 (аппаратов) одинакового типоразмера (автоматы, счетчики,пускатели, клеммники и пр.) на рейках 7. На раме 5 закрепляются пластины 8 по числу рядов аппаратов. Далее к раме прикрепляется фальшпанель 10. Рейки 7 с изделиями 6(блоки) закрепляются на пластинах 8 так, чтобы лицевые части изделий находились на уровне фальшпанели 10 и выполняют электромонтаж аппаратов на раме. Раму 5 с установленными электротехническими изделиями 6, соединительными проводами и ошиновкой удобно устанавливают и закрепляют в корпусе 1 на кронштейнах 4. Поставленная задача достигнута. Преимуществами данной полезной модели являются 1. Удобство изготовления и сборки шкафа с применением выносной рамы и, соответственно, снижение трудоемкости изготовления. 2. Удобство монтажа закрепление отдельно шкафа, подвод и разделка кабелей и пр., и обслуживания простота и доступность при ремонте и замене на объекте. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
