Модуль электротехнический безоболочный

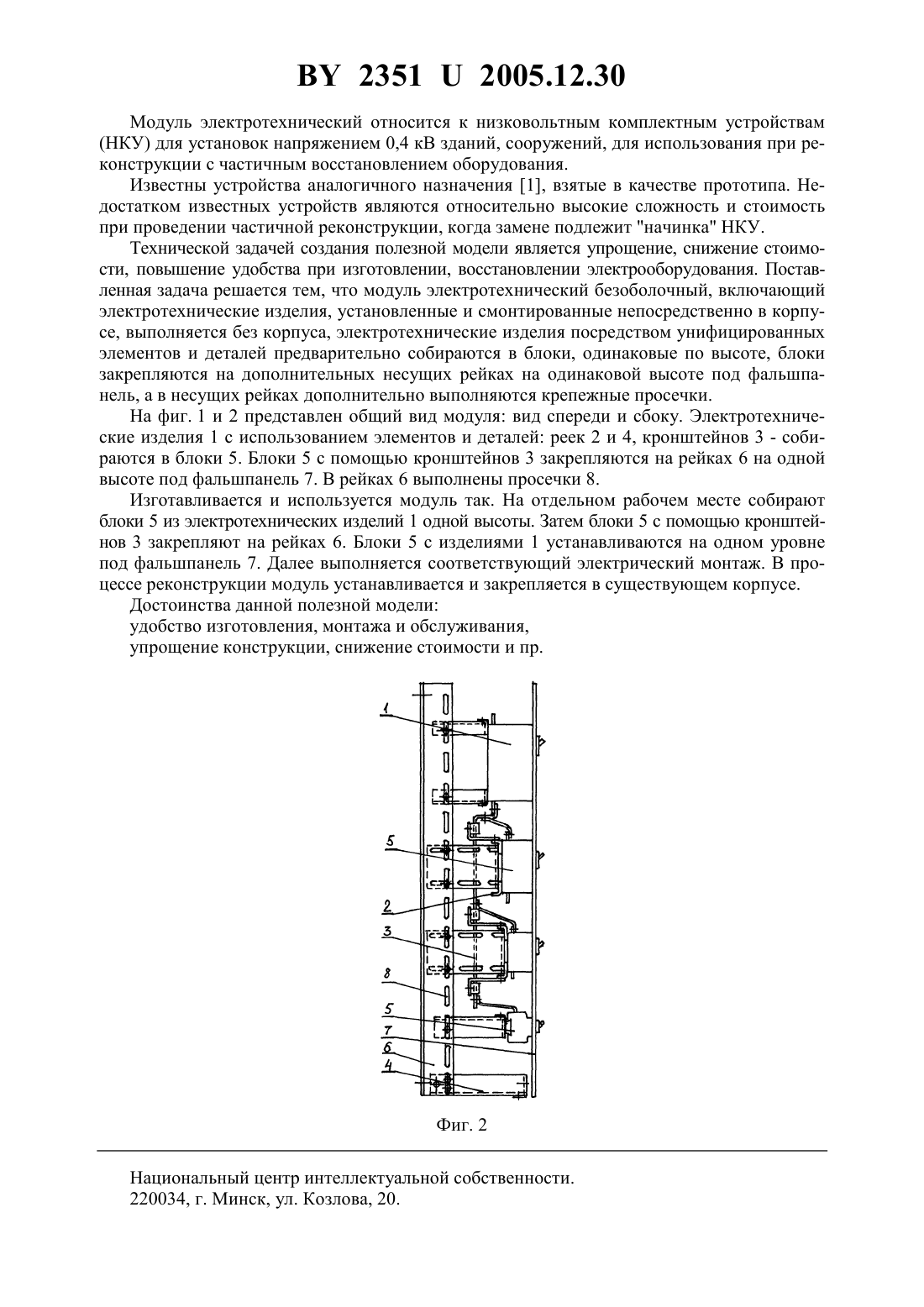

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Модуль электротехнический безоболочный, включающий электротехнические изделия, установленные и смонтированнные непосредственно в корпусе, отличающийся тем,что модуль выполнен безоболочным, электротехнические изделия посредством унифицированных элементов и деталей предварительно собраны в блоки, одинаковые по высоте,блоки закреплены на дополнительных несущих рейках на одинаковой высоте под фальшпанель, а в несущих рейках дополнительно выполнены крепежные просечки.(56) 1. Электротехнические комплектные устройства Каталог. - Мн. НВООО ИНОСАТЭНЕРГО, 1999. - С. 37-70. 23512005.12.30 Модуль электротехнический относится к низковольтным комплектным устройствам(НКУ) для установок напряжением 0,4 кВ зданий, сооружений, для использования при реконструкции с частичным восстановлением оборудования. Известны устройства аналогичного назначения 1, взятые в качестве прототипа. Недостатком известных устройств являются относительно высокие сложность и стоимость при проведении частичной реконструкции, когда замене подлежит начинка НКУ. Технической задачей создания полезной модели является упрощение, снижение стоимости, повышение удобства при изготовлении, восстановлении электрооборудования. Поставленная задача решается тем, что модуль электротехнический безоболочный, включающий электротехнические изделия, установленные и смонтированные непосредственно в корпусе, выполняется без корпуса, электротехнические изделия посредством унифицированных элементов и деталей предварительно собираются в блоки, одинаковые по высоте, блоки закрепляются на дополнительных несущих рейках на одинаковой высоте под фальшпанель, а в несущих рейках дополнительно выполняются крепежные просечки. На фиг. 1 и 2 представлен общий вид модуля вид спереди и сбоку. Электротехнические изделия 1 с использованием элементов и деталей реек 2 и 4, кронштейнов 3 - собираются в блоки 5. Блоки 5 с помощью кронштейнов 3 закрепляются на рейках 6 на одной высоте под фальшпанель 7. В рейках 6 выполнены просечки 8. Изготавливается и используется модуль так. На отдельном рабочем месте собирают блоки 5 из электротехнических изделий 1 одной высоты. Затем блоки 5 с помощью кронштейнов 3 закрепляют на рейках 6. Блоки 5 с изделиями 1 устанавливаются на одном уровне под фальшпанель 7. Далее выполняется соответствующий электрический монтаж. В процессе реконструкции модуль устанавливается и закрепляется в существующем корпусе. Достоинства данной полезной модели удобство изготовления, монтажа и обслуживания,упрощение конструкции, снижение стоимости и пр. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
