Запорное устройство для электрошкафа наружной установки

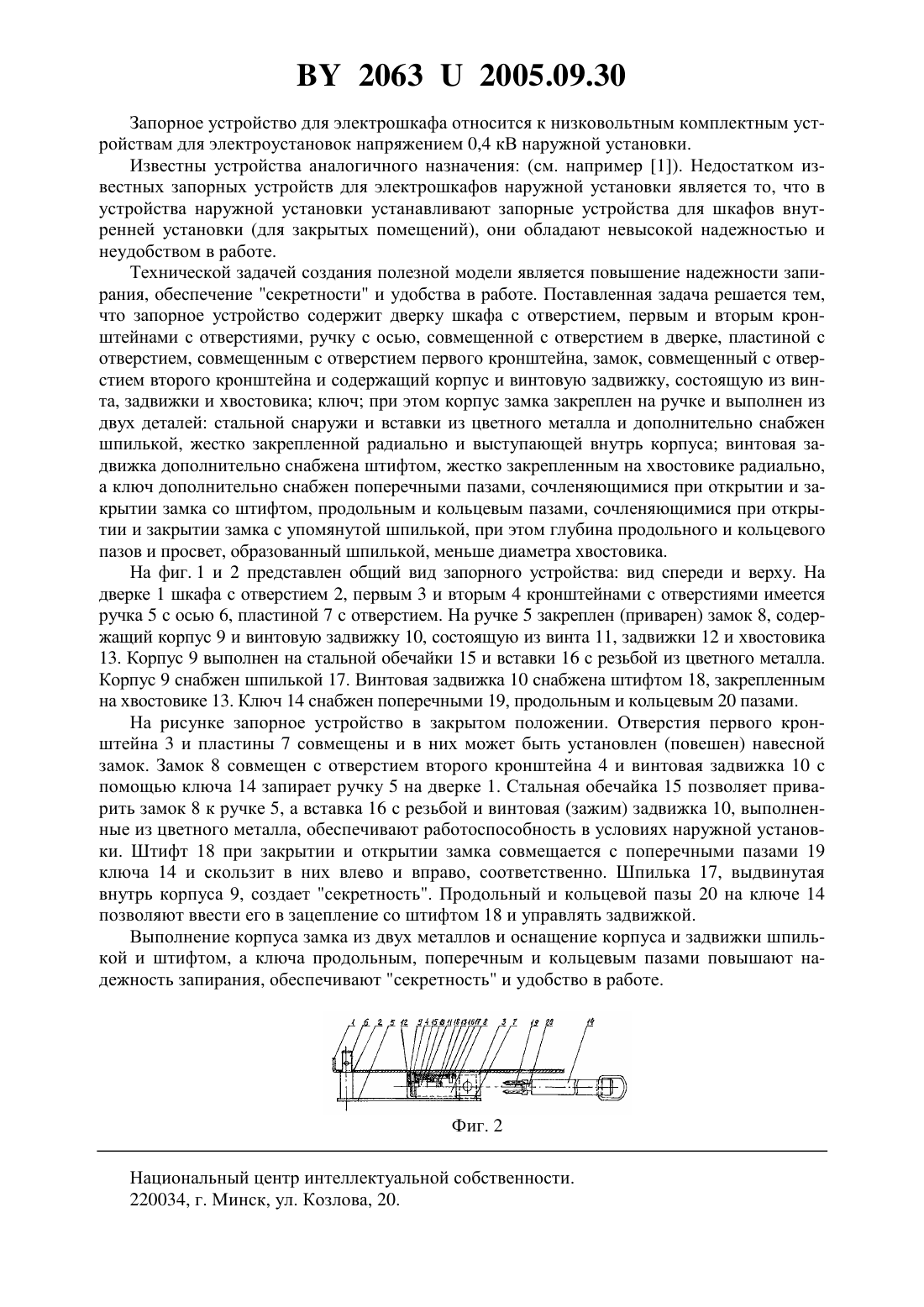

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАПОРНОЕ УСТРОЙСТВО ДЛЯ ЭЛЕКТРОШКАФА НАРУЖНОЙ УСТАНОВКИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Запорное устройство для электрошкафа наружной установки, включающее дверку шкафа с отверстием, первым и вторым кронштейнами с отверстиями ручку с осью, совмещенной с отверстием в дверке, пластиной с отверстием, совмещенным с отверстием первого кронштейна, замок, совмещенный с отверстием второго кронштейна и содержащий корпус и винтовую задвижку, состоящую из винта, задвижки и хвостовика а также ключ, отличающееся тем, что корпус замка закреплен на ручке и выполнен из двух деталей стальной снаружи и вставки из цветного металла и дополнительно снабжен шпилькой, жестко закрепленной радиально и выступающей внутрь корпуса винтовая задвижка дополнительно снабжена шрифтом, жестко закрепленным на хвостовике радиально,ключ дополнительно снабжен поперечными пазами, сочленяющимися при открытии и закрытии замка со штифтом, продольным и кольцевым пазами, сочленяющимися при открытии и закрытии замка с упомянутой шпилькой, при этом глубина продольного и кольцевого пазов и просвет, образованный шпилькой, меньше диаметра хвостовика.(56) 1. Электротехнические комплектные устройства Каталог. - Минск, НВ ООО ИНОСАТ-ЭНЕРГО, 1999. - С. 32-36 г. 20632005.09.30 Запорное устройство для электрошкафа относится к низковольтным комплектным устройствам для электроустановок напряжением 0,4 кВ наружной установки. Известны устройства аналогичного назначения (см. например 1). Недостатком известных запорных устройств для электрошкафов наружной установки является то, что в устройства наружной установки устанавливают запорные устройства для шкафов внутренней установки (для закрытых помещений), они обладают невысокой надежностью и неудобством в работе. Технической задачей создания полезной модели является повышение надежности запирания, обеспечение секретности и удобства в работе. Поставленная задача решается тем,что запорное устройство содержит дверку шкафа с отверстием, первым и вторым кронштейнами с отверстиями, ручку с осью, совмещенной с отверстием в дверке, пластиной с отверстием, совмещенным с отверстием первого кронштейна, замок, совмещенный с отверстием второго кронштейна и содержащий корпус и винтовую задвижку, состоящую из винта, задвижки и хвостовика ключ при этом корпус замка закреплен на ручке и выполнен из двух деталей стальной снаружи и вставки из цветного металла и дополнительно снабжен шпилькой, жестко закрепленной радиально и выступающей внутрь корпуса винтовая задвижка дополнительно снабжена штифтом, жестко закрепленным на хвостовике радиально,а ключ дополнительно снабжен поперечными пазами, сочленяющимися при открытии и закрытии замка со штифтом, продольным и кольцевым пазами, сочленяющимися при открытии и закрытии замка с упомянутой шпилькой, при этом глубина продольного и кольцевого пазов и просвет, образованный шпилькой, меньше диаметра хвостовика. На фиг. 1 и 2 представлен общий вид запорного устройства вид спереди и верху. На дверке 1 шкафа с отверстием 2, первым 3 и вторым 4 кронштейнами с отверстиями имеется ручка 5 с осью 6, пластиной 7 с отверстием. На ручке 5 закреплен (приварен) замок 8, содержащий корпус 9 и винтовую задвижку 10, состоящую из винта 11, задвижки 12 и хвостовика 13. Корпус 9 выполнен на стальной обечайки 15 и вставки 16 с резьбой из цветного металла. Корпус 9 снабжен шпилькой 17. Винтовая задвижка 10 снабжена штифтом 18, закрепленным на хвостовике 13. Ключ 14 снабжен поперечными 19, продольным и кольцевым 20 пазами. На рисунке запорное устройство в закрытом положении. Отверстия первого кронштейна 3 и пластины 7 совмещены и в них может быть установлен (повешен) навесной замок. Замок 8 совмещен с отверстием второго кронштейна 4 и винтовая задвижка 10 с помощью ключа 14 запирает ручку 5 на дверке 1. Стальная обечайка 15 позволяет приварить замок 8 к ручке 5, а вставка 16 с резьбой и винтовая (зажим) задвижка 10, выполненные из цветного металла, обеспечивают работоспособность в условиях наружной установки. Штифт 18 при закрытии и открытии замка совмещается с поперечными пазами 19 ключа 14 и скользит в них влево и вправо, соответственно. Шпилька 17, выдвинутая внутрь корпуса 9, создает секретность. Продольный и кольцевой пазы 20 на ключе 14 позволяют ввести его в зацепление со штифтом 18 и управлять задвижкой. Выполнение корпуса замка из двух металлов и оснащение корпуса и задвижки шпилькой и штифтом, а ключа продольным, поперечным и кольцевым пазами повышают надежность запирания, обеспечивают секретность и удобство в работе. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
