Крепежное устройство для встраиваемых в проемы в пустотелой стене технических блоков, в частности, распределительных щитков малой мощности

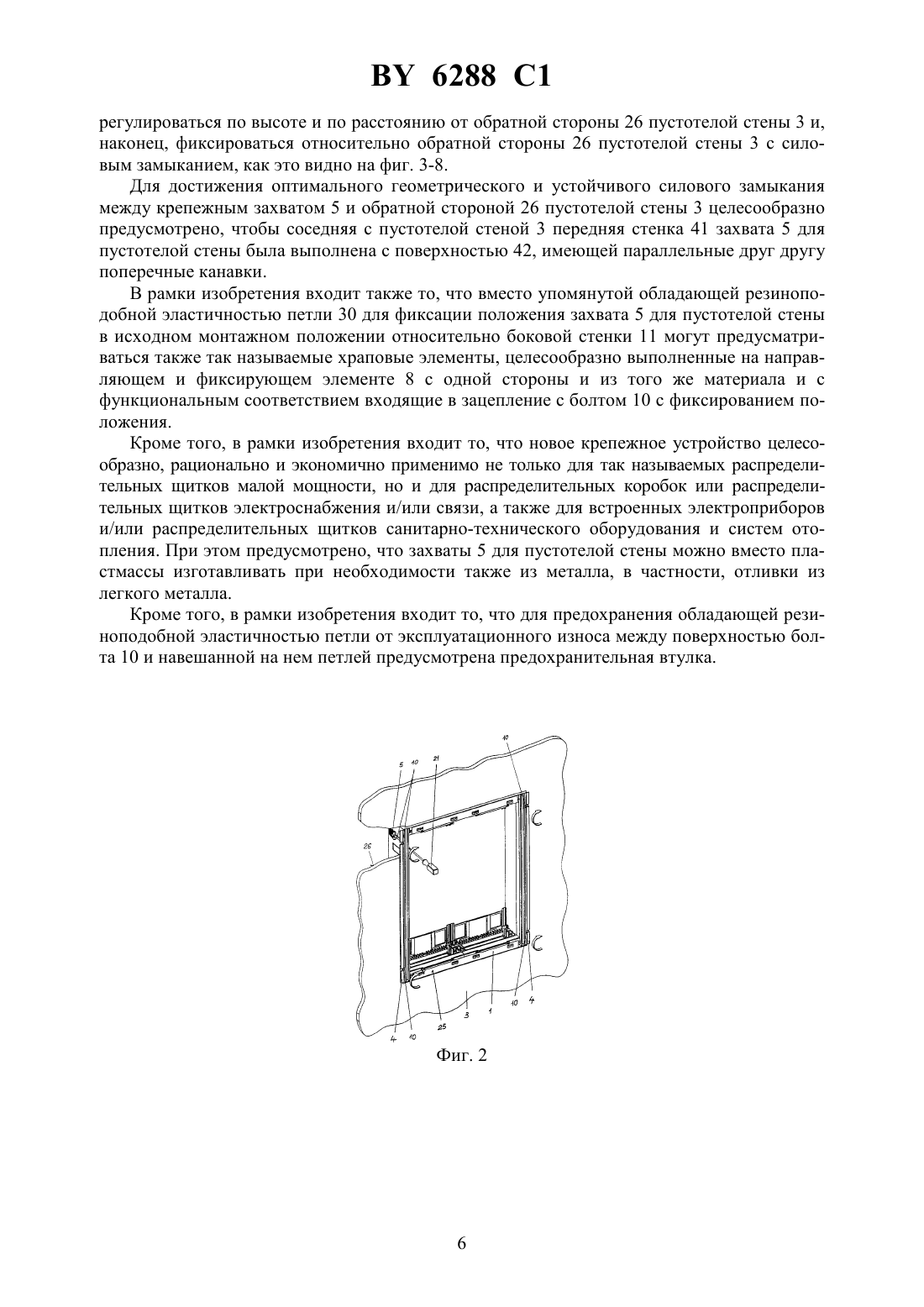

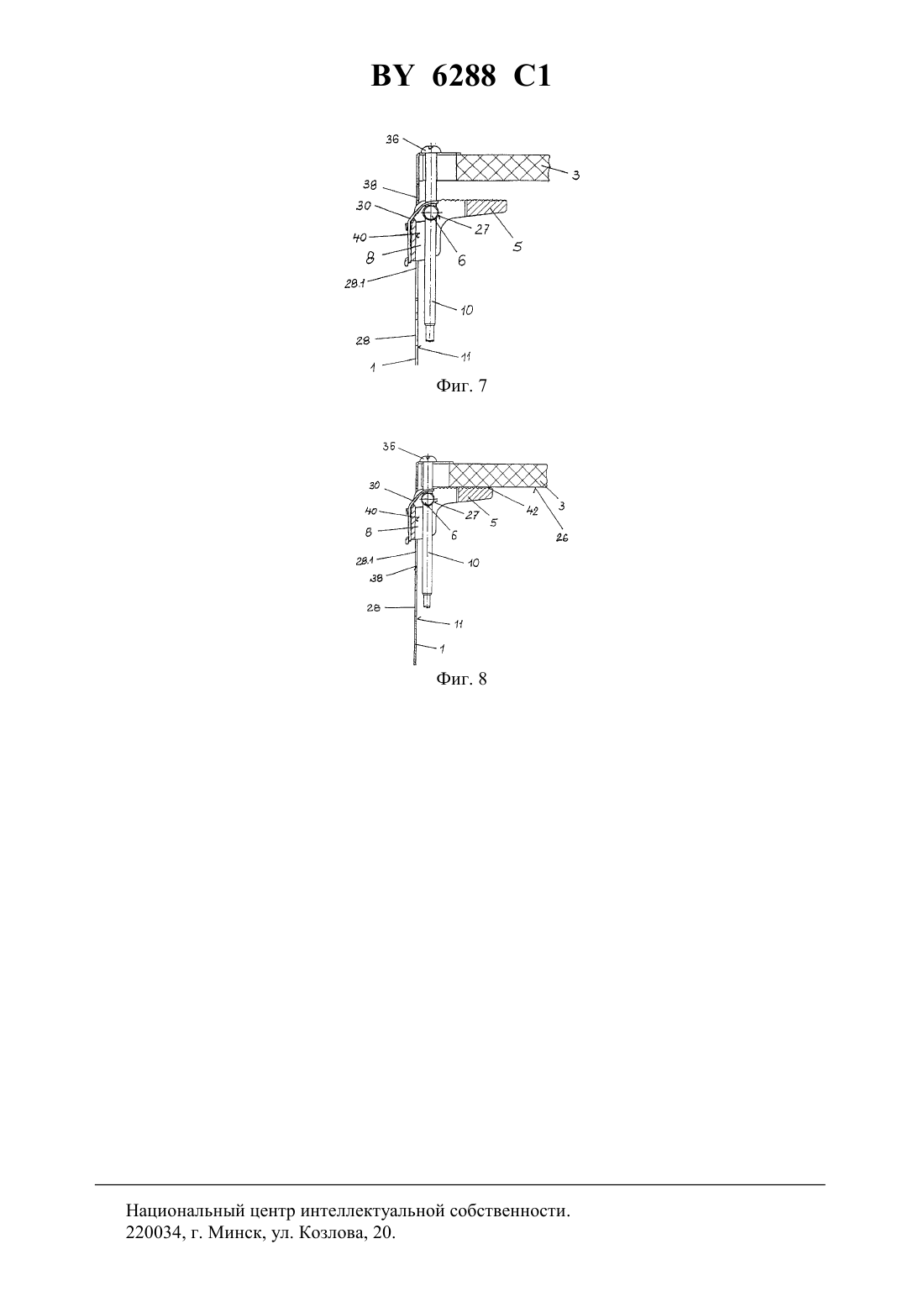

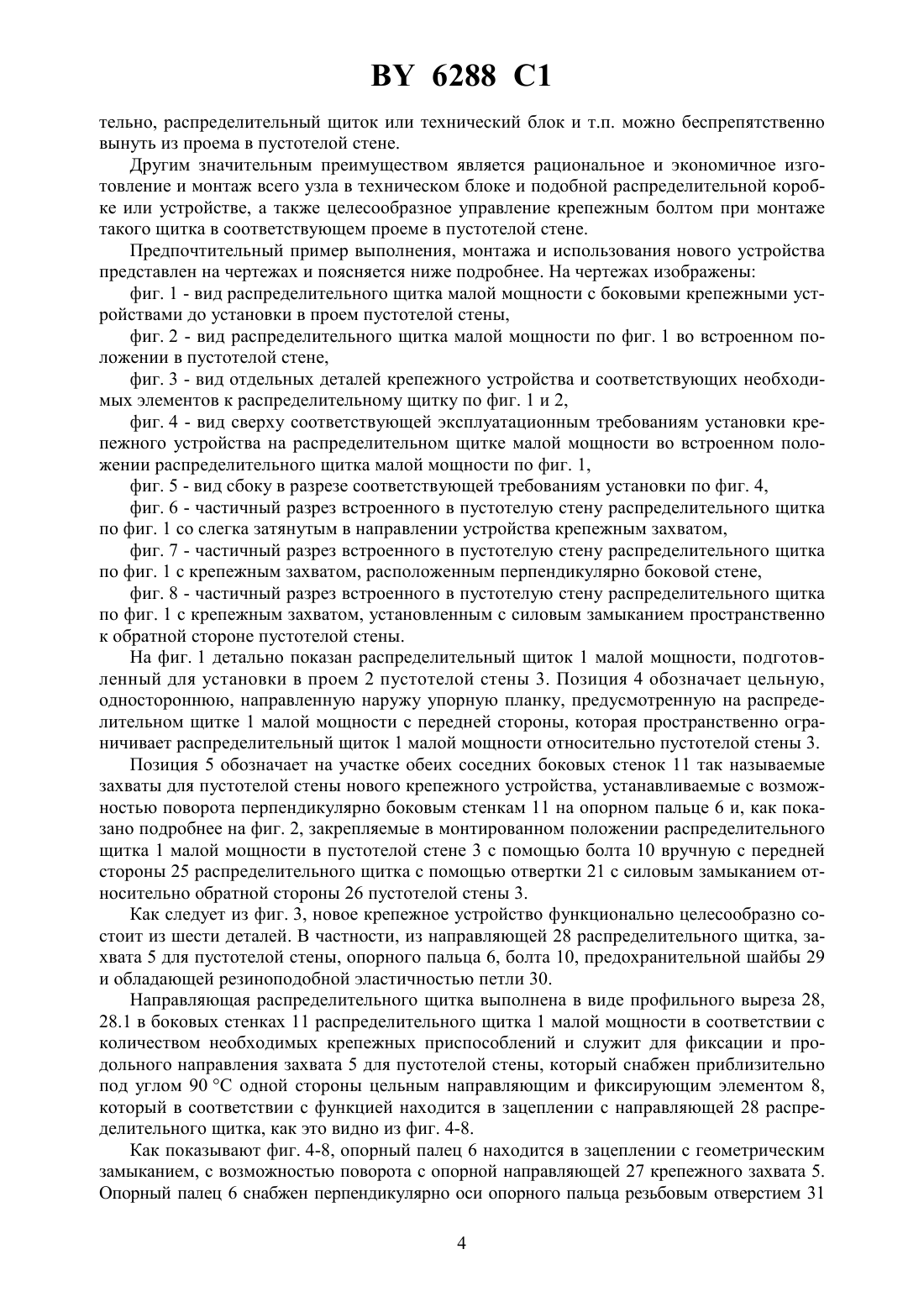

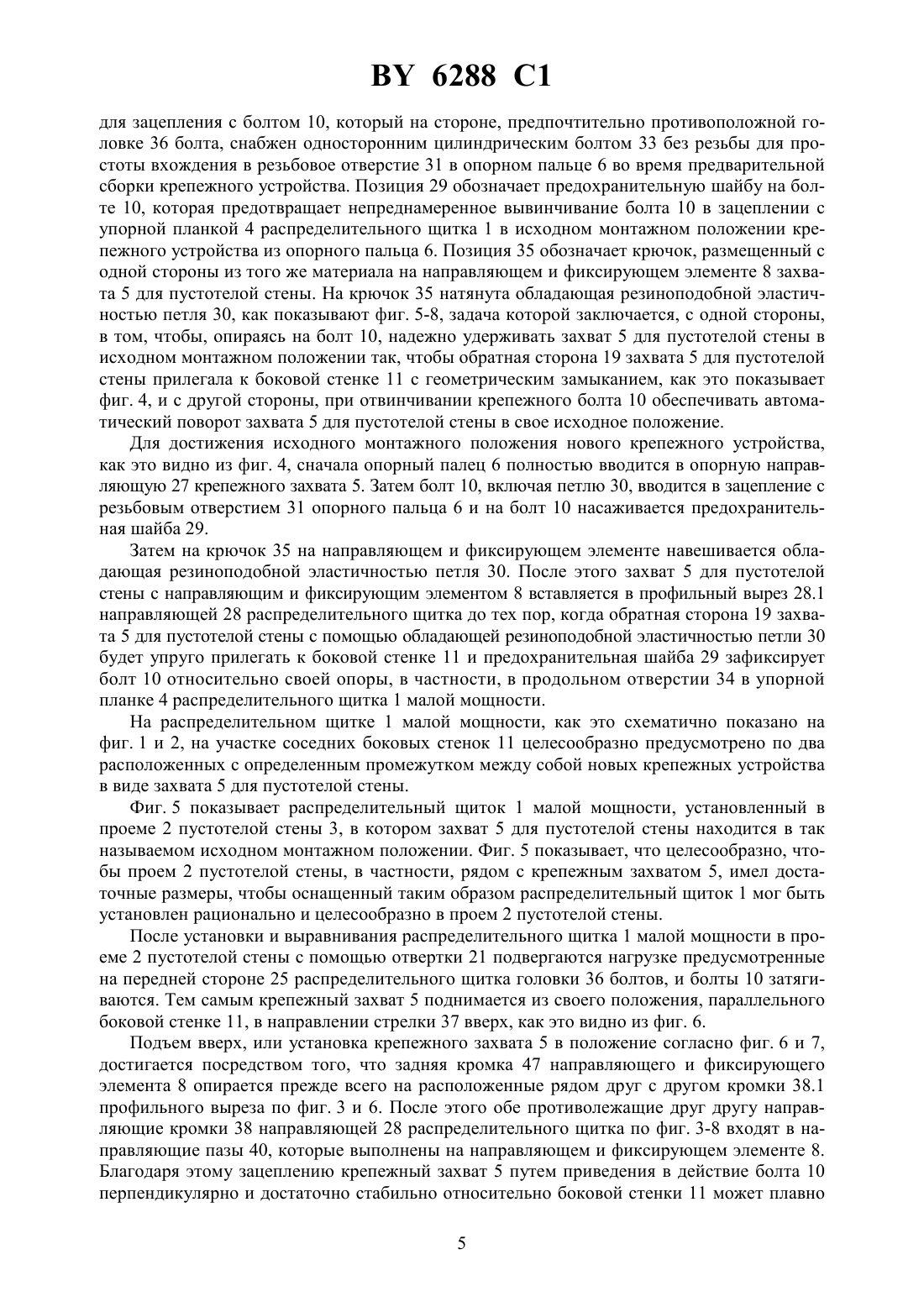

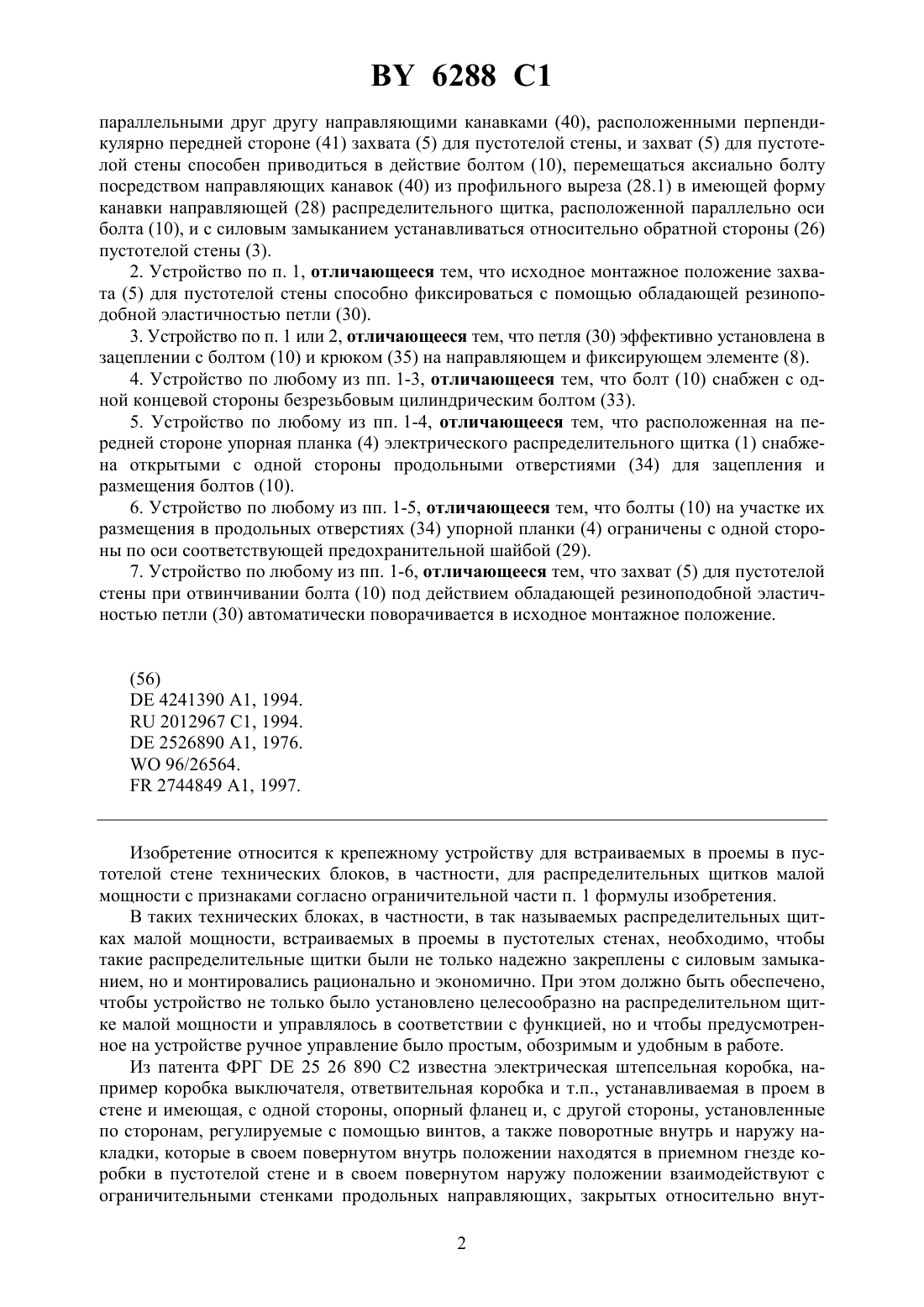

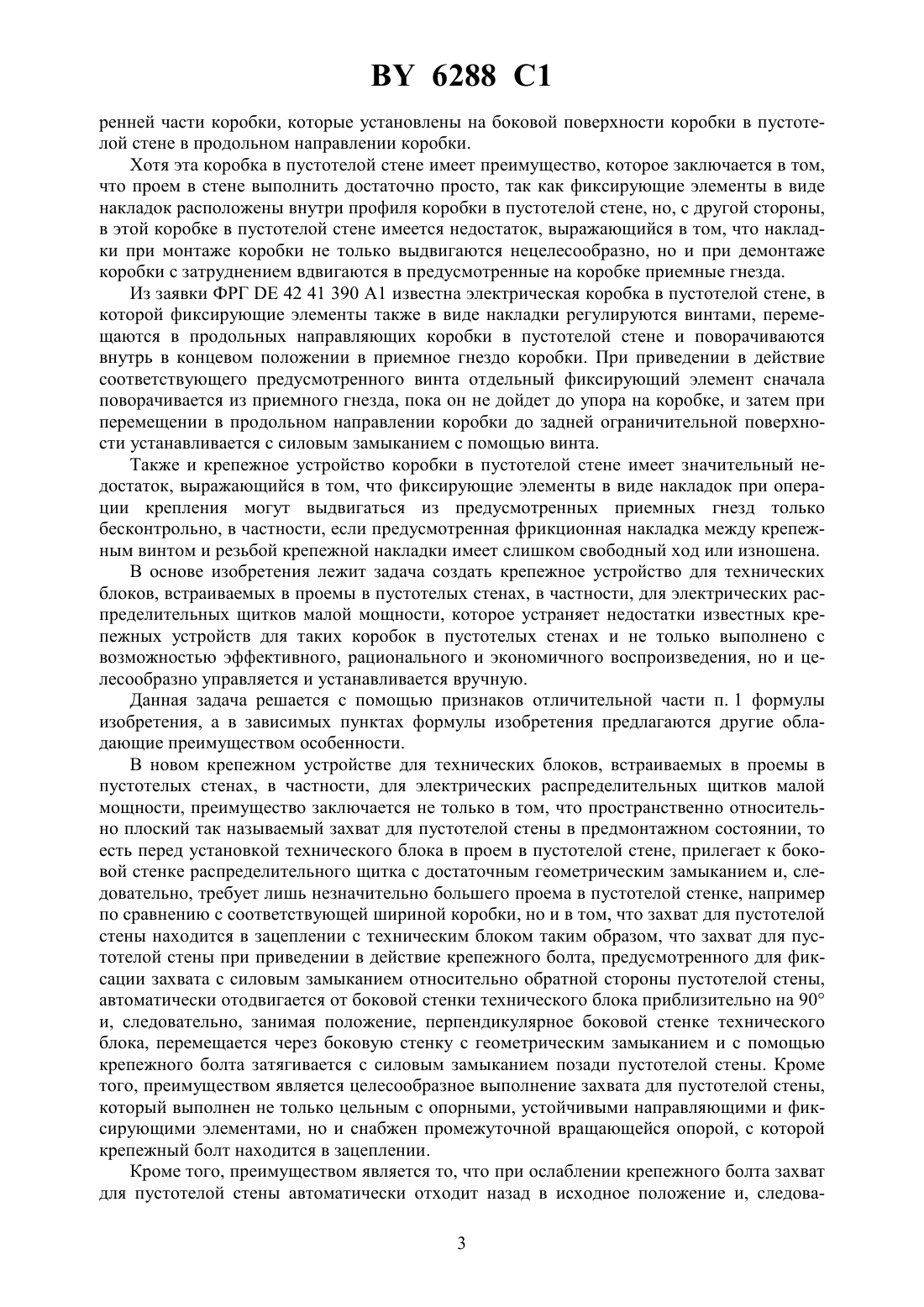

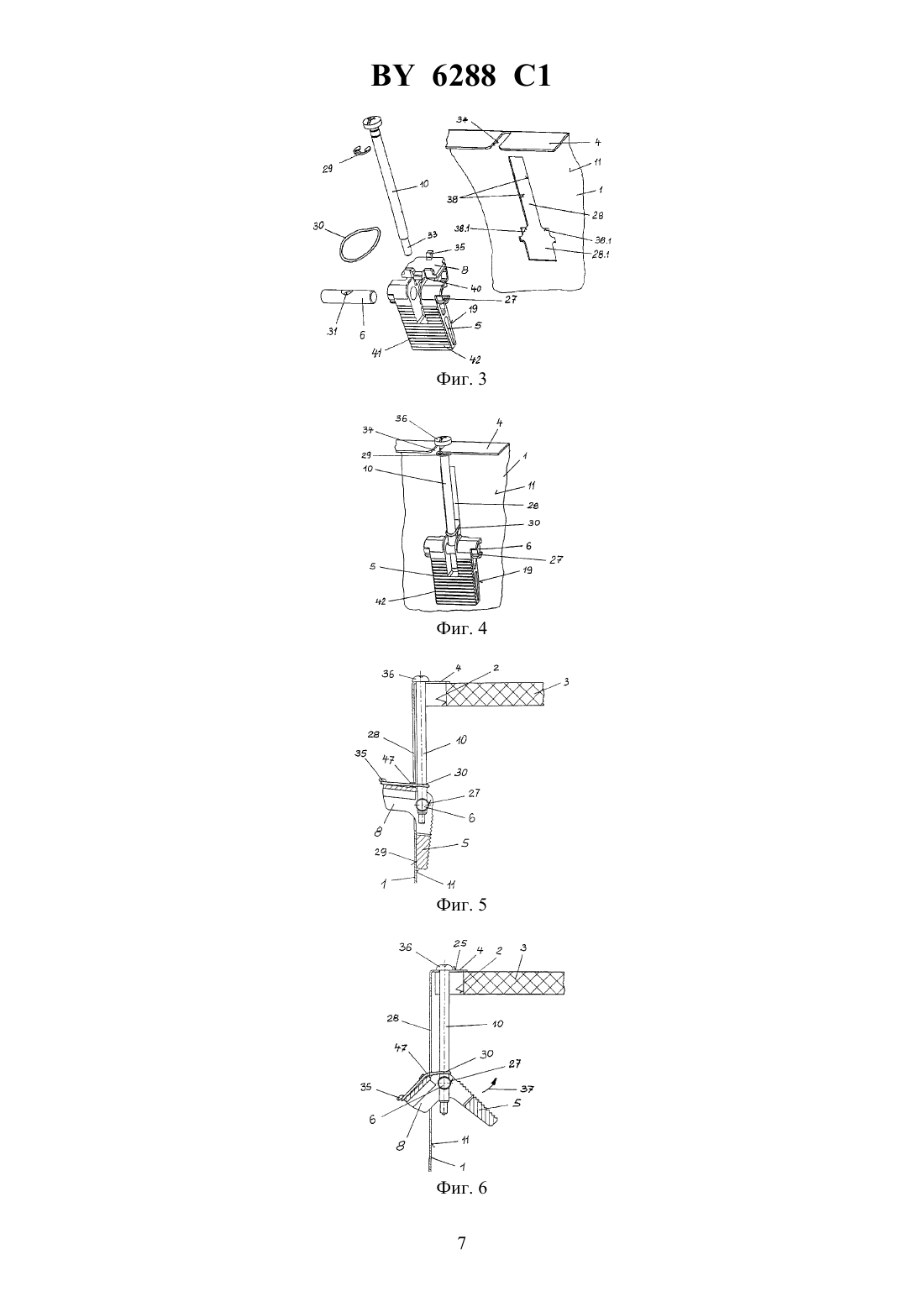

02 1/40 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КРЕПЕЖНОЕ УСТРОЙСТВО ДЛЯ ВСТРАИВАЕМЫХ В ПРОЕМЫ В ПУСТОТЕЛОЙ СТЕНЕ ТЕХНИЧЕСКИХ БЛОКОВ, В ЧАСТНОСТИ,РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТКОВ МАЛОЙ МОЩНОСТИ(71) Заявитель ШТРИБЕЛЬ УНД ДЖОН ГМБХ УНД КО. КГ(73) Патентообладатель ШТРИБЕЛЬ УНД ДЖОН ГМБХ УНД КО. КГ(57) 1. Крепежное устройство для технических блоков, встраиваемых в проемы (2) в пустотелой стене, в частности, электрических распределительных щитков малой мощности (1),содержащее установленные с функциональным соответствием на участке боковых стенок(11) захваты (5) для пустотелой стены, которые снабжены направляющим и фиксирующим элементом (8), установленным на обратной стороне под углом 90, и которые установлены с возможностью поворота на 90 из исходного монтажного положения и с помощью болта (10), управляемого с передней стороны (25) распределительного щитка,способны перемещаться аксиально и с силовым замыканием фиксироваться на обратной стороне (26) пустотелой стены (3), отличающееся тем, что захват (5) для пустотелой стены приведен в зацепление с направляющим и фиксирующим элементом (8) с профильным вырезом (28.1) в боковой стенке 11 электрического распределительного щитка (1) с возможностью поворота, причем направляющий и фиксирующий элемент (8) снабжен двумя 6288 1 параллельными друг другу направляющими канавками (40), расположенными перпендикулярно передней стороне (41) захвата (5) для пустотелой стены, и захват (5) для пустотелой стены способен приводиться в действие болтом (10), перемещаться аксиально болту посредством направляющих канавок (40) из профильного выреза (28.1) в имеющей форму канавки направляющей (28) распределительного щитка, расположенной параллельно оси болта (10), и с силовым замыканием устанавливаться относительно обратной стороны (26) пустотелой стены (3). 2. Устройство по п. 1, отличающееся тем, что исходное монтажное положение захвата (5) для пустотелой стены способно фиксироваться с помощью обладающей резиноподобной эластичностью петли (30). 3. Устройство по п. 1 или 2, отличающееся тем, что петля (30) эффективно установлена в зацеплении с болтом (10) и крюком (35) на направляющем и фиксирующем элементе (8). 4. Устройство по любому из пп. 1-3, отличающееся тем, что болт (10) снабжен с одной концевой стороны безрезьбовым цилиндрическим болтом (33). 5. Устройство по любому из пп. 1-4, отличающееся тем, что расположенная на передней стороне упорная планка (4) электрического распределительного щитка (1) снабжена открытыми с одной стороны продольными отверстиями (34) для зацепления и размещения болтов (10). 6. Устройство по любому из пп. 1-5, отличающееся тем, что болты (10) на участке их размещения в продольных отверстиях (34) упорной планки (4) ограничены с одной стороны по оси соответствующей предохранительной шайбой (29). 7. Устройство по любому из пп. 1-6, отличающееся тем, что захват (5) для пустотелой стены при отвинчивании болта (10) под действием обладающей резиноподобной эластичностью петли (30) автоматически поворачивается в исходное монтажное положение.(56)4241390 1, 1994.2012967 1, 1994.2526890 1, 1976.96/26564.2744849 1, 1997. Изобретение относится к крепежному устройству для встраиваемых в проемы в пустотелой стене технических блоков, в частности, для распределительных щитков малой мощности с признаками согласно ограничительной части п. 1 формулы изобретения. В таких технических блоках, в частности, в так называемых распределительных щитках малой мощности, встраиваемых в проемы в пустотелых стенах, необходимо, чтобы такие распределительные щитки были не только надежно закреплены с силовым замыканием, но и монтировались рационально и экономично. При этом должно быть обеспечено,чтобы устройство не только было установлено целесообразно на распределительном щитке малой мощности и управлялось в соответствии с функцией, но и чтобы предусмотренное на устройстве ручное управление было простым, обозримым и удобным в работе. Из патента ФРГ 25 26 890 2 известна электрическая штепсельная коробка, например коробка выключателя, ответвительная коробка и т.п., устанавливаемая в проем в стене и имеющая, с одной стороны, опорный фланец и, с другой стороны, установленные по сторонам, регулируемые с помощью винтов, а также поворотные внутрь и наружу накладки, которые в своем повернутом внутрь положении находятся в приемном гнезде коробки в пустотелой стене и в своем повернутом наружу положении взаимодействуют с ограничительными стенками продольных направляющих, закрытых относительно внут 2 6288 1 ренней части коробки, которые установлены на боковой поверхности коробки в пустотелой стене в продольном направлении коробки. Хотя эта коробка в пустотелой стене имеет преимущество, которое заключается в том,что проем в стене выполнить достаточно просто, так как фиксирующие элементы в виде накладок расположены внутри профиля коробки в пустотелой стене, но, с другой стороны,в этой коробке в пустотелой стене имеется недостаток, выражающийся в том, что накладки при монтаже коробки не только выдвигаются нецелесообразно, но и при демонтаже коробки с затруднением вдвигаются в предусмотренные на коробке приемные гнезда. Из заявки ФРГ 42 41 390 А 1 известна электрическая коробка в пустотелой стене, в которой фиксирующие элементы также в виде накладки регулируются винтами, перемещаются в продольных направляющих коробки в пустотелой стене и поворачиваются внутрь в концевом положении в приемное гнездо коробки. При приведении в действие соответствующего предусмотренного винта отдельный фиксирующий элемент сначала поворачивается из приемного гнезда, пока он не дойдет до упора на коробке, и затем при перемещении в продольном направлении коробки до задней ограничительной поверхности устанавливается с силовым замыканием с помощью винта. Также и крепежное устройство коробки в пустотелой стене имеет значительный недостаток, выражающийся в том, что фиксирующие элементы в виде накладок при операции крепления могут выдвигаться из предусмотренных приемных гнезд только бесконтрольно, в частности, если предусмотренная фрикционная накладка между крепежным винтом и резьбой крепежной накладки имеет слишком свободный ход или изношена. В основе изобретения лежит задача создать крепежное устройство для технических блоков, встраиваемых в проемы в пустотелых стенах, в частности, для электрических распределительных щитков малой мощности, которое устраняет недостатки известных крепежных устройств для таких коробок в пустотелых стенах и не только выполнено с возможностью эффективного, рационального и экономичного воспроизведения, но и целесообразно управляется и устанавливается вручную. Данная задача решается с помощью признаков отличительной части п. 1 формулы изобретения, а в зависимых пунктах формулы изобретения предлагаются другие обладающие преимуществом особенности. В новом крепежном устройстве для технических блоков, встраиваемых в проемы в пустотелых стенах, в частности, для электрических распределительных щитков малой мощности, преимущество заключается не только в том, что пространственно относительно плоский так называемый захват для пустотелой стены в предмонтажном состоянии, то есть перед установкой технического блока в проем в пустотелой стене, прилегает к боковой стенке распределительного щитка с достаточным геометрическим замыканием и, следовательно, требует лишь незначительно большего проема в пустотелой стенке, например по сравнению с соответствующей шириной коробки, но и в том, что захват для пустотелой стены находится в зацеплении с техническим блоком таким образом, что захват для пустотелой стены при приведении в действие крепежного болта, предусмотренного для фиксации захвата с силовым замыканием относительно обратной стороны пустотелой стены,автоматически отодвигается от боковой стенки технического блока приблизительно на 90 и, следовательно, занимая положение, перпендикулярное боковой стенке технического блока, перемещается через боковую стенку с геометрическим замыканием и с помощью крепежного болта затягивается с силовым замыканием позади пустотелой стены. Кроме того, преимуществом является целесообразное выполнение захвата для пустотелой стены,который выполнен не только цельным с опорными, устойчивыми направляющими и фиксирующими элементами, но и снабжен промежуточной вращающейся опорой, с которой крепежный болт находится в зацеплении. Кроме того, преимуществом является то, что при ослаблении крепежного болта захват для пустотелой стены автоматически отходит назад в исходное положение и, следова 3 6288 1 тельно, распределительный щиток или технический блок и т.п. можно беспрепятственно вынуть из проема в пустотелой стене. Другим значительным преимуществом является рациональное и экономичное изготовление и монтаж всего узла в техническом блоке и подобной распределительной коробке или устройстве, а также целесообразное управление крепежным болтом при монтаже такого щитка в соответствующем проеме в пустотелой стене. Предпочтительный пример выполнения, монтажа и использования нового устройства представлен на чертежах и поясняется ниже подробнее. На чертежах изображены фиг. 1 - вид распределительного щитка малой мощности с боковыми крепежными устройствами до установки в проем пустотелой стены,фиг. 2 - вид распределительного щитка малой мощности по фиг. 1 во встроенном положении в пустотелой стене,фиг. 3 - вид отдельных деталей крепежного устройства и соответствующих необходимых элементов к распределительному щитку по фиг. 1 и 2,фиг. 4 - вид сверху соответствующей эксплуатационным требованиям установки крепежного устройства на распределительном щитке малой мощности во встроенном положении распределительного щитка малой мощности по фиг. 1,фиг. 5 - вид сбоку в разрезе соответствующей требованиям установки по фиг. 4,фиг. 6 - частичный разрез встроенного в пустотелую стену распределительного щитка по фиг. 1 со слегка затянутым в направлении устройства крепежным захватом,фиг. 7 - частичный разрез встроенного в пустотелую стену распределительного щитка по фиг. 1 с крепежным захватом, расположенным перпендикулярно боковой стене,фиг. 8 - частичный разрез встроенного в пустотелую стену распределительного щитка по фиг. 1 с крепежным захватом, установленным с силовым замыканием пространственно к обратной стороне пустотелой стены. На фиг. 1 детально показан распределительный щиток 1 малой мощности, подготовленный для установки в проем 2 пустотелой стены 3. Позиция 4 обозначает цельную,одностороннюю, направленную наружу упорную планку, предусмотренную на распределительном щитке 1 малой мощности с передней стороны, которая пространственно ограничивает распределительный щиток 1 малой мощности относительно пустотелой стены 3. Позиция 5 обозначает на участке обеих соседних боковых стенок 11 так называемые захваты для пустотелой стены нового крепежного устройства, устанавливаемые с возможностью поворота перпендикулярно боковым стенкам 11 на опорном пальце 6 и, как показано подробнее на фиг. 2, закрепляемые в монтированном положении распределительного щитка 1 малой мощности в пустотелой стене 3 с помощью болта 10 вручную с передней стороны 25 распределительного щитка с помощью отвертки 21 с силовым замыканием относительно обратной стороны 26 пустотелой стены 3. Как следует из фиг. 3, новое крепежное устройство функционально целесообразно состоит из шести деталей. В частности, из направляющей 28 распределительного щитка, захвата 5 для пустотелой стены, опорного пальца 6, болта 10, предохранительной шайбы 29 и обладающей резиноподобной эластичностью петли 30. Направляющая распределительного щитка выполнена в виде профильного выреза 28,28.1 в боковых стенках 11 распределительного щитка 1 малой мощности в соответствии с количеством необходимых крепежных приспособлений и служит для фиксации и продольного направления захвата 5 для пустотелой стены, который снабжен приблизительно под углом 90 С одной стороны цельным направляющим и фиксирующим элементом 8,который в соответствии с функцией находится в зацеплении с направляющей 28 распределительного щитка, как это видно из фиг. 4-8. Как показывают фиг. 4-8, опорный палец 6 находится в зацеплении с геометрическим замыканием, с возможностью поворота с опорной направляющей 27 крепежного захвата 5. Опорный палец 6 снабжен перпендикулярно оси опорного пальца резьбовым отверстием 31 4 6288 1 для зацепления с болтом 10, который на стороне, предпочтительно противоположной головке 36 болта, снабжен односторонним цилиндрическим болтом 33 без резьбы для простоты вхождения в резьбовое отверстие 31 в опорном пальце 6 во время предварительной сборки крепежного устройства. Позиция 29 обозначает предохранительную шайбу на болте 10, которая предотвращает непреднамеренное вывинчивание болта 10 в зацеплении с упорной планкой 4 распределительного щитка 1 в исходном монтажном положении крепежного устройства из опорного пальца 6. Позиция 35 обозначает крючок, размещенный с одной стороны из того же материала на направляющем и фиксирующем элементе 8 захвата 5 для пустотелой стены. На крючок 35 натянута обладающая резиноподобной эластичностью петля 30, как показывают фиг. 5-8, задача которой заключается, с одной стороны,в том, чтобы, опираясь на болт 10, надежно удерживать захват 5 для пустотелой стены в исходном монтажном положении так, чтобы обратная сторона 19 захвата 5 для пустотелой стены прилегала к боковой стенке 11 с геометрическим замыканием, как это показывает фиг. 4, и с другой стороны, при отвинчивании крепежного болта 10 обеспечивать автоматический поворот захвата 5 для пустотелой стены в свое исходное положение. Для достижения исходного монтажного положения нового крепежного устройства,как это видно из фиг. 4, сначала опорный палец 6 полностью вводится в опорную направляющую 27 крепежного захвата 5. Затем болт 10, включая петлю 30, вводится в зацепление с резьбовым отверстием 31 опорного пальца 6 и на болт 10 насаживается предохранительная шайба 29. Затем на крючок 35 на направляющем и фиксирующем элементе навешивается обладающая резиноподобной эластичностью петля 30. После этого захват 5 для пустотелой стены с направляющим и фиксирующим элементом 8 вставляется в профильный вырез 28.1 направляющей 28 распределительного щитка до тех пор, когда обратная сторона 19 захвата 5 для пустотелой стены с помощью обладающей резиноподобной эластичностью петли 30 будет упруго прилегать к боковой стенке 11 и предохранительная шайба 29 зафиксирует болт 10 относительно своей опоры, в частности, в продольном отверстии 34 в упорной планке 4 распределительного щитка 1 малой мощности. На распределительном щитке 1 малой мощности, как это схематично показано на фиг. 1 и 2, на участке соседних боковых стенок 11 целесообразно предусмотрено по два расположенных с определенным промежутком между собой новых крепежных устройства в виде захвата 5 для пустотелой стены. Фиг. 5 показывает распределительный щиток 1 малой мощности, установленный в проеме 2 пустотелой стены 3, в котором захват 5 для пустотелой стены находится в так называемом исходном монтажном положении. Фиг. 5 показывает, что целесообразно, чтобы проем 2 пустотелой стены, в частности, рядом с крепежным захватом 5, имел достаточные размеры, чтобы оснащенный таким образом распределительный щиток 1 мог быть установлен рационально и целесообразно в проем 2 пустотелой стены. После установки и выравнивания распределительного щитка 1 малой мощности в проеме 2 пустотелой стены с помощью отвертки 21 подвергаются нагрузке предусмотренные на передней стороне 25 распределительного щитка головки 36 болтов, и болты 10 затягиваются. Тем самым крепежный захват 5 поднимается из своего положения, параллельного боковой стенке 11, в направлении стрелки 37 вверх, как это видно из фиг. 6. Подъем вверх, или установка крепежного захвата 5 в положение согласно фиг. 6 и 7,достигается посредством того, что задняя кромка 47 направляющего и фиксирующего элемента 8 опирается прежде всего на расположенные рядом друг с другом кромки 38.1 профильного выреза по фиг. 3 и 6. После этого обе противолежащие друг другу направляющие кромки 38 направляющей 28 распределительного щитка по фиг. 3-8 входят в направляющие пазы 40, которые выполнены на направляющем и фиксирующем элементе 8. Благодаря этому зацеплению крепежный захват 5 путем приведения в действие болта 10 перпендикулярно и достаточно стабильно относительно боковой стенки 11 может плавно 5 6288 1 регулироваться по высоте и по расстоянию от обратной стороны 26 пустотелой стены 3 и,наконец, фиксироваться относительно обратной стороны 26 пустотелой стены 3 с силовым замыканием, как это видно на фиг. 3-8. Для достижения оптимального геометрического иустойчивого силового замыкания между крепежным захватом 5 и обратной стороной 26 пустотелой стены 3 целесообразно предусмотрено, чтобы соседняя с пустотелой стеной 3 передняя стенка 41 захвата 5 для пустотелой стены была выполнена с поверхностью 42, имеющей параллельные друг другу поперечные канавки. В рамки изобретения входит также то, что вместо упомянутой обладающей резиноподобной эластичностью петли 30 для фиксации положения захвата 5 для пустотелой стены в исходном монтажном положении относительно боковой стенки 11 могут предусматриваться также так называемые храповые элементы, целесообразно выполненные на направляющем и фиксирующем элементе 8 с одной стороны и из того же материала и с функциональным соответствием входящие в зацепление с болтом 10 с фиксированием положения. Кроме того, в рамки изобретения входит то, что новое крепежное устройство целесообразно, рационально и экономично применимо не только для так называемых распределительных щитков малой мощности, но и для распределительных коробок или распределительных щитков электроснабжения и/или связи, а также для встроенных электроприборов и/или распределительных щитков санитарно-технического оборудования и систем отопления. При этом предусмотрено, что захваты 5 для пустотелой стены можно вместо пластмассы изготавливать при необходимости также из металла, в частности, отливки из легкого металла. Кроме того, в рамки изобретения входит то, что для предохранения обладающей резиноподобной эластичностью петли от эксплуатационного износа между поверхностью болта 10 и навешанной на нем петлей предусмотрена предохранительная втулка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
