Газоизолированное герметичное распределительное устройство

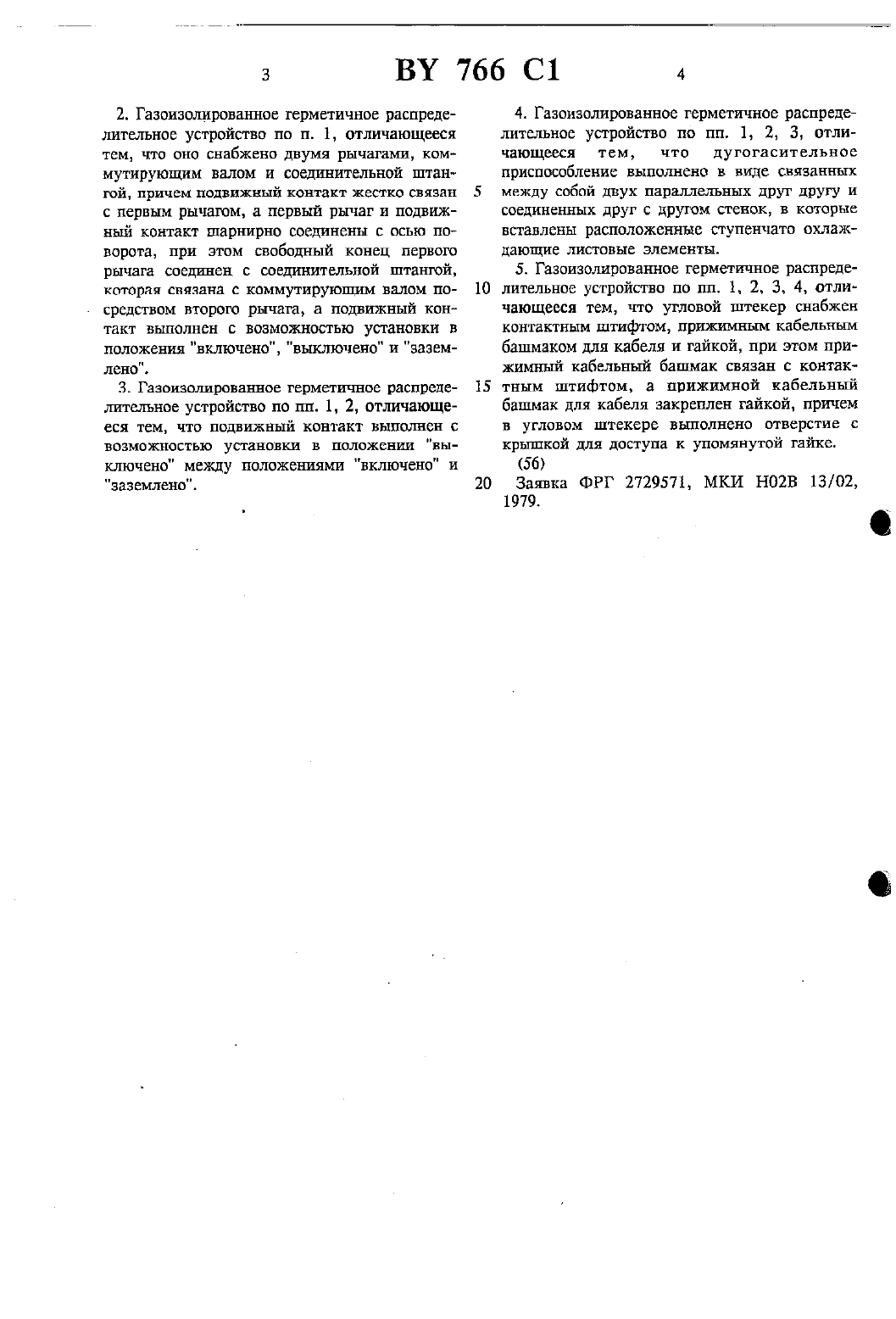

2. Газоизолированное герметичное распределительное устройство по н. 1, отличающееся тем, что оно снабжено двумя рычагами, коммутирующим валом и соединительной штангой, причем подвижный контакт жестко связан с первым рычагом, а первый рычаг и подвижный контакт шарнирно соединены с осью поворота, при этом свободный конец первого рычага соединен с соединительной штангой,которая связана с коммутирующим валом посредством второю рычага, а подвижный контакт выполнен с возможностью установки в положения включено, выключено и заземлоно.3. Газоиаолированное герметичное распределительное устройство по пп. 1, 2, отличающееся тем, что подвижный контакт выполнен с возможностью установки в положении выключено между положениями включено и заземлено.4. Газоизолированное герметичное распределительное устройство по пп. 1, 2, 3, отлиЧНЮЩЕВСЯ ТСМ, ЧТО ДУГОГЗСИТЕЛЬНОС приспособление выполнено в виде связанных МЕЖДУ СОбОЙ ДВУХ ПЗРЭЛЛЕЛЬНЫХ другИ соединенных друг с другом стенок, в которые вставлены расположенные ступенчато охлаждающие листовые элементы.5. Газоизолированное герметичное распределительное устройство по пп. 1, 2, З, 4, отличающееся тем, что угловой штекер снабжен контактным штифтом, прижимным кабельньш башмаком для кабеля и гайкой, при этом прижимный кабельный башмак связан с контактным штифтом, а прижимной кабельный башмак для кабеля закреплен гайкой, причем в угловом штекере выполнено отверстие с крышкой для доступа к упомянутой гайке.Известно гаэоизолированное герметичное распрдеделительное устройство (13.Это устройство содержит резервуар, заполнений шестифтористой серой, по меньшей мере, один неподвижный и один подвинный контакт, контакт заземления, дугогасительное приспособление сборную шину с дериателем расположенные в резервуаре, в боковой стенке которого установлен ввод, штепсельное соединение, которое установлено снаружи резервуара во ввод.В этом устройстве используются отдельные силовые разъединители, располовенные в металлических корпусах, что увеличивает габариты устройства. каждый силовой разъединитель снабжен подвижным контактным элементом, выполнении в виде контактного штифта, а также гасительны устройством и специальны заземляющим выключателем. Гасительное устройство состоит из герметичной и с высокой прочностью по давлению капсюлированной гасительной камеры, которачЧ-ттг 7 вг- заполнена сжаты гаеом. Предусмотренные для подводаэлектричесной энергии сборные шины расположены в отдельном от металлического корпуса коробе для сборных шин. В результате чего возникает необходимость в использовании специальных уплотнений в .3 цт между каждым металлическим корпусом и коробкой сборных шин.Целью изобретения является уменьшение габаритов.д, Указанная цель достигается таи, что в гааоиэолнрованном герметичном распределительном устройстве, содержащем резервуар,заполненный шестифтористой серой, по меньшей мере, один неподвижный и один подвижный. контакт, контакт заземления, дугогасительное приспособление, сборную шину с держателем, располнен ные в резервуаре, в боковой стенке которого установлен ввод,штепсельное соединение которое установлено снаружи реэервуе ре во ввод, согласно изобретению. неподвижный контакт и дугогасительное приспособление закреплены на сборной шине, уста- новленной на держателе, вьтполненном в виде опор и расположенной параллельно фронтальной стороне резервуара. причем подвижный контакт выполнен в виде ножа, установленного на оси поворота и ицеющего возможность взаимодействии с обеих сторон с неподвижным контактом и контактом заземления, а ось поворота соединена с вводом на фронтальной стороне резервуара, при этом штепсельное соединение установлено на конце ввода и выполнено в виде углового штеккере для кабеля.Кроме того, гаеоизолировенное герметичное распределительное устройство может быть снабвено двумя рычагами, комщгтирующъшд шин валом и соединительный штангой, причем подвижный контакт жестко связан с первым рычагом, а первый рычаг и подвижный кон такт шарнирно соединены с осью поворота, при этом свободный конец Червого рычаге соединен с соединительной штангой, которая связана с коммутирующим валом посредством второго рычага, а подвижный контакт выполнен с возможностью установки в положения включено, выключено и заземлено.Кроме того, в устройстве подвижный контакт может бнтьбКроме того Дугогасительное приспособление может быть 1 полр нено в виде связанных меицу собой двух параллельных друг другу и соединенных другсздругом стенок, в которые вставлены расположенные ступенчато охлаждающие листовые элементы.Кроме тогоугловой штеккер может быть снабжен контактным штифтам, прижимным кабельным башмаком для кабелггрм этом прижимной башмак связан с контактным штифтам, а прижимной кабельный башни дли кабеля закреплен гайкой, причем в угловом штеккере выполнено отверстие с крышкой для доступа к упомянутой гайке, Изобретение поясняется чертежом. на котором показан в виде сбоку фрагмент гаэоизолированного комплектного распределительного устройства. цУстройство содержит находящийся в резервуаре 1, наполненном шестифтористой серой силовой разъединитель, состоящий из неподвижного контакта 2. подвижного контакта З и контакта 4 заземления. Неподвижный контакт 2 укреплен на сборной шине 10. Подвижный контакт, выполненный в форме ножа укреплен на оси4, поворота 5, вместе с рычагом 6. Подвижный контакт 3 выполнен таким обрезом, что он имеет контакт с двух сторон с неподвижным контактом 2 и контактом 4 заземления. Рычаг 6 посредством соединительной штанги 7 соединен с рычагом 8 коммутирующего вала 9. Сборная шина 10 лежит на дсржателнх выполненных в виде опор, 11, которые с помощью крепежнкы элементов 12 соединены с задней стороной резервуара 1. Сборная шина 10 расположена параллельно обеим продольным сторонам фронтальной И задней резервуара 1 и несет при этом в непосредственнойблизости от подвижного контакта 2 гасительное приспособление 13.
