Шкаф электротехнический наружной установки

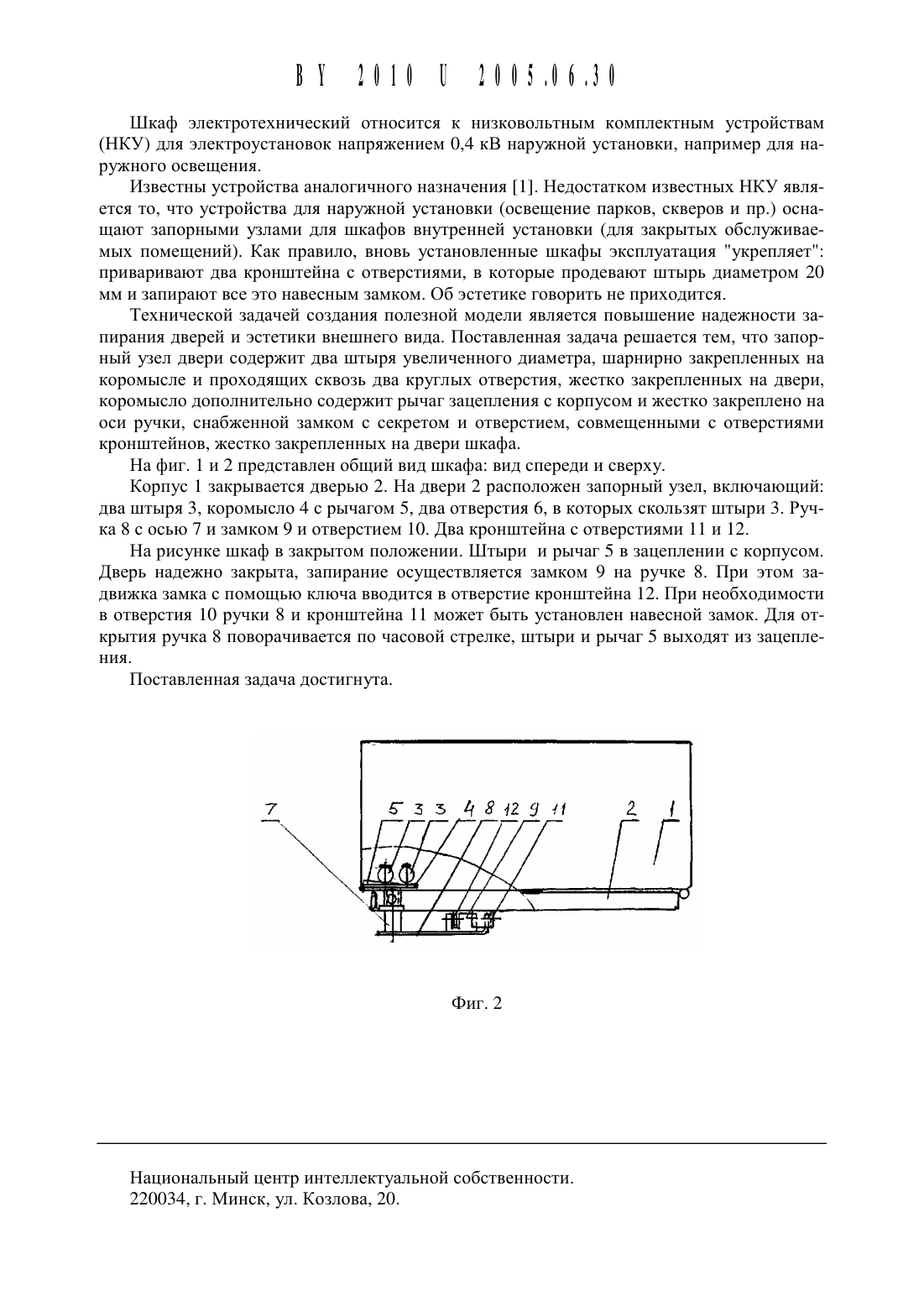

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) ШКАФ ЭЛЕКТРОТЕХНИЧЕСКИЙ НАРУЖНОЙ УСТАНОВКИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич (ВУ)(73) Патентообладатель Берхин Владимир Ильич (ВУ)Шкаф электротехнический наружной установки, включающий корпус, дверь и запорный узел, отличающийся тем, что запорный узел дверей содержит два Штыря увеличенного диаметра, щарнирно закрепленных на коромысле и проходящих сквозь два круглых отверстия, жестко закрепленных на двери, коромысло дополнительно содержит рычаг заЦепления с корпусом и жестко закреплено на оси ручки, снабженной замком с секретом и отверстием, совмещенными с отверстиями кронщтейнов, жестко закрепленных на двери шкафа.(56) 1. Электротехнические комплектные устройства Каталог 1999. - С. 32-36. НВ ООО ИНОСАТ-ЭНЕРГО, г. Минск.Шкаф электротехнический относится к низковольтнь 1 м комплектным устройствам(НКУ) для электроустановок напряжением 0,4 кВ наружной установки, например для наружного освешения.Известны устройства аналогичного назначения 1. Недостатком известных НКУ является то, что устройства для наружной установки (освешение парков, скверов и пр.) оснаЩают запорными узлами для шкафов внутренней установки (для закрытых обслуживаемых помешений). Как правило, вновь установленные Шкафы эксплуатация укрепляет приваривают два кронштейна с отверстиями, в которые продевают Штырь диаметром 20 мм и запирают все это навесным замком. Об эстетике говорить не приходится.Технической задачей создания полезной модели является повышение надежности запирания дверей и эстетики внешнего вида. Поставленная задача решается тем, что запорный узел двери содержит два штыря увеличенного диаметра, шарнирно закрепленных на коромысле и проходяших сквозь два круглых отверстия, жестко закрепленных на двери,коромысло дополнительно содержит рычаг зацепления с корпусом и жестко закреплено на оси ручки, снабженной замком с секретом и отверстием, совмешенными с отверстиями кронштейнов, жестко закрепленных на двери шкафа.На фиг. 1 и 2 представлен обший вид шкафа вид спереди и сверху.Корпус 1 закрывается дверью 2. На двери 2 расположен запорный узел, включаюший два штыря 3, коромысло 4 с рычагом 5, два отверстия 6, в которых скользят штыри 3. Ручка 8 с осью 7 и замком 9 и отверстием 10. Два кронштейна с отверстиями 11 и 12.На рисунке шкаф в закрытом положении. Штыри и рычаг 5 в зацеплении с корпусом. Дверь надежно закрыта, запирание осушествляется замком 9 на ручке 8. При этом задвижка замка с помошью ключа вводится в отверстие кронштейна 12. При необходимости в отверстия 10 ручки 8 и кронштейна 11 может быть установлен навесной замок. Для открытия ручка 8 поворачивается по часовой стрелке, штыри и рычаг 5 выходят из зацепления.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
