Замок для помещений распределительных устройств

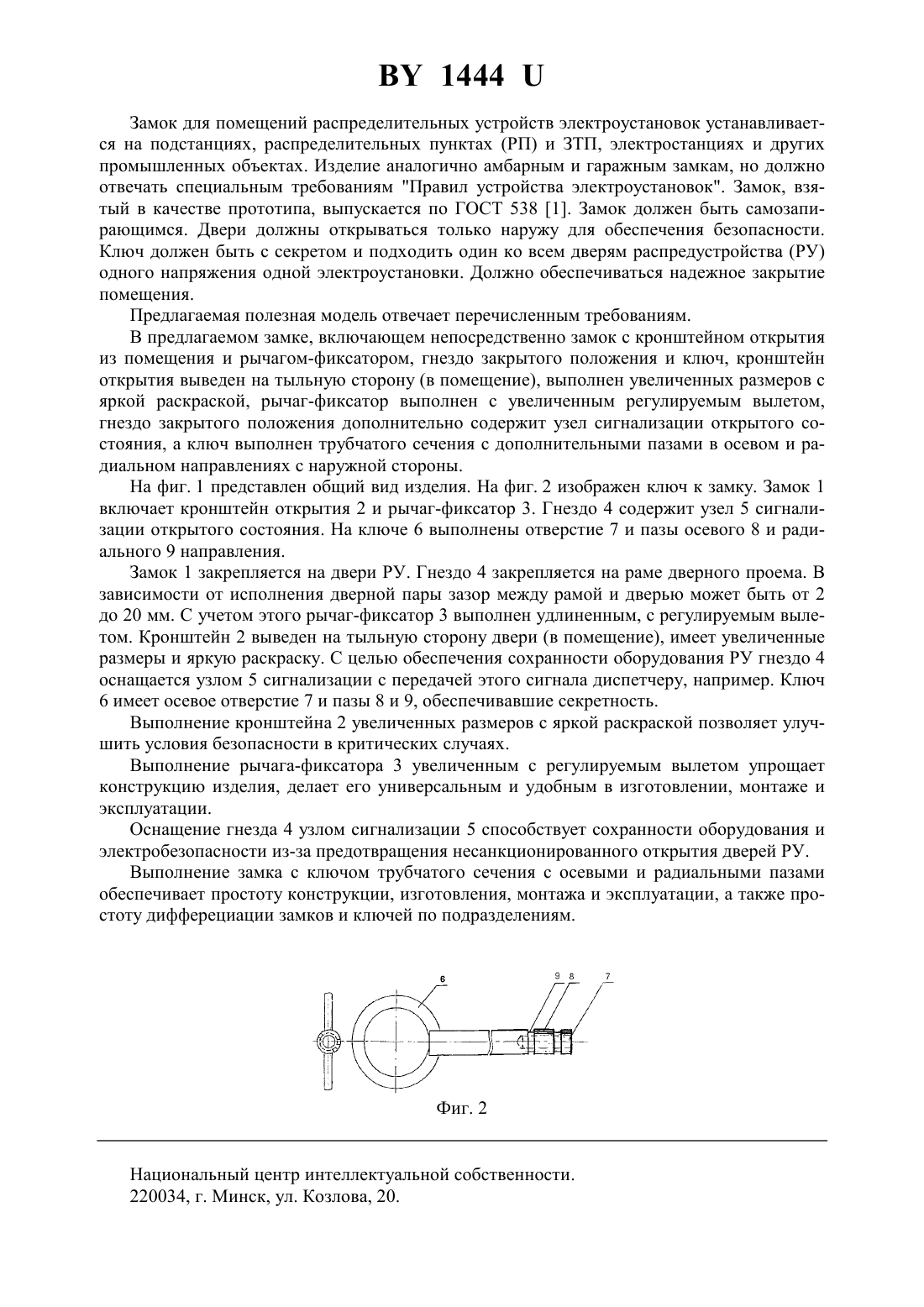

(51)05 65/00,02 1/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАМОК ДЛЯ ПОМЕЩЕНИЙ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Замок для помещений распределительных устройств электроустановок, включающий непосредственно замок с кронштейном открытия из помещения рычагом-фиксатором,гнездо закрытого положения и ключ, отличающийся тем, что кронштейн открытая выведен на тыльную сторону, выполнен увеличенных размеров с яркой раскраской, рычагфиксатор выполнен с увеличенным регулируемым вылетом, гнездо закрытого положения дополнительно содержат узел сигнализации открытого состояния, а ключ выполнен трубчатого сечения с дополнительными пазами в осевом и радиальном направлениях с наружной стороны. 1444 Замок для помещений распределительных устройств электроустановок устанавливается на подстанциях, распределительных пунктах (РП) и ЗТП, электростанциях и других промышленных объектах. Изделие аналогично амбарным и гаражным замкам, но должно отвечать специальным требованиям Правил устройства электроустановок. Замок, взятый в качестве прототипа, выпускается по ГОСТ 538 1. Замок должен быть самозапирающимся. Двери должны открываться только наружу для обеспечения безопасности. Ключ должен быть с секретом и подходить один ко всем дверям распредустройства (РУ) одного напряжения одной электроустановки. Должно обеспечиваться надежное закрытие помещения. Предлагаемая полезная модель отвечает перечисленным требованиям. В предлагаемом замке, включающем непосредственно замок с кронштейном открытия из помещения и рычагом-фиксатором, гнездо закрытого положения и ключ, кронштейн открытия выведен на тыльную сторону (в помещение), выполнен увеличенных размеров с яркой раскраской, рычаг-фиксатор выполнен с увеличенным регулируемым вылетом,гнездо закрытого положения дополнительно содержит узел сигнализации открытого состояния, а ключ выполнен трубчатого сечения с дополнительными пазами в осевом и радиальном направлениях с наружной стороны. На фиг. 1 представлен общий вид изделия. На фиг. 2 изображен ключ к замку. Замок 1 включает кронштейн открытия 2 и рычаг-фиксатор 3. Гнездо 4 содержит узел 5 сигнализации открытого состояния. На ключе 6 выполнены отверстие 7 и пазы осевого 8 и радиального 9 направления. Замок 1 закрепляется на двери РУ. Гнездо 4 закрепляется на раме дверного проема. В зависимости от исполнения дверной пары зазор между рамой и дверью может быть от 2 до 20 мм. С учетом этого рычаг-фиксатор 3 выполнен удлиненным, с регулируемым вылетом. Кронштейн 2 выведен на тыльную сторону двери (в помещение), имеет увеличенные размеры и яркую раскраску. С целью обеспечения сохранности оборудования РУ гнездо 4 оснащается узлом 5 сигнализации с передачей этого сигнала диспетчеру, например. Ключ 6 имеет осевое отверстие 7 и пазы 8 и 9, обеспечивавшие секретность. Выполнение кронштейна 2 увеличенных размеров с яркой раскраской позволяет улучшить условия безопасности в критических случаях. Выполнение рычага-фиксатора 3 увеличенным с регулируемым вылетом упрощает конструкцию изделия, делает его универсальным и удобным в изготовлении, монтаже и эксплуатации. Оснащение гнезда 4 узлом сигнализации 5 способствует сохранности оборудования и электробезопасности из-за предотвращения несанкционированного открытия дверей РУ. Выполнение замка с ключом трубчатого сечения с осевыми и радиальными пазами обеспечивает простоту конструкции, изготовления, монтажа и эксплуатации, а также простоту дифферециации замков и ключей по подразделениям. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
