Камера блочная малогабаритная

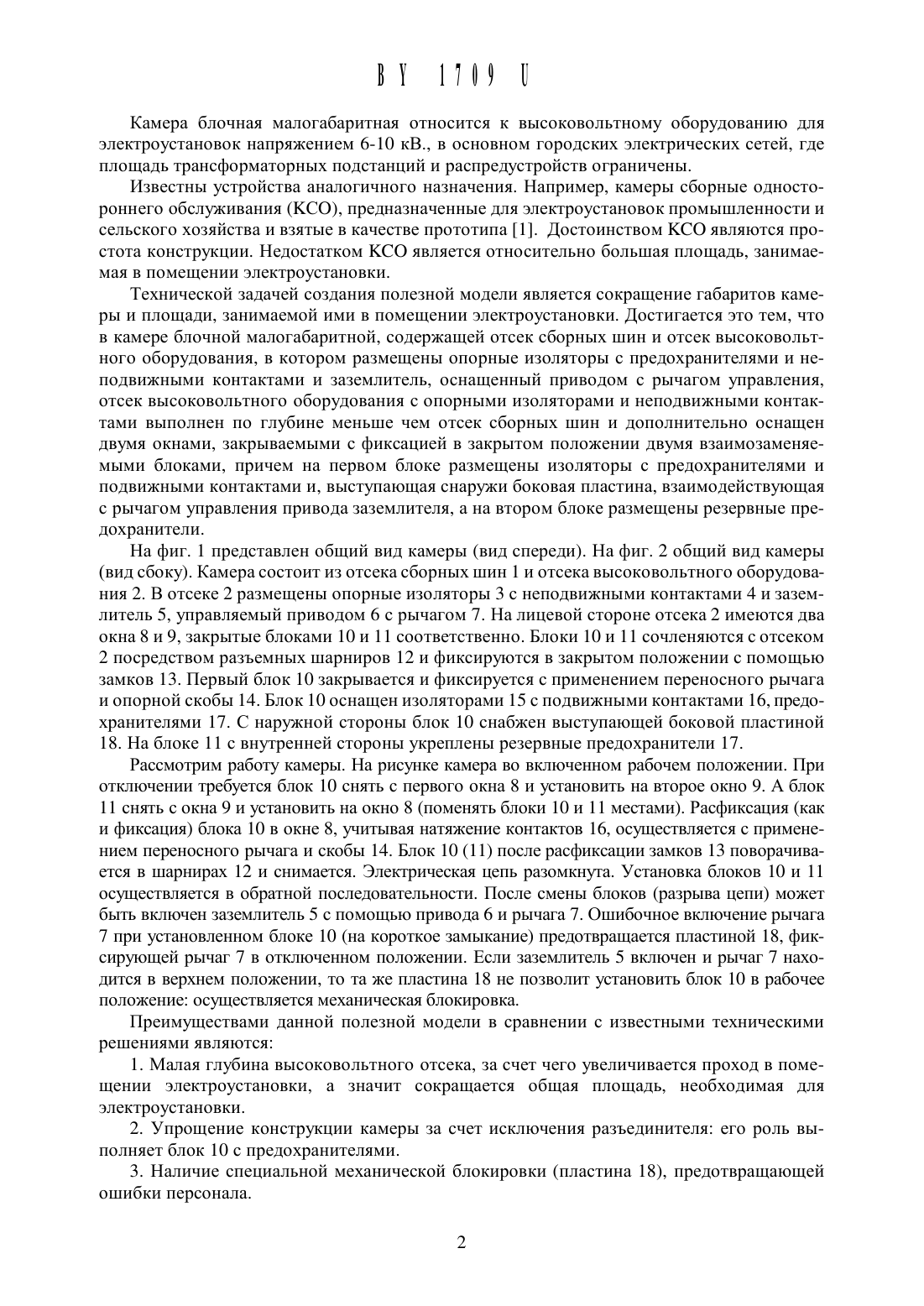

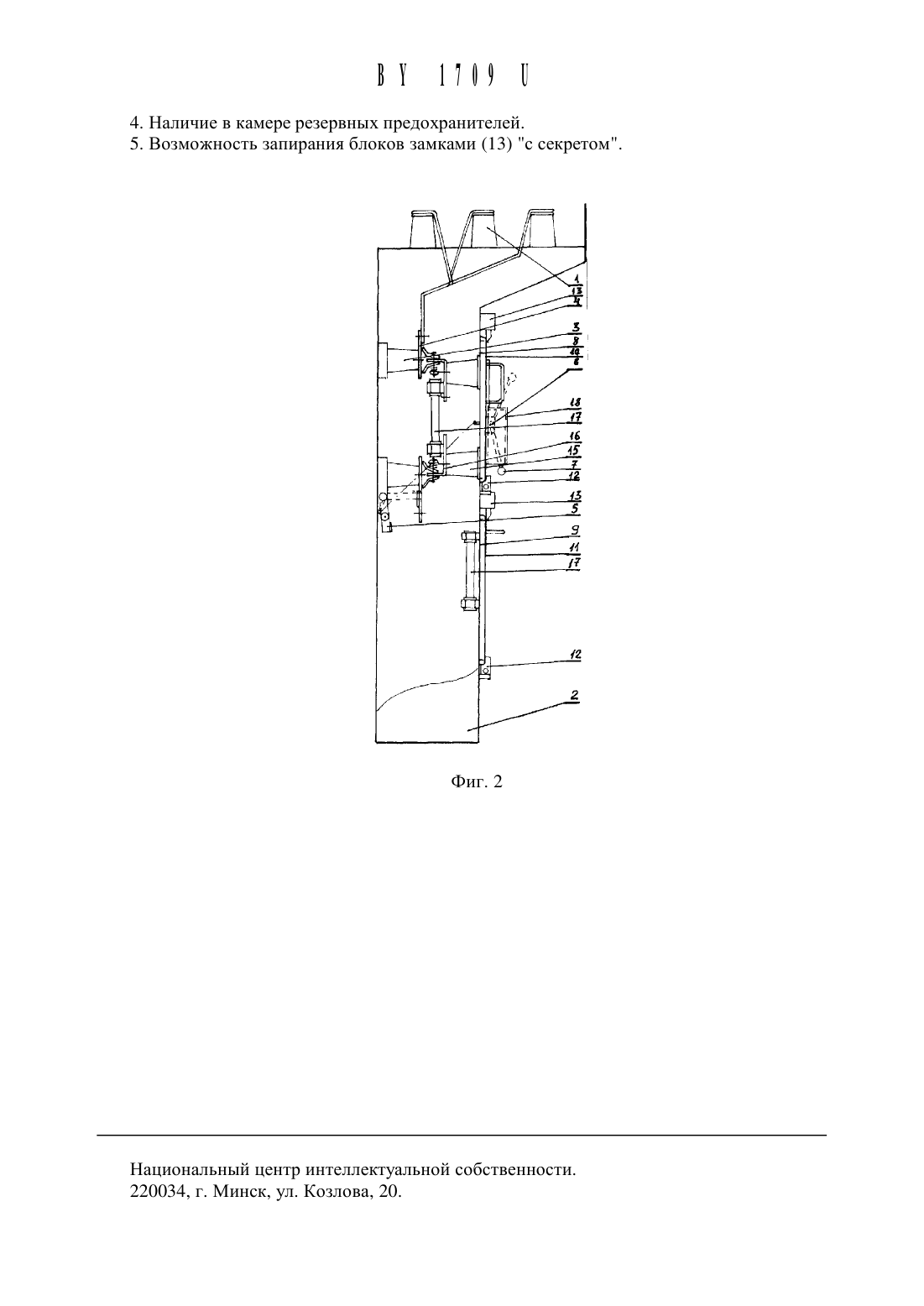

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНтг ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич (ВУ)(73) Патентообладатель Берхин Владимир Ильич (ВУ)Камера блочная малогабаритная, содержащая ОТСЕК СбОрНЫХ ШИН И ОТСЕК ВЫСОКОВОЛЬТНОГО оборудования, В КОТОРОМ РЗЗМЕЩЕНЫ ОПОрНЫЕ ИЗОЛЯТОРЫ С предохранителями И 3 а 3 емлитель, оснащенный ПрИВОДОМ С рычагом управления, ОТЛИЧЗЮЩЗЯСЯ ТЕМ, ЧТО ОТСЕК ВЫСОКОВОЛЬТНОГО оборудования С ОПОрНЫМИ ИЗОЛЯТОРЗМИ И НЕПОДВИЖНЫМИ контактами ВЫПОЛНЕН ПО ГЛубИНЕ МЕНЬШЕ ЧЕМ ОТСЕК СбОрНЫХ ШИН И ДОПОЛНИТЕЛЬНО оснащен ДВУМЯ окнами, закрываемыми С фиксацией В закрытом ПОЛОЖЕНИИ ДВУМЯ ВЗЗИМОЗЗМЕНЯЕМЫМИ блоками, ПрИ ЭТОМ на ПЕрВОМ бЛОКЕ РЗЗМЕЩЕНЫ ИЗОЛЯТОРЫ С предохранителями И ПОДВИЖНЫМИ контактами И, выступающая снаружи боковая Пластина, взаимодействующая С рЫчагом управления Привода 3 а 3 емлителя, а на ВТОрОМ бЛОКЕ размещены рЕЗЕрВНЫЕ ПрЕДОхранители.(56) 1. Электротехнические Комплектные устройства // Каталог 1999. - С. 18-21. НВ ООО ИНОСАТ - ЭНЕРГО г. Минск.Камера блочная малогабаритная относится К высоковольтному оборудованию для электроустановок напряжением 6-10 кВ., в основном городских электрических сетей, где площадь трансформаторных подстанций и распредустройств ограничены.Известны устройства аналогичного назначения. Например, камеры сборные одностороннего обслуживания (КСО), предназначенные для электроустановок промышленности и сельского хозяйства и взятые в качестве прототипа 1. Достоинством КСО являются простота конструкции. Недостатком КСО является относительно большая площадь, занимаемая в помещении электроустановки.Технической задачей создания полезной модели является сокращение габаритов камерь 1 и площади, занимаемой ими в помещении электроустановки. Достигается это тем, что в камере блочной малогабаритной, содержащей отсек сборных шин и отсек вь 1 соковольтного оборудования, в котором размещены опорные изоляторы с предохранителями и неподвижными контактами и заземлитель, оснащенный приводом с рычагом управления,отсек высоковольтного оборудования с опорными изоляторами и неподвижными контактами выполнен по глубине меньше чем отсек сборных шин и дополнительно оснащен двумя окнами, закрываемыми с фиксацией в закрытом положении двумя взаимозаменяемыми блоками, причем на первом блоке размещены изоляторы с предохранителями и подвижными контактами и, выступающая снаружи боковая пластина, взаимодействующая с рычагом управления привода заземлителя, а на втором блоке размещены резервные предохранители.На фиг. 1 представлен общий вид камеры (вид спереди). На фиг. 2 общий вид камеры(вид сбоку). Камера состоит из отсека сборных шин 1 и отсека высоковольтного оборудования 2. В отсеке 2 размещены опорные изоляторы 3 с неподвижными контактами 4 и заземлитель 5, управляемый приводом 6 с рычагом 7. На лицевой стороне отсека 2 имеются два окна 8 и 9, закрытые блоками 10 и 11 соответственно. Блоки 10 и 11 сочленяются с отсеком 2 посредством разъемных шарниров 12 и фиксируются в закрытом положении с помощью замков 13. Первый блок 10 закрывается и фиксируется с применением переносного рычага и опорной скобы 14. Блок 10 оснащен изоляторами 15 с подвижными контактами 16, предохранителями 17. С наружной стороны блок 10 снабжен выступающей боковой пластиной 18. На блоке 11 с внутренней стороны укреплены резервные предохранители 17.Рассмотрим работу камеры. На рисунке камера во включенном рабочем положении. При отключении требуется блок 10 снять с первого окна 8 и установить на второе окно 9. А блок 11 снять с окна 9 и установить на окно 8 (поменять блоки 10 и 11 местами). Расфиксация (как и фиксация) блока 10 в окне 8, учитывая натяжение контактов 16, осуществляется с применением переносного рычага и скобы 14. Блок 10 (11) после расфиксации замков 13 поворачивается в шарнирах 12 и снимается. Электрическая цепь разомкнута. Установка блоков 10 и 11 осуществляется в обратной последовательности. После смены блоков (разрыва цепи) может быть включен заземлитель 5 с помощью привода 6 и рычага 7. Ошибочное включение рычага 7 при установленном блоке 10 (на короткое замыкание) предотвращается пластиной 18, фиксирующей рычаг 7 в отключенном положении. Если заземлитель 5 включен и рычаг 7 находится в верхнем положении, то та же пластина 18 не позволит установить блок 10 в рабочее положение осуществляется механическая блокировка.Преимуществами данной полезной модели в сравнении с известными техническими решениями являются1. Малая глубина высоковольтного отсека, за счет чего увеличивается проход в помещении электроустановки, а значит сокращается общая площадь, необходимая для электроустановки.2. Упрощение конструкции камеры за счет исключения разъединителя его роль вь 1 полняет блок 10 с предохранителями.3. Наличие специальной механической блокировки (пластина 18), предотвращающей ошибки персонала.5. Возможность запирания блоков замками (13) с секретом .Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
