Коммутационная панель

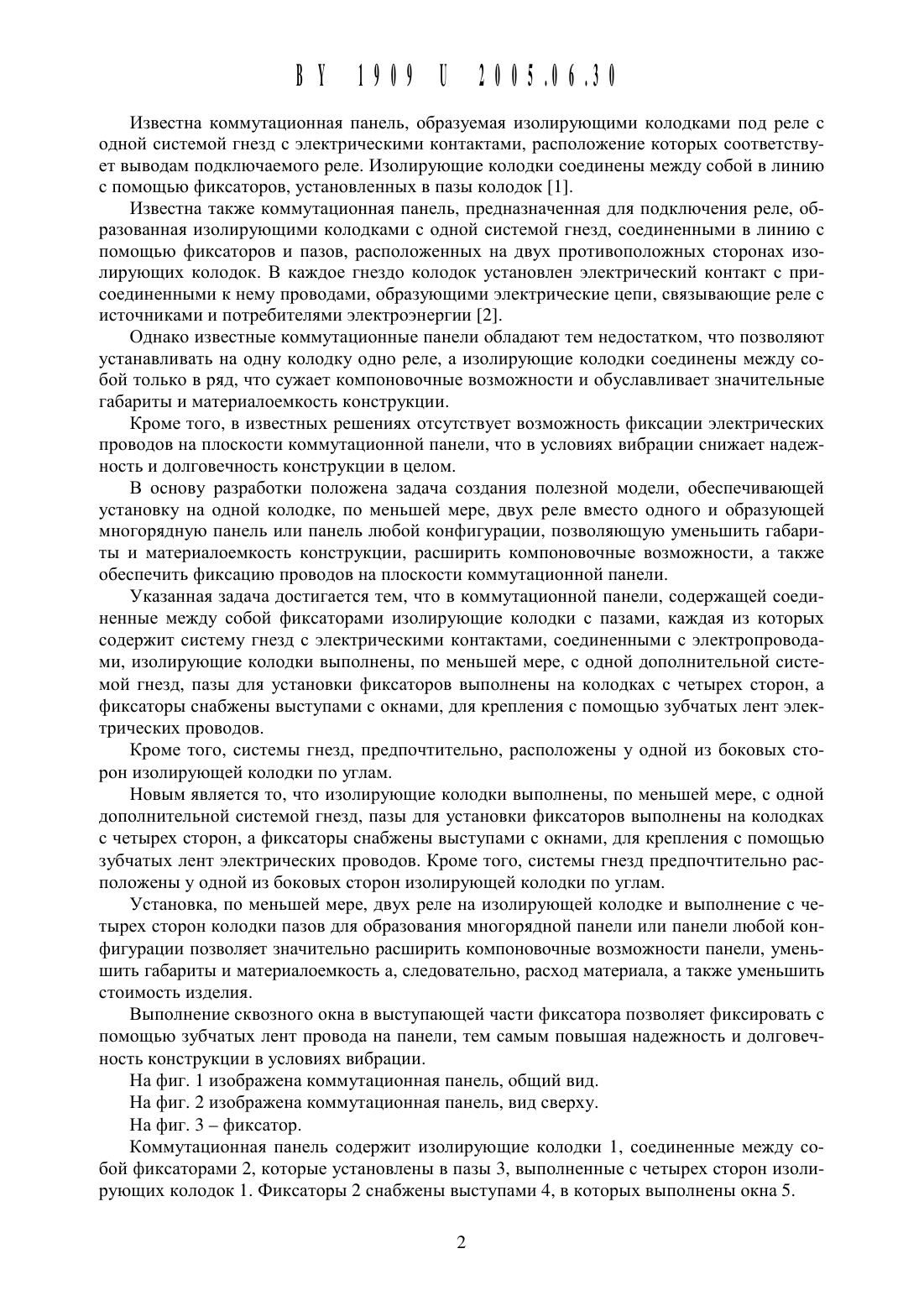

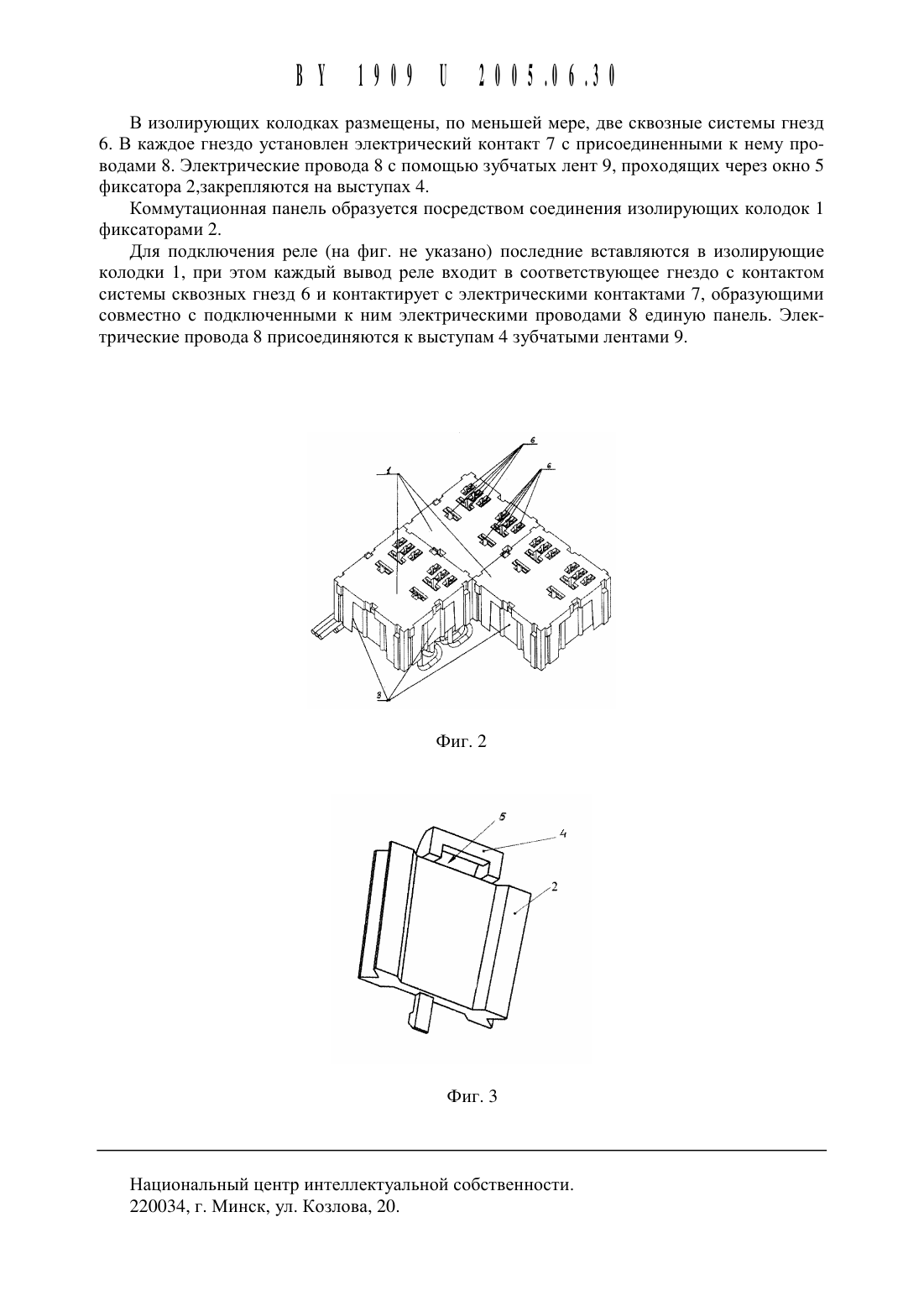

ПОЛЕЗНОЙ з, и модвлик впопвщмзо ЕЭТЕНТУ бынмвто НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(72) Авторы Коленников Иван Павлович(22) 2004.08.26 Коленников Павел Иванович (ВУ)(71) Заявитель Коленников Иван Павло- (73) Патентообладатель Коленников Иван вич (ВУ) Павлович (ВУ)1. Коммутационная панель, содержащая соединенные между собой фиксаторами изолирующие колодки с пазами, каждая из которых содержит систему гнезд с электрическими контактами, соединенными с электропроводами, отличающаяся тем, что изолирующие колодки выполнены, по меньшей мере, с одной дополнительной системой гнезд, пазы для установки фиксаторов выполнены на колодках с четырех сторон, а фиксаторы снабжены выступами с окнами, для крепления с помощью зубчатых лент электрических проводов.2. Коммутационная панель по п. 1, отличающаяся тем, что системы гнезд предпочтительно расположены у одной из боковых сторон изолирующей колодки по углам.(56) 1. Каталог деталей фирмы ТУСО Е 1 есггоп 1 с 5, Ассеззотйез, стр. 518, 2002 г. 2. Каталог деталей фирмы ТУСО Е 1 есггоп 1 с 5 АМР Тйшег Соппесготз, стр. 81. 2003 г.Полезная МОДСЛЬ ОТНОСИТСЯ К области ЭЛСКТрОТСХНИКИ, а ИМСННО ДЛЯ ПОДКЛЮЧСНИЯ ЭЛСКТРОТСХНИЧССКИХ ИЗДСЛИЙ, например реле, К источникам И ПОТрСбИТСЛЯМ ЭЛВКТРОЭНСРГИИ.Известна коммутационная панель, образуемая изолирующими колодками под реле с одной системой гнезд с электрическими контактами, расположение которых соответствует выводам подключаемого реле. Изолирующие колодки соединены между собой в линию с помощью фиксаторов, установленных в пазы колодок 1.Известна также коммутационная панель, предназначенная для подключения реле, образованная изолирующими колодками с одной системой гнезд, соединенными в линию с помощью фиксаторов и пазов, расположенных на двух противоположных сторонах изолирующих колодок. В каждое гнездо колодок установлен электрический контакт с присоединенными к нему проводами, образующими электрические цепи, связывающие реле с источниками и потребителями электроэнергии 2.Однако известные коммутационные панели обладают тем недостатком, что позволяют устанавливать на одну колодку одно реле, а изолирующие колодки соединены между собой только в ряд, что сужает компоновочные возможности и обуславливает значительные габариты и материалоемкость конструкции.Кроме того, в известных рещениях отсутствует возможность фиксации электрических проводов на плоскости коммутационной панели, что в условиях вибрации снижает надежность и долговечность конструкции в целом.В основу разработки положена задача создания полезной модели, обеспечивающей установку на одной колодке, по меньщей мере, двух реле вместо одного и образующей многорядную панель или панель любой конфигурации, позволяющую уменьщить габариты и материалоемкость конструкции, расщирить компоновочные возможности, а также обеспечить фиксацию проводов на плоскости коммутационной панели.Указанная задача достигается тем, что в коммутационной панели, содержащей соединенные между собой фиксаторами изолирующие колодки с пазами, каждая из которых содержит систему гнезд с электрическими контактами, соединенными с электропроводами, изолирующие колодки выполнены, по меньщей мере, с одной дополнительной системой гнезд, пазы для установки фиксаторов выполнены на колодках с четырех сторон, а фиксаторы снабжены выступами с окнами, для крепления с помощью зубчатых лент электрических проводов.Кроме того, системы гнезд, предпочтительно, расположены у одной из боковых сторон изолирующей колодки по углам.Новым является то, что изолирующие колодки выполнены, по меньщей мере, с одной дополнительной системой гнезд, пазы для установки фиксаторов выполнены на колодках с четырех сторон, а фиксаторы снабжены выступами с окнами, для крепления с помощью зубчатых лент электрических проводов. Кроме того, системы гнезд предпочтительно расположены у одной из боковых сторон изолирующей колодки по углам.Установка, по меньщей мере, двух реле на изолирующей колодке и выполнение с четырех сторон колодки пазов для образования многорядной панели или панели любой конфигурации позволяет значительно расщирить компоновочные возможности панели, уменьщить габариты и материалоемкость а, следовательно, расход материала, а также уменьщить стоимость изделия.Выполнение сквозного окна в выступающей части фиксатора позволяет фиксировать с помощью зубчатых лент провода на панели, тем самым повыщая надежность и долговечность конструкции в условиях вибрации.Коммутационная панель содержит изолирующие колодки 1, соединенные между собой фиксаторами 2, которые установлены в пазы 3, выполненные с четырех сторон изолирующих колодок 1. Фиксаторы 2 снабжены выступами 4, в которых выполнены окна 5.В изолирующих колодках размещены, по меньщей мере, две сквозные системы гнезд 6. В каждое гнездо установлен электрический контакт 7 с присоединенными к нему проводами 8. Электрические провода 8 с помощью зубчатых лент 9, проходящих через окно 5 фиксатора 2,закрепляются на выступах 4.Коммутационная панель образуется посредством соединения изолирующих колодок 1 фиксаторами 2.Для подключения реле (на фиг. не указано) последние вставляются в изолирующие колодки 1, при этом каждый вывод реле входит в соответствующее гнездо с контактом системы сквозных гнезд 6 и контактирует с электрическими контактами 7, образующими совместно с подключенными к ним электрическими проводами 8 единую панель. Электрические провода 8 присоединяются к выступам 4 зубчатыми лентами 9.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
