Писарев Владимир Александрович

Номер патента: 18701

Опубликовано: 30.10.2014

Авторы: Пантелеенко Федор Иванович, Писарев Владимир Александрович, Окунь Григорий Исакович

МПК: B21C 37/08

Метки: тонколистовой, стали, устройство, сварной, трубы, изготовления

Текст:

...сварки. Задача изобретения - обеспечение изготовления сварной трубы из тонколистовой (0,51,4 мм) стали, в том числе и оцинкованной, с сохранением цинкового покрытия, уменьшение трудоемкости технологического процесса и получение высокого качества сварного соединения. Поставленная задача решается тем, что в устройстве для изготовления сварной трубы из тонколистовой стали, содержащем сборочно-сварочный стенд, включающий каретку с приводом,...

Номер патента: 18376

Опубликовано: 30.06.2014

Авторы: Писарев Владимир Александрович, Пантелеенко Федор Иванович, Окунь Григорий Исакович

МПК: B23K 11/00

Метки: воздуховода, шовной, контактной, машина, сварки

Текст:

...1, к одному из выводов вторичной обмотки 2 которого подсоединена центральная консоль 3, снабженная рабочим контактным роликом 4, ко второму выводу вторичной обмотки 2 параллельно подсоединены две крайние консоли 5 и 6, снабженные холостыми контактными роликами 7. Каретка 8 с приводом 9, расположенная с возможностью перемещения под консолями 3, 5, 6, содержит установленную с возможностью перемещения в вертикальной плоскости опорную...

Номер патента: 17405

Опубликовано: 30.08.2013

Авторы: Писарев Владимир Александрович, Пантелеенко Федор Иванович, Окунь Григорий Исакович

МПК: B23K 9/00

Метки: арматурных, сварки, вертикальных, стержней, соединений, стыковых, дуговой, устройство

Текст:

...проплава соединяемых торцов арматурных стержней жидким наплавляемым металлом. Использовать в данном устройстве механизированную дуговую сварку многослойными швами в среде защитного газа не представляется возможным из-за конструкции инвентарной формы и наличия сопла для защитного газа на наконечнике сварочной горелки сварочного полуавтомата, которое не позволяет вести процесс сварки в полости инверторной формы между торцами арматурных стержней....

Номер патента: 17404

Опубликовано: 30.08.2013

Авторы: Нестеров Владимир Григорьевич, Окунь Григорий Исакович, Писарев Владимир Александрович, Пантелеенко Федор Иванович

МПК: B23K 9/00

Метки: горизонтальных, сварки, стыковых, устройство, соединений, дуговой, стержней, арматурных

Текст:

...задача изобретения - повысить качество и надежность сварного соединения,обеспечить возможность выполнения сварки в условиях воздействия ветровых нагрузок. Поставленная техническая задача решается тем, что устройство для дуговой сварки горизонтального стыкового соединения арматурных стержней, содержащее медную желобчатую скобу-подкладку и медные вкладыши-ограничители плавильного пространства, у которых внутри каждого вкладыша-ограничителя...

Номер патента: 16560

Опубликовано: 30.12.2012

Авторы: Пантелеенко Федор Иванович, Окунь Григорий Исакович, Писарев Владимир Александрович

МПК: B23K 9/16

Метки: горелки, установка, испытания, сварочной

Текст:

...3 с подогревателем, соединенные с расходомером 4. Узел 5 крепления и фиксации испытываемой сварочной горелки 6 с соплом 7, установленные над местом сварки 8 основания 1, закреплены на стойке 9 каретки 10 каркаса 11 механизма передвижения. На стойке 9 шарнирно посредством рычага 12 закреплена платформа 13 с установленным на ней воздуходувным насосом 14 с успокоителем (на фигуре не показан). На рычаге 12 закреплен анемометр 15. С расходомером 4...

Номер патента: U 8270

Опубликовано: 30.06.2012

Авторы: Пантелеенко Федор Иванович, Окунь Григорий Исакович, Писарев Владимир Александрович

МПК: B23K 11/08

Метки: сварки, шовной, машина, контактной

Текст:

...консоль 3, снабженная рабочим контактным роликом 4, ко второму выводу вторичной обмотки 2 параллельно подсоединены две крайние консоли 5 и 6, снабженные холостыми контактными роликами 7. Каретка 8, расположенная с возможностью перемещения под консолями 3, 5, 6, имеет регулируемую в вертикальной плоскости опорную балку 9 с закрепленной на ней водоохлаждаемой подкладкой 10, на которой базируется при сварке воздуховод 11. Каретка 8 имеет...

Номер патента: 14761

Опубликовано: 30.08.2011

Авторы: Писарев Владимир Александрович, Окунь Григорий Исакович, Пантелеенко Федор Иванович, Саранцев Вадим Владимирович

МПК: B23K 9/16

Метки: газах, защитных, дуговой, горелка, сварки

Текст:

...газовую защиту за счет создания кольцевой завесы, выходящей по винтовой линии из кольцевой щели горелки струи защитного газа, обладающей повышенной жесткостью к ветровым воздействиям и являющейся внешней системой подачи защитного газа. Защитный газ, дополнительно подаваемый через отверстия в мундштуке с электродом во внутреннюю полость горелки и выходящий наружу через сужающуюся по параболической кривой Витошинского концевую часть...

Номер патента: 13497

Опубликовано: 30.08.2010

Авторы: Пантелеенко Федор Иванович, Окунь Григорий Исакович, Писарев Владимир Александрович

МПК: B23K 9/16

Метки: устройство, газов, сварки, электродуговой, защитных, среде

Текст:

...диаметра мундштука. Сущность изобретения поясняется чертежом, где на фиг. 1 изображен вид устройства спереди, на фиг. 2 - вид устройства сверху. Устройство для электродуговой сварки в среде защитных газов состоит из сварочной горелки (на чертеже условно не показана), на мундштуке 1 которой установлено защитное приспособление, выполненное в виде металлического колпака. Одна часть 2 колпака выполнена сплошной из тонколистовой стали, другая...

Номер патента: U 5838

Опубликовано: 30.12.2009

Авторы: Саранцев Вадим Владимирович, Пантелеенко Федор Иванович, Писарев Владимир Александрович, Окунь Григорий Исакович

МПК: B23K 9/16

Метки: газах, дуговой, сварки, горелка, защитных

Текст:

...сварки в защитных газах,содержащая тангенциальное сопло, цилиндрическую камеру и электрод, дополнительно содержит втулку, установленную внутри цилиндрической камеры, снабженной выходным соплом, внутренняя полость которого выполнена сужающейся по параболической кривой,кроме того, на внутренней поверхности цилиндрической камеры выполнена многозаходная резьба, а наружный диаметр втулки равен внутреннему диаметру камеры. Такая конструкция...

Номер патента: 11743

Опубликовано: 30.04.2009

Авторы: Нестеров Владимир Григорьевич, Нестерова Светлана Владимировна, Писарев Владимир Александрович, Зюзенок Валерий Павлович, Окунь Григорий Исакович

МПК: B23K 35/362

Метки: сварки, флюс, активирующий, сталей, углеродистых, дуговой, или, легированных

Текст:

...анодного пятна дуги за счет изменения (уменьшения) электропроводности на поверхности изделия. Эффект увеличения проплавляющей способности дуги определяется системой взаимосвязанных процессов, происходящих в сварочной ванне, столбе дуги и околодуговом пространстве. При плавлении флюса на поверхности сварочной ванны образуется экранирующая шлаковая фаза с низкой электропроводностью, которая снижает поверхностное натяжение расплавленного...

Номер патента: U 5008

Опубликовано: 28.02.2009

Авторы: Окунь Григорий Исакович, Писарев Владимир Александрович, Пантелеенко Федор Иванович

МПК: B23K 9/16

Метки: устройство, газов, сварки, электродуговой, защитных, среде

Текст:

...сварки в среде защитных газов, содержащем сварочную горелку и защитное приспособление для создания газовой завесы, защитное приспособление выполнено в виде газоподводящей трубки с форсункой и закреплено на мундштуке сварочной горелки с возможностью поворота вокруг него и перемещения в горизонтальной и вертикальной плоскостях, кроме того, площадь выходного сечения форсунки не превышает площадь сечения газоподводящей трубки, а...

Номер патента: U 4999

Опубликовано: 28.02.2009

Авторы: Шелег Валерий Константинович, Писарев Владимир Александрович, Цумарев Юрий Алексеевич, Емельянов Светозар Николаевич, Цумарев Евгений Николаевич

МПК: B23K 11/14

Метки: рельеф, контактной, рельефной, сварки

Текст:

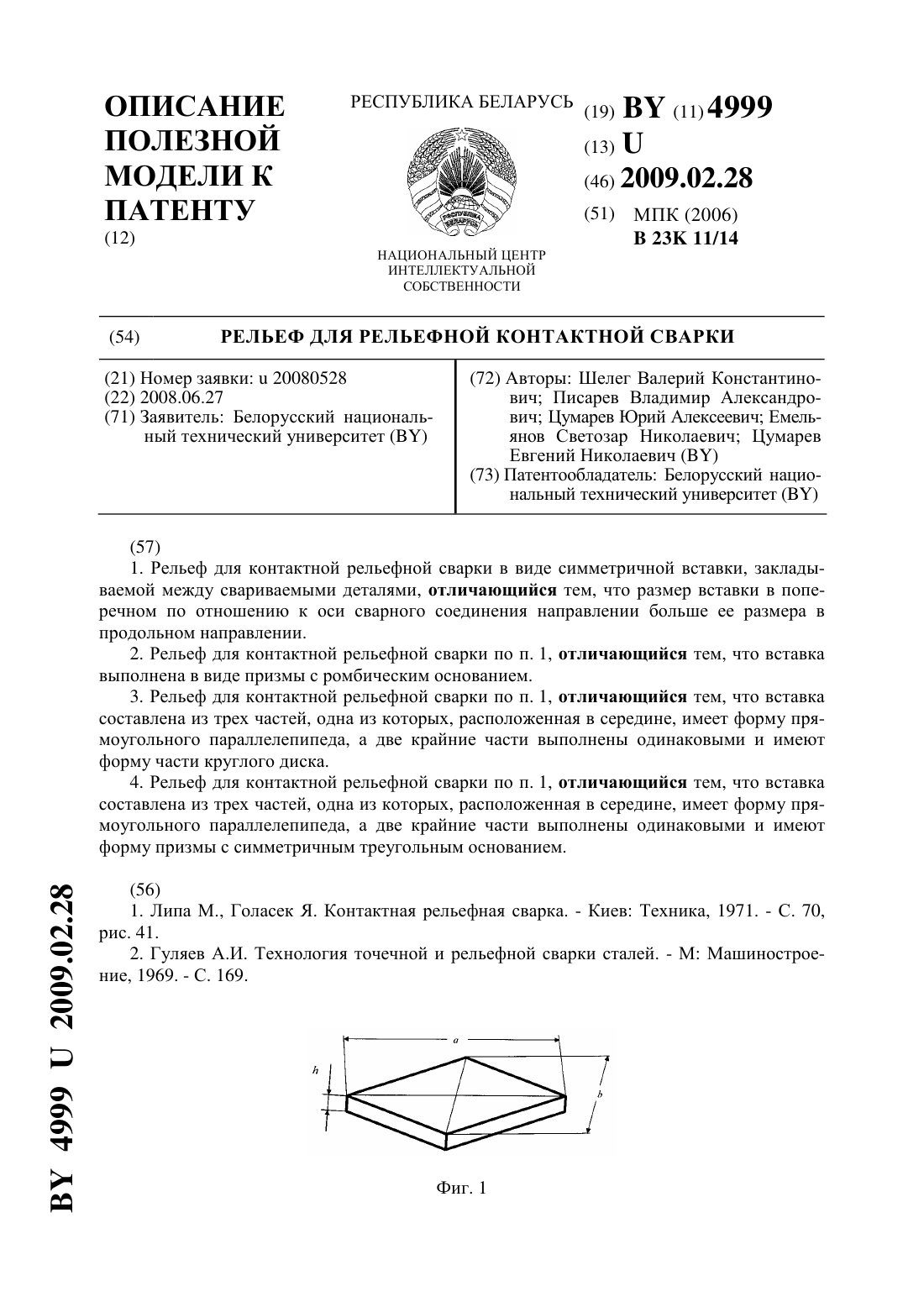

...круглого диска, либо форму призмы с симметричным треугольным основанием. Благодаря тому что размер вставки в поперечном по отношению к оси сварного соединения направлении принят большим, чем ее размер в продольном направлении, сварная точка лучше вписывается в конфигурацию сварного соединения и при одинаковой величине нахлестки может иметь большую площадь поперечного сечения. Поэтому ее прочность при работе под нагрузкой будет выше, чем у...

Номер патента: U 4987

Опубликовано: 28.02.2009

Авторы: Цумарев Евгений Николаевич, Цумарев Юрий Алексеевич, Писарев Владимир Александрович, Шелег Валерий Константинович, Латун Татьяна Сергеевна

МПК: B23K 3/00

Метки: соединение, паяное, нахлесточное

Текст:

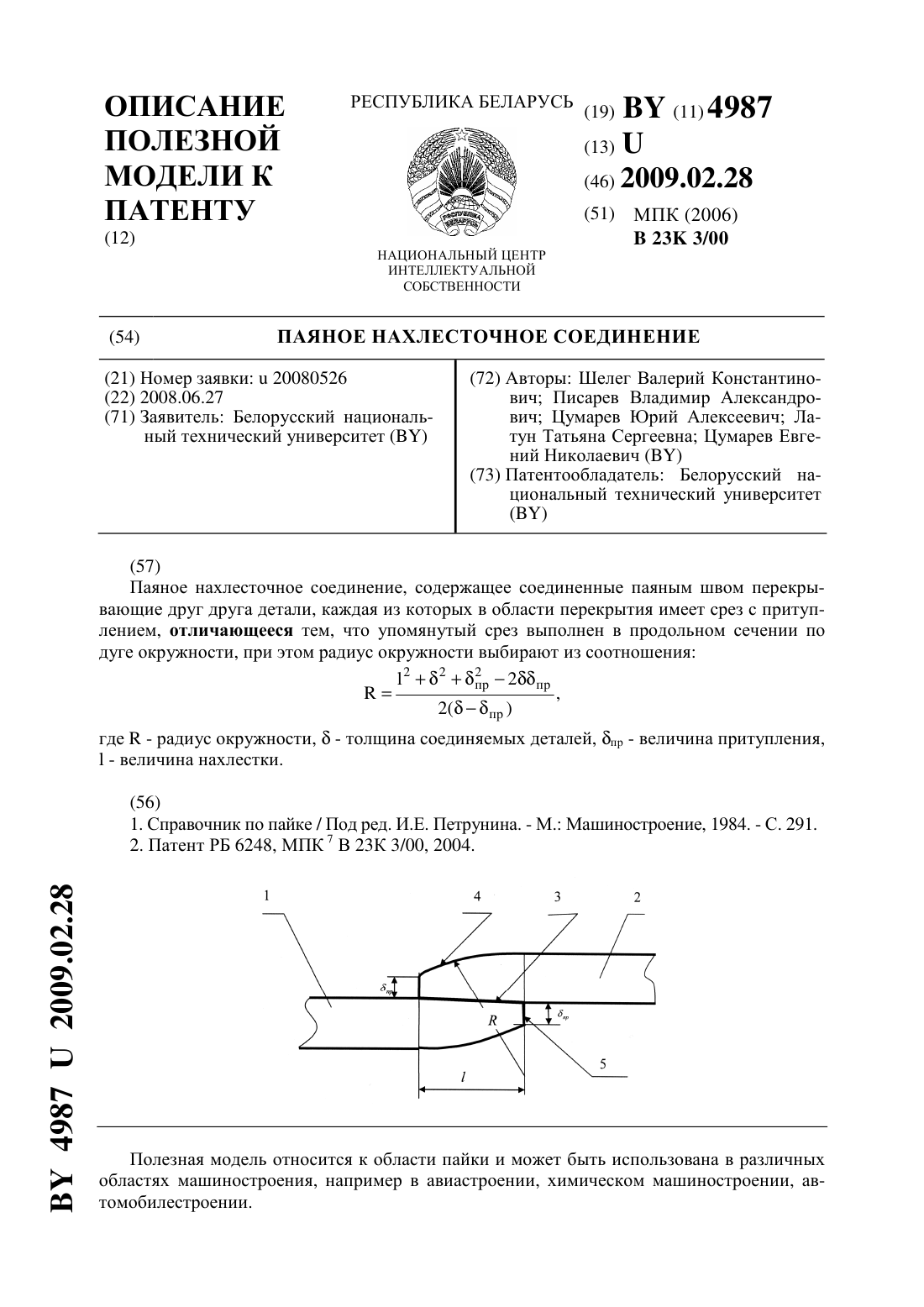

...низкую прочность из-за значительной концентрации напряжений. Задачей полезной модели является повышение прочности паяного соединения. Поставленная задача достигается тем, что в паяном нахлесточном соединении, содержащем соединенные паяным швом перекрывающие друг друга детали, каждая из которых в области перекрытия имеет срез с притуплением, согласно полезной модели, упомянутый срез выполнен в продольном сечении по дуге окружности, при этом...

Номер патента: U 3203

Опубликовано: 30.12.2006

Авторы: Окунь Григорий Исакович, Мартынов Евгений Павлович, Гришин Сергей Александрович, Недвецкий Николай Станиславович, Писарев Владимир Александрович

МПК: B23K 11/00

Метки: устройство, сварки, контроля

Текст:

...входу которого подключен выход фильтра низкой частоты. Выход сумматора подключен ко входу усилителя.Недостатком устройства является то, что оно не осуществляет регистрацию скорости подачи сварочного электрода, скорости перемещения сварочной головки. Отсутствует накопление технологических параметров сварочного процесса.Технической задачей полезной модели является оптимизация параметров автоматической сварки под флюсом для достижения...

Номер патента: U 2811

Опубликовано: 30.06.2006

Авторы: Буйкус Кястас Вито, Писарев Владимир Александрович

МПК: C25B 1/04

Метки: кислорода, смеси, электролизер, водорода, получения

Текст:

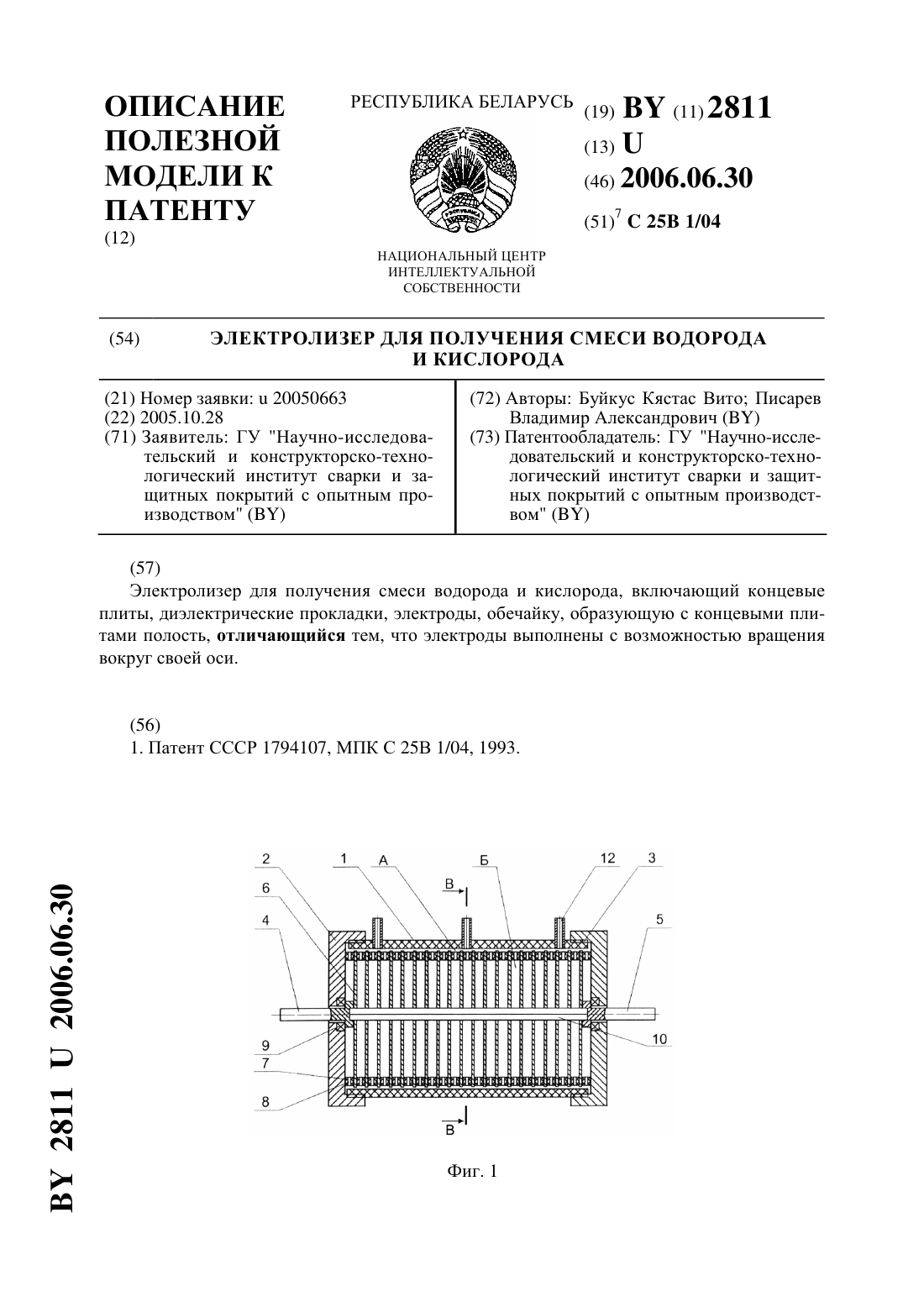

...своей оси. На фиг. 1 изображен электролизер, продольный разрез на фиг. 2 - поперечный разрез-. Электролизер имеет обечайку 1 из термопласта, на торцах которой установлены концевые плиты 2, закрепленные на обечайке посредством резьбового соединения 3 и образующие с ней полость (фиг. 1), которая в рабочем состоянии заполнена электролитом до уровня А. В концевых плитах 2 расположены клеммы 4 и 5 для подвода положительного и отрицательного полюсов...

Номер патента: U 2525

Опубликовано: 28.02.2006

Авторы: Радченко Александр Адамович, Окунь Григорий Исакович, Буйкус Кястас Вито, Писарев Владимир Александрович

МПК: C25B 1/04

Метки: электролизер, кислорода, получения, водорода, смеси

Текст:

...состоянии заполнена электролитом до уровня А. В концевых плитах 2 расположены клеммы 4 и 5 для подвода положительного и отрицательного полюсов источника тока (на фиг. не показан). В обечайке расположены электроды 6, разделенные приклеенными к ним диэлектрическими прокладками 7 (фиг. 2),образуя межэлектродное пространство Б. Электроды 6 и диэлектрические прокладки 7 выполнены с удаленным сектором для образования внутри обечайки над...

Номер патента: 7198

Опубликовано: 30.09.2005

Авторы: Буйкус Кястас Вито, Писарев Владимир Александрович

МПК: B23K 9/18

Метки: шлака, шва, устройство, удаления, сварного, поверхности

Текст:

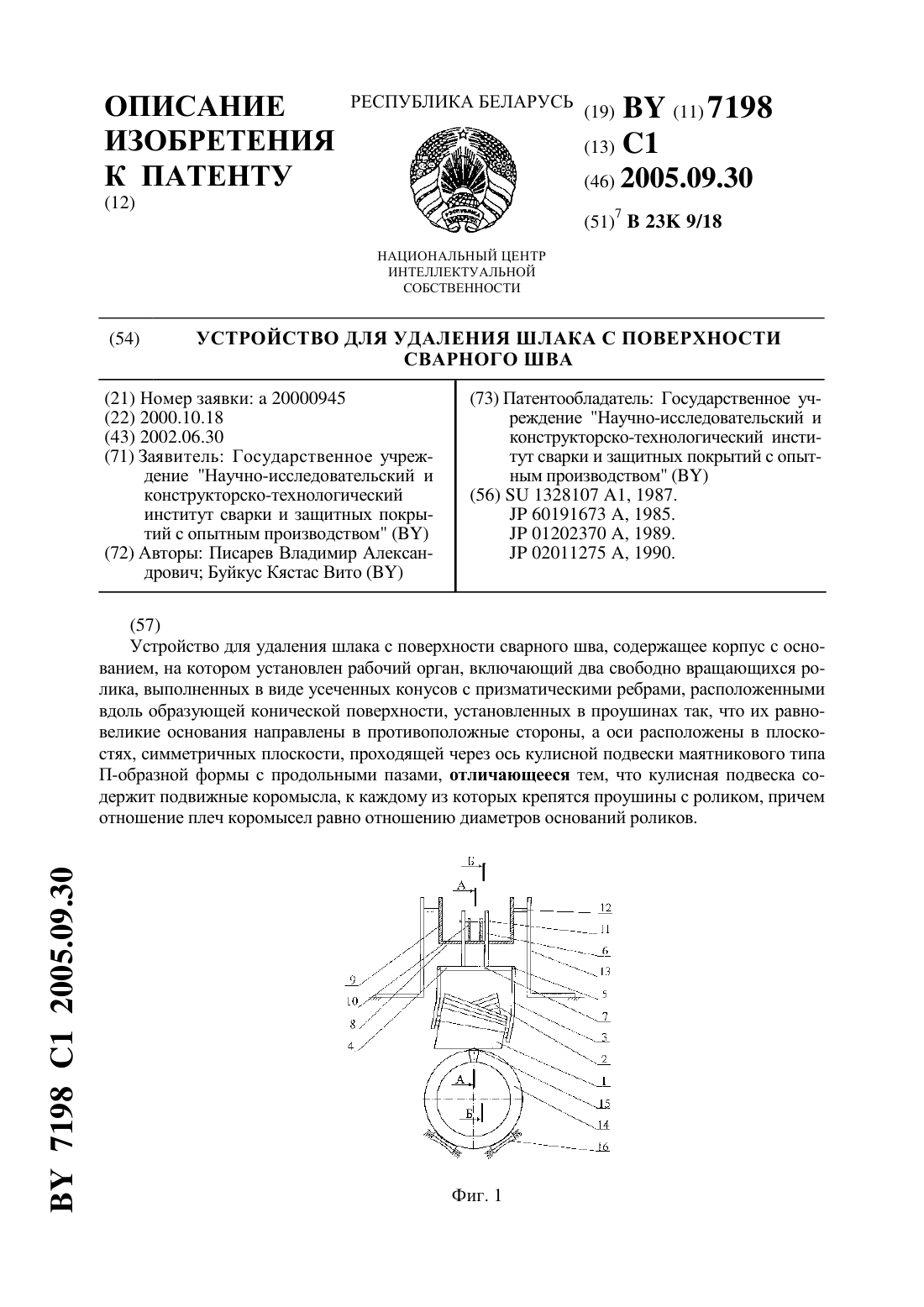

...и кулисную подвеску маятникового типа П-образной формы с продольными пазами, а оси конических роликов расположены в плоскостях, симметричных плоскости,проходящей через ось кулисной подвески, равновеликие основания конических роликов направлены в противоположные стороны, симметричные плоскости, проходящей через ось, кулисная подвеска роликов содержит подвижные коромысла, причем соотношение плеч коромысла равно соотношению диаметров...

Номер патента: U 1621

Опубликовано: 30.12.2004

Авторы: Буйкус Кястас Вито, Писарев Владимир Александрович, Окунь Григорий Исакович

МПК: C25B 1/04

Метки: кислорода, водорода, смеси, получения, электролизер

Текст:

...плитами полость, концевые плиты крепятся к обечайке посредством резьбового соединения, концевые плиты выполнены в виде электродов, электроды выполнены таким образом, что внутри обечайки над электродами образуется свободный объем. На фиг. 1 изображен электролизер, продольный разрез на фиг. 2 - поперечный разрез Г-Г. Электролизер имеет обечайку 1 из термопласта, на торцах которой установлены концевые плиты 2, закрепленные на обечайке...

Номер патента: U 1438

Опубликовано: 30.06.2004

Авторы: Буйкус Кястас Вито, Писарев Владимир Александрович, Окунь Григорий Исакович

МПК: C25B 15/02

Метки: воды, управления, автоматического, устройство, электролиза, процессом

Текст:

...управления процессом электролиза воды содержит установленный на входе и включенный в электросеть тиристорный контактор 1, к выходу которого подключен блок 2 питания, соединенный с регулятором 3 потребляемой мощности,подключенный через блок изменения напряжения на электродах электролизера 4 к электролизеру 5 с пластинами (на фигуре не показаны). В электролизере 5 установлен датчик 6 давления и датчик 7 температуры. Датчик 6 давления...

Номер патента: 5830

Опубликовано: 30.12.2003

Авторы: Писарев Владимир Александрович, Окунь Григорий Исакович, Буйкус Кястас Вито

МПК: C25B 1/02

Метки: электролизер, монополярный

Текст:

...части которой расположена крышка и токоподводящие элементы, патрубки для подачи и отвода реагента, токоподводящие элементы расположены в нижней части емкости, крышка приспособления для крепления электродов выполнена в виде полой полусферы, соединена с патрубком отвода реагента и расположена ниже уровня электролита, а в обечайке выполнены отверстия. На фиг. 1 показана конструкция описываемого электролизера. На фиг. 2 - сечение А-А(фиг....

Номер патента: 4278

Опубликовано: 30.03.2002

Авторы: Романенков Владимир Андреевич, Окунь Григорий Исакович, Писарев Владимир Александрович

МПК: B23B 31/02

Метки: цанговый, патрон

Текст:

...На фиг. 1 изображен общий вид цангового патрона. На фиг. 2 вид сверху цангового патрона (разрез по А-А). На фиг. 3 вид сбоку. На фиг. 4 разрез по Б-Б (пружина раскрыта, т.е. готова для приема). Цанговый патрон содержит цилиндр 1 (фиг. 1), в котором размещена цилиндрическая из проволоки прямоугольного поперечного сечения пружина 2, ее сдвоенный прямой участок 3 выведен через кольцевой паз 4 (фиг. 2) цилиндра 1 и закреплен в поворотном...

Номер патента: 3794

Опубликовано: 30.03.2001

Авторы: Окунь Григорий Исакович, Стасевич Сергей Иванович, Писарев Владимир Александрович

МПК: B23K 9/10

Метки: сварочной, цепью, управления, устройство

Текст:

...достигается тем, что в устройство, содержащее электрододержатель, тиристор,включенные последовательно в сварочную цепь, и первый резистор, дополнительно введены три транзистора, второй, третий, четвертый и пятый резисторы, диод и стабилитрон. На фигуре представлена электрическая схема устройства для управления сварочной цепью. Устройство содержит тиристор 1, анод которого соединен с положительным выводом источника постоянного тока, а...
