Электролизер для получения смеси водорода и кислорода

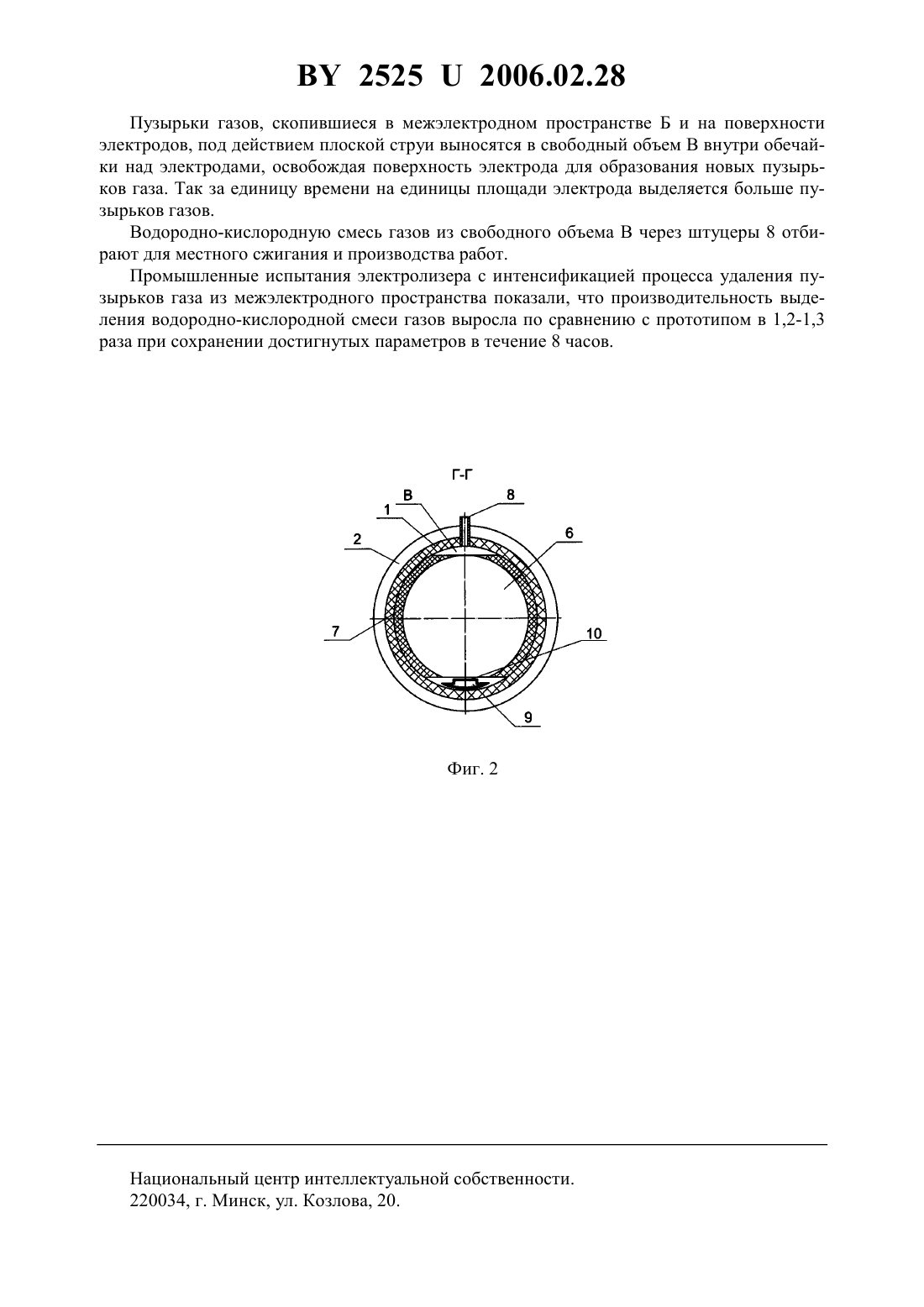

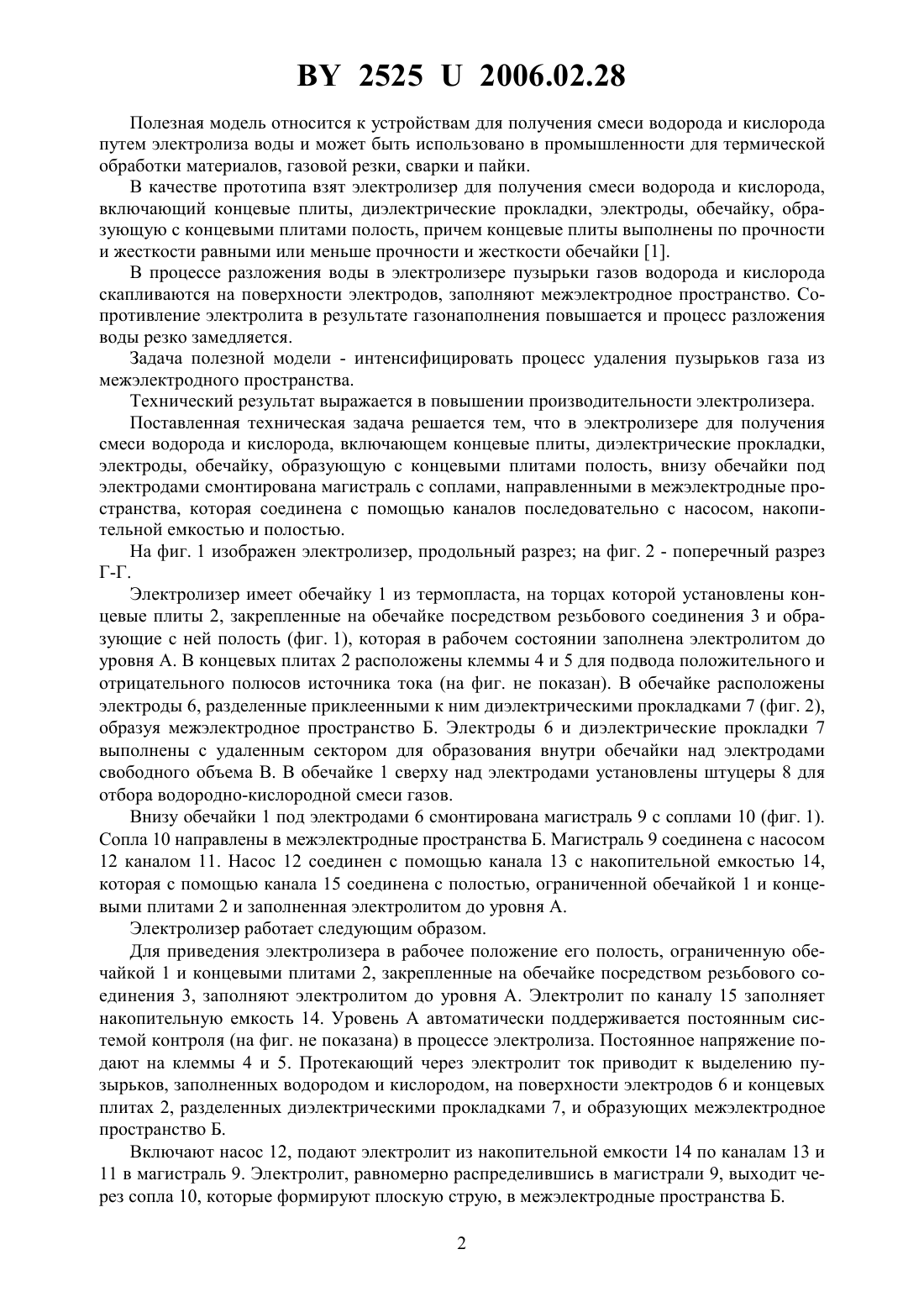

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОЛИЗЕР ДЛЯ ПОЛУЧЕНИЯ СМЕСИ ВОДОРОДА И КИСЛОРОДА(72) Авторы Буйкус Кястас Вито Писарев Владимир Александрович Окунь Григорий Исакович Радченко Александр Адамович(57) Электролизер для получения смеси водорода и кислорода, включающий концевые плиты, диэлектрические прокладки, электроды, обечайку, образующую с концевыми плитами полость, отличающийся тем, что внизу обечайки под электродами смонтирована магистраль с соплами, направленными в межэлектродные пространства, которая соединена с помощью каналов последовательно с насосом, накопительной емкостью и полостью. 25252006.02.28 Полезная модель относится к устройствам для получения смеси водорода и кислорода путем электролиза воды и может быть использовано в промышленности для термической обработки материалов, газовой резки, сварки и пайки. В качестве прототипа взят электролизер для получения смеси водорода и кислорода,включающий концевые плиты, диэлектрические прокладки, электроды, обечайку, образующую с концевыми плитами полость, причем концевые плиты выполнены по прочности и жесткости равными или меньше прочности и жесткости обечайки 1. В процессе разложения воды в электролизере пузырьки газов водорода и кислорода скапливаются на поверхности электродов, заполняют межэлектродное пространство. Сопротивление электролита в результате газонаполнения повышается и процесс разложения воды резко замедляется. Задача полезной модели - интенсифицировать процесс удаления пузырьков газа из межэлектродного пространства. Технический результат выражается в повышении производительности электролизера. Поставленная техническая задача решается тем, что в электролизере для получения смеси водорода и кислорода, включающем концевые плиты, диэлектрические прокладки,электроды, обечайку, образующую с концевыми плитами полость, внизу обечайки под электродами смонтирована магистраль с соплами, направленными в межэлектродные пространства, которая соединена с помощью каналов последовательно с насосом, накопительной емкостью и полостью. На фиг. 1 изображен электролизер, продольный разрез на фиг. 2 - поперечный разрез Г-Г. Электролизер имеет обечайку 1 из термопласта, на торцах которой установлены концевые плиты 2, закрепленные на обечайке посредством резьбового соединения 3 и образующие с ней полость (фиг. 1), которая в рабочем состоянии заполнена электролитом до уровня А. В концевых плитах 2 расположены клеммы 4 и 5 для подвода положительного и отрицательного полюсов источника тока (на фиг. не показан). В обечайке расположены электроды 6, разделенные приклеенными к ним диэлектрическими прокладками 7 (фиг. 2),образуя межэлектродное пространство Б. Электроды 6 и диэлектрические прокладки 7 выполнены с удаленным сектором для образования внутри обечайки над электродами свободного объема В. В обечайке 1 сверху над электродами установлены штуцеры 8 для отбора водородно-кислородной смеси газов. Внизу обечайки 1 под электродами 6 смонтирована магистраль 9 с соплами 10 (фиг. 1). Сопла 10 направлены в межэлектродные пространства Б. Магистраль 9 соединена с насосом 12 каналом 11. Насос 12 соединен с помощью канала 13 с накопительной емкостью 14,которая с помощью канала 15 соединена с полостью, ограниченной обечайкой 1 и концевыми плитами 2 и заполненная электролитом до уровня А. Электролизер работает следующим образом. Для приведения электролизера в рабочее положение его полость, ограниченную обечайкой 1 и концевыми плитами 2, закрепленные на обечайке посредством резьбового соединения 3, заполняют электролитом до уровня А. Электролит по каналу 15 заполняет накопительную емкость 14. Уровень А автоматически поддерживается постоянным системой контроля (на фиг. не показана) в процессе электролиза. Постоянное напряжение подают на клеммы 4 и 5. Протекающий через электролит ток приводит к выделению пузырьков, заполненных водородом и кислородом, на поверхности электродов 6 и концевых плитах 2, разделенных диэлектрическими прокладками 7, и образующих межэлектродное пространство Б. Включают насос 12, подают электролит из накопительной емкости 14 по каналам 13 и 11 в магистраль 9. Электролит, равномерно распределившись в магистрали 9, выходит через сопла 10, которые формируют плоскую струю, в межэлектродные пространства Б. 2 25252006.02.28 Пузырьки газов, скопившиеся в межэлектродном пространстве Б и на поверхности электродов, под действием плоской струи выносятся в свободный объем В внутри обечайки над электродами, освобождая поверхность электрода для образования новых пузырьков газа. Так за единицу времени на единицы площади электрода выделяется больше пузырьков газов. Водородно-кислородную смесь газов из свободного объема В через штуцеры 8 отбирают для местного сжигания и производства работ. Промышленные испытания электролизера с интенсификацией процесса удаления пузырьков газа из межэлектродного пространства показали, что производительность выделения водородно-кислородной смеси газов выросла по сравнению с прототипом в 1,2-1,3 раза при сохранении достигнутых параметров в течение 8 часов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
