Устройство для управления сварочной цепью

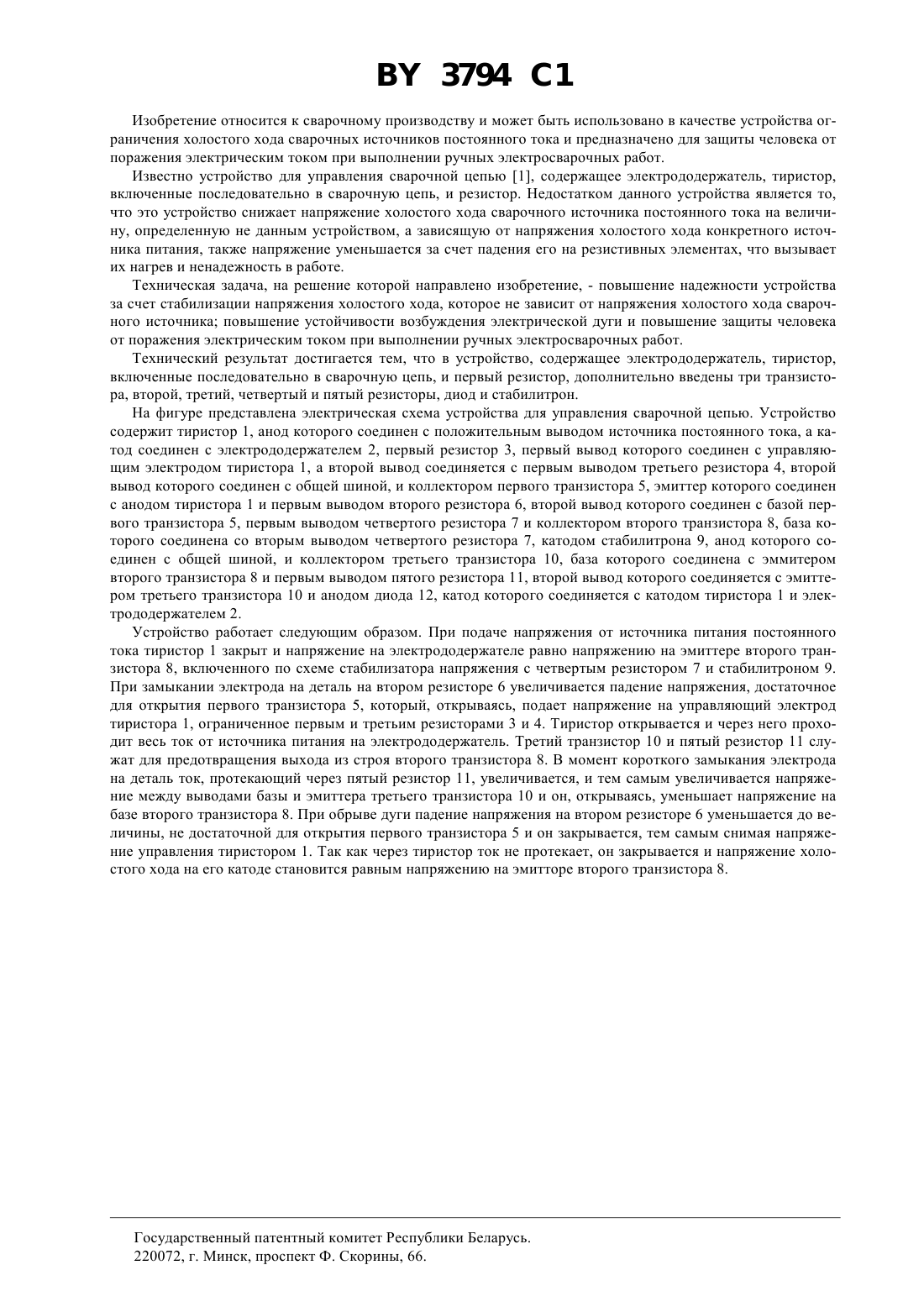

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ СВАРОЧНОЙ ЦЕПЬЮ(57) Устройство для управления сварочной цепью, содержащее электрододержатель, тиристор, включенные последовательно в сварочную цепь, и первый резистор, отличающееся тем, что дополнительно содержит три транзистора, второй, третий, четвертый и пятый резисторы, диод и стабилитрон, причем эмиттер первого транзистора соединен с анодом тиристора и первым выводом второго резистора, его коллектор соединен с первыми выводами третьего и первого резисторов, вторые выводы которых соединены соответственно с общей шиной и с управляющим электродом тиристора, база первого транзистора соединена со вторым выводом второго резистора, с первым выводом четвертого резистора и коллектором второго транзистора, база которого соединена со вторым выводом четвертого резистора, катодом стабилитрона, анод которого соединен с общей шиной, и коллектором третьего транзистора, база которого соединена с эмиттером второго транзистора и первым выводом пятого резистора, второй вывод которого соединен с эмиттером третьего транзистора и анодом диода, катод которого подключен к точке соединения катода тиристора и электрододержателя. 3794 1 Изобретение относится к сварочному производству и может быть использовано в качестве устройства ограничения холостого хода сварочных источников постоянного тока и предназначено для защиты человека от поражения электрическим током при выполнении ручных электросварочных работ. Известно устройство для управления сварочной цепью 1, содержащее электрододержатель, тиристор,включенные последовательно в сварочную цепь, и резистор. Недостатком данного устройства является то,что это устройство снижает напряжение холостого хода сварочного источника постоянного тока на величину, определенную не данным устройством, а зависящую от напряжения холостого хода конкретного источника питания, также напряжение уменьшается за счет падения его на резистивных элементах, что вызывает их нагрев и ненадежность в работе. Техническая задача, на решение которой направлено изобретение, - повышение надежности устройства за счет стабилизации напряжения холостого хода, которое не зависит от напряжения холостого хода сварочного источника повышение устойчивости возбуждения электрической дуги и повышение защиты человека от поражения электрическим током при выполнении ручных электросварочных работ. Технический результат достигается тем, что в устройство, содержащее электрододержатель, тиристор,включенные последовательно в сварочную цепь, и первый резистор, дополнительно введены три транзистора, второй, третий, четвертый и пятый резисторы, диод и стабилитрон. На фигуре представлена электрическая схема устройства для управления сварочной цепью. Устройство содержит тиристор 1, анод которого соединен с положительным выводом источника постоянного тока, а катод соединен с электрододержателем 2, первый резистор 3, первый вывод которого соединен с управляющим электродом тиристора 1, а второй вывод соединяется с первым выводом третьего резистора 4, второй вывод которого соединен с общей шиной, и коллектором первого транзистора 5, эмиттер которого соединен с анодом тиристора 1 и первым выводом второго резистора 6, второй вывод которого соединен с базой первого транзистора 5, первым выводом четвертого резистора 7 и коллектором второго транзистора 8, база которого соединена со вторым выводом четвертого резистора 7, катодом стабилитрона 9, анод которого соединен с общей шиной, и коллектором третьего транзистора 10, база которого соединена с эммитером второго транзистора 8 и первым выводом пятого резистора 11, второй вывод которого соединяется с эмиттером третьего транзистора 10 и анодом диода 12, катод которого соединяется с катодом тиристора 1 и электрододержателем 2. Устройство работает следующим образом. При подаче напряжения от источника питания постоянного тока тиристор 1 закрыт и напряжение на электрододержателе равно напряжению на эмиттере второго транзистора 8, включенного по схеме стабилизатора напряжения с четвертым резистором 7 и стабилитроном 9. При замыкании электрода на деталь на втором резисторе 6 увеличивается падение напряжения, достаточное для открытия первого транзистора 5, который, открываясь, подает напряжение на управляющий электрод тиристора 1, ограниченное первым и третьим резисторами 3 и 4. Тиристор открывается и через него проходит весь ток от источника питания на электрододержатель. Третий транзистор 10 и пятый резистор 11 служат для предотвращения выхода из строя второго транзистора 8. В момент короткого замыкания электрода на деталь ток, протекающий через пятый резистор 11, увеличивается, и тем самым увеличивается напряжение между выводами базы и эмиттера третьего транзистора 10 и он, открываясь, уменьшает напряжение на базе второго транзистора 8. При обрыве дуги падение напряжения на втором резисторе 6 уменьшается до величины, не достаточной для открытия первого транзистора 5 и он закрывается, тем самым снимая напряжение управления тиристором 1. Так как через тиристор ток не протекает, он закрывается и напряжение холостого хода на его катоде становится равным напряжению на эмитторе второго транзистора 8. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
