Цанговый патрон

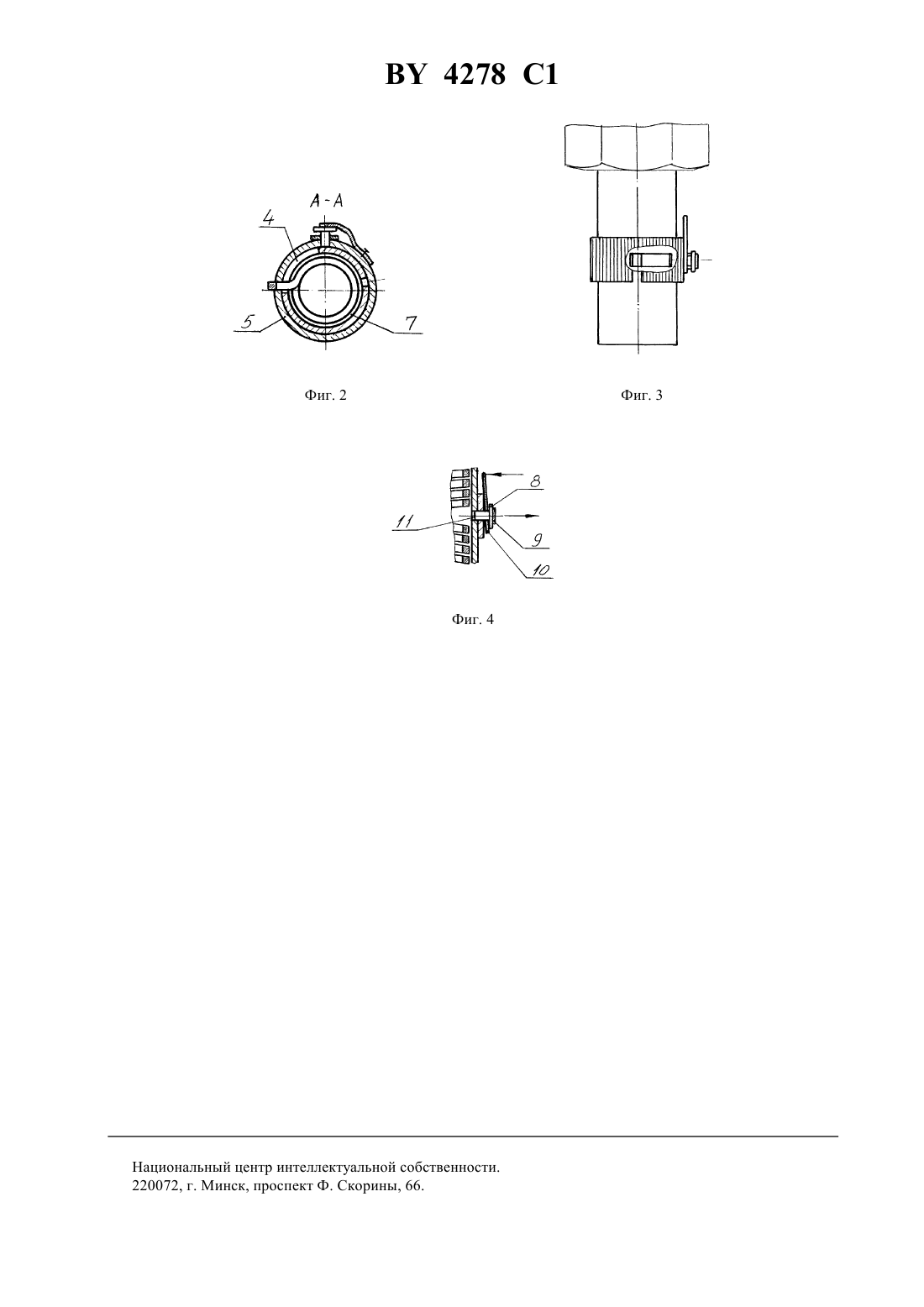

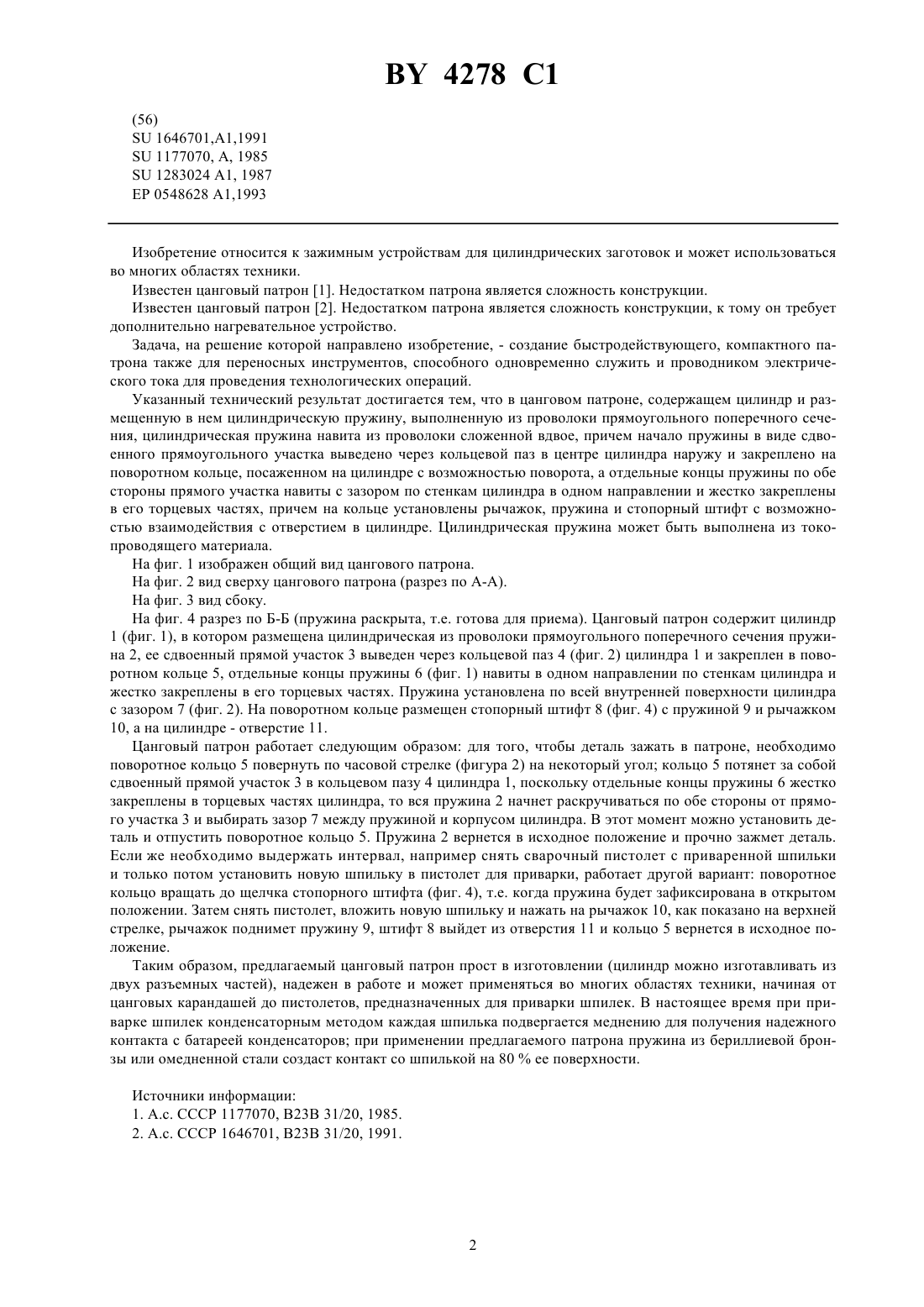

(57) 1. Цанговый патрон, содержащий цилиндр и размещенную в нем цилиндрическую пружину, выполненную из проволоки прямоугольного поперечного сечения, отличающийся тем, что цилиндрическая пружина навита из проволоки сложенной вдвое, причем начало пружины в виде сдвоенного прямого участка выведено через кольцевой паз в центре цилиндра наружу и закреплено на поворотном кольце, посаженном на цилиндре с возможностью поворота, а отдельные концы пружины по обе стороны прямого участка навиты с зазором по стенкам цилиндра в одном направлении и жестко закреплены в его торцевых частях, причем на кольце установлены рычажок, пружина и стопорный штифт с возможностью взаимодействия с отверстием в цилиндре. 2. Цанговый патрон по п. 1, отличающийся тем, что цилиндрическая пружина выполнена из токопроводящего материала. Изобретение относится к зажимным устройствам для цилиндрических заготовок и может использоваться во многих областях техники. Известен цанговый патрон 1. Недостатком патрона является сложность конструкции. Известен цанговый патрон 2. Недостатком патрона является сложность конструкции, к тому он требует дополнительно нагревательное устройство. Задача, на решение которой направлено изобретение, - создание быстродействующего, компактного патрона также для переносных инструментов, способного одновременно служить и проводником электрического тока для проведения технологических операций. Указанный технический результат достигается тем, что в цанговом патроне, содержащем цилиндр и размещенную в нем цилиндрическую пружину, выполненную из проволоки прямоугольного поперечного сечения, цилиндрическая пружина навита из проволоки сложенной вдвое, причем начало пружины в виде сдвоенного прямоугольного участка выведено через кольцевой паз в центре цилиндра наружу и закреплено на поворотном кольце, посаженном на цилиндре с возможностью поворота, а отдельные концы пружины по обе стороны прямого участка навиты с зазором по стенкам цилиндра в одном направлении и жестко закреплены в его торцевых частях, причем на кольце установлены рычажок, пружина и стопорный штифт с возможностью взаимодействия с отверстием в цилиндре. Цилиндрическая пружина может быть выполнена из токопроводящего материала. На фиг. 1 изображен общий вид цангового патрона. На фиг. 2 вид сверху цангового патрона (разрез по А-А). На фиг. 3 вид сбоку. На фиг. 4 разрез по Б-Б (пружина раскрыта, т.е. готова для приема). Цанговый патрон содержит цилиндр 1 (фиг. 1), в котором размещена цилиндрическая из проволоки прямоугольного поперечного сечения пружина 2, ее сдвоенный прямой участок 3 выведен через кольцевой паз 4 (фиг. 2) цилиндра 1 и закреплен в поворотном кольце 5, отдельные концы пружины 6 (фиг. 1) навиты в одном направлении по стенкам цилиндра и жестко закреплены в его торцевых частях. Пружина установлена по всей внутренней поверхности цилиндра с зазором 7 (фиг. 2). На поворотном кольце размещен стопорный штифт 8 (фиг. 4) с пружиной 9 и рычажком 10, а на цилиндре - отверстие 11. Цанговый патрон работает следующим образом для того, чтобы деталь зажать в патроне, необходимо поворотное кольцо 5 повернуть по часовой стрелке (фигура 2) на некоторый угол кольцо 5 потянет за собой сдвоенный прямой участок 3 в кольцевом пазу 4 цилиндра 1, поскольку отдельные концы пружины 6 жестко закреплены в торцевых частях цилиндра, то вся пружина 2 начнет раскручиваться по обе стороны от прямого участка 3 и выбирать зазор 7 между пружиной и корпусом цилиндра. В этот момент можно установить деталь и отпустить поворотное кольцо 5. Пружина 2 вернется в исходное положение и прочно зажмет деталь. Если же необходимо выдержать интервал, например снять сварочный пистолет с приваренной шпильки и только потом установить новую шпильку в пистолет для приварки, работает другой вариант поворотное кольцо вращать до щелчка стопорного штифта (фиг. 4), т.е. когда пружина будет зафиксирована в открытом положении. Затем снять пистолет, вложить новую шпильку и нажать на рычажок 10, как показано на верхней стрелке, рычажок поднимет пружину 9, штифт 8 выйдет из отверстия 11 и кольцо 5 вернется в исходное положение. Таким образом, предлагаемый цанговый патрон прост в изготовлении (цилиндр можно изготавливать из двух разъемных частей), надежен в работе и может применяться во многих областях техники, начиная от цанговых карандашей до пистолетов, предназначенных для приварки шпилек. В настоящее время при приварке шпилек конденсаторным методом каждая шпилька подвергается меднению для получения надежного контакта с батареей конденсаторов при применении предлагаемого патрона пружина из бериллиевой бронзы или омедненной стали создаст контакт со шпилькой на 80 ее поверхности. Источники информации 1. А.с. СССР 1177070, В 23 В 31/20, 1985. 2. А.с. СССР 1646701, В 23 В 31/20, 1991. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
