Монополярный электролизер

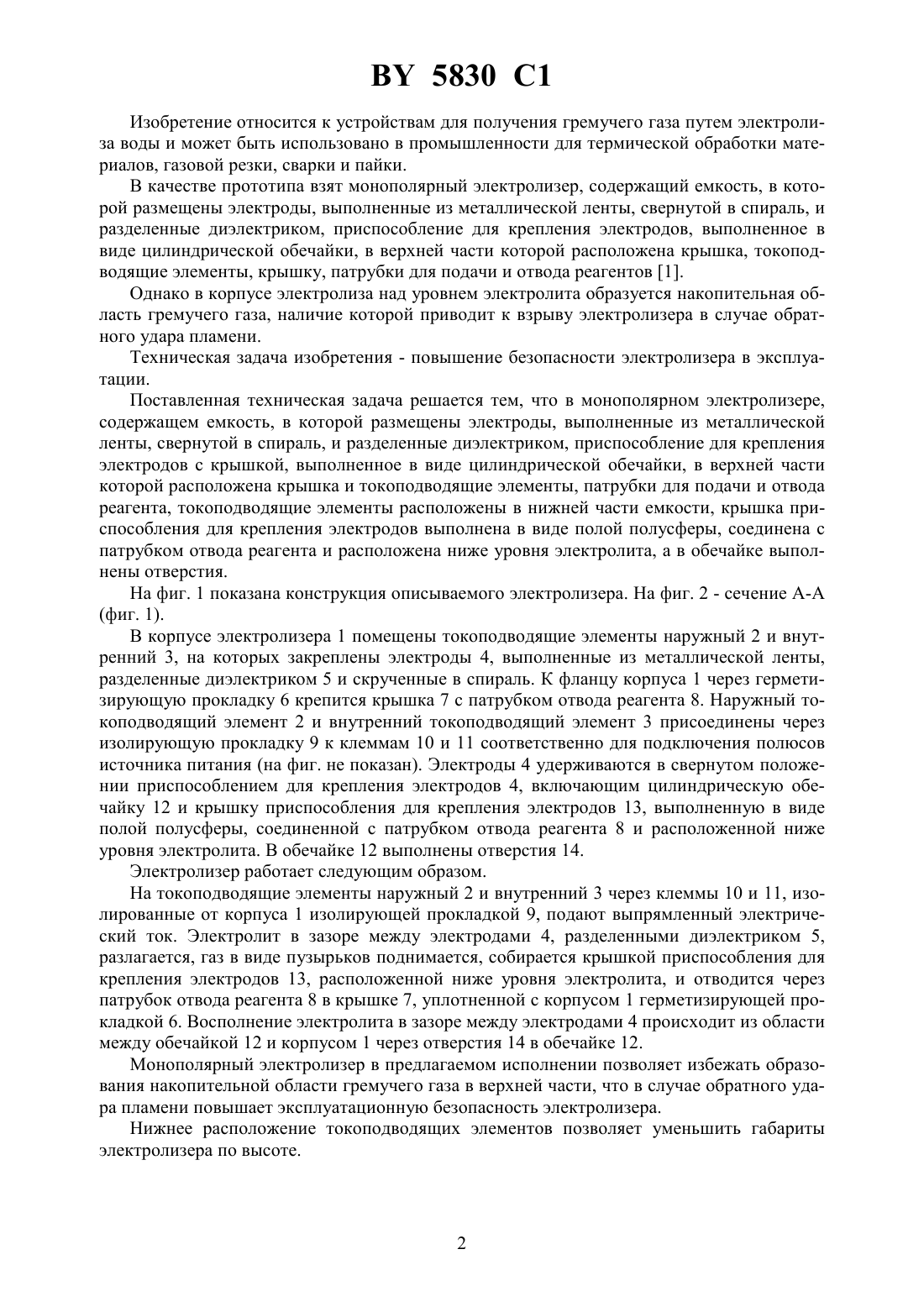

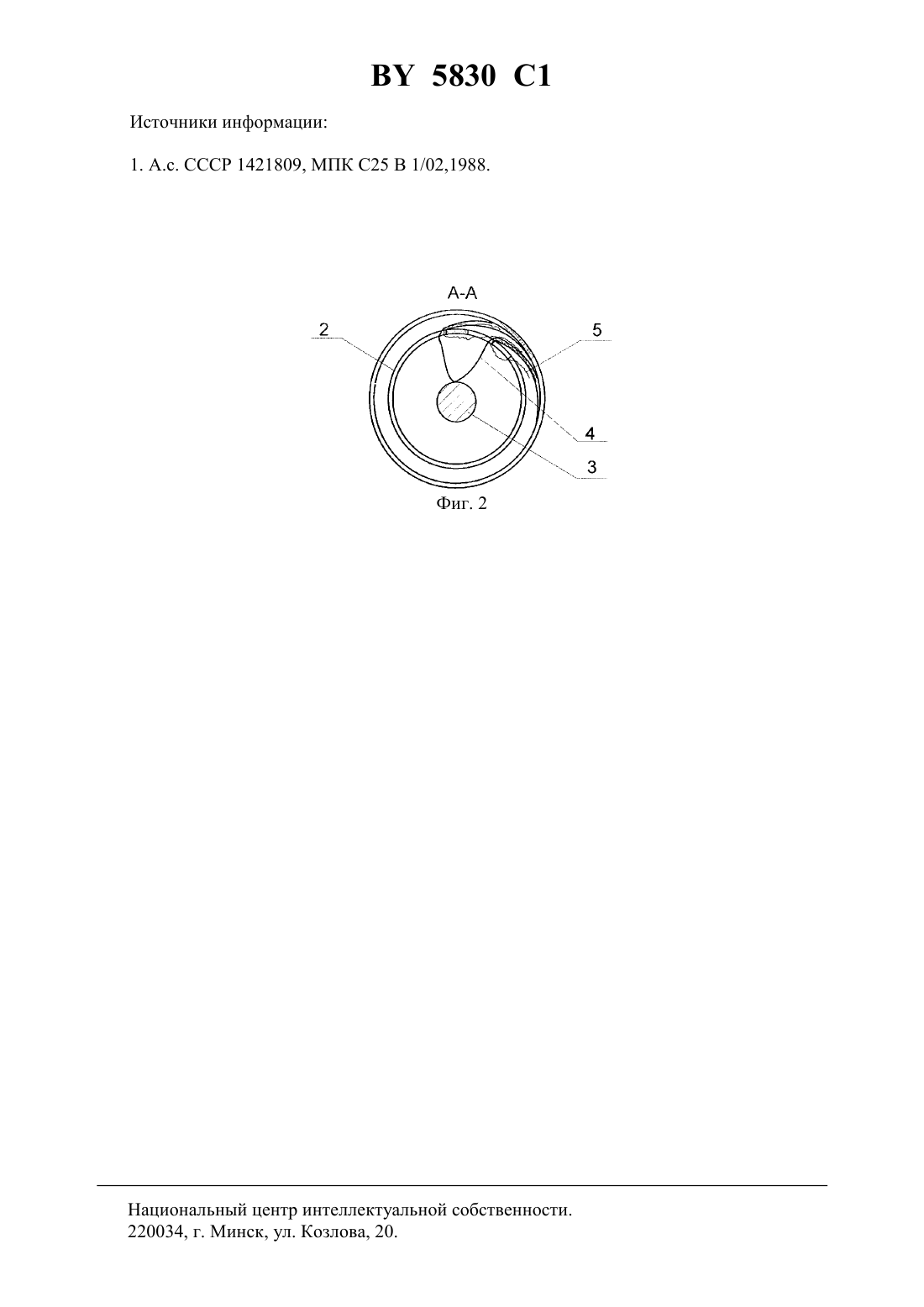

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Буйкус Кястас Вито Писарев Владимир Александрович Окунь Григорий Исакович(57) Монополярный электролизер, содержащий емкость, в которой размещены электроды,выполненные из металлической ленты, свернутой в спираль, и разделенные диэлектриком,выполненное в виде цилиндрической обечайки приспособление для крепления электродов с крышкой в верхней части, токоподводящие элементы, патрубки для подачи и отвода реагента, отличающийся тем, что токоподводящие элементы расположены в нижней части емкости, крышка приспособления для крепления электродов выполнена в виде полой полусферы, соединенной с патрубком отвода реагента, и расположена ниже уровня электролита, а в цилиндрической обечайке выполнены отверстия. 5830 1 Изобретение относится к устройствам для получения гремучего газа путем электролиза воды и может быть использовано в промышленности для термической обработки материалов, газовой резки, сварки и пайки. В качестве прототипа взят монополярный электролизер, содержащий емкость, в которой размещены электроды, выполненные из металлической ленты, свернутой в спираль, и разделенные диэлектриком, приспособление для крепления электродов, выполненное в виде цилиндрической обечайки, в верхней части которой расположена крышка, токоподводящие элементы, крышку, патрубки для подачи и отвода реагентов 1. Однако в корпусе электролиза над уровнем электролита образуется накопительная область гремучего газа, наличие которой приводит к взрыву электролизера в случае обратного удара пламени. Техническая задача изобретения - повышение безопасности электролизера в эксплуатации. Поставленная техническая задача решается тем, что в монополярном электролизере,содержащем емкость, в которой размещены электроды, выполненные из металлической ленты, свернутой в спираль, и разделенные диэлектриком, приспособление для крепления электродов с крышкой, выполненное в виде цилиндрической обечайки, в верхней части которой расположена крышка и токоподводящие элементы, патрубки для подачи и отвода реагента, токоподводящие элементы расположены в нижней части емкости, крышка приспособления для крепления электродов выполнена в виде полой полусферы, соединена с патрубком отвода реагента и расположена ниже уровня электролита, а в обечайке выполнены отверстия. На фиг. 1 показана конструкция описываемого электролизера. На фиг. 2 - сечение А-А(фиг. 1). В корпусе электролизера 1 помещены токоподводящие элементы наружный 2 и внутренний 3, на которых закреплены электроды 4, выполненные из металлической ленты,разделенные диэлектриком 5 и скрученные в спираль. К фланцу корпуса 1 через герметизирующую прокладку 6 крепится крышка 7 с патрубком отвода реагента 8. Наружный токоподводящий элемент 2 и внутренний токоподводящий элемент 3 присоединены через изолирующую прокладку 9 к клеммам 10 и 11 соответственно для подключения полюсов источника питания (на фиг. не показан). Электроды 4 удерживаются в свернутом положении приспособлением для крепления электродов 4, включающим цилиндрическую обечайку 12 и крышку приспособления для крепления электродов 13, выполненную в виде полой полусферы, соединенной с патрубком отвода реагента 8 и расположенной ниже уровня электролита. В обечайке 12 выполнены отверстия 14. Электролизер работает следующим образом. На токоподводящие элементы наружный 2 и внутренний 3 через клеммы 10 и 11, изолированные от корпуса 1 изолирующей прокладкой 9, подают выпрямленный электрический ток. Электролит в зазоре между электродами 4, разделенными диэлектриком 5,разлагается, газ в виде пузырьков поднимается, собирается крышкой приспособления для крепления электродов 13, расположенной ниже уровня электролита, и отводится через патрубок отвода реагента 8 в крышке 7, уплотненной с корпусом 1 герметизирующей прокладкой 6. Восполнение электролита в зазоре между электродами 4 происходит из области между обечайкой 12 и корпусом 1 через отверстия 14 в обечайке 12. Монополярный электролизер в предлагаемом исполнении позволяет избежать образования накопительной области гремучего газа в верхней части, что в случае обратного удара пламени повышает эксплуатационную безопасность электролизера. Нижнее расположение токоподводящих элементов позволяет уменьшить габариты электролизера по высоте. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
