Электролизер для получения смеси водорода и кислорода

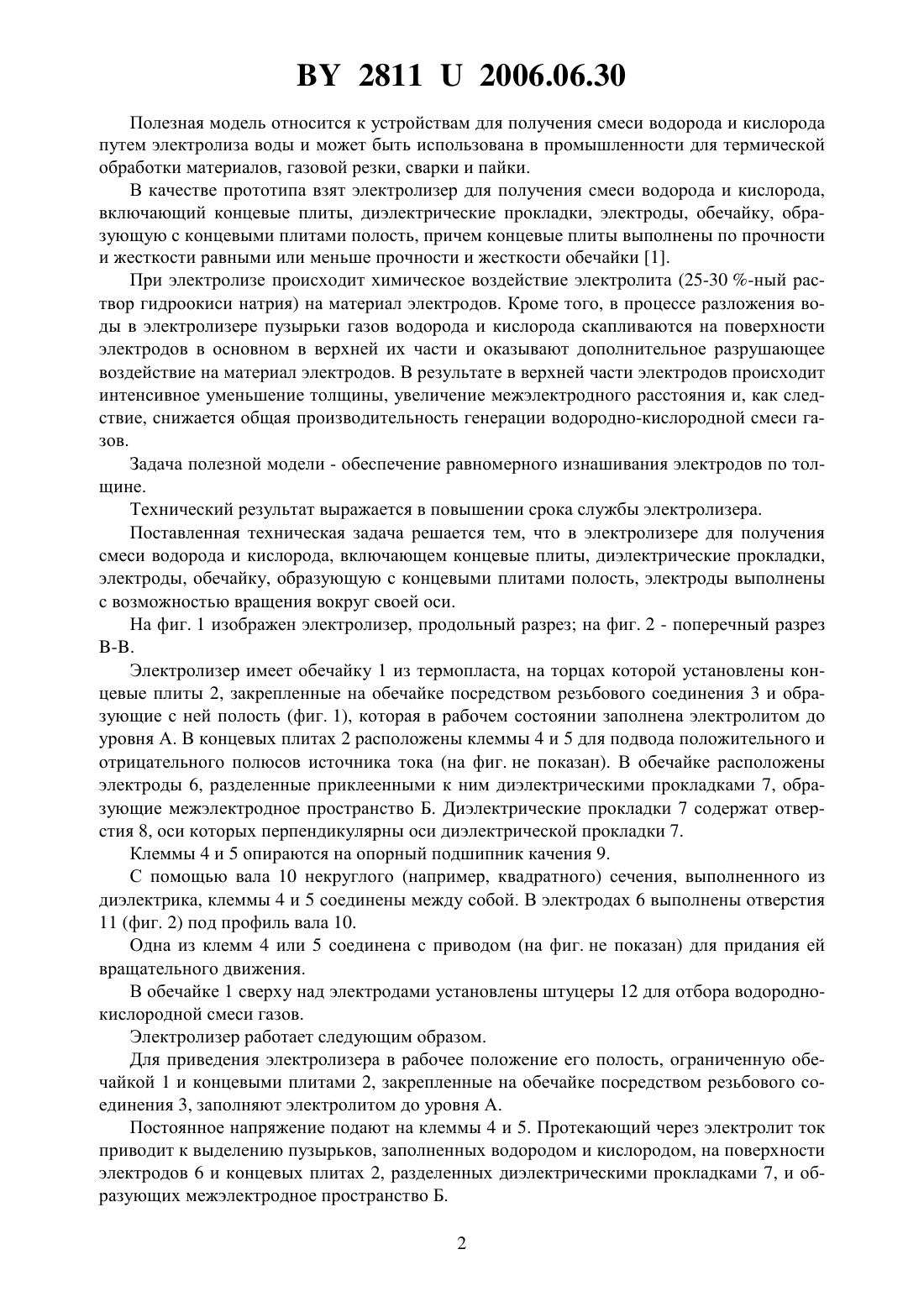

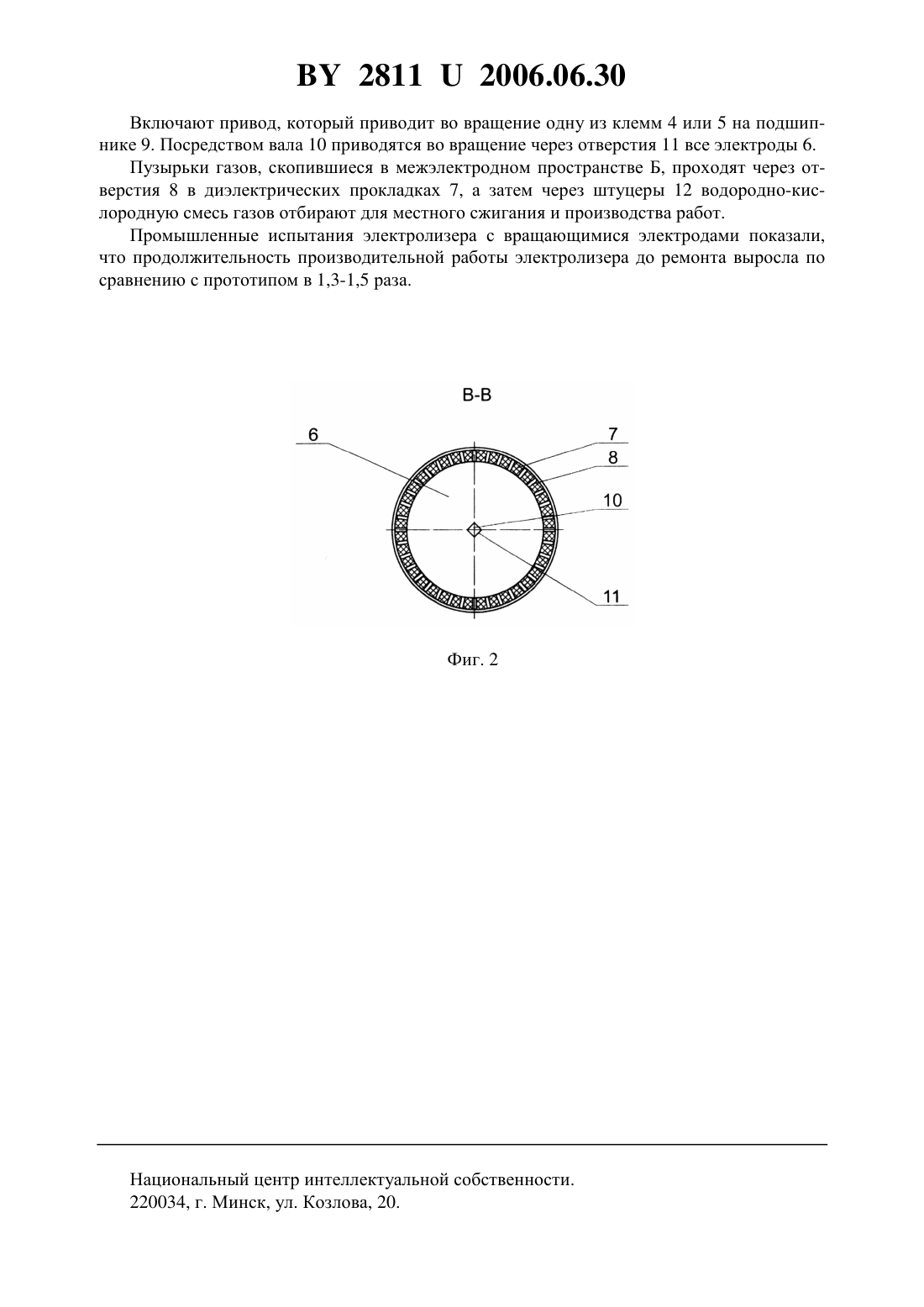

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОЛИЗЕР ДЛЯ ПОЛУЧЕНИЯ СМЕСИ ВОДОРОДА И КИСЛОРОДА(72) Авторы Буйкус Кястас Вито Писарев Владимир Александрович(57) Электролизер для получения смеси водорода и кислорода, включающий концевые плиты, диэлектрические прокладки, электроды, обечайку, образующую с концевыми плитами полость, отличающийся тем, что электроды выполнены с возможностью вращения вокруг своей оси. 28112006.06.30 Полезная модель относится к устройствам для получения смеси водорода и кислорода путем электролиза воды и может быть использована в промышленности для термической обработки материалов, газовой резки, сварки и пайки. В качестве прототипа взят электролизер для получения смеси водорода и кислорода,включающий концевые плиты, диэлектрические прокладки, электроды, обечайку, образующую с концевыми плитами полость, причем концевые плиты выполнены по прочности и жесткости равными или меньше прочности и жесткости обечайки 1. При электролизе происходит химическое воздействие электролита (25-30 -ный раствор гидроокиси натрия) на материал электродов. Кроме того, в процессе разложения воды в электролизере пузырьки газов водорода и кислорода скапливаются на поверхности электродов в основном в верхней их части и оказывают дополнительное разрушающее воздействие на материал электродов. В результате в верхней части электродов происходит интенсивное уменьшение толщины, увеличение межэлектродного расстояния и, как следствие, снижается общая производительность генерации водородно-кислородной смеси газов. Задача полезной модели - обеспечение равномерного изнашивания электродов по толщине. Технический результат выражается в повышении срока службы электролизера. Поставленная техническая задача решается тем, что в электролизере для получения смеси водорода и кислорода, включающем концевые плиты, диэлектрические прокладки,электроды, обечайку, образующую с концевыми плитами полость, электроды выполнены с возможностью вращения вокруг своей оси. На фиг. 1 изображен электролизер, продольный разрез на фиг. 2 - поперечный разрез-. Электролизер имеет обечайку 1 из термопласта, на торцах которой установлены концевые плиты 2, закрепленные на обечайке посредством резьбового соединения 3 и образующие с ней полость (фиг. 1), которая в рабочем состоянии заполнена электролитом до уровня А. В концевых плитах 2 расположены клеммы 4 и 5 для подвода положительного и отрицательного полюсов источника тока (на фиг. не показан). В обечайке расположены электроды 6, разделенные приклеенными к ним диэлектрическими прокладками 7, образующие межэлектродное пространство Б. Диэлектрические прокладки 7 содержат отверстия 8, оси которых перпендикулярны оси диэлектрической прокладки 7. Клеммы 4 и 5 опираются на опорный подшипник качения 9. С помощью вала 10 некруглого (например, квадратного) сечения, выполненного из диэлектрика, клеммы 4 и 5 соединены между собой. В электродах 6 выполнены отверстия 11 (фиг. 2) под профиль вала 10. Одна из клемм 4 или 5 соединена с приводом (на фиг. не показан) для придания ей вращательного движения. В обечайке 1 сверху над электродами установлены штуцеры 12 для отбора водороднокислородной смеси газов. Электролизер работает следующим образом. Для приведения электролизера в рабочее положение его полость, ограниченную обечайкой 1 и концевыми плитами 2, закрепленные на обечайке посредством резьбового соединения 3, заполняют электролитом до уровня А. Постоянное напряжение подают на клеммы 4 и 5. Протекающий через электролит ток приводит к выделению пузырьков, заполненных водородом и кислородом, на поверхности электродов 6 и концевых плитах 2, разделенных диэлектрическими прокладками 7, и образующих межэлектродное пространство Б. 2 28112006.06.30 Включают привод, который приводит во вращение одну из клемм 4 или 5 на подшипнике 9. Посредством вала 10 приводятся во вращение через отверстия 11 все электроды 6. Пузырьки газов, скопившиеся в межэлектродном пространстве Б, проходят через отверстия 8 в диэлектрических прокладках 7, а затем через штуцеры 12 водородно-кислородную смесь газов отбирают для местного сжигания и производства работ. Промышленные испытания электролизера с вращающимися электродами показали,что продолжительность производительной работы электролизера до ремонта выросла по сравнению с прототипом в 1,3-1,5 раза. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
