Конденсатор с импульсным дросселем

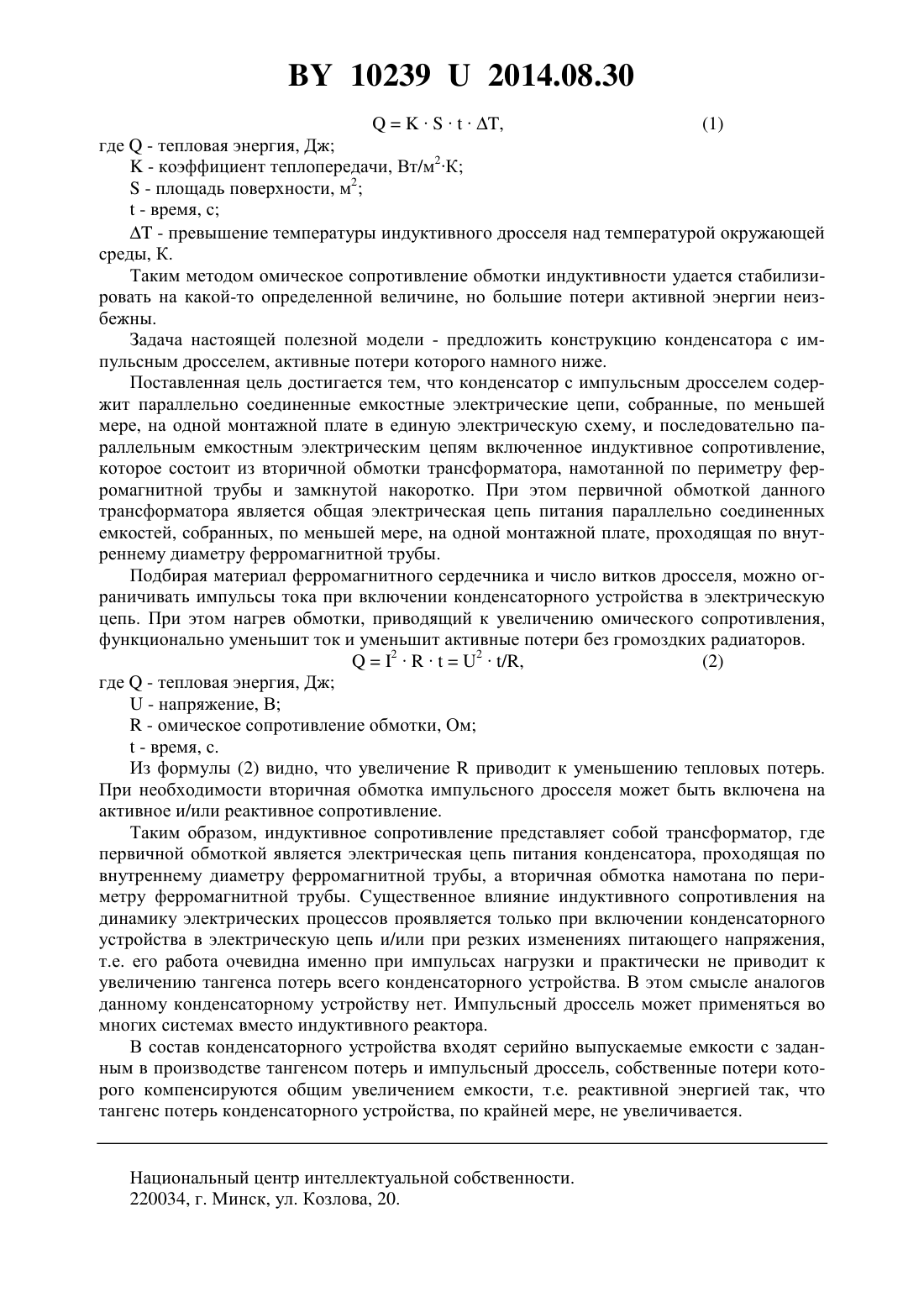

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Агаев Назим Низаметдинович(72) Автор Агаев Назим Низаметдинович(73) Патентообладатель Агаев Назим Низаметдинович(57) Конденсатор с импульсным дросселем, содержащий параллельно соединенные электрические цепи, собранные, по меньшей мере, на одной монтажной плате в единую электрическую схему и последовательно параллельным емкостным электрическим цепям,включенное индуктивное сопротивление, отличающийся тем, что индуктивное сопротивление состоит из вторичной обмотки трансформатора, намотанной по периметру ферромагнитной трубы и замкнутой накоротко, при этом первичной обмоткой данного трансформатора является общая электрическая цепь питания параллельно соединенных емкостей, собранных, по меньшей мере, на одной монтажной плате, проходящая по внутреннему диаметру ферромагнитной трубы.(56) 1. Кухлинг Х. Справочник по физике. Параграф 32.2.3 Реактивное сопротивление. С. 363. - М. Мир. - 1982. Полезная модель относится к области электротехники, а конкретнее к конструкции конденсаторного устройства, содержащей параллельно соединенные емкостные электрические цепи, собранные, по меньшей мере, на одной монтажной плате в единую электрическую схему, и включенное последовательно емкостным параллельным цепочкам индуктивное сопротивление. Наиболее близким аналогом предлагаемого конденсаторного устройства являются последовательно соединенные индуктивность и емкость 1. Недостатком известных последовательных -цепочек является то, что от тока, протекающего по последовательной электрической -цепочке, индуктивность нагревается до предельной температуры данных условий теплообмена. Теоретически без дополнительных устройств нельзя ограничить мощность тепловых потерь индуктивности 2, так как ток цепи определяется емкостным сопротивлением, сопротивление обмоткиотносительно мало. Тангенс потерь конденсаторного устройства увеличивается до неприемлемых в эксплуатации величин. Поэтому индуктивные реакторы имеют радиаторы большой площади, чтобы ограничить рост температуры. Количество тепловой энергии, которая отводится в окружающую среду, определяется формулой где- тепловая энергия, Дж- коэффициент теплопередачи, Вт/м 2 К- площадь поверхности, м 2- время, с- превышение температуры индуктивного дросселя над температурой окружающей среды, К. Таким методом омическое сопротивление обмотки индуктивности удается стабилизировать на какой-то определенной величине, но большие потери активной энергии неизбежны. Задача настоящей полезной модели - предложить конструкцию конденсатора с импульсным дросселем, активные потери которого намного ниже. Поставленная цель достигается тем, что конденсатор с импульсным дросселем содержит параллельно соединенные емкостные электрические цепи, собранные, по меньшей мере, на одной монтажной плате в единую электрическую схему, и последовательно параллельным емкостным электрическим цепям включенное индуктивное сопротивление,которое состоит из вторичной обмотки трансформатора, намотанной по периметру ферромагнитной трубы и замкнутой накоротко. При этом первичной обмоткой данного трансформатора является общая электрическая цепь питания параллельно соединенных емкостей, собранных, по меньшей мере, на одной монтажной плате, проходящая по внутреннему диаметру ферромагнитной трубы. Подбирая материал ферромагнитного сердечника и число витков дросселя, можно ограничивать импульсы тока при включении конденсаторного устройства в электрическую цепь. При этом нагрев обмотки, приводящий к увеличению омического сопротивления,функционально уменьшит ток и уменьшит активные потери без громоздких радиаторов.22/,(2) где- тепловая энергия, Дж- напряжение, В- омическое сопротивление обмотки, Ом- время, с. Из формулы (2) видно, что увеличениеприводит к уменьшению тепловых потерь. При необходимости вторичная обмотка импульсного дросселя может быть включена на активное и/или реактивное сопротивление. Таким образом, индуктивное сопротивление представляет собой трансформатор, где первичной обмоткой является электрическая цепь питания конденсатора, проходящая по внутреннему диаметру ферромагнитной трубы, а вторичная обмотка намотана по периметру ферромагнитной трубы. Существенное влияние индуктивного сопротивления на динамику электрических процессов проявляется только при включении конденсаторного устройства в электрическую цепь и/или при резких изменениях питающего напряжения,т.е. его работа очевидна именно при импульсах нагрузки и практически не приводит к увеличению тангенса потерь всего конденсаторного устройства. В этом смысле аналогов данному конденсаторному устройству нет. Импульсный дроссель может применяться во многих системах вместо индуктивного реактора. В состав конденсаторного устройства входят серийно выпускаемые емкости с заданным в производстве тангенсом потерь и импульсный дроссель, собственные потери которого компенсируются общим увеличением емкости, т.е. реактивной энергией так, что тангенс потерь конденсаторного устройства, по крайней мере, не увеличивается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
