Аккумулятор мощности конденсаторный фильтрующий

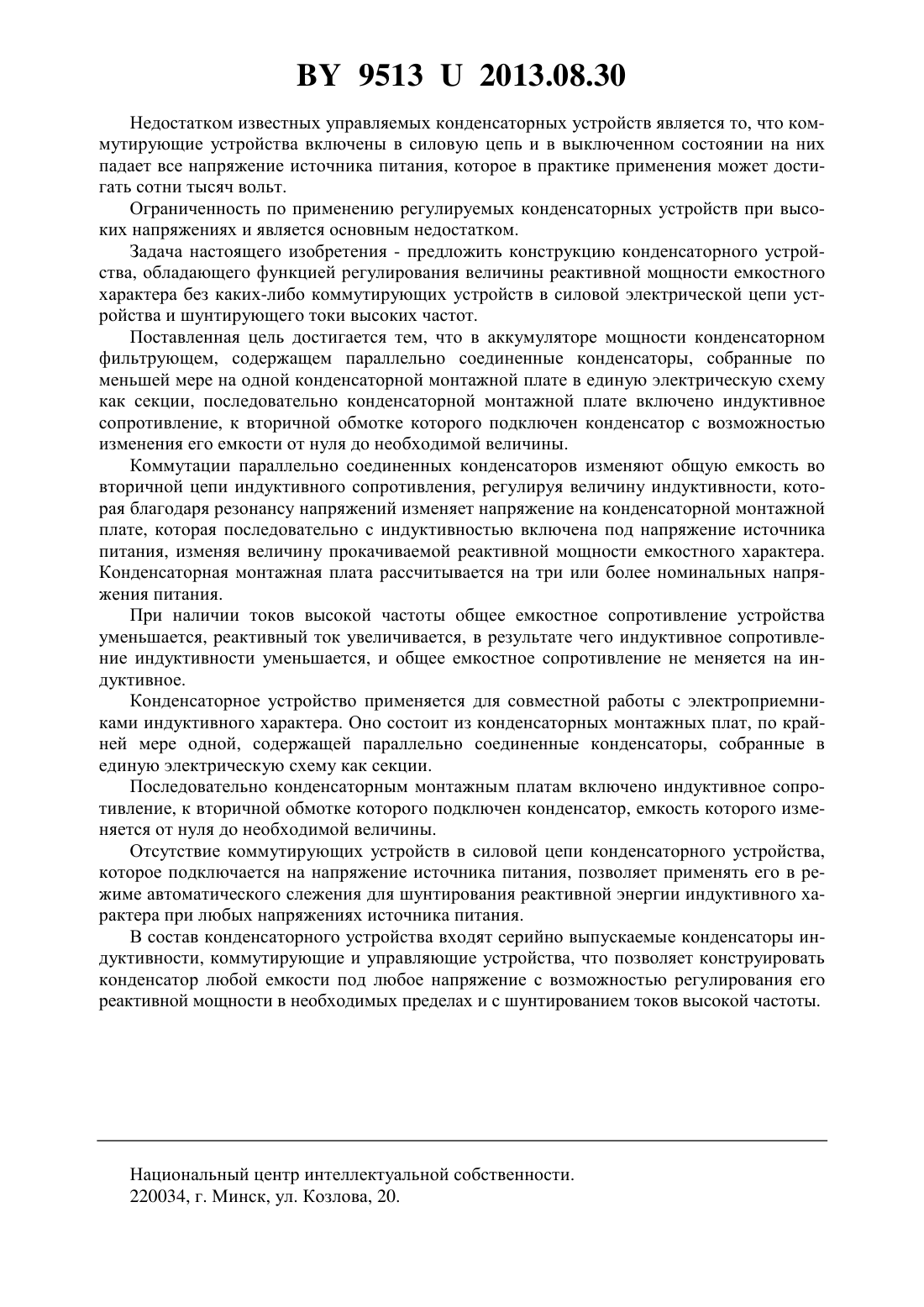

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АККУМУЛЯТОР МОЩНОСТИ КОНДЕНСАТОРНЫЙ ФИЛЬТРУЮЩИЙ(71) Заявители Агаев Назим Низаметдинович Мялик Олег Александрович Худоложкин Алексей Олегович(72) Автор Агаев Назим Низаметдинович(73) Патентообладатели Агаев Назим Низаметдинович Мялик Олег Александрович Худоложкин Алексей Олегович(57) Аккумулятор мощности конденсаторный фильтрующий, содержащий параллельно соединенные конденсаторы, собранные по меньшей мере на одной конденсаторной монтажной плате в единую электрическую схему как секции, отличающийся тем, что последовательно конденсаторной монтажной плате включено индуктивное сопротивление, к вторичной обмотке которого подключен конденсатор с возможностью изменения его емкости от нуля до необходимой величины. Полезная модель относится к области электротехники, а конкретнее к конструкции конденсаторного устройства, содержащей параллельно соединенные емкостные С-цепи,собранные на конденсаторные монтажные платы в единую электрическую схему как секции. Изменение общей емкости устройства возможно за счет коммутации количества секций и за счет резонанса напряжений при подключении индуктивного сопротивления последовательно с конденсаторной монтажной платой. Наиболее близкими аналогами предлагаемого аккумулятора мощности конденсаторного, далее конденсаторного устройства, являются конденсаторное устройство с токоограничивающими функциями, содержащее такие электротехнические элементы, как активное , индуктивноеи емкостноесопротивления 1, фильтрующее конденсаторное устройство с токодемпфирующими функциями, содержащее по крайней мере одну конденсаторную монтажную плату, на которой собраны параллельные -цепи в единую электрическую схему как секции 2, и все существующие автоматические конденсаторные установки (АКУ). 95132013.08.30 Недостатком известных управляемых конденсаторных устройств является то, что коммутирующие устройства включены в силовую цепь и в выключенном состоянии на них падает все напряжение источника питания, которое в практике применения может достигать сотни тысяч вольт. Ограниченность по применению регулируемых конденсаторных устройств при высоких напряжениях и является основным недостатком. Задача настоящего изобретения - предложить конструкцию конденсаторного устройства, обладающего функцией регулирования величины реактивной мощности емкостного характера без каких-либо коммутирующих устройств в силовой электрической цепи устройства и шунтирующего токи высоких частот. Поставленная цель достигается тем, что в аккумуляторе мощности конденсаторном фильтрующем, содержащем параллельно соединенные конденсаторы, собранные по меньшей мере на одной конденсаторной монтажной плате в единую электрическую схему как секции, последовательно конденсаторной монтажной плате включено индуктивное сопротивление, к вторичной обмотке которого подключен конденсатор с возможностью изменения его емкости от нуля до необходимой величины. Коммутации параллельно соединенных конденсаторов изменяют общую емкость во вторичной цепи индуктивного сопротивления, регулируя величину индуктивности, которая благодаря резонансу напряжений изменяет напряжение на конденсаторной монтажной плате, которая последовательно с индуктивностью включена под напряжение источника питания, изменяя величину прокачиваемой реактивной мощности емкостного характера. Конденсаторная монтажная плата рассчитывается на три или более номинальных напряжения питания. При наличии токов высокой частоты общее емкостное сопротивление устройства уменьшается, реактивный ток увеличивается, в результате чего индуктивное сопротивление индуктивности уменьшается, и общее емкостное сопротивление не меняется на индуктивное. Конденсаторное устройство применяется для совместной работы с электроприемниками индуктивного характера. Оно состоит из конденсаторных монтажных плат, по крайней мере одной, содержащей параллельно соединенные конденсаторы, собранные в единую электрическую схему как секции. Последовательно конденсаторным монтажным платам включено индуктивное сопротивление, к вторичной обмотке которого подключен конденсатор, емкость которого изменяется от нуля до необходимой величины. Отсутствие коммутирующих устройств в силовой цепи конденсаторного устройства,которое подключается на напряжение источника питания, позволяет применять его в режиме автоматического слежения для шунтирования реактивной энергии индуктивного характера при любых напряжениях источника питания. В состав конденсаторного устройства входят серийно выпускаемые конденсаторы индуктивности, коммутирующие и управляющие устройства, что позволяет конструировать конденсатор любой емкости под любое напряжение с возможностью регулирования его реактивной мощности в необходимых пределах и с шунтированием токов высокой частоты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
