Кожевникова Гражина Валерьевна

Номер патента: U 6814

Опубликовано: 30.12.2010

Авторы: Щукин Валерий Яковлевич, Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: поперечно-клиновой, прокатки, плоской, инструмент

Текст:

...выполнены коническими с расширением к рабочей поверхности вставок, причем конусность отверстий выполнена от нуля до 110. На фиг. 1 показана схема соединения вставки с обоймой в предлагаемом инструменте плоской поперечно-клиновой прокатки. На фиг. 2 показана схема соединения вставки с обоймой в предлагаемом инструменте, где отверстия во вставках выполнены коническими 2 68142010.12.30 с расширением к рабочей поверхности вставок. На фиг. 3...

Номер патента: 13731

Опубликовано: 30.10.2010

Автор: Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: прокаткой, валов, изготовления, способ, ступенчатых, поперечно-клиновой

Текст:

...клети, как в известном способе 2. Так как не тратится время на обработку мерной заготовки в дополнительной рабочей клети 2, снижение температуры заготовки от излучения тепла в окружающую среду также уменьшается. Поскольку заявляемый способ позволяет прокатывать мерную заготовку с более высокой температурой, а пластичность материала напрямую связана с температурой нагрева,увеличивается ресурс пластичности изготовленных ступенчатых валов....

Номер патента: 13417

Опубликовано: 30.08.2010

Авторы: Кожевникова Гражина Валерьевна, Щукин Валерий Яковлевич

МПК: B21H 1/00

Метки: изготовления, осесимметричной, способ, слоистой, детали, ступенчатой

Текст:

...коррозионной стойкости получаемой детали наружная втулка изготавливается из коррозионностойкого материала. Увеличение ресурса пластичности достигается применением более прогрессивной схемы кинематики течения металла при поперечной и поперечно-клиновой прокатках, которая позволяет управлять свойствами материала на поверхности и в центре заготовки. Нагрев до температуры не более температуры плавления центрального стержня обеспечит частичную...

Номер патента: 13362

Опубликовано: 30.06.2010

Автор: Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: ступенчатого, поперечно-клиновой, изготовления, вала, прокаткой, способ

Текст:

...движение с преобладанием перемещения по ходу прокатки. При 90 рабочее движениепостоянно и нижний клиновой инструмент совершает колебательные движе 2 13362 1 2010.06.30 ния перпендикулярно направлению прокатки. В диапазоне 090 имеют место оба выше перечисленных перемещений нижнего клинового инструмента 3. Наложение колебательного движенияпод углом 090 к направлению его рабочего движенияна один из клиновых инструментов обеспечивает...

Номер патента: 12414

Опубликовано: 30.10.2009

Автор: Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: способ, ступенчатого, вала, типа, изделия, поперечно-клиновой, изготовления, прокаткой

Текст:

...приведет к лучшей проработке структуры и повышению механических свойств получаемого изделия. Одновременно с этим прокатываемый стержень за счет подстуженного до температуры 7731073 К наружного слоя на глубину от 0,1 до 0,4 диаметра стержня обладает большей до 1,51,7 раза прочностью на разрыв. Контактные напряжения при прокатке такого подстуженного стержня возрастают только на 30 , так как очаг деформации в большем расположен в осевой...

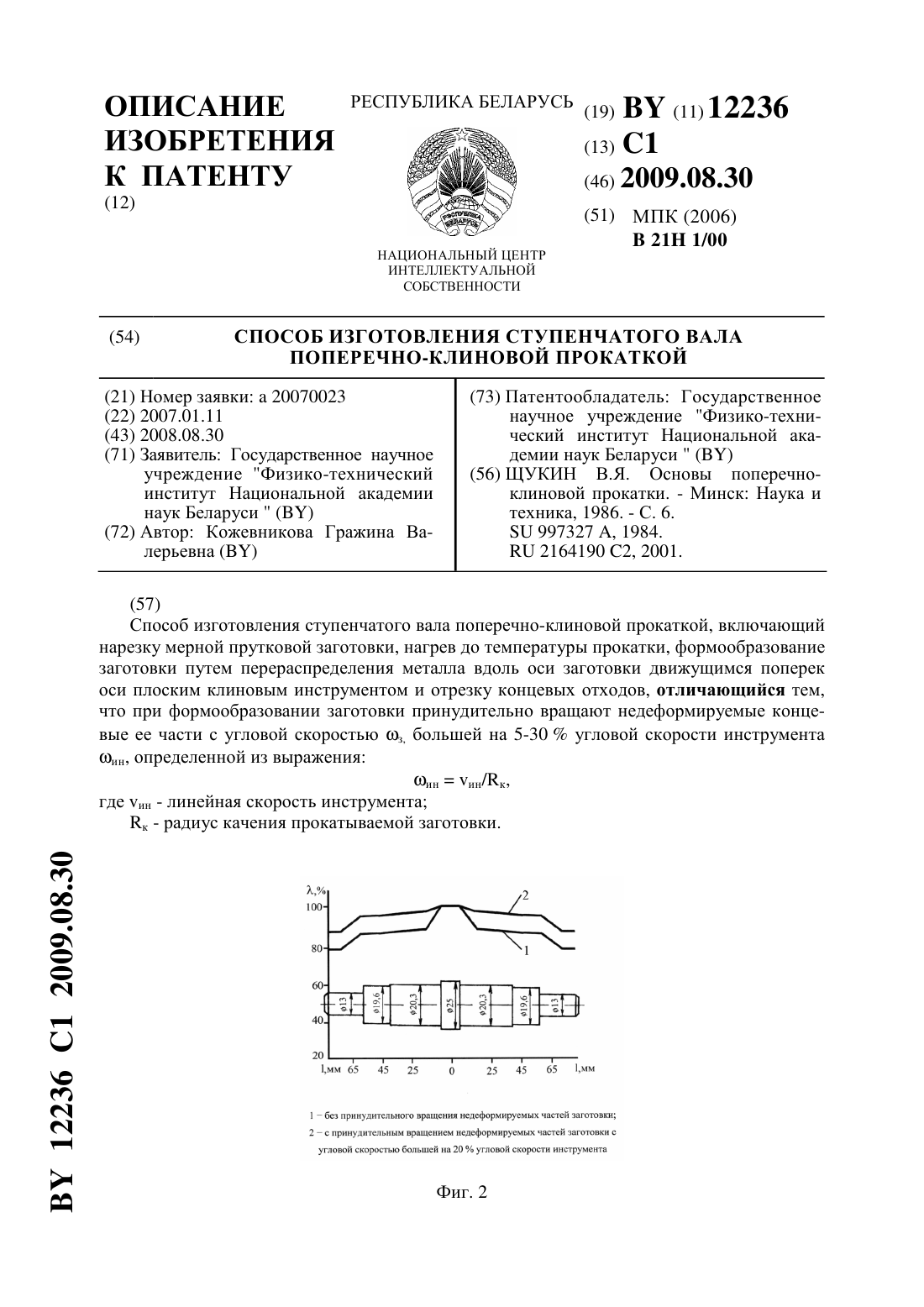

Номер патента: 12236

Опубликовано: 30.08.2009

Автор: Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: способ, прокаткой, изготовления, поперечно-клиновой, вала, ступенчатого

Текст:

...изобретения поясняется фигурами, где на фиг. 1 показано распределение относительного гидростатического давления Р/К (Р - гидростатическое давление, К - пластическая постоянная) в очаге деформаций при поперечной прокатке со степенью обжатия 1,10, на фиг. 2 показано распределение остаточной пластичности по длине детали - ось ПСХ-01.616 - без принудительного вращения недеформируемых частей заготовки и с принудительным вращением недеформируемых...

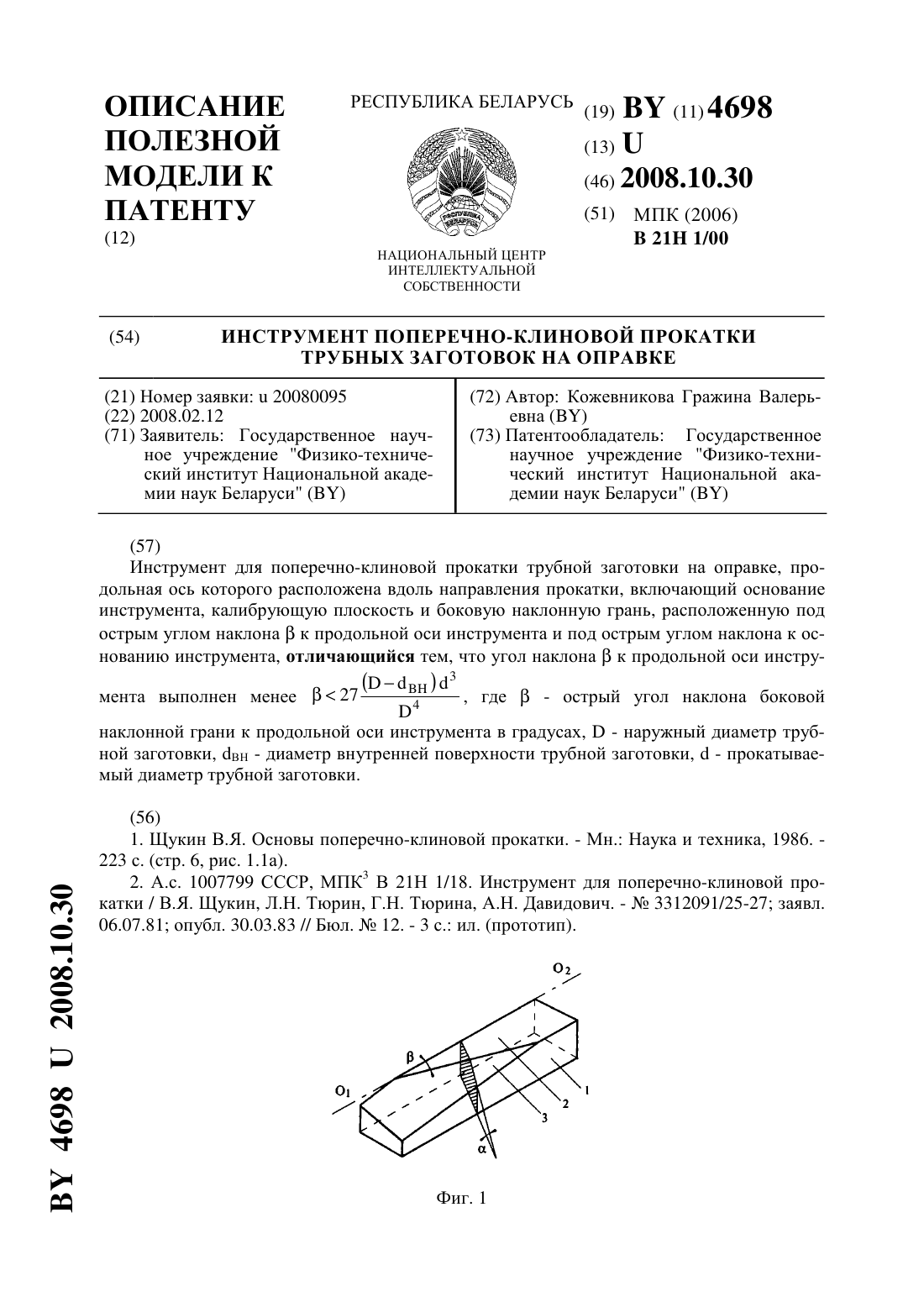

Номер патента: U 4698

Опубликовано: 30.10.2008

Автор: Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: оправке, заготовок, трубных, поперечно-клиновой, инструмент, прокатки

Текст:

...обеспечение устойчивого протекания процесса поперечно-клиновой прокатки трубной заготовки на оправке без проскальзывания. Поставленная задача решается следующим образом. В инструменте для поперечноклиновой прокатки трубной заготовки на оправке, продольная ось которого расположена вдоль направления прокатки, включающем основание инструмента, калибрующую плоскость и боковую наклонную грань, расположенную под острым углом наклонак...

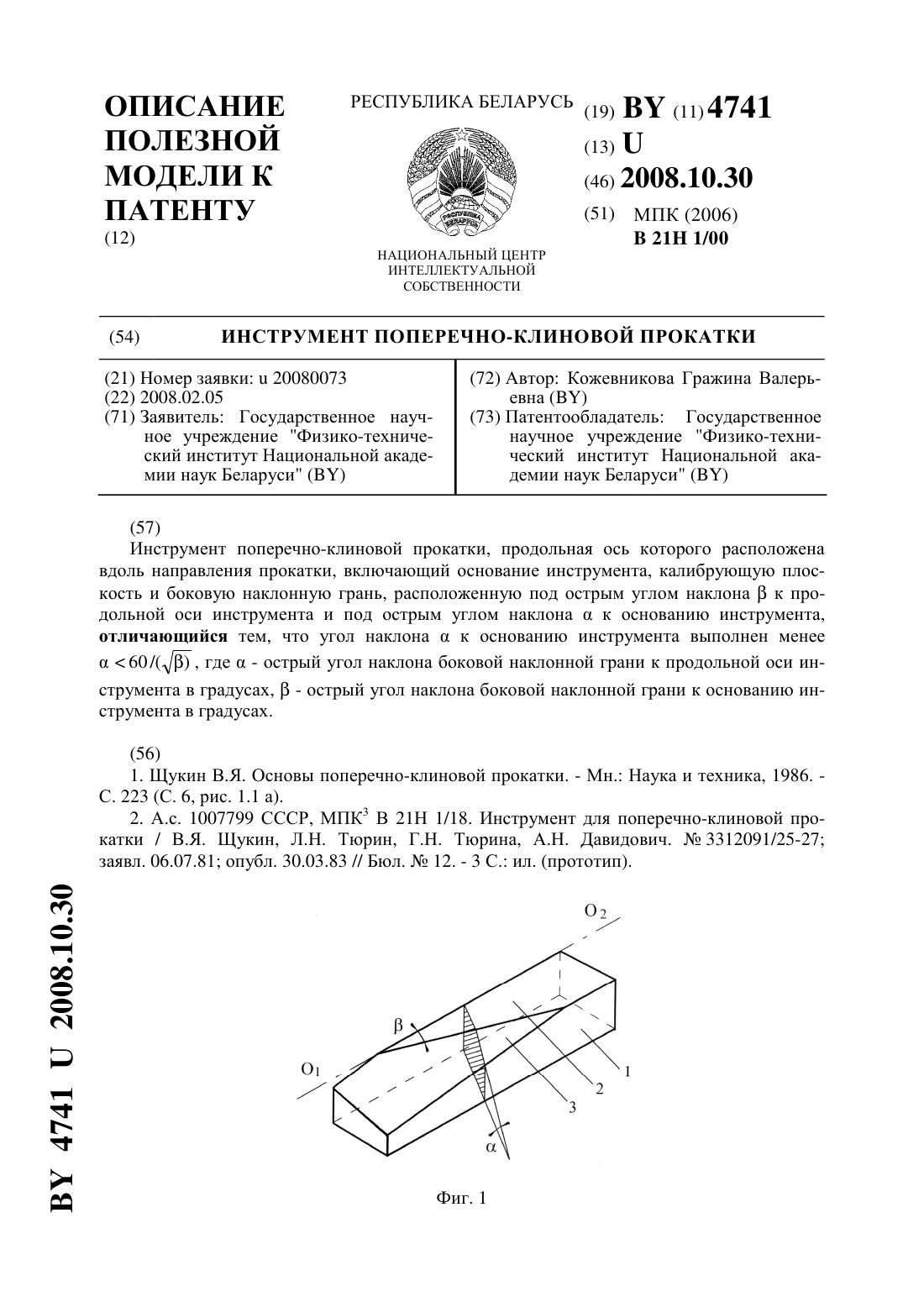

Номер патента: U 4741

Опубликовано: 30.10.2008

Автор: Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: поперечно-клиновой, прокатки, инструмент

Текст:

...валов. Поставленная задача решается следующим образом. В инструменте поперечноклиновой прокатки, продольная ось которого расположена вдоль направления прокатки,включающем основание инструмента, калибрующую плоскость и боковую наклонную грань, расположенную под острым углом наклонак продольной оси инструмента и под острым углом наклонак основанию инструмента, угол наклонак основанию инструмента выполнен менее 60 /( ) , где- острый...

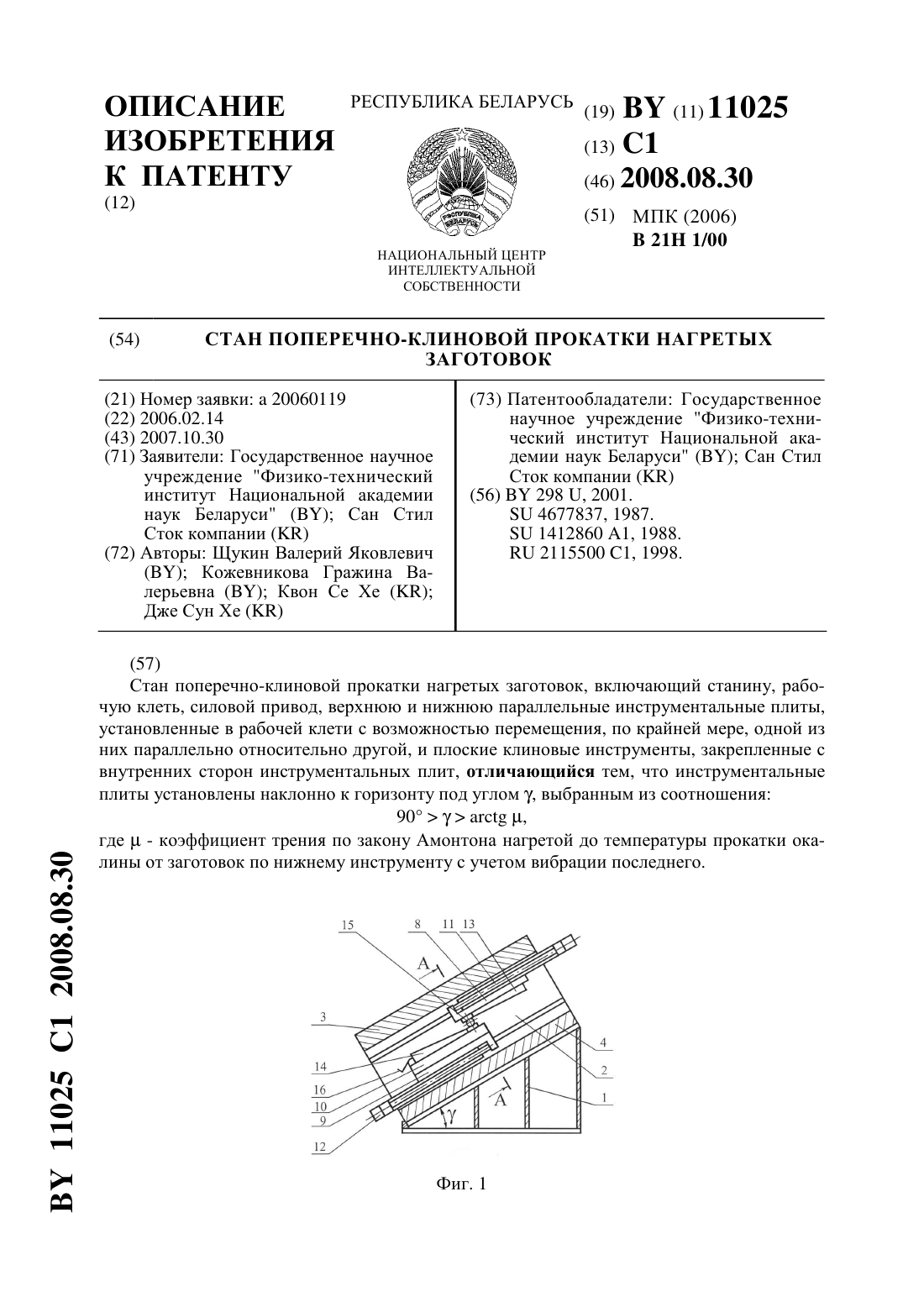

Номер патента: 11025

Опубликовано: 30.08.2008

Авторы: Дже Сун Хе, Щукин Валерий Яковлевич, Квон Се Хе, Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: стан, прокатки, заготовок, нагретых, поперечно-клиновой

Текст:

...действием силы тяжести окалина гарантированно удаляется из рабочей зоны и устраняется необходимость дополнительной остановки стана для удаления заготовки. Это позволяет повысить производительность процесса и качество прокатанных заготовок. На фиг. 1 показан общий вид стана на фиг. 2 - разрез А-А на фиг. 1. Стан поперечно-клиновой прокатки нагретых заготовок состоит из станины 1, на которой смонтирована закрытая прокатная клеть 2. Клеть 2...

Номер патента: U 4577

Опубликовано: 30.08.2008

Авторы: Щукин Валерий Яковлевич, Кожевникова Гражина Валерьевна

МПК: B21H 1/00

Метки: поперечно-клиновой, нагретых, прокатки, стан, заготовок

Текст:

...поверхностями плит и оснащение стана механизмом сжатия плит приводит к тому, что жесткость стана определяет не растяжение станины, а сжатие указанных подшипников, которые многократно меньше в размерах, чем станина и, следовательно, приблизительно во столько же раз их жесткость больше. Это увеличивает жесткость стана, что позволяет повысить точность диаметральных размеров. На фигуре показан общий вид стана. Стан поперечно-клиновой прокатки...

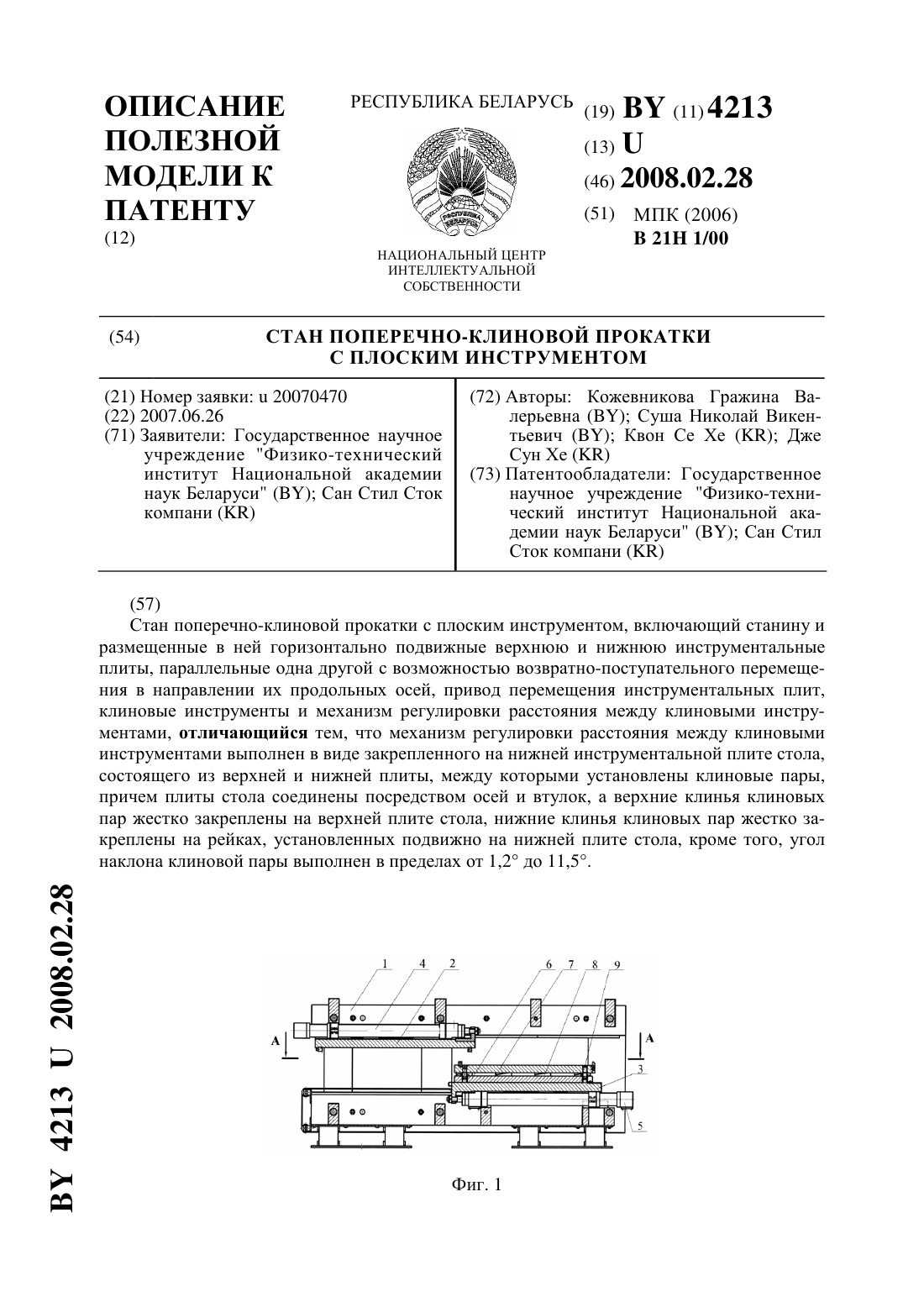

Номер патента: U 4213

Опубликовано: 28.02.2008

Авторы: Суша Николай Викентьевич, Кожевникова Гражина Валерьевна, Квон Се Хе, Дже Сун Хе

МПК: B21H 1/00

Метки: стан, инструментом, плоским, поперечно-клиновой, прокатки

Текст:

...- 11,5. Поэтому угол наклона клиновой пары не должен быть более 11,5, в противном случае распорные усилия будут передаваться на механизм привода реек и тем самым снижать жесткость стана. При угле наклона клиновой пары менее 1,2 уклон составит 150, что исключит эффект расширения диапазона регулировки расстояния между клиновыми инструментами. На фиг. 1 показан стан поперечно-клиновой прокатки с плоским инструментом с механизмом регулировки...

Номер патента: U 298

Опубликовано: 30.06.2001

Авторы: Кожевникова Гражина Валерьевна, Давидович Владимир Александрович

МПК: B21H 1/18

Метки: редуцирования, прутка, заготовок, стан

Текст:

...ползунов снабжен зубчато-реечной передачей, включающей жестко закрепленные на ползунах рейки и установленную в клети прокатного устройства с возможностью вращения шестерню, гидроцилиндры привода перемещения ползунов расположены в одной вертикальной плоскости, корпус гидроцилиндра привода верхнего ползуна жестко смонтирован на станине, корпус гидроцилиндра привода нижнего ползуна жестко связан с этим ползуном, а его шток прикреплен к...

Номер патента: 3560

Опубликовано: 30.09.2000

Автор: Кожевникова Гражина Валерьевна

МПК: B21H 1/18

Метки: прутка, прокатки, этого, деталей, получения, способа, поперечно-клиновой, путем, осуществления, способ, устройство

Текст:

...прутка, основную рабочую клеть и расположенную между ними дополнительную рабочую клеть, включающую проводку для прутка, выполненную в виде силового зажима, связанный с приводом вращения ротор и смонтированные в роторе с возможностью вращения на соосных валах валки,снабженные отрезными ножами и деформирующими участками и приводом их синхронного вращения,включающем закрепленные на валах шестерни, входящие в зацепление с паразитным...
