H02P — Управление или регулирование электрических двигателей, генераторов, электромашинных преобразователей; управление трансформаторами или реакторами, или дроссельными катушками

Номер патента: 18471

Опубликовано: 30.08.2014

Авторы: Федин Виктор Тимофеевич, Плескацевич Павел Сергеевич

МПК: H02P 13/06

Метки: регулировочной, трансформатора, нагрузкой, обмотки, ответвлений, переключения, устройство

Текст:

...причем один вывод токоограничивающего резистора через первый двухпозиционный переключатель соединен с основной обмоткой трансформатора и с его нейтральной точкой, а второй вывод через пятую пару дугогасительных контактов и второй двухпозиционный переключатель - с одним из подвижных контактов первой пары и одним из подвижных контактов второй пары. Благодаря заявляемому устройству появляется возможность изменения места подключения...

Номер патента: 18515

Опубликовано: 30.08.2014

Авторы: Шваяков Андрей Викторович, Коваль Александр Сергеевич, Ефименко Евгений Викторович

МПК: H02P 3/18, B66B 1/24

Метки: торможения, скорости, кабины, регулирования, лифта, способ

Текст:

...торможения через период дискретизации на протяжении всего времени торможения позволяют вычислить путь, проходимый кабиной при торможении с этим ускорением с измеренной скорости до нулевой скорости, и при отличии этого пути от реально оставшегося на величину допустимой погрешности определить новое ускорение и новое значение скорости как сигнал задания скорости при торможении, с которым должна тормозиться кабина, чтобы изменение...

Номер патента: 18362

Опубликовано: 30.06.2014

Авторы: Федин Виктор Тимофеевич, Плескацевич Павел Сергеевич

МПК: H02P 13/06

Метки: нагрузкой, переключения, ответвлений, обмотки, устройство, трансформатора, регулировочной

Текст:

...переключатель, а второй вывод - с одним из подвижных контактов первой пары и одним из подвижных контактов второй пары через трехпозиционный переключатель. Благодаря заявляемому устройству появляется возможность изменения места подключения нейтральной точки трансформатора к регулировочной обмотке. Таким образом, регулировочная обмотка может быть подключена как согласно, так и встречно основной обмотке трансформатора. В результате диапазон...

Номер патента: 18372

Опубликовано: 30.06.2014

Автор: Однолько Дмитрий Сергеевич

МПК: G01R 27/02, G01R 31/34, H02P 21/14...

Метки: постоянной, электромагнитной, времени, двигателя, определения, ротора, способ, короткозамкнутого, асинхронного

Текст:

...о величине активного статорного сопротивления в соответствии с выражением 1(0)(Т(1,(0) где- начальное значение величины, обратной постоянной времени короткозамкнутого ротора величину информационного состоянияопределяют в соответствии с выражением(1)11, а выходной информационный сигналопределяют в соответствии с выражением 2 при этом для каждого значенияна каждом такте вычисления вычислительным устройством определяют квадрат ошибки...

Номер патента: 17989

Опубликовано: 28.02.2014

Авторы: Зеленькевич Александр Иосифович, Кулаковский Дмитрий Александрович

МПК: H02P 23/03, H02P 25/18

Метки: частотой, регулируемой, двигатель, асинхронный, вращения

Текст:

...магнитных полей эллиптического характера. На фиг. 1 представлен схематический разрез асинхронного двигателя в режиме неподвижного ротора на фиг. 2 представлена упрощенная схема подключения обмоток статора асинхронного двигателя к источнику питания. Асинхронный электродвигатель (фиг. 1) состоит из статора, на магнитопроводе 1 которого намотаны катушки трехфазных обмоток 2 и 3. Во внутренней расточке статора расположен ротор 4 с...

Номер патента: U 9624

Опубликовано: 30.10.2013

Авторы: Пляц Олег Михайлович, Сизиков Сергей Вячеславович, Синяков Анатолий Леонидович, Рипинский Антон Иванович

МПК: H02P 9/00, H02K 19/00

Метки: генератора, стабилизации, система, тока, напряжения, постоянного

Текст:

...Задачей заявляемой полезной модели является повышение точности стабилизации напряжения генератора и надежности работы системы за счет стабилизации напряжения генератора не только по отклонению напряжения генератора от номинального значения, но и по величине основного возмущения - изменению частоты вращения якоря генератора. Поставленная техническая задача решается тем, что система стабилизации напряжения генератора постоянного тока,...

Номер патента: U 8967

Опубликовано: 28.02.2013

Авторы: Вершинин Александр Сергеевич, Авдейко Валерий Порфирьевич

МПК: G01L 3/00, H02P 3/24

Метки: устройство, механического, момента, создания, измерения

Текст:

...Это объясняется тем, что нагрузочный момент пропорционален синусу угла отклонения статора от вертикального положения, в результате чего шкала получается неравномерной и при больших отклонениях нагрузочный момент изменяется незначительно, что отражается на точности измерения. Предельный угол отклонения 90 ограничивает диапазон нагрузочного момента. Правда, его можно расширить сменными дисбалансными грузами, но при этом вновь приходится...

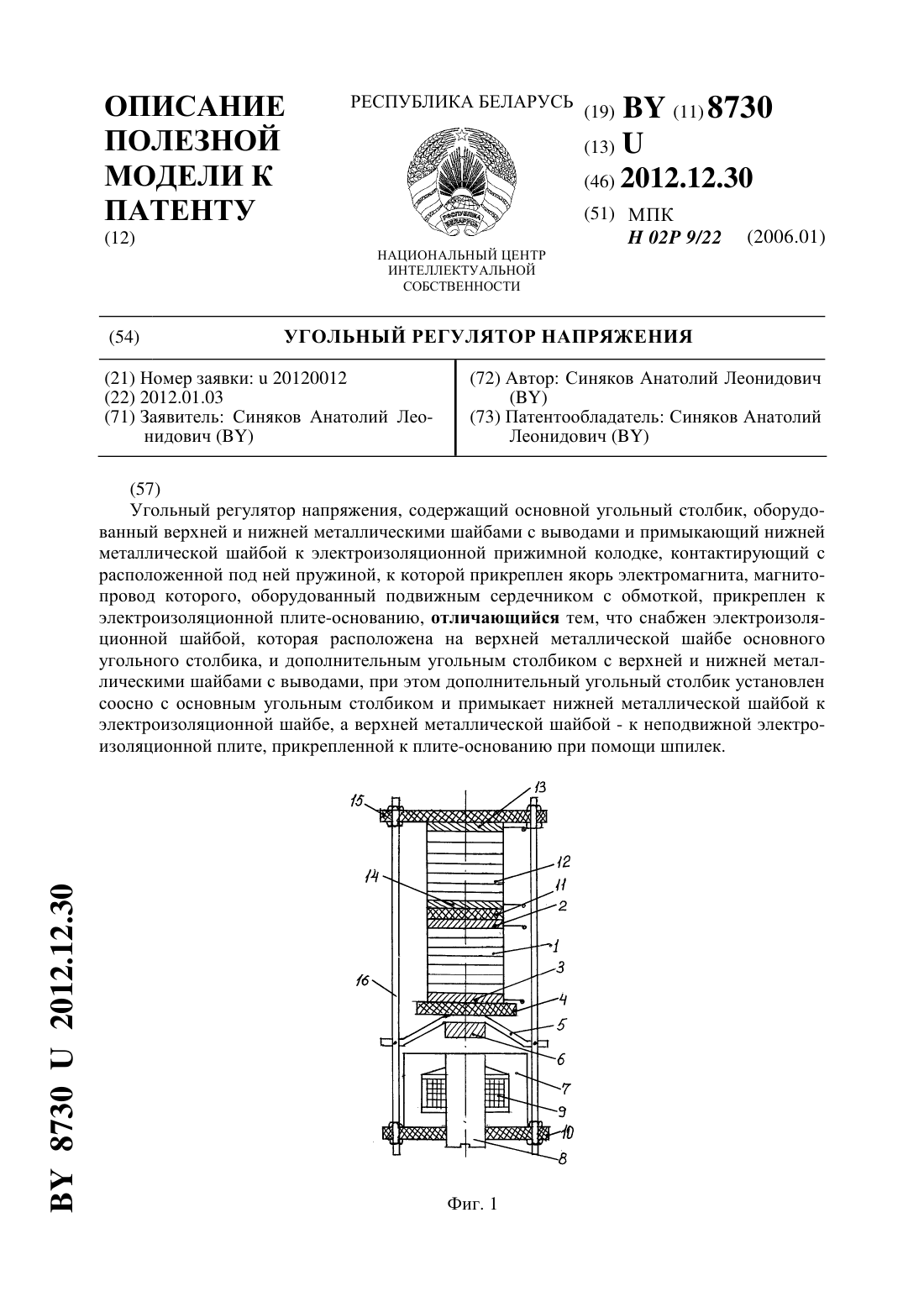

Номер патента: U 8730

Опубликовано: 30.12.2012

Автор: Синяков Анатолий Леонидович

МПК: H02P 9/22

Метки: угольный, напряжения, регулятор

Текст:

...генератора. К недостатку этого регулятора напряжения следует отнести пониженную надежность работы. Пониженная надежность работы регулятора обусловлена возможностью выхода из строя регулятора из-за спекания шайб угольного столбика вследствие протекания через угольный столбик тока обмотки возбуждения генератора, который может превышать значительно номинальное значение. Задачей предлагаемой полезной модели является повышение надежности...

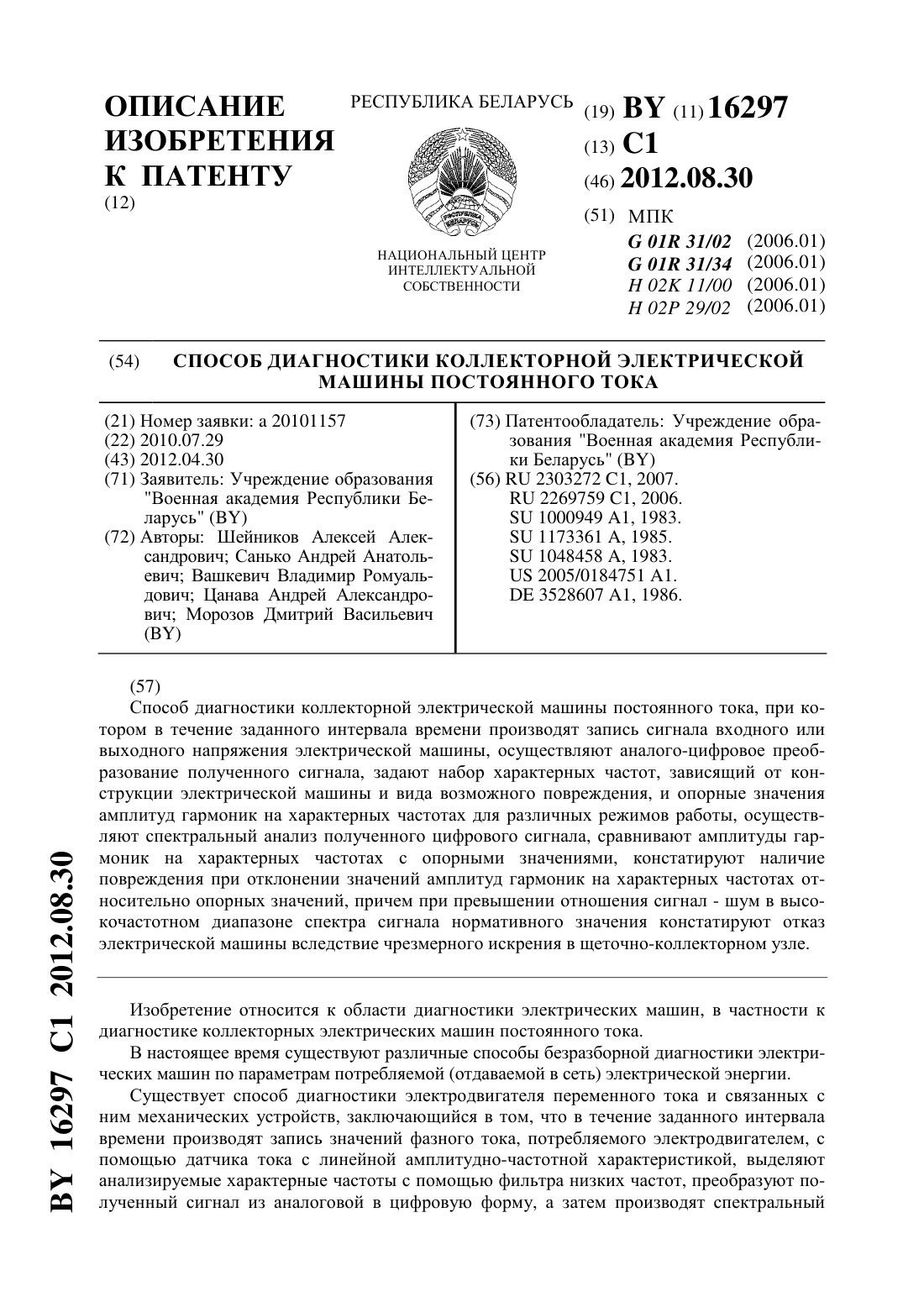

Номер патента: 16297

Опубликовано: 30.08.2012

Авторы: Морозов Дмитрий Васильевич, Санько Андрей Анатольевич, Цанава Андрей Александрович, Вашкевич Владимир Ромуальдович, Шейников Алексей Александрович

МПК: H02K 11/00, G01R 31/34, G01R 31/02...

Метки: постоянного, электрической, коллекторной, тока, машины, диагностики, способ

Текст:

...тока. Задачей предлагаемого способа является обеспечение возможности полной безразборной диагностики коллекторных электрических машин постоянного тока, создание эффективного и удобного способа диагностики, а также расширение арсенала способов диагностики электрических машин постоянного тока. Поставленная задача достигается за счет использования при диагностике записанного и преобразованного в цифровую форму сигнала входного или...

Номер патента: 16122

Опубликовано: 30.08.2012

Авторы: Капитонов Олег Александрович, Парфенович Олег Николаевич

МПК: H02P 3/24, H02H 7/09

Метки: электродвигателем, асинхронным, трехфазным, машин, механизмов, привода, управления, регулируемого, устройство

Текст:

...Недостатком прототипа можно считать относительную сложность устройства наличие шести однофазных двухпульсных выпрямительных мостов и силовых транзисторных ключей, наличие сквозных цепей короткого замыкания, возникновение перенапряжений на силовых транзисторных ключах при переключении из-за необходимости наличия задержек при переключении групп силовых транзисторных ключей. Задача изобретения упрощение силовой части регулятора напряжения,...

Номер патента: 16036

Опубликовано: 30.06.2012

Автор: Стратилатов Андрей Валерьевич

МПК: H02P 7/28, G05F 1/56

Метки: тока, устройство, постоянного, двигателя, стабилизации, оборотов

Текст:

...а анод - с первым выводом первого резистора и со вторым выводом второго резистора, первый вывод которого соединен с выходом усилителя, а анод диода подключен к источнику опорного напряжения, а катод - к выходу усилителя, соединенному с первым выводом якоря двигателя постоянного тока,второй вывод которого соединен с общим полюсом питания. Технический результат изобретения - это использование наиболее полной электротехнической модели якоря...

Номер патента: U 8390

Опубликовано: 30.06.2012

Авторы: Гончар Анатолий Андреевич, Ролик Юрий Анатольевич, Горностай Александр Владимирович

МПК: F03D 7/00, H02M 1/02, H02P 13/00...

Метки: устройство, электропреобразовательное

Текст:

...секций, например, 31 дополнительно имеетотводов, которые подсоединены к выпрямительному мосту 1. В нашем случае 3,хотя в реальных условиях их может быть больше. Однако нецелесообразно увеличиватьболее 10. Для повышения точности регулирования напряжения в нагрузке и снижения числа ключей лучше увеличивать число секций . Электропреобразовательное устройство работает следующим образом. Допустим, что первичная обмотка трансформатора 29...

Номер патента: U 7621

Опубликовано: 30.10.2011

Авторы: Вершинин Александр Сергеевич, Авдейко Валерий Порфирьевич

МПК: H02P 3/24, G01L 3/00

Метки: механического, устройство, измерения, создания, момента

Текст:

...и может поворачиваться на небольшой угол, ограниченный упорами. Механическая нагрузка для испытываемого двигателя создается электрической нагрузкой генератора - переменным резистором, включенным в цепь якоря. Величину момента нагрузки измеряют моментомером по механической силе, действующей на статор, 2 или определяют с помощью противодействующего момента, создаваемого грузом, подвешенным к статору машины постоянного тока 1....

Номер патента: 14791

Опубликовано: 30.10.2011

Авторы: Тромпель Павел Аркадьевич, Ищенко Марина Викторовна, Щерба Юлия Владимировна, Севрук Павел Николаевич

МПК: E21C 35/00, H02P 1/00

Метки: электромагнитный, двух, пускатель, пуска, взрывозащищенный, одновременного, электродвигателей

Текст:

...- выход электродвигателя из строя. Задачей изобретения является создание пускателя электромагнитного взрывозащищенного, обеспечивающего дистанционное управление одновременным запуском двух электродвигателей горных машин и механизмов с независимыми токовыми защитами каждого отвода. Для достижения технического результата в пускателе электромагнитном взрывозащищенном для одновременного пуска двух электродвигателей, содержащем разъединитель,...

Номер патента: 14636

Опубликовано: 30.08.2011

Авторы: Дубровенский Владимир Михайлович, Говор Геннадий Антонович

МПК: H02P 6/00, H02K 29/06

Метки: ротора, датчик, трехфазного, электродвигателя, положения

Текст:

...приемники установлены на статоре равномерно по окружности с обеспечением возможности при повороте ротора на каждые 120 прохождения постоянного магнита над соответствующим индукционным приемником с обеспечением возникновения в последнем электродвижущей силы индукции и выполнения условия/,где- элементарная площадь магнита, перекрываемая индукционным приемником. Сущность изобретения поясняется рисунками, где на фиг. 1 показан общий вид...

Номер патента: U 7493

Опубликовано: 30.08.2011

Авторы: Широков Глеб Олегович, Прохорчик Максим Анатольевич, Медведев Константин Михайлович, Шишаков Михаил Леонидович

МПК: H02P 7/00

Метки: управления, импульсно-фазового, устройство

Текст:

...подсоединен к вторым входам распределителей импульсов одноименного канала и к выходу генератора высокочастотных импульсов. К недостатку данного устройства также относится неустойчивость к воздействию малых динамических изменений напряжения, отрицательно влияющих на работу тиристорного электропривода постоянного тока в цепи его электропитания. Задачей заявляемой полезной модели является обеспечение надежной работы тиристорного электропривода...

Номер патента: 14458

Опубликовано: 30.06.2011

Автор: ЛЁКЕР Кристиан

МПК: B23P 9/00, B21J 7/00, B21J 5/00...

Метки: холодной, способ, объекта, поверхностью, ковки, устройство, трехмерной

Текст:

...сферической ударной головкой из очень твердого материала. Ударная головка размещена на опоре с возможностью замены. Она, таким образом, может быть заменена другой головкой, например перфорированной головкой для получения текстурированной поверхности. По крайней мере, одна часть опоры ударной головки обладает магнитной проводимостью и удерживается в предпочтительно нерабочем положении кольцевым пустотелым магнитным потоком. Сбоку опора...

Номер патента: U 6835

Опубликовано: 30.12.2010

Автор: Кухаренко Сергей Николаевич

МПК: H02M 7/00, H02P 7/00

Метки: частотно-регулируемый, электропривод

Текст:

...в напряжении, прикладываемом к обмоткам двигателя и кабелю, приводит к следующим недостаткам разогреву изоляции кабеля и двигателя, что снижает ресурс работы и надежность привода 3, 4 необходимости применения экранированного соединительного кабеля, присоединяющего двигатель необходимости применения резистора с сопротивлением 1-10 Ом в конструкции заземляющего устройства, что нарушает работу устройства защитного отключения и противоречит...

Номер патента: U 6500

Опубликовано: 30.08.2010

Авторы: Гончар Анатолий Андреевич, Ролик Юрий Анатольевич, Горностай Александр Владимирович

МПК: F03D 7/00, H02P 13/00

Метки: установка, ветроэнергетическая

Текст:

...нагрузок 4, нагрузку 5 и регулятор мощности 6,включающий трансформатор 7 с регулировочной обмоткой 8, блок управления 9, механический переключатель под нагрузкой 10, электропривод 11, подвижные контакты 12, 13 и неподвижные контакты - переключателя, вал 14 электропривода, ограничительные сопротивления 15 и 16, коммутирующие элементы 17 и 18. 2 65002010.08.30 Датчик 3 частоты вращения генератора своими выходами подключен к входам регулятора...

Номер патента: 13305

Опубликовано: 30.06.2010

Авторы: Калентионок Евгений Васильевич, Филипчик Юрий Дмитриевич

МПК: H02P 9/14, H02P 9/10

Метки: регулирования, возбуждения, машины, синхронной, устройство

Текст:

...один из входов которого подключен к выходу дифференциатора 3, а выход - к блоку 7 включения релейного элемента. Вход дифференциатора 3 присоединен к выходу измерителя 2 скольжения, к которому подключен один из входов сумматора 4, второй вход которого соединен с выходом дифференциатора 3, а выход через нуль-орган 8 - с релейным элементом 5 включения и отключения форсировки. На первый вход элемента И 9 поступает выходной сигнал от...

Номер патента: 13050

Опубликовано: 30.04.2010

Авторы: Михайлов Юрий Тимофеевич, Кирилин Владимир Иванович, Руховец Владимир Васильевич, Борисов Виктор Викторович, Жуков Олег Николаевич, Литвяков Сергей Борисович

МПК: H02P 5/00

Метки: электропривод

Текст:

...и тахогенератора, и блок управления 3. Блок управления 3 содержит первый и второй компараторы 4 и 5 соответственно,микропроцессор 6, первый, второй и третий ключи 7, 8 и 9 соответственно, -триггер 10,интегратор 11, генератор тока 12, первый и второй резисторы 13 и 14 соответственно. Первый вывод электродвигателя 1 предназначен для подачи на него постоянного напряжения от источника питания (на фигуре не показан). Выход тахогенератора 2...

Номер патента: 13120

Опубликовано: 30.04.2010

Авторы: Шваяков Андрей Викторович, Коваль Александр Сергеевич

МПК: B66B 1/24, H02P 3/18

Метки: способ, задания, электропривода, движения, тахограммы, лифта, сигнала, формирования

Текст:

...основной гармоники блок 7 формирования команды на начало работы устройства, например, замыкающий контакт, выход которого соединен с одним входом таймера 8 и первым входом блока 9 логики блок 10 формирования команды на начало торможения, например замыкающий контакт датчика точной остановки в шахте лифта, и выход которого соединен со вторым входом блока 9 логики блок 11 определения этажа вызова кабины лифта, например кнопка вызова на этаж, и,...

Номер патента: U 6083

Опубликовано: 30.04.2010

Автор: Вашинко Дмитрий Дмитриевич

МПК: H02P 1/00, H02P 7/42, H02M 5/00...

Метки: преобразователь, резонансный, энергии

Текст:

...обмоток которого зашунтирована конденсатором, и использован как вращающийся трансформатор для преобразования однофазного напряжения в трехфазное путем расщепления фазы тока под действием магнитного потока заданной формы и преобразования однофазного напряжения в трехфазное. Сущность полезной модели поясняется чертежами на фиг. 1, 2. На фиг. 1 представлена принципиальная блок-схема резонансного преобразователя. На фиг. 2 - схема соединения...

Номер патента: 11872

Опубликовано: 30.04.2009

Авторы: Третьяков Артем Сергеевич, Парфенович Олег Николаевич

МПК: H02P 1/26

Метки: включения, устройство, электрической, нагрузки, трехфазной

Текст:

...электродвигателя. Включение управляющего тиристора обеспечивается кнопочными выключателями Пуск в цепи управляющего электрода и Стоп в анодной его цепи. Недостатком прототипа можно считать относительную сложность устройства наличие трех диодов и резистора в анодной цепи тиристора управления, трех диодов и резистора в катодной цепи тиристора управления и относительно большие потери в резисторе(а отсюда и его габариты) катодной цепи...

Номер патента: U 4951

Опубликовано: 30.12.2008

Авторы: Михайлов Юрий Тимофеевич, Литвяков Сергей Борисович, Кирилин Владимир Иванович, Жуков Олег Николаевич, Руховец Владимир Васильевич, Борисов Виктор Викторович

МПК: H02P 5/00

Метки: электропривод

Текст:

...связан с выходом микропроцессора, первый вывод ключа соединен со вторым выводом электродвигателя, а второй вывод ключа предназначен для подачи на него постоянного напряжения. Выполнение блока управления, содержащим ключ и последовательно соединенные компаратор и микропроцессор, где вход компаратора электрически связан с выходом тахогенератора, управляющий вывод ключа электрически связан с выходом микропроцессора, а первый вывод ключа...

Номер патента: 10772

Опубликовано: 30.06.2008

Авторы: Шафранский Валентин Иванович, Литовко Владимир Иосифович

МПК: H02K 29/06, H02P 6/00

Метки: ротора, прецизионный, датчик, вентильных, электродвигателей, положения

Текст:

...- магнитный поток ротора, - магнитодвижущая сила (МДС) статора, - угол между осями МДС и магнитного потока,сФ - максимальный момент. В вентильном двигателе за один период происходит в общем случаепереключений(коммутаций), а за межкоммутационный период 2 к 10772 1 2008.06.30 электрических радиан угол изменяется от некоторого значения 1 до 2. Следовательно,среднее значение момента(3) 2 к Отсюда следует, что средний момент будет наибольший, если...

Номер патента: 10546

Опубликовано: 30.04.2008

Авторы: Беляев Валерий Павлович, Анкуда Денис Анатольевич

МПК: H02P 1/26, H02P 7/42, H02K 17/16...

Метки: короткозамкнутого, статоре, способ, пуска, управлением, асинхронного, параметрическим, электродвигателя

Текст:

...пуска ротором асинхронного электродвигателя установившегося режима. Поставленная задача решается тем, что используется способ пуска короткозамкнутого асинхронного электродвигателя с параметрическим управлением в статоре, включающий увеличение напряжения питания, прикладываемого равномерно ко всем обмоткам статора, с заданной интенсивностью, отличающийся тем, что разгон электродвигателя в зоне скольжения 1 кр, где- скольжение...

Номер патента: U 4162

Опубликовано: 28.02.2008

Авторы: Климко Иван Юрьевич, Амелько Игорь Александрович

МПК: H02P 6/00, H02P 1/00

Метки: приводным, синхронным, электродвигателем, управления, устройство

Текст:

...напряжения, цифровой контроллер коэффициента мощности,потенциометр, синхронизирующий трансформатор и формирователь импульсов управления, причем формирователь импульсов управления подключен к блоку управления, синхронизирующий трансформатор подключен к формирователю импульсов, а блок управления имеет обратную связь по напряжению и току выпрямителя. Датчик тока возбуждения включен в цепь обмотки возбуждения синхронного электродвигателя и...

Номер патента: 9707

Опубликовано: 30.08.2007

Авторы: Анкуда Денис Анатольевич, Беляев Валерий Павлович

МПК: H02P 5/74

Метки: управления, взаимосвязанными, способ, реализации, устройство, электроприводами

Текст:

...датчик фазных напряжений статора асинхронного двигателя, отличающийся тем, что он снабжен регулятором напряжения преобразователя частоты возбуждения, фильтром-формирователем, задатчиком частоты возбуждения и блоком синхронизации, содержащим задатчик скорости ротора, датчик отклонения скорости ротора и устройство вычисления скорости ротора, один из входов которого соединен с одним из выходов фильтра-формирователя, а другой вход - с одним из...

Номер патента: 9029

Опубликовано: 30.04.2007

Авторы: Елисеенков Павел Владимирович, Коваль Александр Сергеевич

МПК: H02P 3/26

Метки: тока, электропривод, переменного

Текст:

...из реверсивных групп встречно-параллельно включенных тиристоров блока реверсивного тиристорного пускателя. Использование реверсивного тиристорного пускателя в силовой схеме питания асинхронного двигателя со схемой управления, а также с блоками выделения максимальных значений фазного и линейного напряжений позволяет в каждом цикле работы электропривода сформировать перед включением собственно тормоза режим электрического подтормаживания...

Номер патента: 8722

Опубликовано: 30.12.2006

Авторы: Мацкевич Артур Николаевич, Десятик Дмитрий Владимирович, Ваховский Андрей Васильевич, Рябенко Евгений Харитонович

МПК: H02P 7/06, H02P 7/34

Метки: цифровой, регулятор, тока, бестрансформаторный, мощности, постоянного, двигателя

Текст:

...постоянного тока, второй и третий выходы устройства выработки сигнала синхронизации соединены с первыми входами первого и второго формирователей открь 1 вающих импульсов соответственно, вход устройства выработки сигнала реверса является входом управляющего напряжения, первый и второй входы которого соединены со вторыми входами первого и второго формирователей открывающих импульсов соответственно, третьи входы которых соединены с выходом...

Номер патента: 8721

Опубликовано: 30.12.2006

Авторы: Ваховский Андрей Васильевич, Рябенко Евгений Харитонович, Мацкевич Артур Николаевич

МПК: H02P 7/34, H02P 7/06

Метки: двигателя, цифровой, тиристорный, тока, регулятор, постоянного, мощности

Текст:

...генератор импульсов, фазосдвигающий узел, заторможенный генератор высокочастотных импульсов, а также первый формирователь открывающих импульсов, второй формирователь открывающих импульсов, блок тиристорных ключей, при этом вход высокочастотного генератора импульсов является входом управляющего напряжения, выходы первого и второго формирователей открывающих импульсов соединены с первым и вторым входами блока тиристорных ключей...

Номер патента: 7005

Опубликовано: 30.06.2005

Авторы: Павлюковский Игорь Анатольевич, Ковалев Сергей Владимирович, Карпович Святослав Евгеньевич, Межинский Юрий Сергеевич, Дайняк Игорь Викторович

МПК: H02P 8/00, G05B 19/00

Метки: устройство, микрошагового, осуществления, двигателем, способ, управления, шаговым

Текст:

...двигателя по командам с микропроцессора.Сущность предложенного изобретения раскрывается посредством фигур, на которых представленона фиг. 1 - графическая интерпретация предложенного способа управления посредством временных зависимостей Кг), 130), /(г) (кривая 1 - прототип, кривая П - заявляемый способ), где Г - частота управляющих импульсов, В - дискретность перемещения двигателяна фиг. 2 - функциональная схема устройства, реализующего...

Номер патента: U 1535

Опубликовано: 30.09.2004

Авторы: Луковников Вадим Иванович, Рожков Антон Игоревич, Логвин Владимир Васильевич

МПК: H02P 6/00

Метки: асинхронный, основе, преобразователей, электропривод, векторный, активных

Текст:

...тока. За счет введения активного выпрямителя тока и прогнозирующей системы управления, реализованной с помощью дополнительных датчиков напряжения и тока в сетевых проводах, дополнительного вычислительного блока и блока определения ЭДС, стало возможным обеспечить коэффициент мощности 0,99, и так как полупроводниковые ключи работают в режиме широтно-импульсной модуляции и частота модуляции велика, обеспечивается синусоидальная форма сетевого...

Номер патента: 5694

Опубликовано: 30.12.2003

Авторы: Захаренко Владимир Сергеевич, Савельев Вадим Алексеевич, Луковников Вадим Иванович, Захаренко Сергей Иванович

МПК: H02P 5/00, H04R 29/00

Метки: испытательного, системой, устройсво, нагружения, стенда, управления

Текст:

...испытательного стенда с устройством для управления системой нагружения, электромеханическим преобразователем и системой управления приводным двигателем. Устройство 1 для управления системой нагружения испытательного стенда, функционально связанное с электромеханическим преобразователем 2 и системой 3 управления приводным двигателем, содержит задатчик момента 4, сумматор 5, регулятор момента 6,управляемый преобразователь 7, датчик тока 8 и...

Номер патента: 5364

Опубликовано: 30.09.2003

Автор: Парфенович Олег Николаевич

МПК: H02P 3/24

Метки: трехфазных, переменного, асинхронных, электродвигателей, напряжения, регулятор

Текст:

...снятия перенапряжений с указанного ключа и обеспечения его запирания. Недостатком прототипа предлагаемого изобретения является сложность заложенного в нем устройства реализации разряда реактивной мощности двигателя, отсюда относительно высокая его стоимость и большие массогабаритные параметры, а также структурная ненадежность (наличие силовых к.з. цепей), что для обеспечения работоспособности усложняет схему управления, снижает...

Номер патента: 5370

Опубликовано: 30.09.2003

Авторы: Захаренко Сергей Иванович, Захаренко Владимир Сергеевич, Савельев Вадим Алексеевич, Луковников Вадим Иванович

МПК: H04R 29/00, H02P 5/00

Метки: устройство, нагружения, испытательного, стенда, системой, управления

Текст:

...для управления системой нагружения, электромеханическим преобразователем и системой управления приводным двигателем. Устройство 1 для управления системой нагружения испытательного стенда, функционально связанное с электромеханическим преобразователем 2 и системой 3 управления приводным двигателем, содержит задатчик момента 4, сумматор 5, блок деления 6, блок извлечения квадратного корня 7, регулятор момента 8, управляемый преобразователь...

Номер патента: 4960

Опубликовано: 30.03.2003

Автор: Парфенович Олег Николаевич

МПК: H02P 5/00, H02P 7/00, H02P 7/36...

Метки: регулируемый, электропривод, лифта

Текст:

...большой скорости электродвигателя, выход же диодного моста замыкается транзисторным или тиристорным ключом, который дозирует подачу напряжения на статорные обмотки электродвигателя, управляется транзисторный ключ драйвером от широтно-импульсного высокочастотного модулятора через регуляторы тока и скорости, которые получают сигналы управления соответственно от датчика постоянного тока, включенного последовательно с транзисторным ключом на...

Номер патента: 4776

Опубликовано: 30.12.2002

Авторы: Ярмолович Вячеслав Алексеевич, Прокошин Валерий Иванович, Марченко Владимир Алексеевич, Драпезо Александр Петрович, Тарасов Альберт Николаевич, Потапов Александр Львович

МПК: H02P 6/00, H02K 29/08

Метки: устройство, позиционирования, ротора, вентильного, электродвигателя

Текст:

...фазы электродвигателя, причем 15. Данный технический эффект достигается за счет двух факторов. Во-первых, используются магниты, которые формируют плоскопараллельное магнитное поле в зазоре, не зависящее от смещения элемента Холла в аксиальном направлении, и одновременно, благодаря чередующимся полюсам, формируется узкая зона перехода аксиальной составляющей индукции через нуль. Вторым эффектом, влияющим на точность позиционирования, является...

Номер патента: 4724

Опубликовано: 30.09.2002

Автор: Парфенович Олег Николаевич

МПК: H02P 3/24

Метки: трехфазных, переменного, напряжения, электродвигателей, регулятор, асинхронных

Текст:

...отсюда относительно высокая его стоимость и большие массогабаритные параметры, а также структурная ненадежность (наличие силовых к.з. цепей), что для обеспечения работоспособности усложняет схему управления, снижает надежность регулятора в целом. Задача изобретения - снижение стоимости и массогабаритных параметров, повышение надежности и улучшение энергетических характеристик регуляторов переменного напряжения, работающих с трехфазными...
