Устройство для включения трехфазной электрической нагрузки

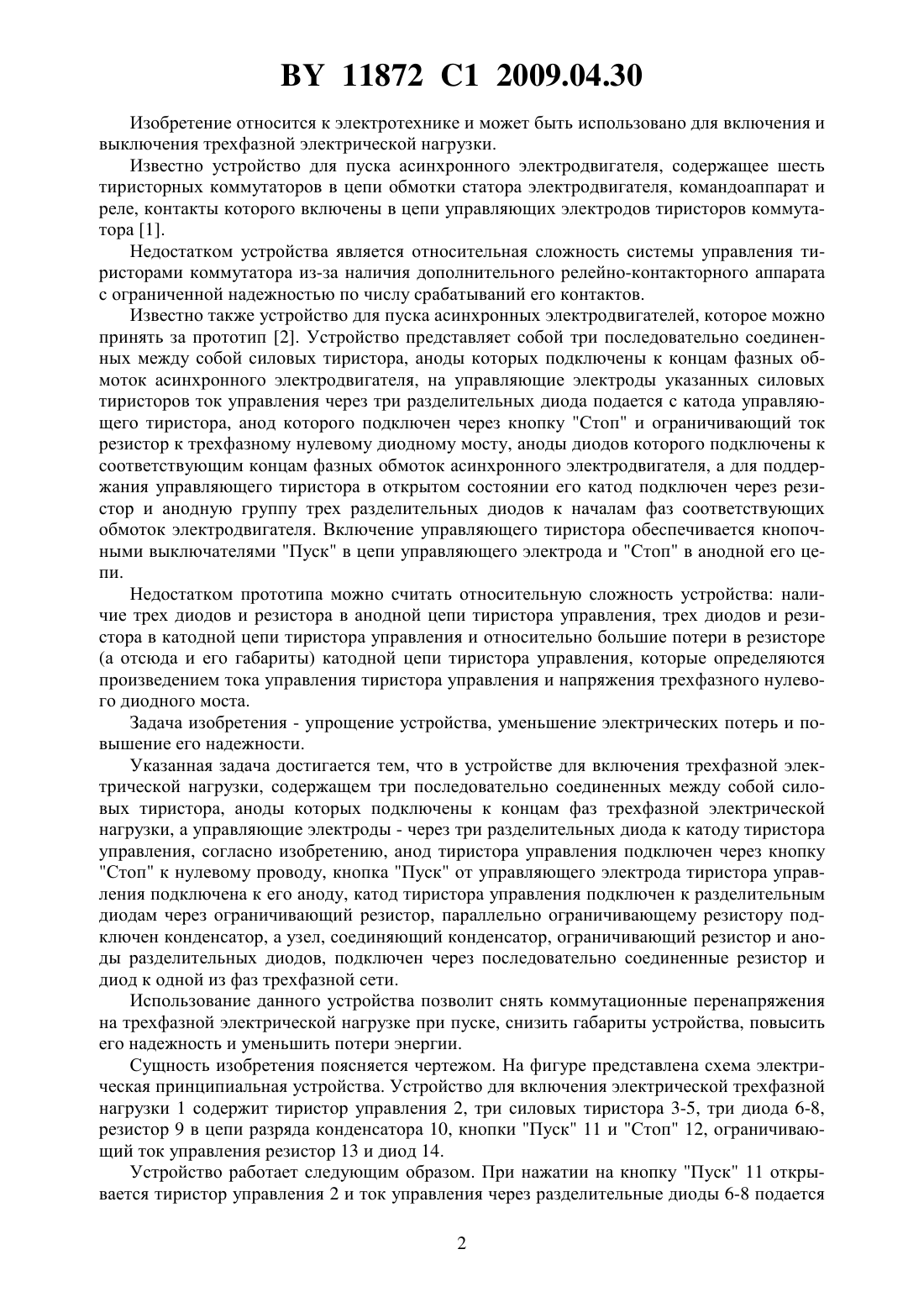

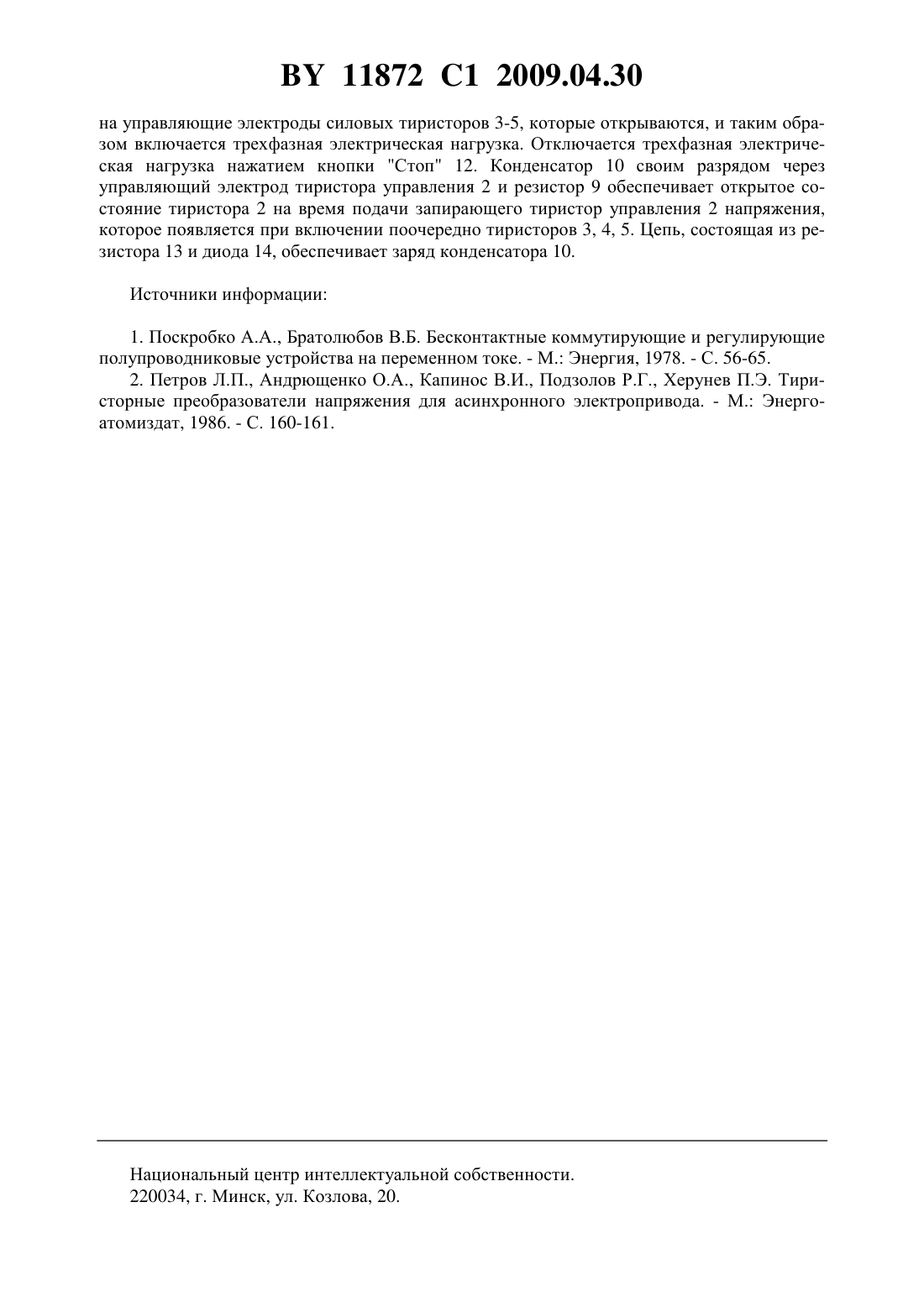

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВКЛЮЧЕНИЯ ТРЕХФАЗНОЙ ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Парфенович Олег Николаевич Третьяков Артем Сергеевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(56) ПЕТРОВ Л.П. и др. Тиристорные преобразователи напряжения для асинхронного электропривода. - Москва Энергоатомиздат, 1986. - С. 160-161.2062546 1, 1996.1541742 1, 1990.1518856 1, 1989.(57) Устройство для включения трехфазной электрической нагрузки, содержащее три последовательно соединенных между собой силовых тиристора, аноды которых подключены к концам фаз трехфазной электрической нагрузки, а управляющие электродычерез три разделительных диода к катоду тиристора управления, отличающееся тем, что анод тиристора управления подключен через кнопку Стоп к нулевому проводу, кнопка Пуск от управляющего электрода тиристора управления подключена к его аноду, катод тиристора управления подключен к разделительным диодам через ограничивающий резистор, параллельно ограничивающему резистору подключен конденсатор, а узел, соединяющий конденсатор, ограничивающий резистор и аноды разделительных диодов,подключен через последовательно соединенные резистор и диод к одной из фаз трехфазной сети. 11872 1 2009.04.30 Изобретение относится к электротехнике и может быть использовано для включения и выключения трехфазной электрической нагрузки. Известно устройство для пуска асинхронного электродвигателя, содержащее шесть тиристорных коммутаторов в цепи обмотки статора электродвигателя, командоаппарат и реле, контакты которого включены в цепи управляющих электродов тиристоров коммутатора 1. Недостатком устройства является относительная сложность системы управления тиристорами коммутатора из-за наличия дополнительного релейно-контакторного аппарата с ограниченной надежностью по числу срабатываний его контактов. Известно также устройство для пуска асинхронных электродвигателей, которое можно принять за прототип 2. Устройство представляет собой три последовательно соединенных между собой силовых тиристора, аноды которых подключены к концам фазных обмоток асинхронного электродвигателя, на управляющие электроды указанных силовых тиристоров ток управления через три разделительных диода подается с катода управляющего тиристора, анод которого подключен через кнопку Стоп и ограничивающий ток резистор к трехфазному нулевому диодному мосту, аноды диодов которого подключены к соответствующим концам фазных обмоток асинхронного электродвигателя, а для поддержания управляющего тиристора в открытом состоянии его катод подключен через резистор и анодную группу трех разделительных диодов к началам фаз соответствующих обмоток электродвигателя. Включение управляющего тиристора обеспечивается кнопочными выключателями Пуск в цепи управляющего электрода и Стоп в анодной его цепи. Недостатком прототипа можно считать относительную сложность устройства наличие трех диодов и резистора в анодной цепи тиристора управления, трех диодов и резистора в катодной цепи тиристора управления и относительно большие потери в резисторе(а отсюда и его габариты) катодной цепи тиристора управления, которые определяются произведением тока управления тиристора управления и напряжения трехфазного нулевого диодного моста. Задача изобретения - упрощение устройства, уменьшение электрических потерь и повышение его надежности. Указанная задача достигается тем, что в устройстве для включения трехфазной электрической нагрузки, содержащем три последовательно соединенных между собой силовых тиристора, аноды которых подключены к концам фаз трехфазной электрической нагрузки, а управляющие электроды - через три разделительных диода к катоду тиристора управления, согласно изобретению, анод тиристора управления подключен через кнопку Стоп к нулевому проводу, кнопка Пуск от управляющего электрода тиристора управления подключена к его аноду, катод тиристора управления подключен к разделительным диодам через ограничивающий резистор, параллельно ограничивающему резистору подключен конденсатор, а узел, соединяющий конденсатор, ограничивающий резистор и аноды разделительных диодов, подключен через последовательно соединенные резистор и диод к одной из фаз трехфазной сети. Использование данного устройства позволит снять коммутационные перенапряжения на трехфазной электрической нагрузке при пуске, снизить габариты устройства, повысить его надежность и уменьшить потери энергии. Сущность изобретения поясняется чертежом. На фигуре представлена схема электрическая принципиальная устройства. Устройство для включения электрической трехфазной нагрузки 1 содержит тиристор управления 2, три силовых тиристора 3-5, три диода 6-8,резистор 9 в цепи разряда конденсатора 10, кнопки Пуск 11 и Стоп 12, ограничивающий ток управления резистор 13 и диод 14. Устройство работает следующим образом. При нажатии на кнопку Пуск 11 открывается тиристор управления 2 и ток управления через разделительные диоды 6-8 подается 2 11872 1 2009.04.30 на управляющие электроды силовых тиристоров 3-5, которые открываются, и таким образом включается трехфазная электрическая нагрузка. Отключается трехфазная электрическая нагрузка нажатием кнопки Стоп 12. Конденсатор 10 своим разрядом через управляющий электрод тиристора управления 2 и резистор 9 обеспечивает открытое состояние тиристора 2 на время подачи запирающего тиристор управления 2 напряжения,которое появляется при включении поочередно тиристоров 3, 4, 5. Цепь, состоящая из резистора 13 и диода 14, обеспечивает заряд конденсатора 10. Источники информации 1. Поскробко А.А., Братолюбов В.Б. Бесконтактные коммутирующие и регулирующие полупроводниковые устройства на переменном токе. - М. Энергия, 1978. - С. 56-65. 2. Петров Л.П., Андрющенко О.А., Капинос В.И., Подзолов Р.Г., Херунев П.Э. Тиристорные преобразователи напряжения для асинхронного электропривода. - М. Энергоатомиздат, 1986. - С. 160-161. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
