Литовко Владимир Иосифович

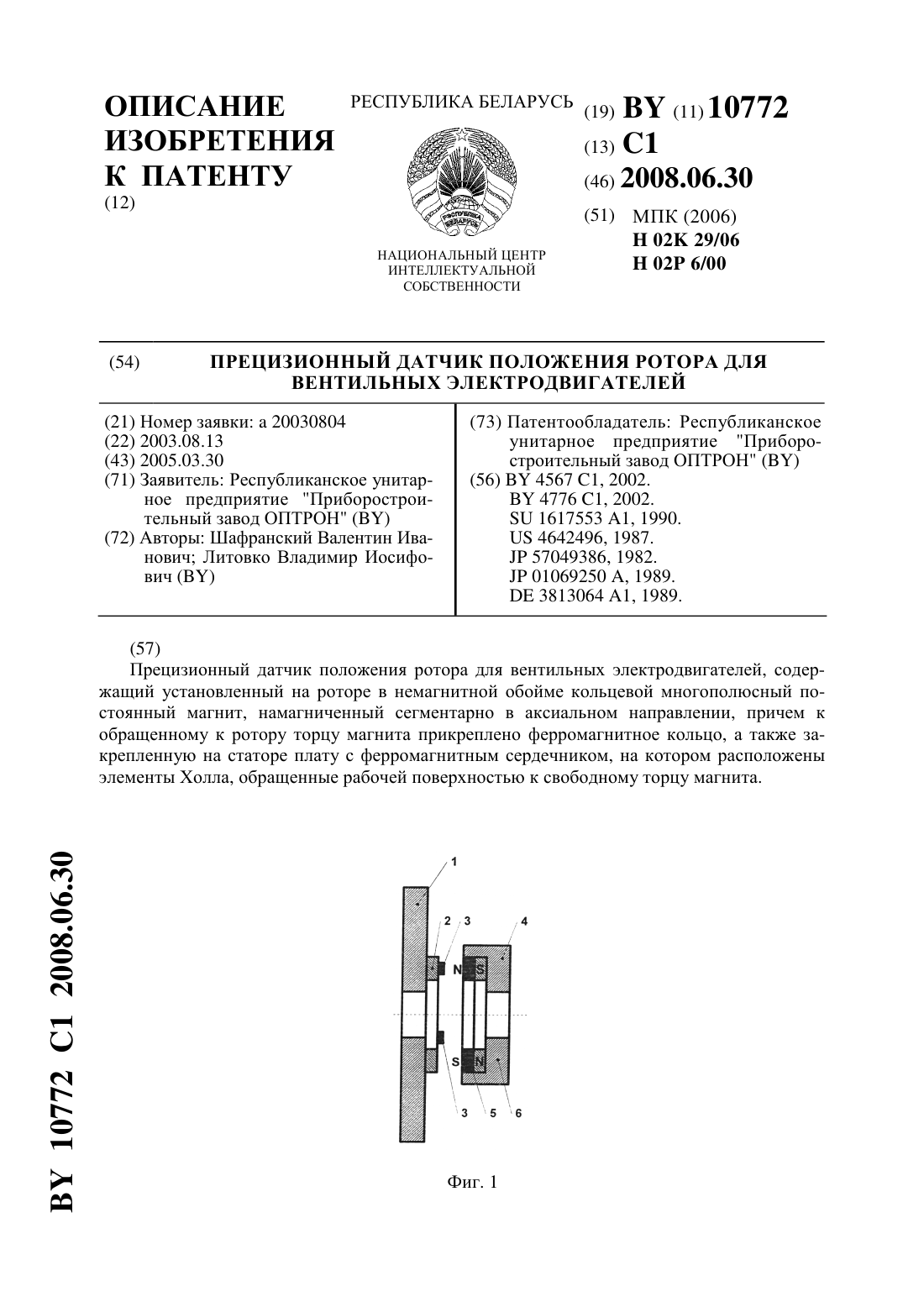

Номер патента: 10772

Опубликовано: 30.06.2008

Авторы: Шафранский Валентин Иванович, Литовко Владимир Иосифович

МПК: H02K 29/06, H02P 6/00

Метки: вентильных, электродвигателей, датчик, положения, прецизионный, ротора

Текст:

...- магнитный поток ротора, - магнитодвижущая сила (МДС) статора, - угол между осями МДС и магнитного потока,сФ - максимальный момент. В вентильном двигателе за один период происходит в общем случаепереключений(коммутаций), а за межкоммутационный период 2 к 10772 1 2008.06.30 электрических радиан угол изменяется от некоторого значения 1 до 2. Следовательно,среднее значение момента(3) 2 к Отсюда следует, что средний момент будет наибольший, если...

Номер патента: 9117

Опубликовано: 30.04.2007

Авторы: Шафранский Валентин Иванович, Лаптик Михаил Михайлович, Литовко Владимир Иосифович

МПК: H02K 19/00, H02K 21/00

Метки: трёхфазная, машина, многополюсная, синхронная

Текст:

...материалов на электрическую машину. Поставленная задача решается тем, что в трехфазной синхронной машине, содержащей активный ротор с полюсами чередующейся полярности и статор с нечетным числом пазов, кратным трем, в которых размещены катушки его обмотки, охватывающие один зубец статора, активный ротор выполнен с числом полюсов, отличающимся на единицу от числа пазов статора. В фазе обмотки статора соединены встречно-последовательно все...

Номер патента: 8645

Опубликовано: 30.12.2006

Авторы: Лаптик Михаил Михайлович, Литовко Владимир Иосифович, Шафранский Валентин Иванович

МПК: H02K 1/27, H02K 21/02

Метки: электродвигатель, вентильный

Текст:

...В ЭЛКТРИЧССКИХ градусах (радианах),р - ЧИСЛО пар ПОЛЮСОВ СИНХрОННОЙ машины.Кривая МДС через каждые полпериода (полюсное деление) повторяется с обратным знаком, поэтому согласно теории рядов Фурье в принятой системе координат ее можно представить в видеНоса) Р созосэ 133 со 5303 Е созтосэ 11 ртсозйосэ. (3) Амплитуда МДС для любой ее гармоники порядка 1 Е 1 Р(0 э)со 510 э 10 Э 1 Рсо 51 аэбаэ ЕЗШ 1 УЕ. (4) т О т О 1 т 2 Так как 03 рос, то...

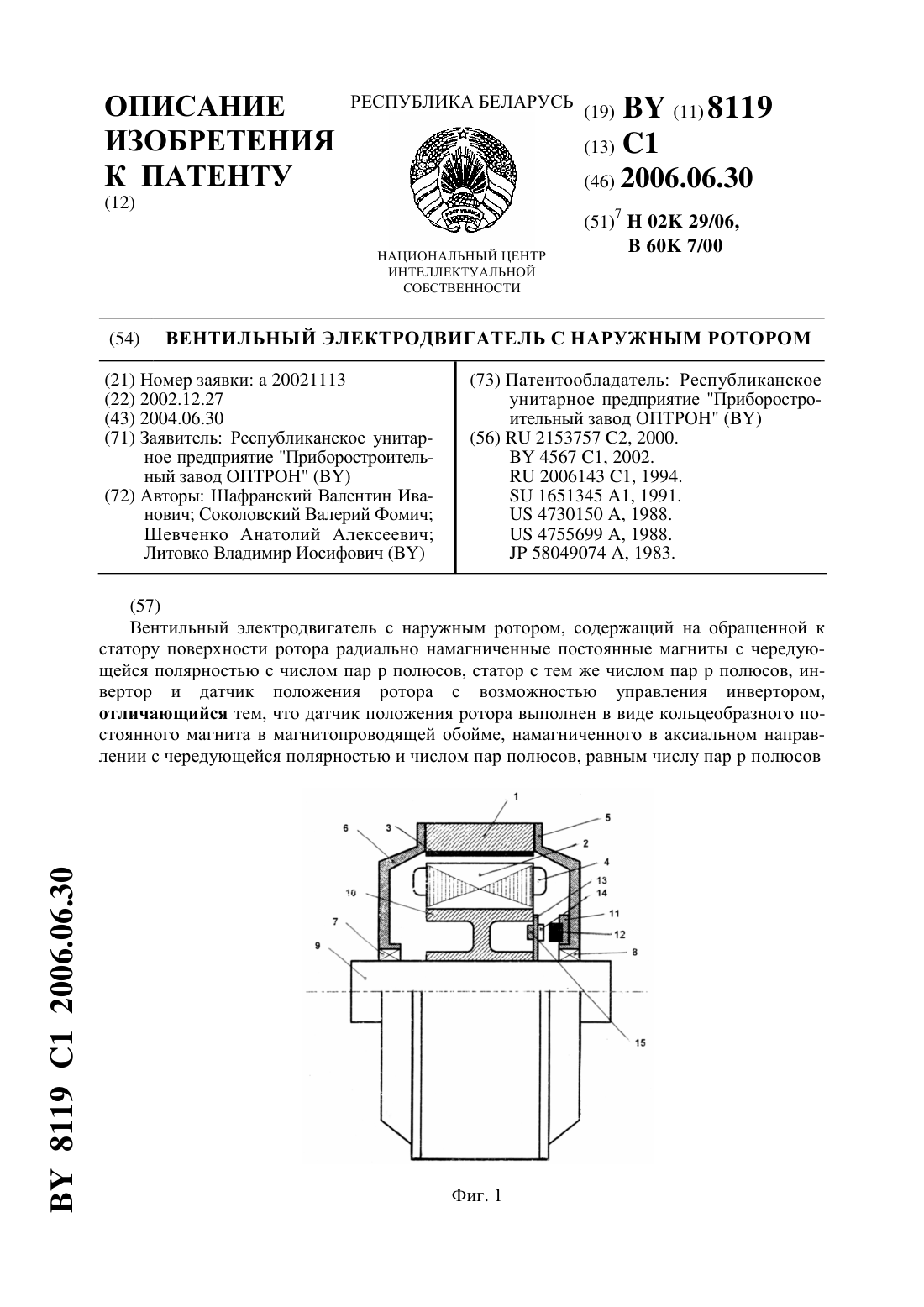

Номер патента: 8119

Опубликовано: 30.06.2006

Авторы: Соколовский Валерий Фомич, Шевченко Анатолий Алексеевич, Шафранский Валентин Иванович, Литовко Владимир Иосифович

МПК: B60K 7/00, H02K 29/06

Метки: электродвигатель, ротором, наружным, вентильный

Текст:

...статора. При этом одна сторона магниточувствительных элементов обращена к соответствующему полюсу кольцеобразного постоянного магнита, а другая экранирована магнитопроводящей пластиной, расположенной на той же плате. Одновременно магниточувствительные элементы выполняют вторую функцию - вместе с магнитопроводящей обоймой уменьшают магнитное сопротивление, т.е. увеличивают магнитный поток, проходящий через магниточувствительные элементы, в...

Номер патента: 8077

Опубликовано: 30.06.2006

Авторы: Волчек Владимир Николаевич, Литовко Владимир Иосифович, Шевченко Анатолий Алексеевич, Коротких Виктор Тихонович

МПК: B08B 7/00, B08B 7/02

Метки: поверхности, очистки, способ, устройство, осуществления

Текст:

...блок питания, задающий генератор импульсов, электромагнитный блок с сердечником электромагнита, содержит компенсатор,усилитель импульсов и регулятор напряженности магнитного поля, усилитель импульсов соединен с задающим генератором импульсов и электромагнитным блоком, регулятор напряженности соединен с задающим генератором импульсов и усилителем импульсов, а компенсатор соединен с усилителем импульсов и электромагнитным блоком, причем...

Номер патента: U 1878

Опубликовано: 30.03.2005

Авторы: Лаптик Михаил Михайлович, Шафранский Валентин Иванович, Литовко Владимир Иосифович

МПК: H02K 21/00, H02K 19/00

Метки: синхронная, машина, трёхфазная, многополюсная

Текст:

...имеет Малый обмоточный коэффициент, поэтому для получения заданной ЭДС И, следовательно, мощности требуется увеличение числа витков. Вследствие этого увеличивается расход обмоточного провода и объем статора для его размещения, увеличиваются сопротивление обмотки статора и электрические потери в ней. Таким образом, двигатель имеет малый КПД и большой удельный расход материалов.Техническая задача, решаемая полезной моделью, - увеличение КПД и...

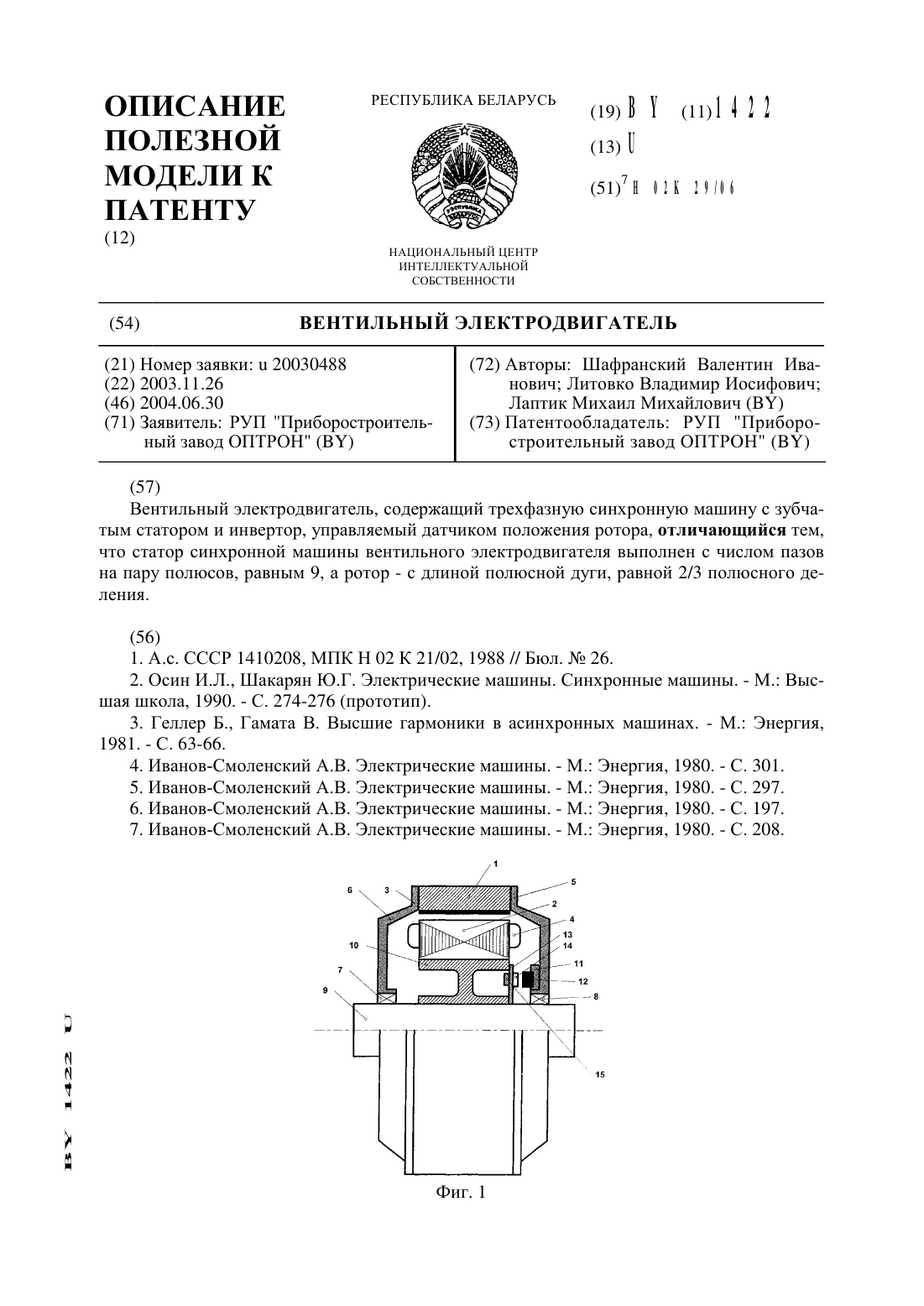

Номер патента: U 1422

Опубликовано: 30.06.2004

Авторы: Шафранский Валентин Иванович, Литовко Владимир Иосифович, Лаптик Михаил Михайлович

МПК: H02K 29/06

Метки: электродвигатель, вентильный

Текст:

...(радианах), р - число пар полюсов синхронной машины.Кривая МДС через каждые полпериода (полюсное деление) повторяется с обратным знаком, поэтому согласно теории рядов Фурье в принятой системе координат ее можно представить в видеЕсо 510 са 2131 созтоса. (3) 11,3,5 К со Амплитуда МДС для любой ее гармоники порядка 1 ТЕ ТЕ 4 5 . 4 75 . 4 Р . . т Е -Е (оса )со 510 са 10 са -Есо 51 оса 1 оса 51 п 1 у (4) т О т О 17 2 Так как осэ рос, то...

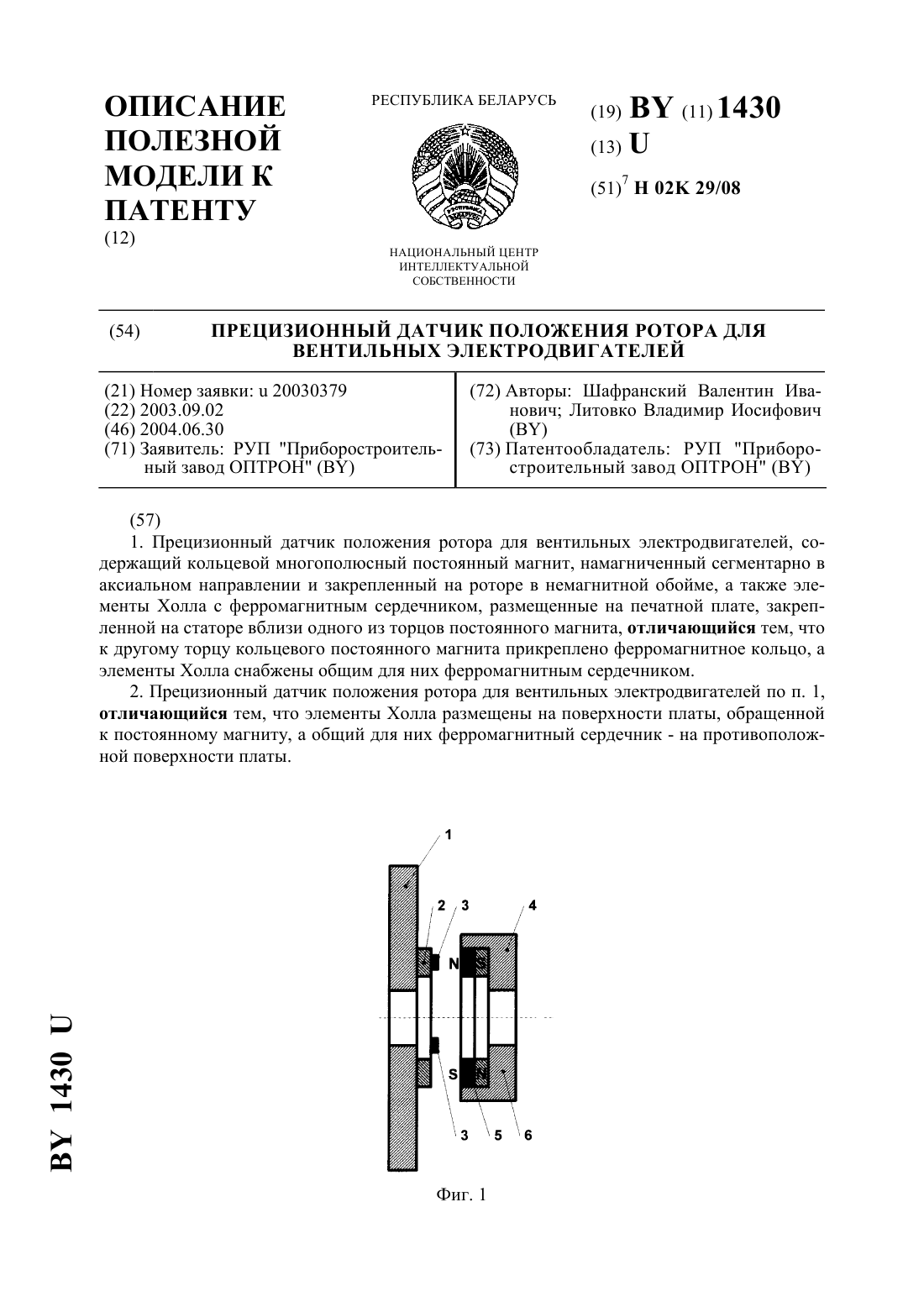

Номер патента: U 1430

Опубликовано: 30.06.2004

Авторы: Литовко Владимир Иосифович, Шафранский Валентин Иванович

МПК: H02K 29/08

Метки: ротора, вентильных, электродвигателей, прецизионный, датчик, положения

Текст:

...петлей гистерезиса. Общий для элементов Холла ферромагнитный сердечник замыкает на себя постороннее магнитное поле, поэтому он защищает от посторонних помех, что также повышает точность информации ДПР. При возрастании точности информации ДПР увеличивается КПД и уменьшается удельный расход материалов для электродвигателя. Это можно доказать следующим образом. 2 1430 Вращающий момент электродвигателя 3 МсФ,(1) где с - коэффициент,Ф -...

Номер патента: U 1256

Опубликовано: 30.03.2004

Авторы: Литовко Владимир Иосифович, Шевченко Анатолий Алексеевич, Соколовский Валерий Фомич, Шафранский Валентин Иванович

МПК: B60K 7/00, H02K 29/06

Метки: вентильный, ротором, наружным, электродвигатель

Текст:

...через каждые геомет 2 рических градусов, как и у синхронной машины, т.к. они имеют одинаковое число пар полюсов . Магниточувствительные элементы находятся вне зоны магнитного поля обмотки статора. Кроме того, они экранированы от случайных помех магнитопроводщей пластиной, которая еще выполняет вторую функцию - вместе с магнитопроводящей обоймой уменьшает магнитное сопротивление, т.е. увеличивает магнитный поток, проходящий через...

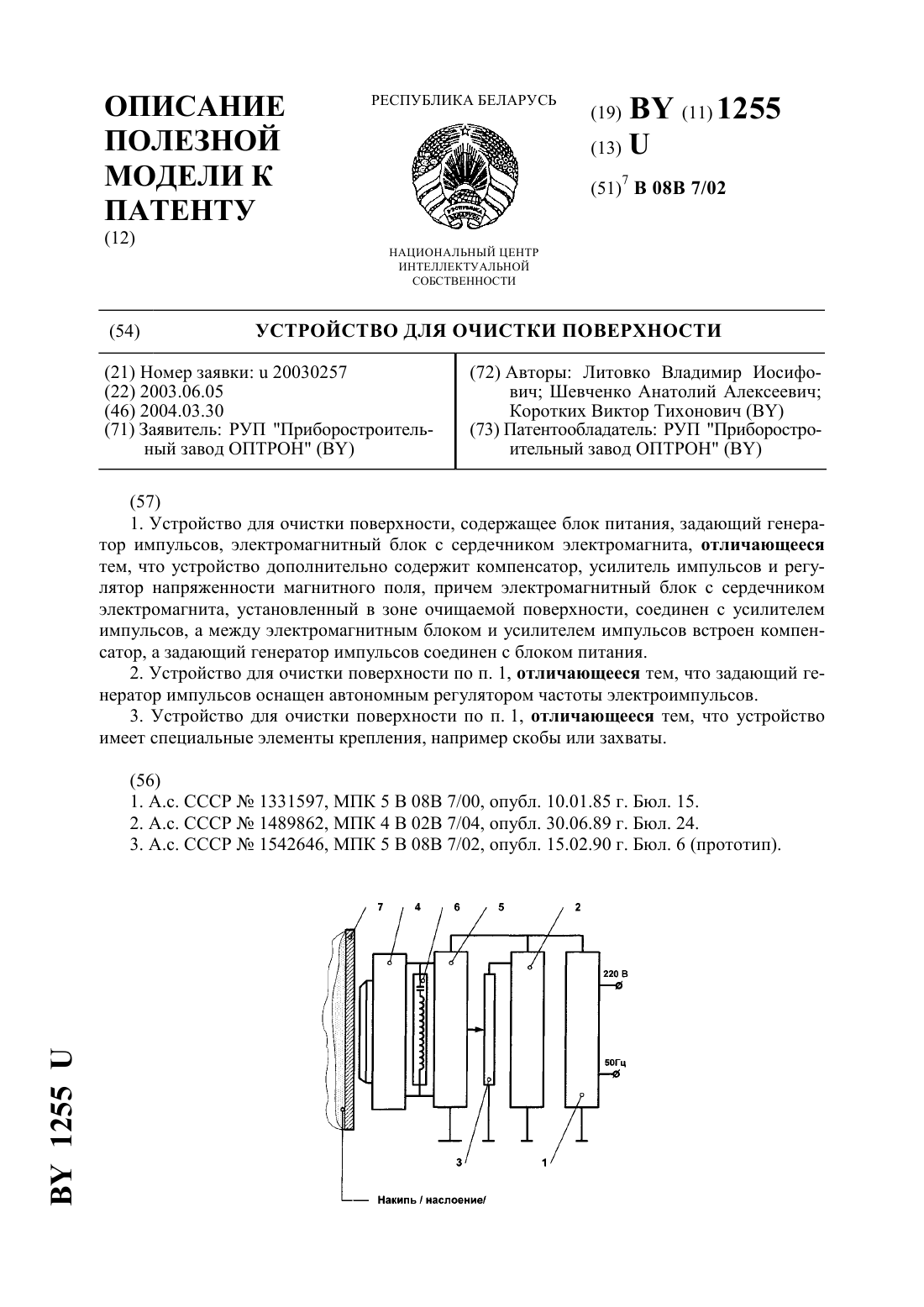

Номер патента: U 1255

Опубликовано: 30.03.2004

Авторы: Коротких Виктор Тихонович, Шевченко Анатолий Алексеевич, Литовко Владимир Иосифович

МПК: B08B 7/02

Метки: устройство, очистки, поверхности

Текст:

...в них внутренние напряжения на уровне атомного строения и молекулярной структуры, что приводит к изменению связей между разнородными материалами поверхности детали, подлежащей очистке, и материалом наслоения. Это вызывает ослабление сцепляемости как между отдельными слоями осадка, так и между осадком и поверхностью очищаемой детали (фрагмента оборудования). Магнитные свойства материала определяются зависимостью комплексной проницаемости...
