Устройство подачи петли под скрепку в устройствах для перевязки колбасных изделий

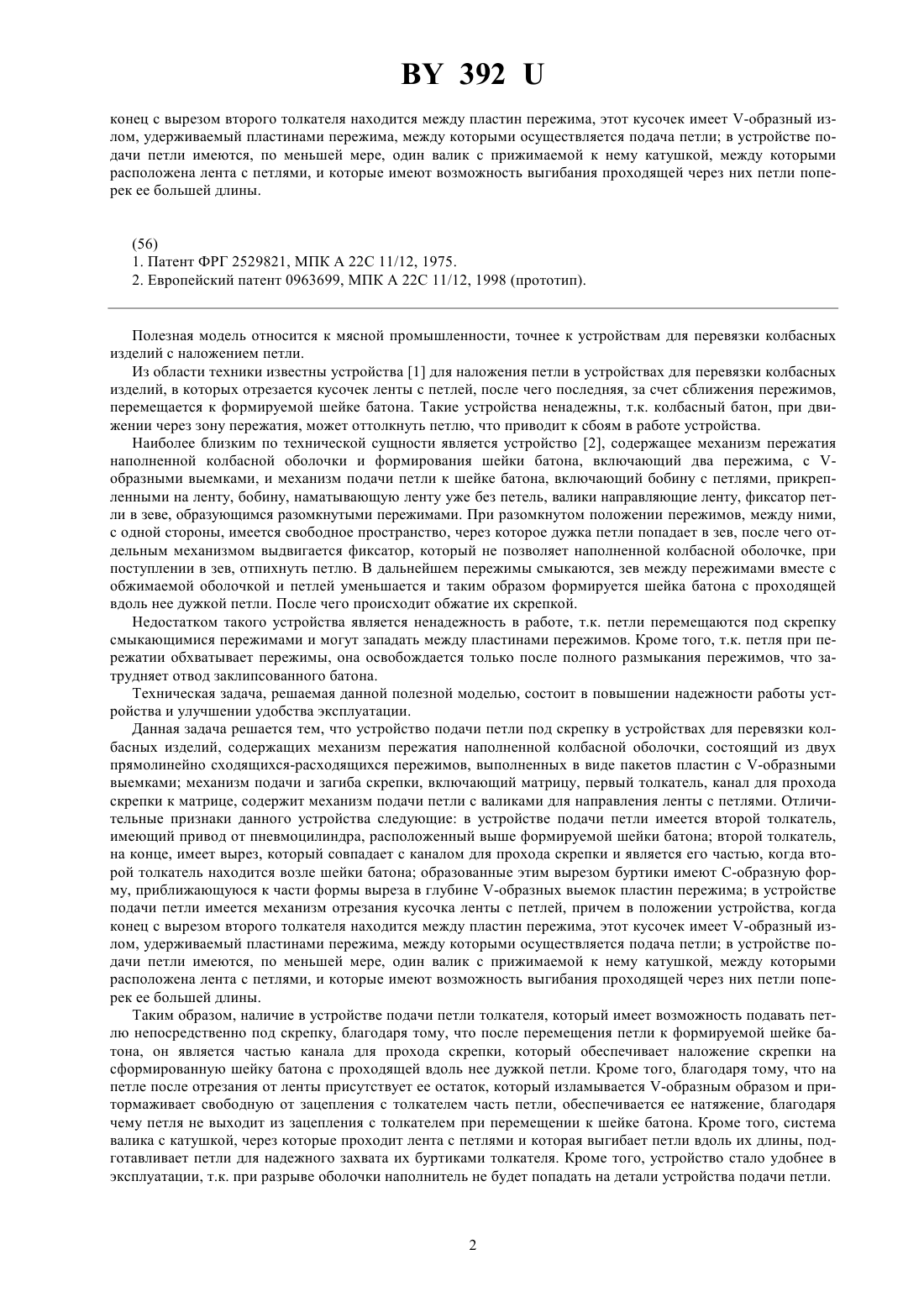

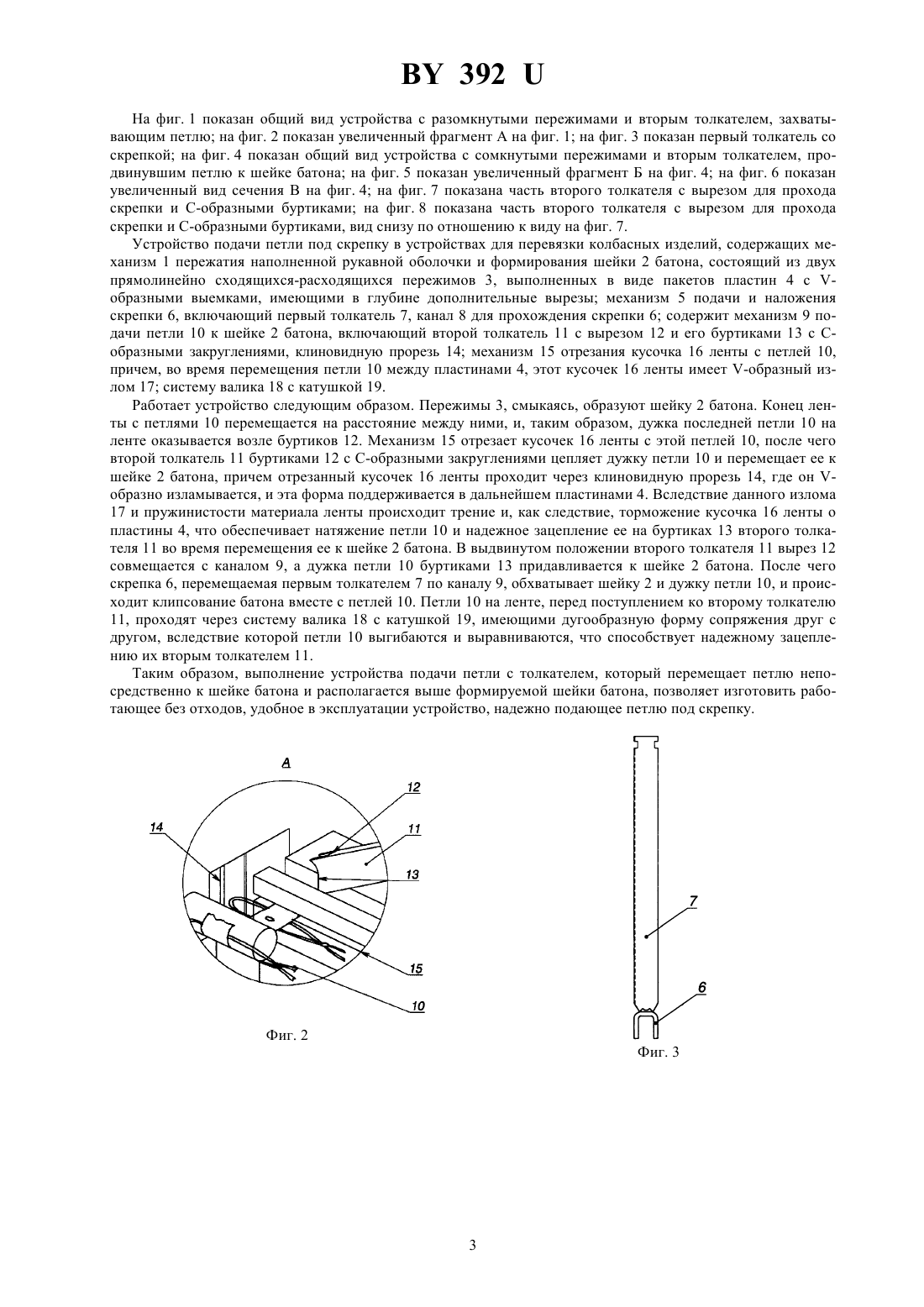

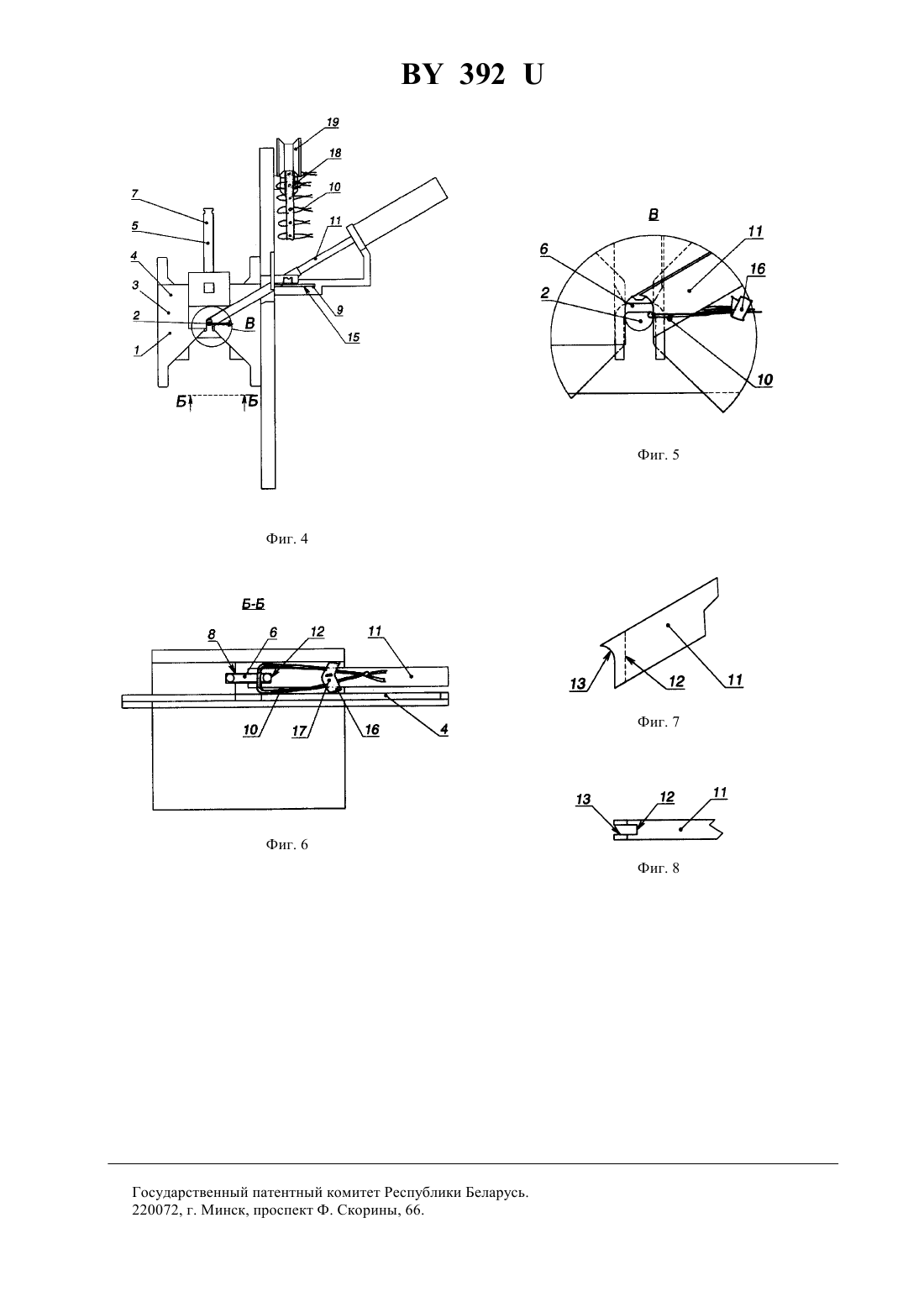

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ПОДАЧИ ПЕТЛИ ПОД СКРЕПКУ В УСТРОЙСТВАХ ДЛЯ ПЕРЕВЯЗКИ КОЛБАСНЫХ ИЗДЕЛИЙ(57) Устройство подачи петли под скрепку в устройствах для перевязки колбасных изделий, содержащих механизм пережатия наполненной колбасной оболочки, состоящий из двух прямолинейно сходящихсярасходящихся пережимов, выполненных в виде пакетов пластин с -образными выемками механизм подачи и загиба скрепки, включающий матрицу, первый толкатель, канал для прохода скрепки к матрице содержащее механизм подачи петли с валиками для направления ленты с петлями, отличающееся тем, что в устройстве подачи петли имеется второй толкатель, имеющий привод от пневмоцилиндра, расположенный выше формируемой шейки батона второй толкатель, на конце, имеет вырез, который совпадает с каналом для прохода скрепки и является его частью, когда второй толкатель находится возле шейки батона образованные этим вырезом буртики имеют С-образную форму, приближающуюся к части формы выреза в глубине образных выемок пластин пережима в устройстве подачи петли имеется механизм отрезания кусочка ленты с петлей, причем, в положении устройства, когда 392 конец с вырезом второго толкателя находится между пластин пережима, этот кусочек имеет -образный излом, удерживаемый пластинами пережима, между которыми осуществляется подача петли в устройстве подачи петли имеются, по меньшей мере, один валик с прижимаемой к нему катушкой, между которыми расположена лента с петлями, и которые имеют возможность выгибания проходящей через них петли поперек ее большей длины. Полезная модель относится к мясной промышленности, точнее к устройствам для перевязки колбасных изделий с наложением петли. Из области техники известны устройства 1 для наложения петли в устройствах для перевязки колбасных изделий, в которых отрезается кусочек ленты с петлей, после чего последняя, за счет сближения пережимов,перемещается к формируемой шейке батона. Такие устройства ненадежны, т.к. колбасный батон, при движении через зону пережатия, может оттолкнуть петлю, что приводит к сбоям в работе устройства. Наиболее близким по технической сущности является устройство 2, содержащее механизм пережатия наполненной колбасной оболочки и формирования шейки батона, включающий два пережима, с образными выемками, и механизм подачи петли к шейке батона, включающий бобину с петлями, прикрепленными на ленту, бобину, наматывающую ленту уже без петель, валики направляющие ленту, фиксатор петли в зеве, образующимся разомкнутыми пережимами. При разомкнутом положении пережимов, между ними,с одной стороны, имеется свободное пространство, через которое дужка петли попадает в зев, после чего отдельным механизмом выдвигается фиксатор, который не позволяет наполненной колбасной оболочке, при поступлении в зев, отпихнуть петлю. В дальнейшем пережимы смыкаются, зев между пережимами вместе с обжимаемой оболочкой и петлей уменьшается и таким образом формируется шейка батона с проходящей вдоль нее дужкой петли. После чего происходит обжатие их скрепкой. Недостатком такого устройства является ненадежность в работе, т.к. петли перемещаются под скрепку смыкающимися пережимами и могут западать между пластинами пережимов. Кроме того, т.к. петля при пережатии обхватывает пережимы, она освобождается только после полного размыкания пережимов, что затрудняет отвод заклипсованного батона. Техническая задача, решаемая данной полезной моделью, состоит в повышении надежности работы устройства и улучшении удобства эксплуатации. Данная задача решается тем, что устройство подачи петли под скрепку в устройствах для перевязки колбасных изделий, содержащих механизм пережатия наполненной колбасной оболочки, состоящий из двух прямолинейно сходящихся-расходящихся пережимов, выполненных в виде пакетов пластин с -образными выемками механизм подачи и загиба скрепки, включающий матрицу, первый толкатель, канал для прохода скрепки к матрице, содержит механизм подачи петли с валиками для направления ленты с петлями. Отличительные признаки данного устройства следующие в устройстве подачи петли имеется второй толкатель,имеющий привод от пневмоцилиндра, расположенный выше формируемой шейки батона второй толкатель,на конце, имеет вырез, который совпадает с каналом для прохода скрепки и является его частью, когда второй толкатель находится возле шейки батона образованные этим вырезом буртики имеют С-образную форму, приближающуюся к части формы выреза в глубине -образных выемок пластин пережима в устройстве подачи петли имеется механизм отрезания кусочка ленты с петлей, причем в положении устройства,когда конец с вырезом второго толкателя находится между пластин пережима, этот кусочек имеет -образный излом, удерживаемый пластинами пережима, между которыми осуществляется подача петли в устройстве подачи петли имеются, по меньшей мере, один валик с прижимаемой к нему катушкой, между которыми расположена лента с петлями, и которые имеют возможность выгибания проходящей через них петли поперек ее большей длины. Таким образом, наличие в устройстве подачи петли толкателя, который имеет возможность подавать петлю непосредственно под скрепку, благодаря тому, что после перемещения петли к формируемой шейке батона, он является частью канала для прохода скрепки, который обеспечивает наложение скрепки на сформированную шейку батона с проходящей вдоль нее дужкой петли. Кроме того, благодаря тому, что на петле после отрезания от ленты присутствует ее остаток, который изламывается -образным образом и притормаживает свободную от зацепления с толкателем часть петли, обеспечивается ее натяжение, благодаря чему петля не выходит из зацепления с толкателем при перемещении к шейке батона. Кроме того, система валика с катушкой, через которые проходит лента с петлями и которая выгибает петли вдоль их длины, подготавливает петли для надежного захвата их буртиками толкателя. Кроме того, устройство стало удобнее в эксплуатации, т.к. при разрыве оболочки наполнитель не будет попадать на детали устройства подачи петли. 392 На фиг. 1 показан общий вид устройства с разомкнутыми пережимами и вторым толкателем, захватывающим петлю на фиг. 2 показан увеличенный фрагмент А на фиг. 1 на фиг. 3 показан первый толкатель со скрепкой на фиг. 4 показан общий вид устройства с сомкнутыми пережимами и вторым толкателем, продвинувшим петлю к шейке батона на фиг. 5 показан увеличенный фрагмент Б на фиг. 4 на фиг. 6 показан увеличенный вид сечения В на фиг. 4 на фиг. 7 показана часть второго толкателя с вырезом для прохода скрепки и С-образными буртиками на фиг. 8 показана часть второго толкателя с вырезом для прохода скрепки и С-образными буртиками, вид снизу по отношению к виду на фиг. 7. Устройство подачи петли под скрепку в устройствах для перевязки колбасных изделий, содержащих механизм 1 пережатия наполненной рукавной оболочки и формирования шейки 2 батона, состоящий из двух прямолинейно сходящихся-расходящихся пережимов 3, выполненных в виде пакетов пластин 4 с образными выемками, имеющими в глубине дополнительные вырезы механизм 5 подачи и наложения скрепки 6, включающий первый толкатель 7, канал 8 для прохождения скрепки 6 содержит механизм 9 подачи петли 10 к шейке 2 батона, включающий второй толкатель 11 с вырезом 12 и его буртиками 13 с Собразными закруглениями, клиновидную прорезь 14 механизм 15 отрезания кусочка 16 ленты с петлей 10,причем, во время перемещения петли 10 между пластинами 4, этот кусочек 16 ленты имеет -образный излом 17 систему валика 18 с катушкой 19. Работает устройство следующим образом. Пережимы 3, смыкаясь, образуют шейку 2 батона. Конец ленты с петлями 10 перемещается на расстояние между ними, и, таким образом, дужка последней петли 10 на ленте оказывается возле буртиков 12. Механизм 15 отрезает кусочек 16 ленты с этой петлей 10, после чего второй толкатель 11 буртиками 12 с С-образными закруглениями цепляет дужку петли 10 и перемещает ее к шейке 2 батона, причем отрезанный кусочек 16 ленты проходит через клиновидную прорезь 14, где он образно изламывается, и эта форма поддерживается в дальнейшем пластинами 4. Вследствие данного излома 17 и пружинистости материала ленты происходит трение и, как следствие, торможение кусочка 16 ленты о пластины 4, что обеспечивает натяжение петли 10 и надежное зацепление ее на буртиках 13 второго толкателя 11 во время перемещения ее к шейке 2 батона. В выдвинутом положении второго толкателя 11 вырез 12 совмещается с каналом 9, а дужка петли 10 буртиками 13 придавливается к шейке 2 батона. После чего скрепка 6, перемещаемая первым толкателем 7 по каналу 9, обхватывает шейку 2 и дужку петли 10, и происходит клипсование батона вместе с петлей 10. Петли 10 на ленте, перед поступлением ко второму толкателю 11, проходят через систему валика 18 с катушкой 19, имеющими дугообразную форму сопряжения друг с другом, вследствие которой петли 10 выгибаются и выравниваются, что способствует надежному зацеплению их вторым толкателем 11. Таким образом, выполнение устройства подачи петли с толкателем, который перемещает петлю непосредственно к шейке батона и располагается выше формируемой шейки батона, позволяет изготовить работающее без отходов, удобное в эксплуатации устройство, надежно подающее петлю под скрепку. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
