Устройство для оценки механических характеристик асфальтобетона

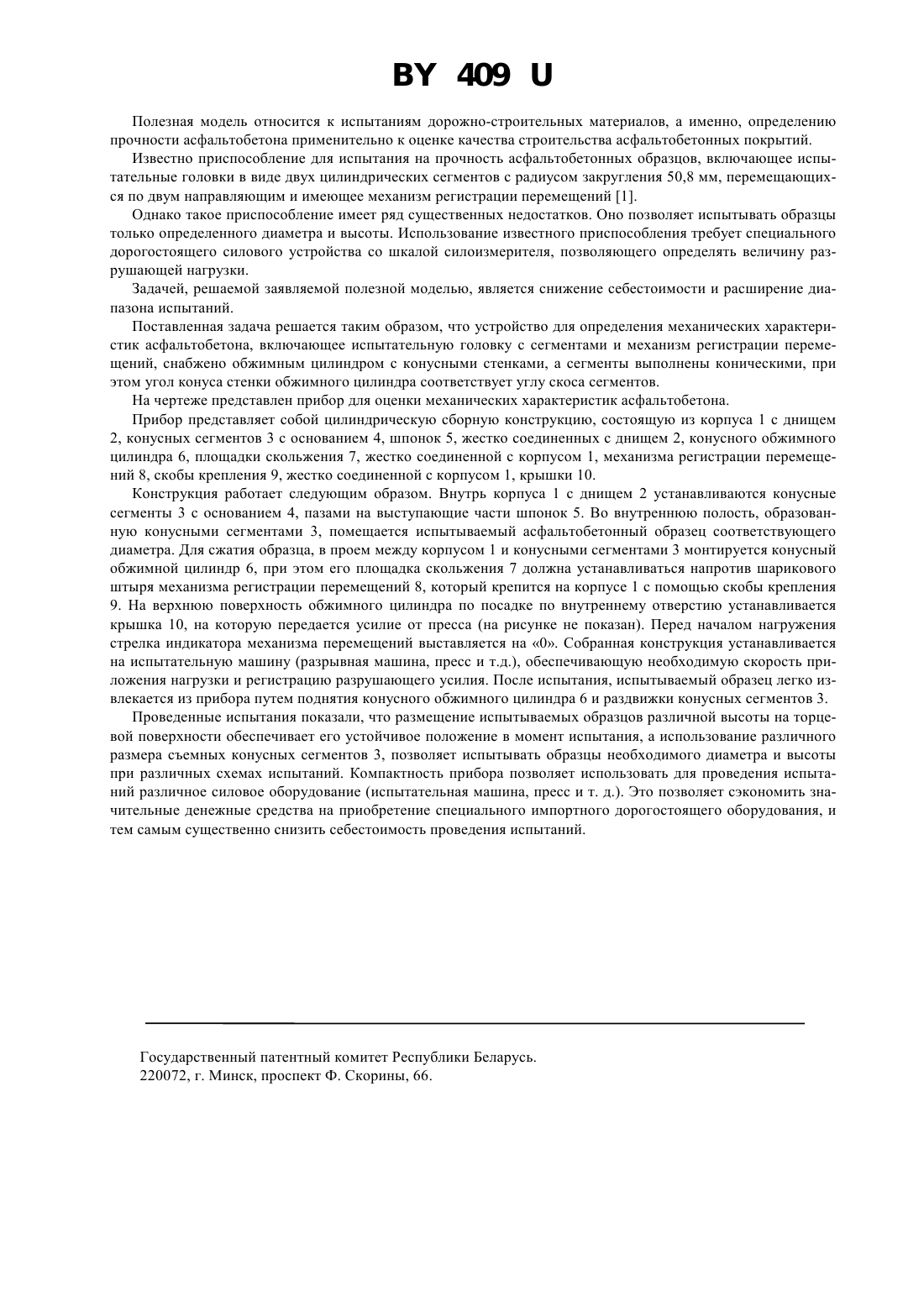

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОЦЕНКИ МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК АСФАЛЬТОБЕТОНА(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научноисследовательский институт БелдорНИИ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научноисследовательский институт БелдорНИИ(57) Устройство для определения механических характеристик асфальтобетона, включающее испытательную головку с сегментами и механизм регистрации перемещений, отличающееся тем, что устройство снабжено обжимным цилиндром с конусными стенками, а сегменты выполнены коническими, при этом угол конуса стенки обжимного цилиндра соответствует углу скоса сегментов.(56) 1. Стандарт 1559-89 Стандартный метод испытания пластической деформации асфальтобетонных смесей на приборе Маршалла, п. 3, фиг. 3. 409 Полезная модель относится к испытаниям дорожно-строительных материалов, а именно, определению прочности асфальтобетона применительно к оценке качества строительства асфальтобетонных покрытий. Известно приспособление для испытания на прочность асфальтобетонных образцов, включающее испытательные головки в виде двух цилиндрических сегментов с радиусом закругления 50,8 мм, перемещающихся по двум направляющим и имеющее механизм регистрации перемещений 1. Однако такое приспособление имеет ряд существенных недостатков. Оно позволяет испытывать образцы только определенного диаметра и высоты. Использование известного приспособления требует специального дорогостоящего силового устройства со шкалой силоизмерителя, позволяющего определять величину разрушающей нагрузки. Задачей, решаемой заявляемой полезной моделью, является снижение себестоимости и расширение диапазона испытаний. Поставленная задача решается таким образом, что устройство для определения механических характеристик асфальтобетона, включающее испытательную головку с сегментами и механизм регистрации перемещений, снабжено обжимным цилиндром с конусными стенками, а сегменты выполнены коническими, при этом угол конуса стенки обжимного цилиндра соответствует углу скоса сегментов. На чертеже представлен прибор для оценки механических характеристик асфальтобетона. Прибор представляет собой цилиндрическую сборную конструкцию, состоящую из корпуса 1 с днищем 2, конусных сегментов 3 с основанием 4, шпонок 5, жестко соединенных с днищем 2, конусного обжимного цилиндра 6, площадки скольжения 7, жестко соединенной с корпусом 1, механизма регистрации перемещений 8, скобы крепления 9, жестко соединенной с корпусом 1, крышки 10. Конструкция работает следующим образом. Внутрь корпуса 1 с днищем 2 устанавливаются конусные сегменты 3 с основанием 4, пазами на выступающие части шпонок 5. Во внутреннюю полость, образованную конусными сегментами 3, помещается испытываемый асфальтобетонный образец соответствующего диаметра. Для сжатия образца, в проем между корпусом 1 и конусными сегментами 3 монтируется конусный обжимной цилиндр 6, при этом его площадка скольжения 7 должна устанавливаться напротив шарикового штыря механизма регистрации перемещений 8, который крепится на корпусе 1 с помощью скобы крепления 9. На верхнюю поверхность обжимного цилиндра по посадке по внутреннему отверстию устанавливается крышка 10, на которую передается усилие от пресса (на рисунке не показан). Перед началом нагружения стрелка индикатора механизма перемещений выставляется на 0. Собранная конструкция устанавливается на испытательную машину (разрывная машина, пресс и т.д.), обеспечивающую необходимую скорость приложения нагрузки и регистрацию разрушающего усилия. После испытания, испытываемый образец легко извлекается из прибора путем поднятия конусного обжимного цилиндра 6 и раздвижки конусных сегментов 3. Проведенные испытания показали, что размещение испытываемых образцов различной высоты на торцевой поверхности обеспечивает его устойчивое положение в момент испытания, а использование различного размера съемных конусных сегментов 3, позволяет испытывать образцы необходимого диаметра и высоты при различных схемах испытаний. Компактность прибора позволяет использовать для проведения испытаний различное силовое оборудование (испытательная машина, пресс и т. д.). Это позволяет сэкономить значительные денежные средства на приобретение специального импортного дорогостоящего оборудования, и тем самым существенно снизить себестоимость проведения испытаний. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
