Устройство для образования и наложения скрепок на концы колбасных оболочек и пакетов

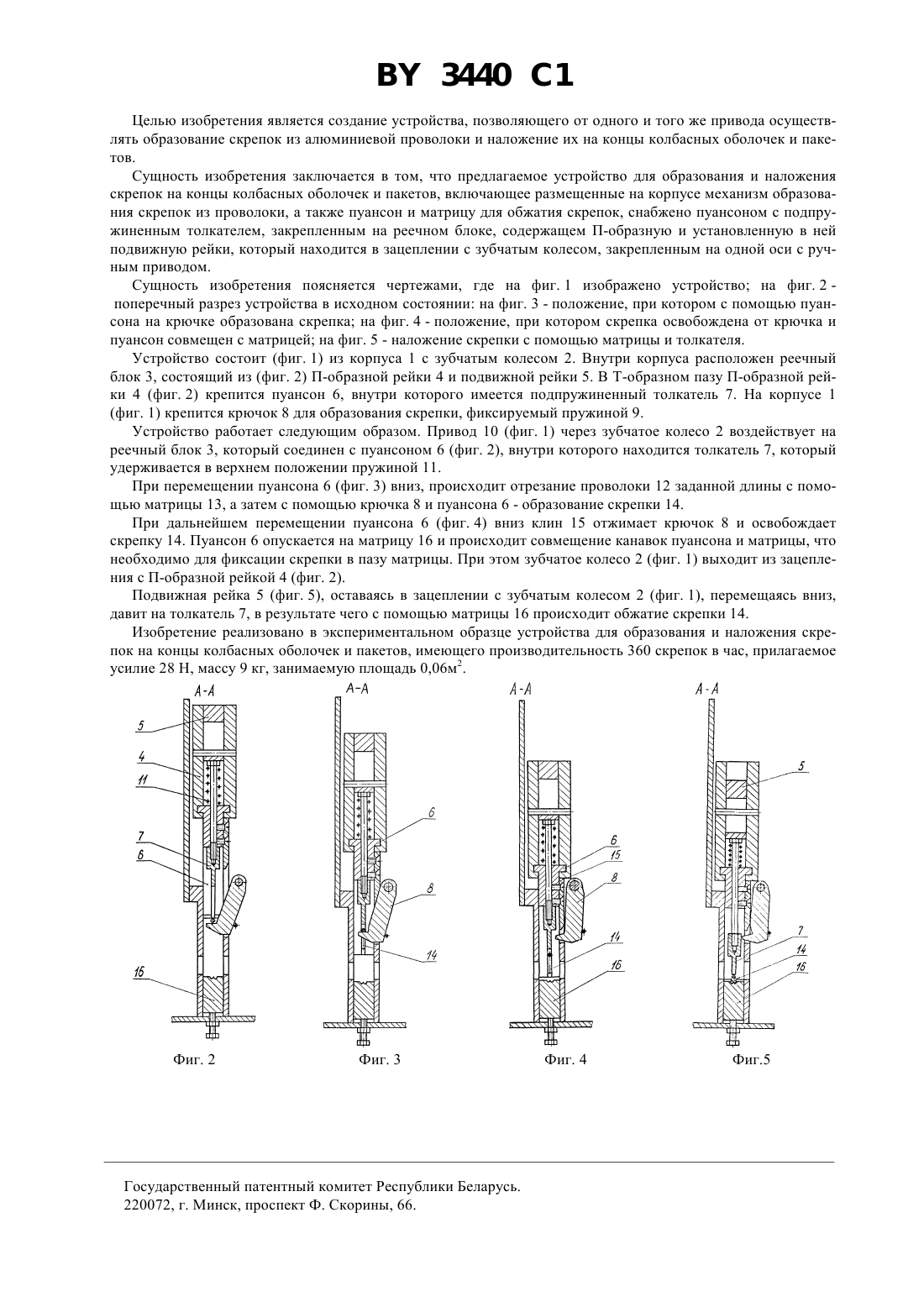

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ И НАЛОЖЕНИЯ СКРЕПОК НА КОНЦЫ КОЛБАСНЫХ ОБОЛОЧЕК И ПАКЕТОВ(73) Патентообладатель Шлык Виктор Иванович(57) Устройство для образования и наложения скрепок на концы колбасных оболочек и пакетов, включающее размещенные на корпусе механизм образования скрепок из проволоки, а также пуансон и матрицу для обжатия скрепок, отличающееся тем, что пуансон с установленным на нем подпружиненным толкателем закреплен на реечном блоке, содержащем П-образную и установленную в ней подвижную рейки, который находится в зацеплении с зубчатым колесом, закрепленным на одной оси с ручным приводом. Фиг. 1 Изобретение относится к технике упаковки, а именно к устройствам для образования и наложения скрепок на концы колбасных оболочек и пакетов. Известно устройство для образования скрепок и наложения их на колбасные батоны, содержащее размещенные на корпусе механизм образования скрепок из проволоки, а также пуансон и матрицу для обжатия скрепок 1. Известное устройство имеет сложную конструкцию механизма образования скрепок и подачи их на пуансон механизма формования, что усложняет обслуживание и сказывается на надежности и работоспособности устройства. 3440 1 Целью изобретения является создание устройства, позволяющего от одного и того же привода осуществлять образование скрепок из алюминиевой проволоки и наложение их на концы колбасных оболочек и пакетов. Сущность изобретения заключается в том, что предлагаемое устройство для образования и наложения скрепок на концы колбасных оболочек и пакетов, включающее размещенные на корпусе механизм образования скрепок из проволоки, а также пуансон и матрицу для обжатия скрепок, снабжено пуансоном с подпружиненным толкателем, закрепленным на реечном блоке, содержащем П-образную и установленную в ней подвижную рейки, который находится в зацеплении с зубчатым колесом, закрепленным на одной оси с ручным приводом. Сущность изобретения поясняется чертежами, где на фиг. 1 изображено устройство на фиг. 2 поперечный разрез устройства в исходном состоянии на фиг. 3 - положение, при котором с помощью пуансона на крючке образована скрепка на фиг. 4 - положение, при котором скрепка освобождена от крючка и пуансон совмещен с матрицей на фиг. 5 - наложение скрепки с помощью матрицы и толкателя. Устройство состоит (фиг. 1) из корпуса 1 с зубчатым колесом 2. Внутри корпуса расположен реечный блок 3, состоящий из (фиг. 2) П-образной рейки 4 и подвижной рейки 5. В Т-образном пазу П-образной рейки 4 (фиг. 2) крепится пуансон 6, внутри которого имеется подпружиненный толкатель 7. На корпусе 1(фиг. 1) крепится крючок 8 для образования скрепки, фиксируемый пружиной 9. Устройство работает следующим образом. Привод 10 (фиг. 1) через зубчатое колесо 2 воздействует на реечный блок 3, который соединен с пуансоном 6 (фиг. 2), внутри которого находится толкатель 7, который удерживается в верхнем положении пружиной 11. При перемещении пуансона 6 (фиг. 3) вниз, происходит отрезание проволоки 12 заданной длины с помощью матрицы 13, а затем с помощью крючка 8 и пуансона 6 - образование скрепки 14. При дальнейшем перемещении пуансона 6 (фиг. 4) вниз клин 15 отжимает крючок 8 и освобождает скрепку 14. Пуансон 6 опускается на матрицу 16 и происходит совмещение канавок пуансона и матрицы, что необходимо для фиксации скрепки в пазу матрицы. При этом зубчатое колесо 2 (фиг. 1) выходит из зацепления с П-образной рейкой 4 (фиг. 2). Подвижная рейка 5 (фиг. 5), оставаясь в зацеплении с зубчатым колесом 2 (фиг. 1), перемещаясь вниз,давит на толкатель 7, в результате чего с помощью матрицы 16 происходит обжатие скрепки 14. Изобретение реализовано в экспериментальном образце устройства для образования и наложения скрепок на концы колбасных оболочек и пакетов, имеющего производительность 360 скрепок в час, прилагаемое усилие 28 Н, массу 9 кг, занимаемую площадь 0,06 м 2. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
