Способ определения дальности до объекта
Номер патента: 18657
Опубликовано: 30.10.2014
Автор: Козлов Владимир Леонидович
МПК: G01C 3/08
Метки: способ, определения, объекта, дальности
Текст:
...сканировании обеспечивается точное измерение угла сканирования относительно перпендикуляра к измеряемой поверхности и учитывается его значение при вычислении дальности. На фиг. 1 представлена функциональная схема устройства, реализующего заявляемый способ, а на фиг. 2-4 - диаграммы, поясняющие его работу. Для реализации заявляемого способа используются двухволновой полупроводниковый лазер 1, светоделители 2, 3 для совмещения зондирующего...
Способ определения расстояния до объекта посредством цифровой фотокамеры
Номер патента: 18666
Опубликовано: 30.10.2014
Автор: Козлов Владимир Леонидович
МПК: G01C 3/00
Метки: определения, расстояния, фотокамеры, объекта, цифровой, посредством, способ
Текст:
...перекрестие объектива коллиматора с тем же тест-объектом и получают второе цифровое фотографическое изображение исследуемого объекта, на полученных изображениях формируют по окну сканирования с одинаковыми координатами и размерамиипо горизонтали и вертикали соответственно, осуществляют сканирование одного окна относительно другого, вычисляют значение двумерной нормированной корреляционной функции (, ) в соответствии с выражением где ,-...
Геодезический репер для грунтов с сезонным промерзанием
Номер патента: U 9835
Опубликовано: 30.12.2013
Автор: Товбас Сергей Константинович
МПК: G01C 15/04
Метки: грунтов, сезонным, промерзанием, репер, геодезический
Текст:
...вызванная большой длиной металлического сердечника и малым диаметром его сечения, что приводит к снижению надежности результатов геодезических измерений. Кроме того, в процессе эксплуатации данного репера происходит снижение эффективности работы смазочного материала, что приведет к потере противопучинных свойств, связанных с сезонным промерзанием грунта. Задачей полезной модели является повышение надежности результатов высокоточных...
Способ определения расстояния до объекта посредством цифровой фотокамеры
Номер патента: 17809
Опубликовано: 30.12.2013
Авторы: Козлов Владимир Леонидович, Васильчук Алексей Сергеевич
МПК: G01C 3/00
Метки: определения, цифровой, способ, расстояния, фотокамеры, объекта, посредством
Текст:
...с помощью фигуры, на которой представлена функциональная схема измерителя расстояний на основе цифрового фотоаппарата. Система содержит измеряемый объект 1, цифровую фотокамеру 2, состоящую из линзы 3 и фотоприемной матрицы 4, контроллер 5, процессор 6, блок перемещения фотокамеры по вертикали 7. Измеритель расстояний работает следующим образом. С помощью цифровой фотокамеры на фотоприемной матрице 4 формируется первое цифровое изображение...
Способ определения расстояния до объекта посредством цифровой фотокамеры
Номер патента: 17794
Опубликовано: 30.12.2013
Автор: Козлов Владимир Леонидович
МПК: G01C 3/00
Метки: фотокамеры, объекта, способ, определения, посредством, цифровой, расстояния
Текст:
...и оси наблюдения, то все точки плоскости будут находиться на одинаковом расстоянии от объектива. Если предмет имеет объемную форму, то необходимо на нем выделить плоскую поверхность. Автоматически окно сканирования с такими же координатами формируется и на втором снимке. Затем осуществляется сканирование одного окна относительно другого по горизонтали и вертикали, при этом вычисляется значение двухмерной нормированной корреляционной функции...
Бесплатформенный инерциальный измерительный блок
Номер патента: 17850
Опубликовано: 30.12.2013
Авторы: Староверов Николай Викторович, Климкович Борис Владимирович
МПК: G01C 21/00
Метки: бесплатформенный, измерительный, инерциальный, блок
Текст:
...внутри прямоугольной рамки основания, акселерометры установлены на базовых плоскостях корпуса блока акселерометров, выполненного в виде параллелепипеда,который установлен на амортизаторах во внутренней полости корпуса блока чувствительных элементов. Корпус блока чувствительных элементов выполнен в виде параллелепипеда и установлен внутри прямоугольной рамки основания на амортизаторах. Кольцевой лазерный гироскоп...
Устройство для определения положения автотранспортного средства относительно полосы движения
Номер патента: U 9688
Опубликовано: 30.10.2013
Авторы: Речицкий Владимир Ильич, ДОУПАЛ Эмиль
МПК: G01C 21/26
Метки: положения, полосы, относительно, движения, устройство, автотранспортного, определения, средства
Текст:
...средства на полосе движения. Фиг. 2 иллюстрирует устройство для определения положения автотранспортного средства относительно полосы движения по настоящей полезной модели. Фиг. 3 поясняет принцип работы устройства для определения положения автотранспортного средства относительно полосы движения по настоящей полезной модели. Фиг. 4 иллюстрирует устройство для определения положения автотранспортного средства относительно полосы движения по...
Датчик наклона
Номер патента: 17574
Опубликовано: 30.10.2013
Авторы: Ярмолович Вячеслав Алексеевич, Драпезо Александр Петрович
МПК: G01C 9/12
Текст:
...проектированию экранирующих оболочек и конструкций 3 их необходимо заземлять, что и предусмотрено в предложенном техническом решении, особенно если датчик наклона эксплуатируется в устройствах с транспортными энергоустановками, так как в противном случае сама оболочка может явиться источником помехонесущего электромагнитного поля нежелательного частотного диапазона (при невозможности заземления осуществляется электрическое соединение с...
Устройство для определения параметров колебаний при транспортировке
Номер патента: U 9261
Опубликовано: 30.06.2013
Авторы: Ярмолович Вячеслав Алексеевич, Анищик Виктор Михайлович
МПК: G01P 15/08, G01C 9/14
Метки: устройство, параметров, определения, колебаний, транспортировке
Текст:
...параметров колебаний при транспортировке содержит немагнитный корпус 1 с крышкой 2 и основанием 3, на котором установлен источник питания 4, выполненный в виде элементов питания типа АА, а на крышке 2 размещены блок электроники 5 и регистрирующий прибор 6, соединенный с источниками звукового сигнала 7 и светового сигнала 8. В блоке электроники 5 содержится преобразователь 9 частотыв выходное напряжение вых, подключенный к входу...
Способ определения дальности до движущегося объекта и его скорости посредством цифровой фотокамеры
Номер патента: 17252
Опубликовано: 30.06.2013
Автор: Козлов Владимир Леонидович
МПК: G01C 23/00, G01C 3/00, G01P 3/00...
Метки: движущегося, фотокамеры, скорости, посредством, дальности, объекта, цифровой, определения, способ
Текст:
...фотокамеру 2, состоящую из линзы 3 и фотоприемной матрицы 4, вычислительный блок 5, блок перемещения фотокамеры 6. Система работает следующим образом. Предположим, измеряемый объект движется со скоростьюпод углом к линии горизонта(фигура). С помощью цифровой фотокамеры на фотоприемной матрице 4 формируется первое цифровое изображение измеряемого объекта с координатой 1 (фигура). Затем через интервал времени 1 формируется второе цифровое...
Способ определения расстояния до объекта
Номер патента: 17251
Опубликовано: 30.06.2013
Автор: Козлов Владимир Леонидович
МПК: G01C 3/00
Метки: расстояния, способ, определения, объекта
Текст:
...3 и 4 формируются цифровые изображения измеряемых объектов. Полученные два цифровых изображения одних и тех же объектов поступают в вычислительный блок, где производится измерение расстояний по следующему алгоритму. На первом изображении формируется окно сканирования. Автоматически окно сканирования с такими же координатами формируется и на втором снимке. Затем осуществляется сканирование одного окна относительно другого по горизонтали и...
Устройство для фиксирования и учета предельных колебаний транспортируемого объекта
Номер патента: 17303
Опубликовано: 30.06.2013
Автор: Ярмолович Вячеслав Алексеевич
МПК: G01C 9/14, G01P 15/08
Метки: транспортируемого, объекта, фиксирования, учета, колебаний, предельных, устройство
Текст:
...при транспортировке. В прототипе фиксируются только наличие предельных значений амплитуды колебаний и их число. Следует отметить, что применение крестообразного пружинного шарнира в качестве упруго элемента и изогнутого стержня позволяет выпол 3 17303 1 2013.06.30 нять инерционному телу малые колебания, вызванные воздействием сил, действующих в вертикальном и горизонтальном направлениях. Предложенная конструкция устройства также позволяет...
Датчик угла отклонения от вертикали
Номер патента: U 9185
Опубликовано: 30.04.2013
Авторы: Анищик Виктор Михайлович, Ярмолович Вячеслав Алексеевич
МПК: G01C 9/12
Метки: угла, вертикали, датчик, отклонения
Текст:
...в виде чередующихся немагнитных и ферромагнитных слоев, обладающих соответственно высокой электрической проводимостью и высокой магнитной проницаемостью. Комплексный анализ изложенных отличительных признаков конструкции датчика показывает, что они являются существенными и находятся в прямой причинно-следственной связи с достигаемым техническим результатом. Из уровня техники не выявлено технических решений, отличительные признаки которых...
Двухволновой рециркуляционный дальномер
Номер патента: 17091
Опубликовано: 30.04.2013
Автор: Козлов Владимир Леонидович
МПК: G01C 3/08, G01S 17/08
Метки: дальномер, рециркуляционный, двухволновой
Текст:
...функциональная схема двухволнового дальномера с рециркуляцией линейно-частотно-модулированного (ЛЧМ) импульса, а на фиг. 2 - временные диа 2 17091 1 2013.04.30 граммы, поясняющие его работу. Дальномер содержит блок запуска 1, усилитель мощности 2, дисперсионную линию задержки 3, двухволновой лазер 4, фотоприемник 5, усилитель с АРУ (автоматической регулировкой усиления) 6, согласованный фильтр 7,вычислительный блок 8, блок питания лазера 9....

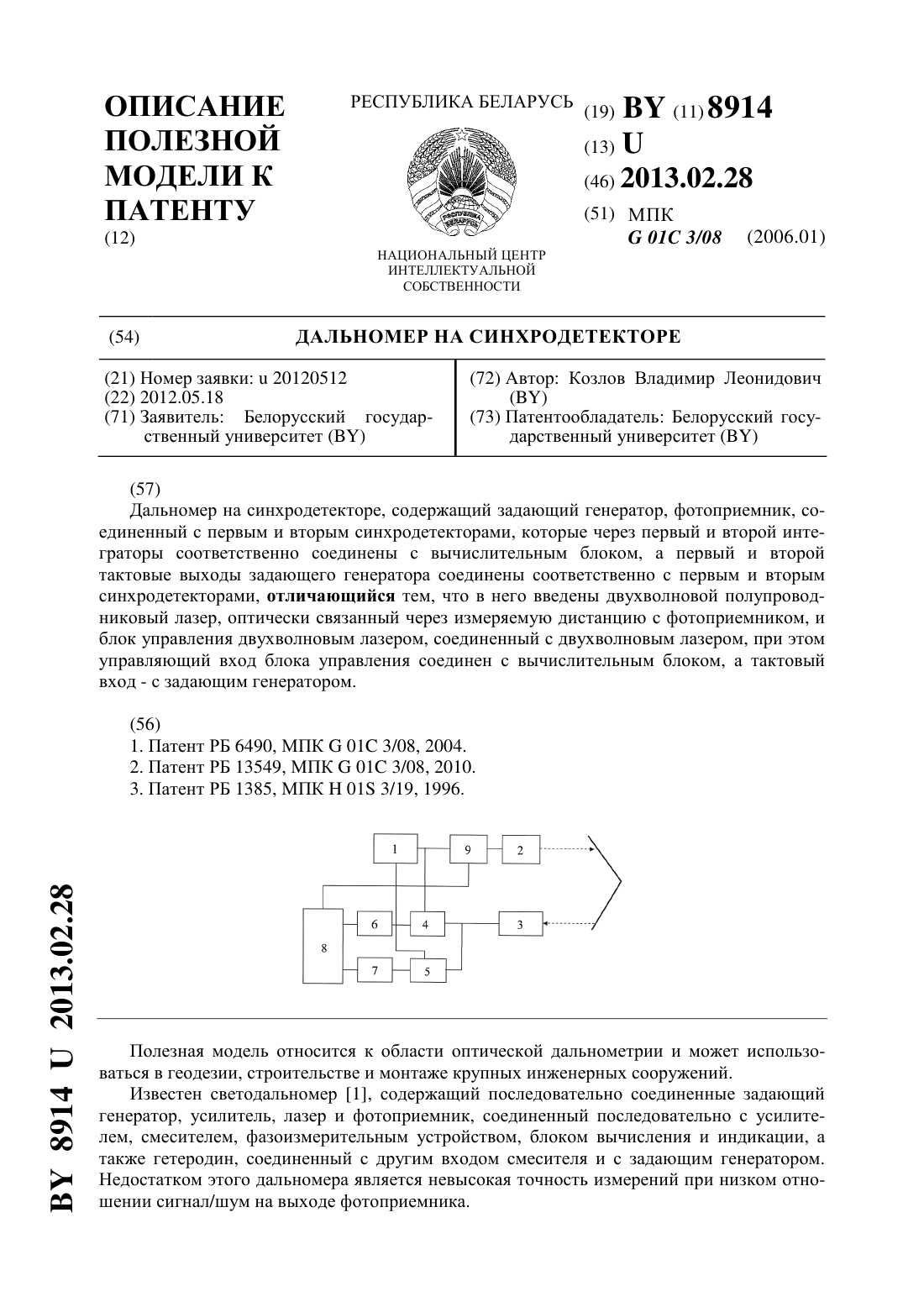

Дальномер на синхродетекторе
Номер патента: U 8914
Опубликовано: 28.02.2013
Автор: Козлов Владимир Леонидович
МПК: G01C 3/08
Метки: синхродетекторе, дальномер
Текст:
...тока инжекции с 1 на 2. Для измерения разности фаз тактового и дистанционного сигналов используется синхронный детектор с интегратором. Использование синхронного детектирования позволяет выделить информационный оптический сигнал на фоне шума, следовательно, улучшить отношение сигнал/шум и таким образом повысить точность измерения дальности и расширить диапазон измеряемых расстояний. Тактовый генератор 1 формирует прямоугольные импульсы...
Стерео дальномер на цифровой фотокамере
Номер патента: U 8916
Опубликовано: 28.02.2013
Автор: Козлов Владимир Леонидович
МПК: G01C 3/00
Метки: цифровой, стерео, фотокамере, дальномер
Текст:
...образом. Коллиматор соединяется с цифровой фотокамерой таким образом, чтобы оптическая ось коллиматора была перпендикулярна оптической оси фотокамеры. Перед началом измерений объектив фотокамеры направляется в сторону измеряемых объектов, а перекрестие объектива коллиматора совмещается с любым объектом 10, попадающим в его поле зрения. С помощью цифровой фотокамеры на фотоприемной матрице 4 формируется первое цифровое изображение измеряемых...
Двухволновой доплеровский дальномер
Номер патента: U 8838
Опубликовано: 30.12.2012
Автор: Козлов Владимир Леонидович
МПК: G01C 3/08
Метки: доплеровский, двухволновой, дальномер
Текст:
...с зондирующим сигналом на доплеровскую частоту 1, мгновенное значение которой имеет величину где- линейная скорость перемещения лазерного луча вдоль линии сканирования, - расстояние до точки падения лазерного луча,- угловая скорость сканирования, - скорость света, 1 - длина волны зондирующего излучения, /2 - угол между лазерным лучом и перпендикуляром к поверхности (фиг. 2). Отраженное оптическое излучение, имеющее доплеровский сдвиг частоты,...
Двухволновой рециркуляционный дальномер
Номер патента: U 8795
Опубликовано: 30.12.2012
Автор: Козлов Владимир Леонидович
МПК: G01C 3/08
Метки: дальномер, двухволновой, рециркуляционный
Текст:
...с 1 на 2 происходит при изменении тока инжекции с 1 на 2. Дальномер работает следующим образом. Для запуска режима рециркуляции блок запуска 1 формирует короткий импульс, аналогичный сжатому импульсу на выходе согласованного фильтра, который через усилитель мощности 2 возбуждает дисперсионную линию задержки 3. На выходе дисперсионной линии задержки будет сформирован линейно-частотно-модулированный (ЛЧМ) сигнал, который описывается...
Способ определения дальности до объекта и его скорости посредством цифровой фотокамеры
Номер патента: 16674
Опубликовано: 30.12.2012
Автор: Козлов Владимир Леонидович
Метки: цифровой, посредством, объекта, дальности, фотокамеры, определения, способ, скорости
Текст:
...) Свойство, появляющееся у заявляемого объекта, - это обеспечение возможности измерять дальность до движущихся объектов, а также скорость их движения. Сущность способа измерений поясняется с помощью фигуры, на которой представлена функциональная схема измерителя дальности и скорости на основе цифровой фотокамеры. Система содержит измеряемый объект 1, цифровую фотокамеру 2, состоящую из линзы 3 и фотоприемной матрицы 4, вычислительный блок 5,...
Электронный одометр для внутритрубного снаряда
Номер патента: U 8659
Опубликовано: 30.10.2012
Авторы: Ярмолович Вячеслав Алексеевич, Анищик Виктор Михайлович
МПК: G01C 23/00, G01C 22/02
Метки: внутритрубного, одометр, электронный, снаряда
Текст:
...Холла, и соответственно требует сложных схем обработки сигнала и экранировки, чтобы получить требуемую последовательность электрических импульсов. Все это требует значительных затрат в энергопотреблении. Задачей, решаемой в настоящем изобретении, является повышение надежности электронного одометра одновременно с исключением энергопотребления. Электронный одометр для внутритрубного снаряда содержит колесо из металла, полую немагнитную ось,...
Измеритель расстояний на цифровой фотокамере для криминалистических экспертиз
Номер патента: U 8572
Опубликовано: 30.10.2012
Авторы: Козлов Владимир Леонидович, Мороз Игорь Анатольевич, Рубис Александр Сергеевич
МПК: G01C 3/00
Метки: экспертиз, измеритель, цифровой, криминалистических, расстояний, фотокамере
Текст:
...расстояний работает следующим образом. С помощью цифровой стереофотокамеры на фотоприемных матрицах 4 формируются два цифровых изображения измеряемых объектов. Для проведения измерения расстояний по методике, аналогичной 2,необходимо, чтобы оптические оси фотокамер были параллельны. В современных стерео 2 85722012.10.30 фотокамерах для получения лучшего стереоскопического эффекта оптические оси объективов не параллельны, а сходятся...
Способ определения дальности до объекта, его высоты и ширины
Номер патента: 16426
Опубликовано: 30.10.2012
Авторы: Козлов Владимир Леонидович, Кузьмичев Илья Романович
Метки: высоты, способ, ширины, объекта, дальности, определения
Текст:
...и интенсивности узлов сетки, соседствующих с узлом сетки с максимальным значением интенсивности ,- координата и интенсивность узла сетки с максимальным значением интенсивности а дальностьдо объекта определяют из выражения, где- фокусное расстояние используемой фотокамеры- расстояние между точками фотографирования а высотуи ширинуобъекта определяют из выражений где ,- размеры объекта на фотоприемной матрице по горизонтали и вертикали....
Прицел-прибор наведения с лазерным дальномером
Номер патента: 16097
Опубликовано: 30.08.2012
Авторы: Синаторов Михаил Петрович, Мышалов Павел Ильич, Шандора Вадим Викентьевич, Батюшков Валентин Вениаминович, Литвяков Сергей Борисович, Тареев Анатолий Михайлович, Покрышкин Владимир Иванович
МПК: F41G 3/06, G02B 23/02, G01C 3/08...
Метки: прицел-прибор, лазерным, дальномером, наведения
Текст:
...(КГВ) с пассивным модулятором добротности и снабжен источником питания лампы накачки. Растровый модулятор лазерного излучения 11 включает растр с двумя кодовыми дорожками - внутренней и внешней и проекционную систему для проектирования внутренней дорожки растра на внешнюю дорожку. Изображение внутренней дорожки перпендикулярно внешней дорожке. В зоне пересечения дорожек образуется информационный квадрат, в пределах которого при вращении...
Измеритель расстояний на цифровой фотокамере
Номер патента: U 8358
Опубликовано: 30.06.2012
Авторы: Козлов Владимир Леонидович, Васильчук Алексей Сергеевич
МПК: G01C 3/00
Метки: расстояний, цифровой, измеритель, фотокамере
Текст:
...в обеспечении возможности измерять расстояния до предметов, расположенных горизонтально. Сущность полезной модели поясняется с помощью чертежа, на котором представлена функциональная схема измерителя расстояний на цифровой фотокамере. Устройство содержит измеряемый объект 1, цифровую фотокамеру 2, состоящую из линзы 3 и фотоприемной матрицы 4, контроллер 5, процессор 6, блок индикации 7, блок перемещения фотокамеры по вертикали 8....
Способ определения дальности до объекта, его высоты и ширины
Номер патента: 16007
Опубликовано: 30.06.2012
Авторы: Козлов Владимир Леонидович, Кузьмичев Илья Романович
Метки: способ, дальности, высоты, ширины, объекта, определения
Текст:
...горизонтали и вертикали соответственно. Свойство, появляющееся у заявляемого объекта, - это повышение точности измерения расстояний, обусловленное тем, что за счет выбора соответствующего размера сканирующего окна достигается максимальное значение корреляционной функции, а следовательно, большая точность определения сдвига между изображениями. Так как вычисляется двухмерная корреляционная функция и осуществляется ее нормировка, то устраняется...
Устройство для указания местоположения географических пунктов
Номер патента: U 8091
Опубликовано: 30.04.2012
Автор: Заневский Анатолий Николаевич
МПК: G09B 29/00, G01C 15/00
Метки: пунктов, указания, устройство, местоположения, географических
Текст:
...на подложке. Для выбора географических пунктов используются список названий географических пунктов и устройства,позволяющие замыкать и размыкать электрическую цепь. Возле устройств для замыкания и размыкания электрической цепи имеются информационные текстовые надписи, поясняющие, как с помощью устройств для замыкания и размыкания электрической цепи выделить светом место, где находится нужный географический пункт. Имеется источник энергии....
Оптический прицел системы управления огнем танка
Номер патента: U 8092
Опубликовано: 30.04.2012
Авторы: Синаторов Михаил Петрович, Мышалов Павел Ильич, Тареев Анатолий Михайлович, Шандора Вадим Викентьевич, Батюшков Валентин Вениаминович
МПК: G02B 23/02, G01C 3/08
Метки: управления, системы, прицел, оптический, огнем, танка
Текст:
...корпусе, блок головного зеркала снабжен элементами крепления к корпусу прицела и элементами электрической связи с ним, а блок управления головным зеркалом и система баллистического вычислителя образуют автономные блоки, имеющие возможность электрической связи с корпусом прицела,обеспечивает возможность оптимально разместить функциональные блоки на объекте в удобном для наводчика месте. На фиг. 1 представлена принципиальная схема оптического...
Датчик угла наклона
Номер патента: U 7976
Опубликовано: 28.02.2012
Авторы: Ярмолович Вячеслав Алексеевич, Анищик Виктор Михайлович
МПК: G01C 9/12
Текст:
...показывает, что конструкция датчика позволяет осуществить компенсационный принцип измерения угла наклона, что и позволяет повысить точность измерений. А именно выводы катушки через измерительный резистор подключены к регулируемому источнику тока, который регулируется платой обработки сигнала с датчика Холла, и поэтому ток, проходящий через катушку, создает магнитное поле, силовым образом воздействующее на удлиненный цилиндрический...
Блок инерциальный измерительный
Номер патента: U 7826
Опубликовано: 30.12.2011
Авторы: Климкович Борис Владимирович, Староверов Николай Викторович
МПК: G01C 21/00
Метки: блок, инерциальный, измерительный
Текст:
...лазерные гироскопы с виброприводами, установленные на корпусе блока чувствительных элементов, расположенном внутри прямоугольной рамки основания, акселерометры установлены на базовых плоскостях корпуса блока акселерометров, выполненного в виде параллелепипеда, который установлен на амортизаторах во внутренней полости корпуса блока чувствительных элементов. Корпус блока чувствительных элементов выполнен в виде параллелепипеда и...
Дальномер на цифровой фотокамере
Номер патента: U 7668
Опубликовано: 30.10.2011
Автор: Козлов Владимир Леонидович
МПК: G01C 3/00
Метки: фотокамере, цифровой, дальномер
Текст:
...пространства, разнесенных по горизонтали на известное расстояние. Сущность полезной модели поясняется с помощью фигуры, на которой представлена функциональная схема дальномера на цифровой фотокамере. Устройство содержит измеряемый объект 1, цифровую фотокамеру 2, состоящую из линзы 3 и фотоприемной матрицы 4, контроллер 5, таймер 6, блок перемещения фотокамеры 7, процессор 8, блок индикации 9. Измеритель расстояний работает следующим...
Дальномер на цифровой фотокамере
Номер патента: U 7538
Опубликовано: 30.08.2011
Авторы: Кузьмичев Илья Романович, Козлов Владимир Леонидович
МПК: G01C 3/00
Метки: дальномер, фотокамере, цифровой
Текст:
...Сущность полезной модели поясняется с помощью чертежа, на котором представлена функциональная схема дальномера на цифровой фотокамере. Устройство содержит измеряемый объект 1, цифровую фотокамеру 2, состоящую из линзы 3 и фотоприемной матрицы 4, контроллер 5, блок перемещения фотокамеры 6, процессор 7, блок субпиксельной обработки 8, блок индикации 9. Измеритель расстояний работает следующим образом. С помощью цифровой фотокамеры на...
Измеритель расстояний на цифровой фотокамере
Номер патента: U 7502
Опубликовано: 30.08.2011
Авторы: Кузьмичев Илья Романович, Козлов Владимир Леонидович
МПК: G01C 3/00
Метки: цифровой, расстояний, фотокамере, измеритель
Текст:
...различия яркости и контрастность обоих изображений. Так как два изображения формируются с помощью одной фотокамеры, отсутствует влияние на точность измерений различия чувствительности фотоприемных матриц и разницы фокусных расстояний камер. 2 75022011.08.30 Сущность полезной модели поясняется с помощью фигуры, на которой представлена функциональная схема измерителя расстояний на цифровой фотокамере. Устройство содержит измеряемый объект...
Способ определения дальности до объекта
Номер патента: 14765
Опубликовано: 30.08.2011
Автор: Козлов Владимир Леонидович
МПК: G01C 3/08
Метки: определения, способ, объекта, дальности
Текст:
...частоты, когда угол /2 между лазерным лучом и перпендикуляром к поверхности имеет максимальное значение. Если лазерный луч направляется перпендикулярно к поверхности, то(/2)0, следовательно, доплеровский сдвиг будет равен нулю. Диаграмма изменения доплеровского сигнала при сканировании поверхности, не имеющей неровностей, представлена на фиг. 3 а. В начале сканирования т. (фиг. 2 а), когда угол /2 имеет максимальное значение,...
Интегрированная инерциально-спутниковая навигационная система с использованием многогипотезной фильтрации
Номер патента: U 7385
Опубликовано: 30.06.2011
Авторы: Сидорович Олег Викторович, Мороз Андрей Николаевич, Шабан Сергей Александрович, Солонар Андрей Сергеевич
МПК: G01C 23/00
Метки: интегрированная, инерциально-спутниковая, многогипотезной, фильтрации, система, навигационная, использованием
Текст:
...вычисления вероятностей, весовой сумматор и три комплексных фильтра, выходы с первого по шестой блока взвешивания соединены с двумя первыми входами каждого комплексного фильтра, входы с первого по шестой блока взвешивания соединены с одноименными входами весового сумматора, а также вторым и третьим выходами трех комплексных фильтров, входы с седьмого по девятый блока взвешивания соединены с первой группой выходов блока вычисления...
Способ определения дальности до объектов и их высот
Номер патента: 14570
Опубликовано: 30.06.2011
Автор: Козлов Владимир Леонидович
Метки: способ, дальности, определения, высот, объектов
Текст:
...обусловленное отсутствием лазерного источника зондирующего излучения, и расширение функциональных возможностей, обусловленное возможностью измерять высоту объекта и возможностью одновременно измерять расстояния до нескольких объектов, попадающих в поле зрения. 14570 1 2011.06.30 Сущность способа измерений поясняется с помощью фигуры, на которой представлена функциональная схема измерителя расстояний на основе цифрового фотоаппарата....
Рециркуляционный дальномер
Номер патента: 14159
Опубликовано: 30.04.2011
Автор: Козлов Владимир Леонидович
МПК: G01C 3/08
Метки: дальномер, рециркуляционный
Текст:
...работает следующим образом. Для запуска режима рециркуляции блок запуска 1 формирует короткий импульс, аналогичный сжатому импульсу на выходе согласованного фильтра (форма импульса представлена на фиг. 2), который через усилитель мощности 2 возбуждает дисперсионную линию задержки 3. Формирование и оптимальная обработка ЛЧМ импульса осуществляется согласованными фильтрами, выполненными на основе дисперсионных ультразвуковых линий задержки....
Устройство для прицеливания с лазерным дальномером
Номер патента: U 7058
Опубликовано: 28.02.2011
Авторы: Соколовский Евгений Александрович, Немененок Александр Иванович, Поконечный Здислав Иосифович
МПК: G01C 3/08, G02B 23/00
Метки: прицеливания, лазерным, дальномером, устройство
Текст:
...измерений. Данный эффект достигается тем, что плотность энергии лазерного импульса в плоскости фотоприемного устройства регулируется благодаря соответствующему выбору параметров согласующей оптической системы, а также путем перемещения согласующей оптической системы перпендикулярно собственной оси, позволяющего совместить центр пучка лазерного излучения с фотоприемным устройством, затем энергия лазерного импульса в плоскости...
Способ определения дальности до объекта и его скорости
Номер патента: 13509
Опубликовано: 30.08.2010
Автор: Козлов Владимир Леонидович
Метки: способ, скорости, определения, дальности, объекта
Текст:
...неподвижна, поэтому отраженное от поверхности оптическое излучение будет сдвигаться по частоте по сравнению с зондирующим сигналом на доплеровскую частоту , обусловленную только сканированием поверхности лазерным лучом, мгновенное значение которой имеет величину где- линейная скорость перемещения лазерного луча вдоль линии сканирования, - расстояние до точки падения лазерного луча,- угловая скорость сканирования,скорость света,- длина волны...
Способ определения дальности до объекта
Номер патента: 13549
Опубликовано: 30.08.2010
Автор: Козлов Владимир Леонидович
МПК: G01C 3/08
Метки: определения, способ, объекта, дальности
Текст:
...а на фиг. 2 - графические материалы, поясняющие его работу. Для реализации заявляемого способа используются тактовый генератор 1, лазер 2, фотоприемник 3, первый синхродетектор 4, второй синхродетектор 5, вычислительный блок 6. Принцип измерения основан на фазовом способе измерения дальности, в котором фаза оптического сигнала, прошедшего измеряемое расстояние, сравнивается с фазой сигнала тактового генератора. При этом полагается, что...
Лазерный дальномер
Номер патента: U 6301
Опубликовано: 30.06.2010
Авторы: Кунделева Наталия Ефимовна, Литвяков Сергей Борисович, Сычев Игорь Витальевич, Цуркан Виктория Леонидовна, Кухтиков Сергей Витальевич, Михайлов Юрий Тимофеевич, Лях Андрей Валерьевич, Жуков Олег Николаевич, Батюшков Валентин Вениаминович, Руховец Владимир Васильевич, Красковский Андрей Сергеевич, Тареев Анатолий Михайлович
МПК: G01C 3/00
Текст:
...позволяет упростить передающий канал. На фигуре изображена принципиальная схема лазерного дальномера. Лазерный дальномер содержит передающий канал 1, ретровозвращатель 2, приемный канал 3, устройство 4 для наблюдения изображения объектов. Передающий канал 1 включает последовательно установленные и оптически связанные лазер 5, генерирующий импульсы излучения длительностью около 10 нс и длиной волны 1,58 мкм, и передающую оптическую систему,...
