F28D 7/00 — Теплообменные аппараты с неподвижными трубчатыми каналами для двух теплоносителей, причем оба теплоносителя контактируют с разделяющими стенками канала
Рекуперативный теплообменник
Номер патента: U 9788
Опубликовано: 30.12.2013
Авторы: Синяков Анатолий Леонидович, Сизиков Сергей Вячеславович, Дудников Игорь Львович
Метки: рекуперативный, теплообменник
Текст:
...к авиадвигателю. Через каждый пластинчатый теплообменник рекуперативного теплообменника осуществляется перекрестное движение теплоносителей и происходит подогрев самолетного топлива теплотой горячего воздуха из турбокомпрессора авиадвигателя. К достоинству этого рекуперативного теплообменника следует отнести то, что часть теплоты горячего воздуха при его охлаждении не выбрасывается в наружную среду, а используется для подогрева самолетного...

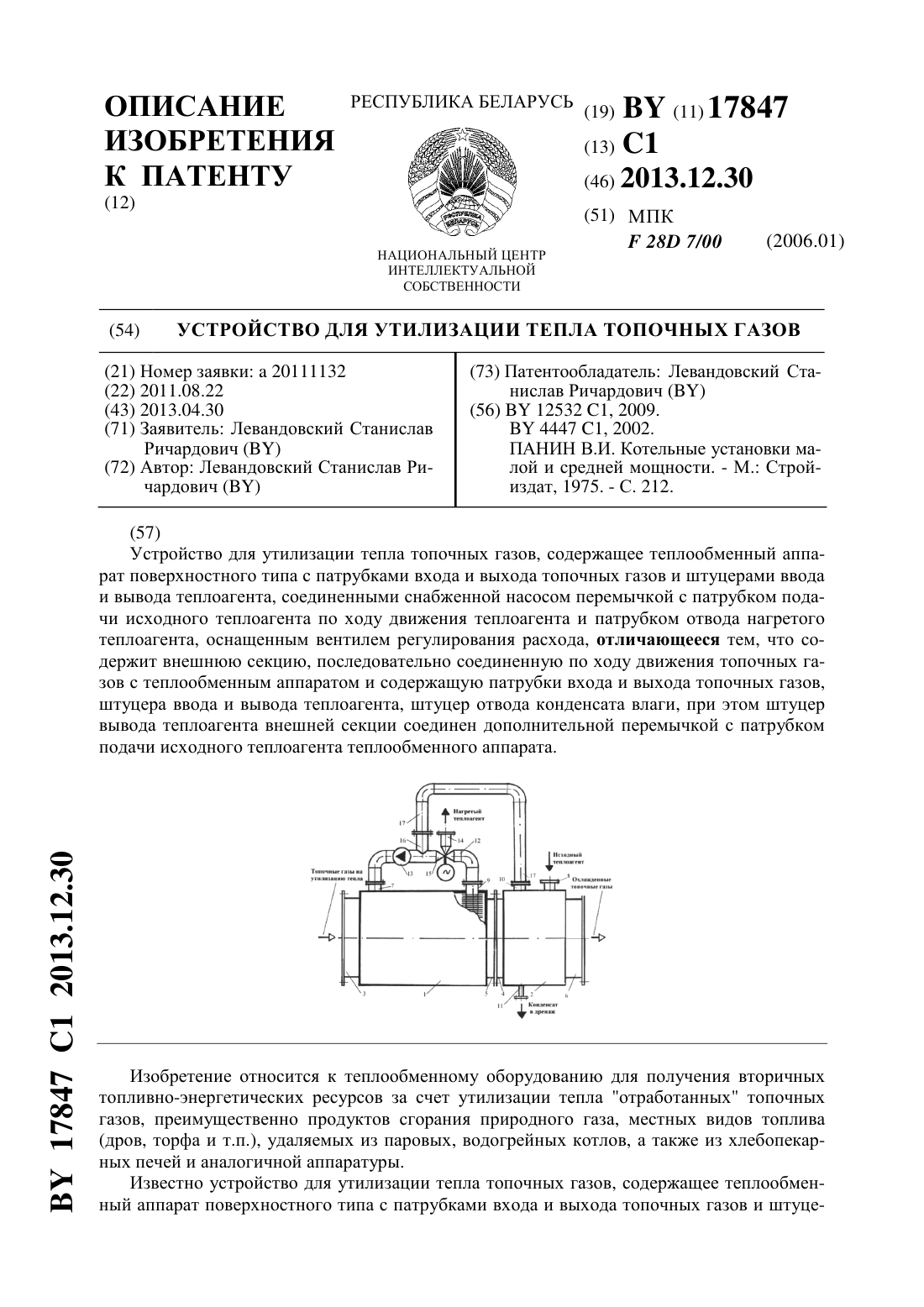

Устройство для утилизации тепла топочных газов
Номер патента: 17847
Опубликовано: 30.12.2013
Автор: Левандовский Станислав Ричардович
МПК: F28D 7/00
Метки: утилизации, топочных, тепла, устройство, газов
Текст:
...Сущность изобретения поясняется фигурой, где приведен общий вид предлагаемого устройства. Устройство для утилизации тепла топочных газов содержит теплообменный аппарат 1 с последовательно соединенной с ним внешней секцией 2, расположенной по ходу движения топочных газов (оба - поверхностного типа, т.е. с теплопередающей поверхностью из непроницаемого материала), которые снабжены соответственно патрубками 3, 4 входа и 5,6 выхода...
Трубный пучок теплообменника
Номер патента: U 9129
Опубликовано: 30.04.2013
Авторы: Сухоцкий Альберт Борисович, Филатов Святослав Олегович, Кунтыш Владимир Борисович
Метки: трубный, теплообменника, пучок
Текст:
...хладагента и т.д.), а снаружи перпендикулярно продольной оси труб в узких межпластинчатых каналах ширинойпроисходит принудительное движение холодного теплоносителя (воздуха). Основной недостаток небольшое значение коэффициента теплоотдачи на воздушной стороне, что присуще любым теплообменникам газожидкостного типа. Следствием этого недостатка являются значительные габариты. Задачей полезной модели является повышение тепловой эффективности...
Радиатор системы охлаждения двигателя внутреннего сгорания
Номер патента: 16808
Опубликовано: 28.02.2013
Авторы: Тарасенко Виктор Евгеньевич, Якубович Анатолий Иванович
Метки: системы, сгорания, радиатор, охлаждения, внутреннего, двигателя
Текст:
...внутреннего сгорания, содержащий верхний и нижний бачки и расположенную между ними сердцевину, состоящую из трубок и охлаждающих пластин или лент, содержит направляющий кожух, выполненный в виде усеченного конуса, охлаждающие пластины или ленты установлены под углом относительно горизонтальной плоскости с возможностью формирования наклонных вверх или вниз каналов для циркуляции охлаждающего воздуха, при этом охлаждающие пластины или...
Многоходовой кожухотрубный теплообменник
Номер патента: 15162
Опубликовано: 30.12.2011
Авторы: Коротинский Виктор Андреевич, Михадюк Андрей Викторович, Гаркуша Карина Эдуардовна, Синяков Анатолий Леонидович
Метки: кожухотрубный, теплообменник, многоходовой
Текст:
...теллообменник, содержащий оборудованный входным и выходным патрубками для горячей жидкости кожух, в котором расположен вертикально пучок теплопередающих труб,соединенных последовательно и образующих основные змеевидные регистры, подключенные входами и выходами соответственно к основным распределительному и собирающему коллекторам холодной жидкости, согласно изобретению, содержит дополнительные распределительный и собирающий...
Трубный пучок теплообменника
Номер патента: U 7848
Опубликовано: 30.12.2011
Авторы: Кунтыш Владимир Борисович, Володин Виктор Иванович, Дударев Владимир Владимирович, Кунтыш Владимир Эрнестович
МПК: F28F 1/24, F28D 7/00, F28F 9/00...
Метки: трубный, пучок, теплообменника
Текст:
...спиральными алюминиевыми ребрами, перпендикулярно обтекаемых потоком воздуха. Трубы в решетках расположены в вершинах равностороннего треугольника с поперечным шагом 1, продольным шагом 2. В такой шахматной компоновке труб 12 среднедиагональному шагу. Пучок имеет прямоугольную форму поперечного сечения. Коэффициент оребрения трубы 9,5, но в настоящее время серийно выпускаются калориферы и воздухоподогреватели со значением 20, что позволяет...

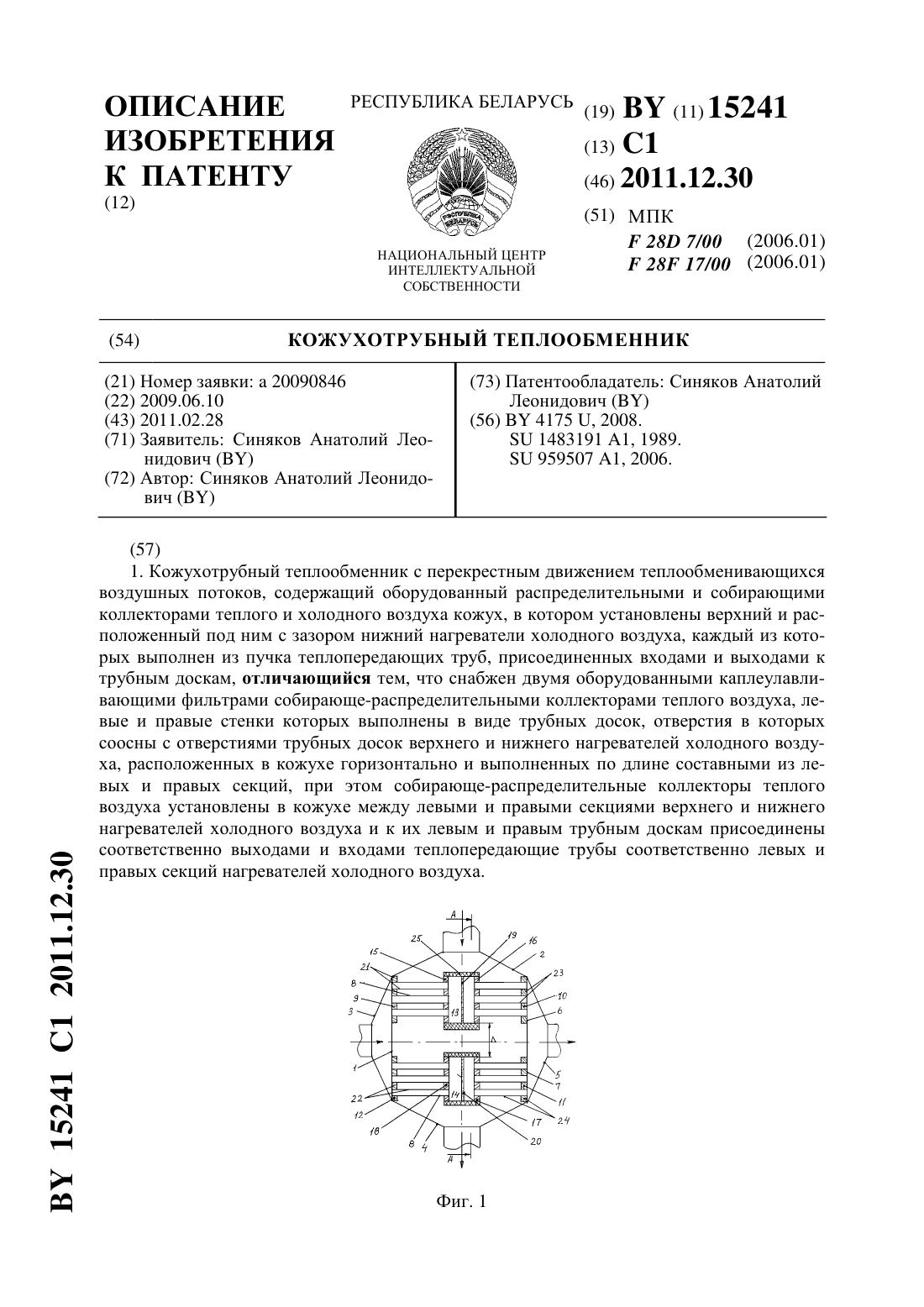

Кожухотрубный теплообменник
Номер патента: 15241
Опубликовано: 30.12.2011
Автор: Синяков Анатолий Леонидович
МПК: F28D 7/00, F28F 17/00
Метки: кожухотрубный, теплообменник
Текст:
...движением теплообменивающихся воздушных потоков. Задача решается тем, что кожухотрубный теплообменник с перекрестным движением теплообменивающихся воздушных потоков, содержащий оборудованный распределительными и собирающими коллекторами теплого и холодного воздуха кожух, в котором установлены верхний и расположенный под ним с зазором нижний нагреватели холодного воздуха, каждый из которых выполнен из пучка теплопередающих труб,...
Радиатор системы охлаждения двигателя внутреннего сгорания
Номер патента: 13930
Опубликовано: 30.12.2010
Авторы: Якубович Анатолий Иванович, Стасилевич Андрей Григорьевич, Тарасенко Виктор Евгеньевич
Метки: радиатор, охлаждения, системы, внутреннего, сгорания, двигателя
Текст:
...системы охлаждения. Задача решается за счет того, что в радиаторе системы охлаждения двигателя внутреннего сгорания, содержащем верхний и нижний бачки, расположенную между ними сердцевину, состоящую из трубок, трубки имеют цилиндрическую форму и выполнены из алюминиевого сплава с наружным и внутренним оребрением, установлены в трубных досках перпендикулярно фронтальной поверхности радиатора с возможностью циркуляции потока воздуха по...
Поверхностный конденсационный теплоутилизатор
Номер патента: U 6821
Опубликовано: 30.12.2010
Авторы: Сухоцкий Альберт Борисович, Петрович Олег Васильевич, Дударев Владимир Владимирович, Володин Виктор Иванович, Кунтыш Владимир Борисович
Метки: конденсационный, поверхностный, теплоутилизатор
Текст:
...на трубу из нержавеющей стали сопровождается уменьшением коэффициента теплопередачи и увеличением стоимости теплоутилизатора, ростом площади поверхности теплопередачи и потерь давления продуктов сгорания на пучке. Задачей настоящей полезной модели является увеличение коэффициента теплопередачи, уменьшение стоимости теплоутилизатора при сохранении эксплуатационной надежности. Поставленная задача достигается тем, что поверхностный...
Радиатор системы охлаждения двигателя внутреннего сгорания
Номер патента: U 6919
Опубликовано: 30.12.2010
Авторы: Якубович Анатолий Иванович, Тарасенко Виктор Евгеньевич
МПК: F28D 7/00, F01P 9/00, F28F 1/08...
Метки: радиатор, системы, охлаждения, внутреннего, сгорания, двигателя
Текст:
...двигателя на привод вентилятора. Задачей предлагаемой полезной модели является повышение тепловой эффективности радиатора системы охлаждения, поддержание стабильного температурного режима двигателя внутреннего сгорания, создание возможности увеличивать теплоотдачу от радиатора при росте количества теплоты, поступающей в систему охлаждения. Задача решается за счет того, что в радиаторе системы охлаждения двигателя внутреннего сгорания,...
Трубный пучок воздухонагревателя
Номер патента: U 6609
Опубликовано: 30.10.2010
Авторы: Краснощеков Леонид Федорович, Володин Виктор Иванович, Кунтыш Владимир Борисович, Стенин Николай Николаевич, Дударев Владимир Владимирович
МПК: F28F 1/24, F28D 3/00, F28D 7/00...
Метки: трубный, пучок, воздухонагревателя
Текст:
...сопротивления трубного пучка воздухонагревателя и повышение энергетической эффективности при поперечном обтекании вынужденным потоком воздуха круглоребристых труб. Поставленная задача достигается в трубном пучке воздухонагревателя, содержащем трубные решетки и набор шахматно расположенных в них с поперечным 1 п, продольным 2, диагональным 2 шагами труб с поперечными шайбовыми или спиральными ребрами,в котором каждая четная...
Вертикальный кожухотрубный теплообменник
Номер патента: 13230
Опубликовано: 30.06.2010
Автор: Синяков Анатолий Леонидович
Метки: кожухотрубный, теплообменник, вертикальный
Текст:
...в распределительном коллекторе теплого воздуха теплообменника, в котором расположены перфорированные трубки, подключенные к водопроводу горячей воды через электромагнитный клапан, а патрубки установлены со стороны верхней трубной доски соосно и с кольцевыми зазорами внутри труб трубного пучка и их входы расположены выше датчика регулятора уровня воды. Для уменьшения металлоемкости и повышения коррозионной стойкости патрубки и...

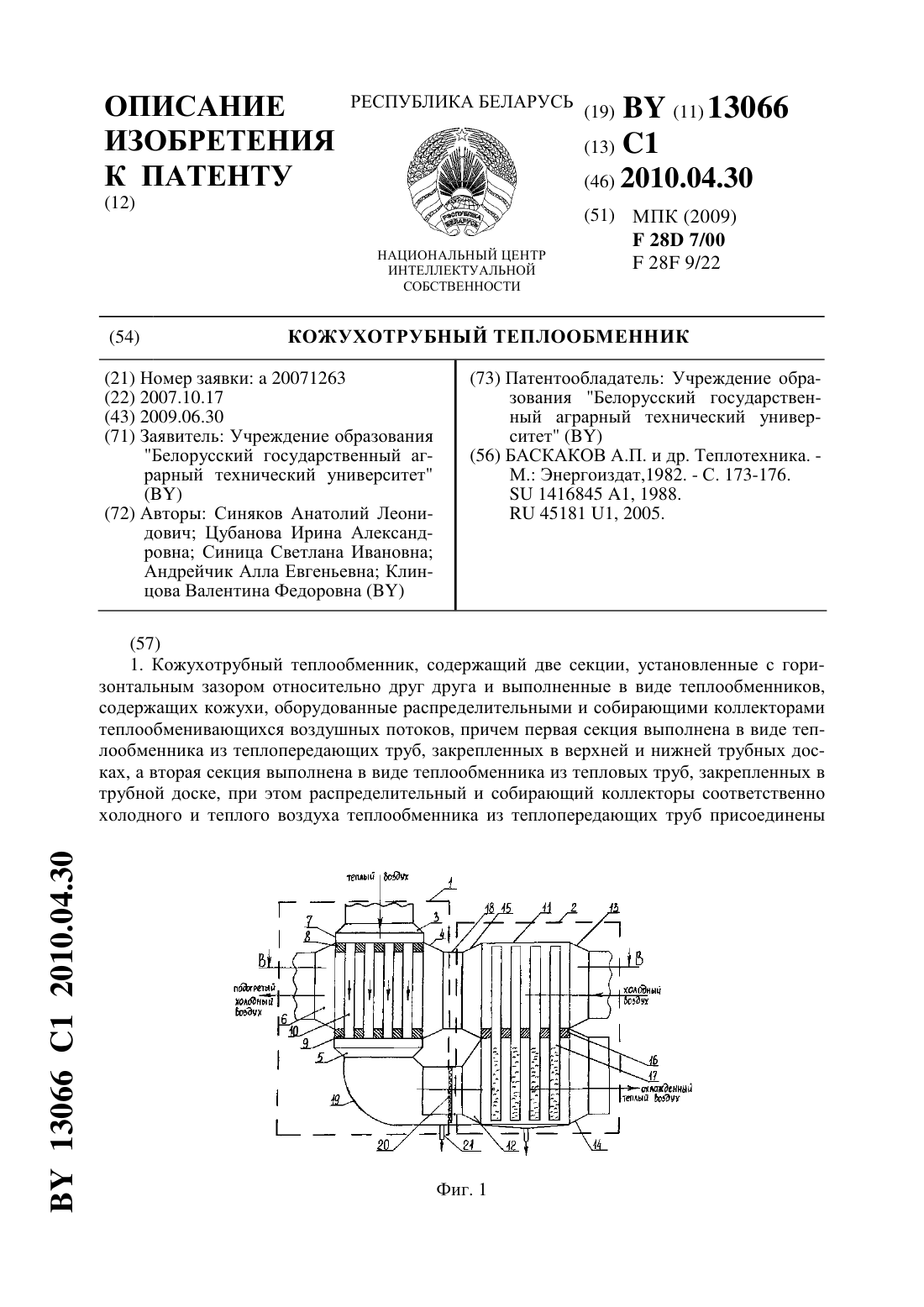

Кожухотрубный теплообменник
Номер патента: 13066
Опубликовано: 30.04.2010
Авторы: Цубанова Ирина Александровна, Андрейчик Алла Евгеньевна, Синица Светлана Ивановна, Синяков Анатолий Леонидович, Клинцова Валентина Федоровна
Метки: кожухотрубный, теплообменник
Текст:
...труб и внизу превращается в слой снега-льда, который может перекрыть проходное сечение труб. Задачей изобретения является повышение эффективности работы кожухотрубного теплообменника с перекрестным током теплоносителей. Задача решается тем, что известный кожухотрубный теплообменник, содержащий две секции, установленные с горизонтальным зазором относительно друг друга и выполненные в виде теплообменников, содержащих кожухи, оборудованные...
Трубный пучок калорифера
Номер патента: U 5951
Опубликовано: 28.02.2010
Авторы: Кунтыш Владимир Борисович, Дударев Владимир Владимирович, Рощин Сергей Павлович
МПК: F28D 3/00, F28D 7/00, F28F 1/24...
Метки: калорифера, трубный, пучок
Текст:
...является теплообменник 13, принятый нами за прототип, со струйным обдувом рабочей поверхности, которая представляет шахматный трехрядный пучок из круглоребристых труб (параметры оребрения не приводятся). Для формирования воздушных струй теплообменник оборудован перфорированной щелевой решеткой, устанавливаемой перпендикулярно потоку воздуха непосредственно перед ребристыми трубами 1-го ряда пучка. Щели имеют прямоугольную форму и их...

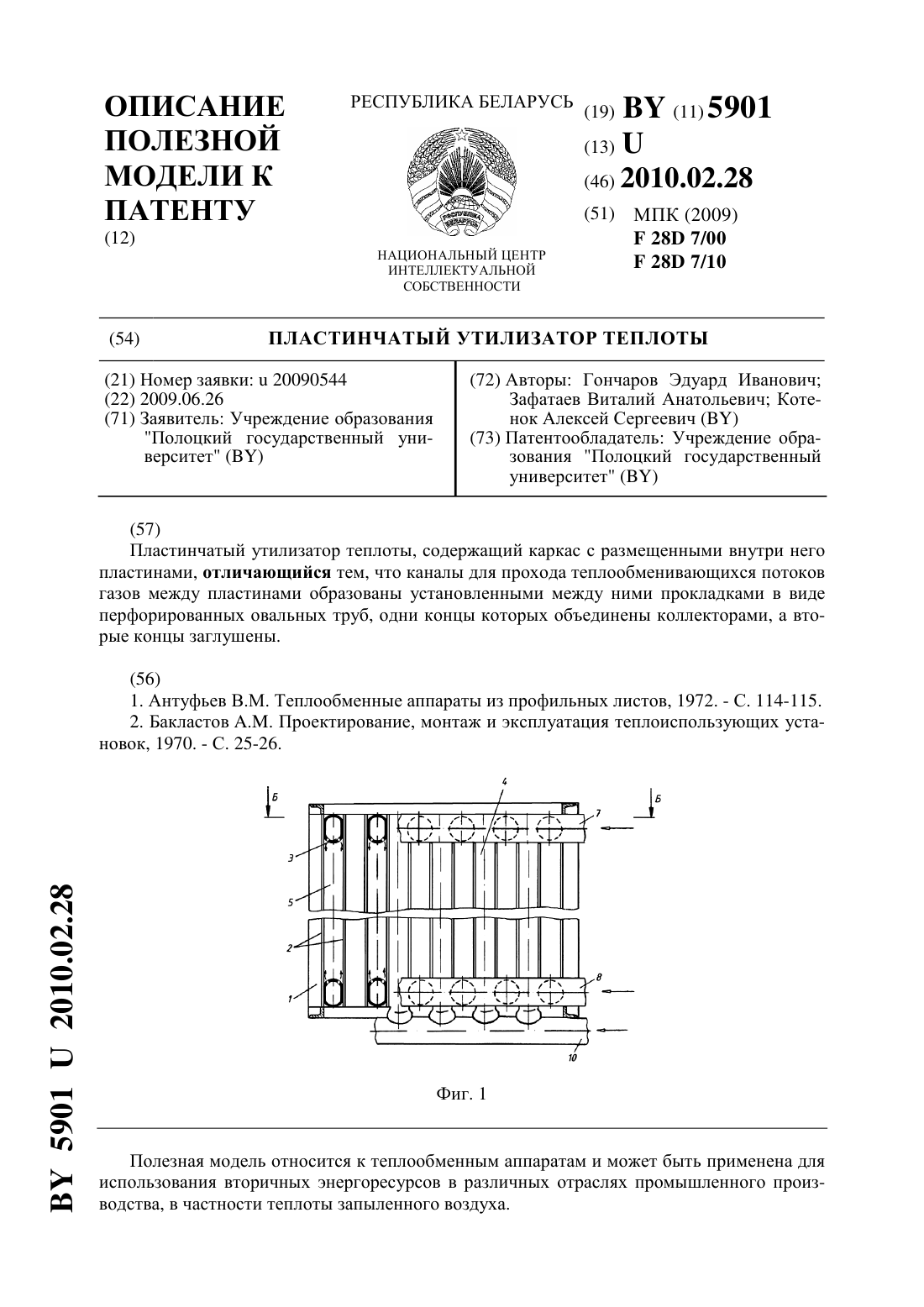

Пластинчатый утилизатор теплоты
Номер патента: U 5901
Опубликовано: 28.02.2010
Авторы: Зафатаев Виталий Анатольевич, Котенок Алексей Сергеевич, Гончаров Эдуард Иванович
Метки: теплоты, утилизатор, пластинчатый
Текст:
...Кроме того, в данном типе утилизатора конструктивно трудно обеспечить герметичность, необходимую для предотвращения смешения теплоносителей. Задача полезной модели - повышение эффективности и надежности в работе пластинчатых утилизаторов теплоты запыленных потоков газов за счет очистки поверхностей теплообмена от загрязнений. Задача решается тем, что в пластинчатом утилизаторе теплоты, содержащем каркас с размещенными внутри него...
Кожухотрубный теплообменник
Номер патента: U 5881
Опубликовано: 30.12.2009
Автор: Синяков Анатолий Леонидович
МПК: F28D 7/00
Метки: теплообменник, кожухотрубный
Текст:
...повышение эффективности работы кожухотрубного теплообменника с перекрестным движением теплообменивающихся воздушных потоков. Задача решается тем, что известный кожухотрубный теплообменник с перекрестным движением теплообменивающихся воздушных потоков, содержащий оборудованный основными распределительными и собирающими коллекторами теплого и холодного воздуха, а также дополнительными распределительным и собирающим коллекторами теплого воздуха...
Кожухотрубный теплообменник
Номер патента: U 5831
Опубликовано: 30.12.2009
Автор: Синяков Анатолий Леонидович
МПК: F28D 7/00
Метки: теплообменник, кожухотрубный
Текст:
...чего увеличивается толщина слоя снега-льда на наружной поверхности труб при низких температурах наружного воздуха, что приводит к снижению коэффициента теплопередачи теплообменника, а следовательно, к уменьшению его тепловой мощности. Задачей полезной модели является повышение эффективности работы кожухотрубного теплообменника с перекрестным движением теплообменивающихся воздушных потоков. Задача решается тем, что известный кожухотрубный...
Кожухотрубный многоходовой теплообменник
Номер патента: U 5825
Опубликовано: 30.12.2009
Автор: Синяков Анатолий Леонидович
Метки: многоходовой, кожухотрубный, теплообменник
Текст:
...сечению трубы прямоточного нагревательного элемента,при этом трубы противоточного нагревательного элемента установлены в ряд с горизонтальными зазорами между собой и прямоточными нагревательными элементами и входами и выходами соответственно присоединены к нижней и верхней перепускным камерам. При выполнении змеевидных нагревателей холодной жидкости из труб с прямоугольным поперечным сечением и каждого нагревательного элемента из п...
Многоходовой кожухотрубный теплообменник
Номер патента: U 5755
Опубликовано: 30.12.2009
Авторы: Синяков Анатолий Леонидович, Гаркуша Карина Эдуардовна, Коротинский Виктор Андреевич, Михадюк Андрей Викторович
Метки: теплообменник, кожухотрубный, многоходовой
Текст:
...Поставленная задача решается тем, что известный многоходовой кожухотрубный теплообменник, содержащий оборудованный входным и выходным патрубками для горячей жидкости кожух, в котором расположен вертикально пучок теплопередающих труб, трубы поперечных рядов которого соединены последовательно и образуют основные змеевидные регистры, подключенные входами и выходами соответственно к основным распределительному и собирающему коллекторам...
Устройство для утилизации тепла топочных газов
Номер патента: 12532
Опубликовано: 30.10.2009
Автор: Левандовский Станислав Ричардович
МПК: F28D 7/00
Метки: утилизации, топочных, устройство, газов, тепла
Текст:
...теплоагента с начальной температурой менее 65-70 С. Задачей настоящего изобретения является расширение технологических возможностей устройства. Поставленная задача достигается тем, что штуцера ввода и вывода теплоагента соединены снабженной насосом перемычкой с образованием контура рециркуляции, при этом по ходу движения теплоагента перемычка оснащена патрубками отвода нагретого теплоагента и подачи исходного теплоагента, первый из...
Трубный пучок
Номер патента: U 5667
Опубликовано: 30.10.2009
Авторы: Дмитриченко Александр Степанович, Володин Виктор Иванович, Дударев Владимир Владимирович, Санкович Евгений Савельевич, Кунтыш Владимир Борисович
МПК: F28D 9/00, F28D 15/00, F28D 7/00...
Текст:
...близка к заявляемой полезной модели. Прототип представляет трубный пучок в виде расположенных рядами плоских труб с насаженными на них сплошными плоскими пластинами. Трубы нечетных рядов от входа воздуха в межтрубное пространство установлены с разворотом в разные стороны относительно своих осей на угол не менее 45 с образованием конфузорных и диффузорных каналов, а трубы каждого четного ряда размещены параллельно друг другу с переходом...

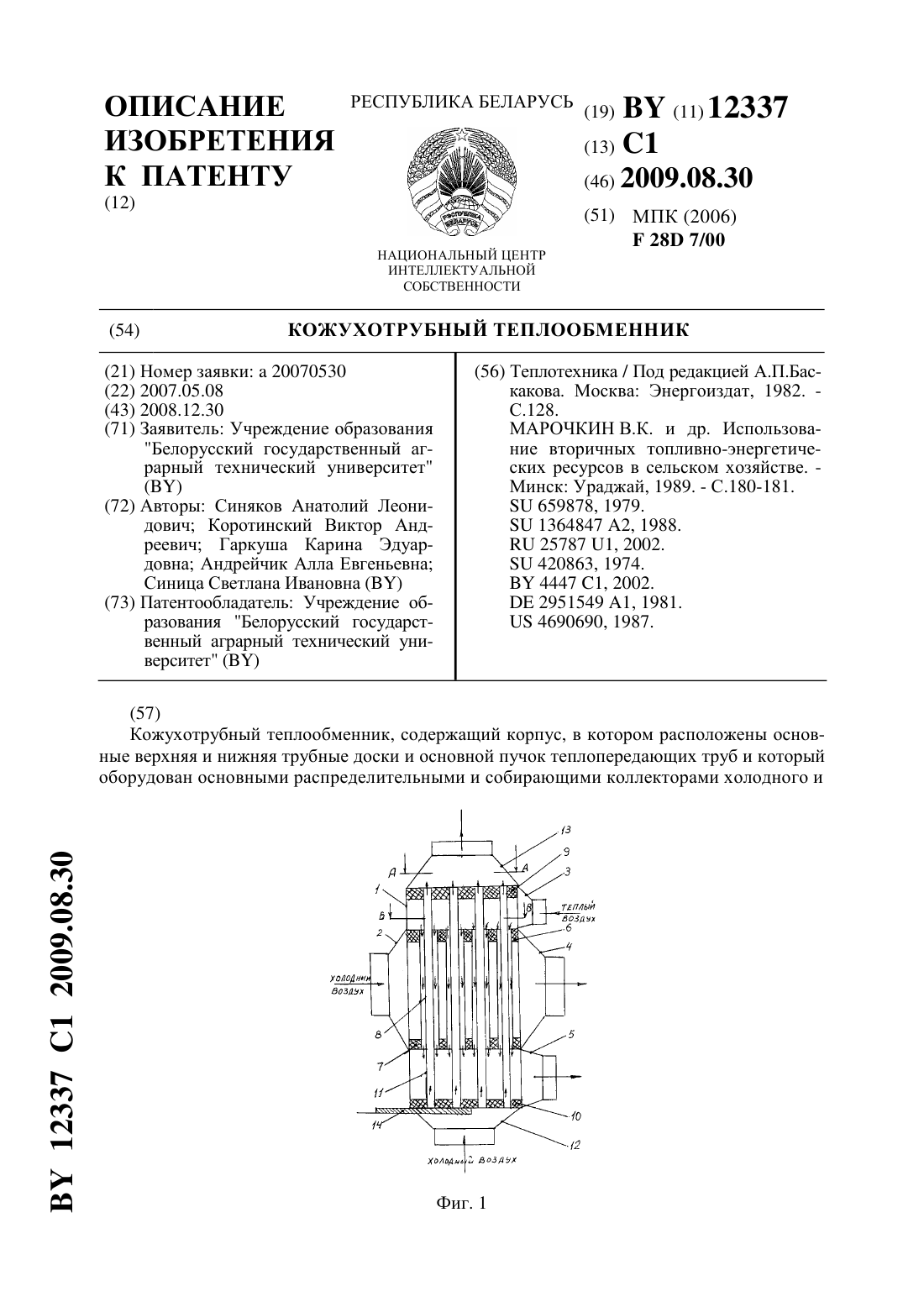

Кожухотрубный теплообменник
Номер патента: 12337
Опубликовано: 30.08.2009
Авторы: Андрейчик Алла Евгеньевна, Гаркуша Карина Эдуардовна, Синяков Анатолий Леонидович, Синица Светлана Ивановна, Коротинский Виктор Андреевич
МПК: F28D 7/00
Метки: теплообменник, кожухотрубный
Текст:
...с соответственно прикрепленными к ним дополнительными собирающим и распределительным коллекторами холодного воздуха, присоединены соответственно к основным распределительному и собирающему коллекторам теплого воздуха, а дополнительный шибер расположен в дополнительном распределительном коллекторе холодного воздуха и примыкает к дополнительной нижней трубной доске. Сущность предлагаемого изобретения поясняется следующими графическими...
Радиатор системы охлаждения двигателя внутреннего сгорания
Номер патента: U 5182
Опубликовано: 30.04.2009
Авторы: Якубович Анатолий Иванович, Стасилевич Андрей Григорьевич, Тарасенко Виктор Евгеньевич
Метки: системы, внутреннего, охлаждения, радиатор, двигателя, сгорания
Текст:
...Задачей предлагаемой полезной модели является повышение эффективности теплопередачи от поверхности охлаждения радиатора системы охлаждения. Задача решается за счет того, что в радиаторе, содержащем верхний и нижний бачки,расположенную между ними сердцевину, состоящую из трубок, трубки имеют цилиндрическую форму и выполнены из алюминиевого сплава с наружным и внутренним оребрением, установлены в трубных досках перпендикулярно фронтальной...

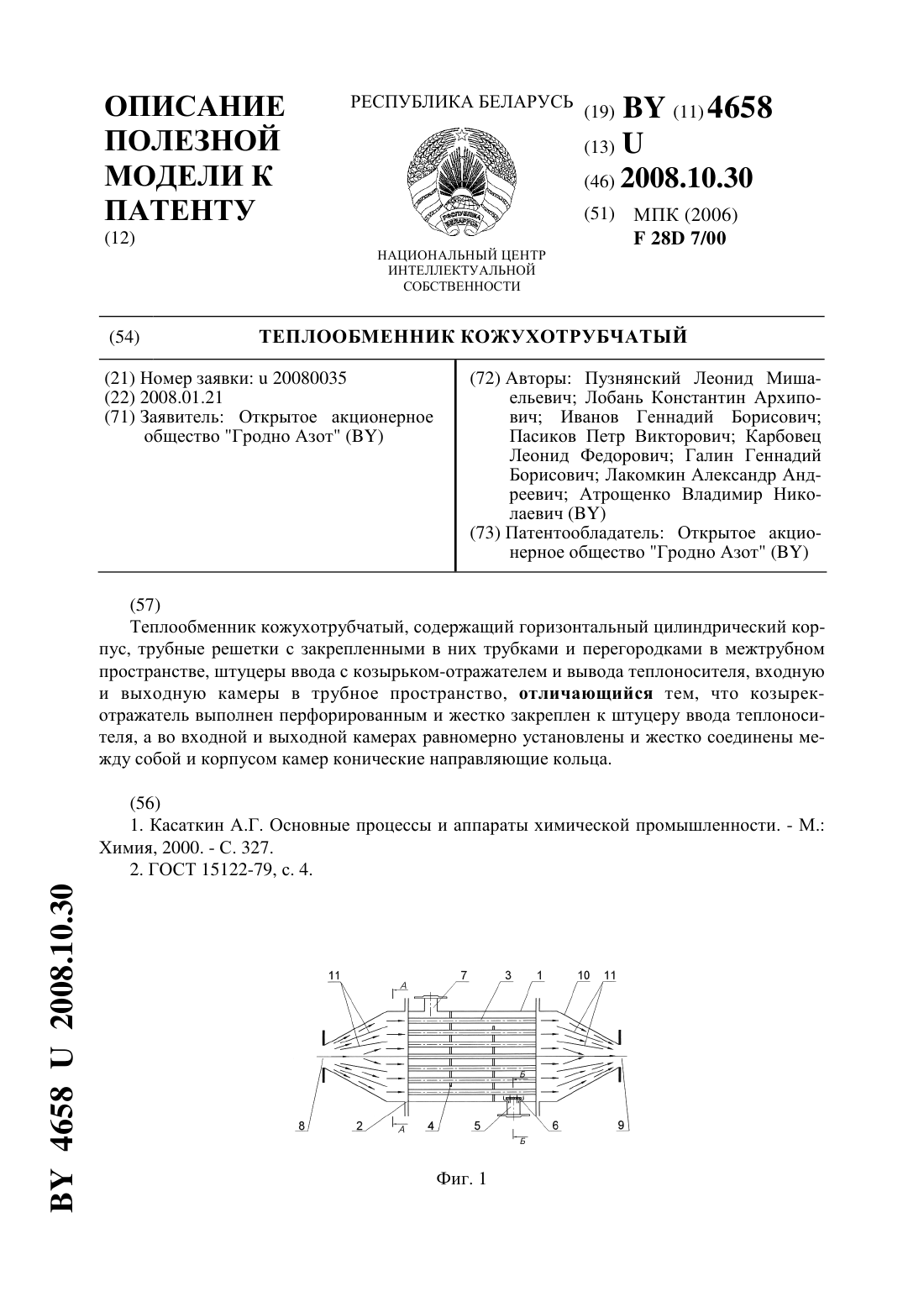

Теплообменник кожухотрубчатый
Номер патента: U 4658
Опубликовано: 30.10.2008
Авторы: Карбовец Леонид Федорович, Галин Геннадий Борисович, Лобань Константин Архипович, Пасиков Петр Викторович, Иванов Геннадий Борисович, Пузнянский Леонид Мишаельевич, Атрощенко Владимир Николаевич, Лакомкин Александр Андреевич
МПК: F28D 7/00
Метки: теплообменник, кожухотрубчатый
Текст:
...содержит горизонтальный цилиндрический корпус,трубные решетки с закрепленными в них трубным пучком и перегородками в межтрубном пространстве, штуцеры ввода с козырьком-отражателем и вывода теплоносителя, входную и выходную камеры в трубное пространство. Согласно полезной модели козырекотражатель выполнен перфорированным и жестко закреплен к штуцеру ввода теплоносителя, а во входной и выходной камерах равномерно установлены и жестко соединены...
Модель трубного пучка
Номер патента: U 4152
Опубликовано: 28.02.2008
Авторы: Позднякова Анна Владимировна, Кунтыш Владимир Борисович, Санкович Евгений Савельевич
МПК: F25D 7/00, F28D 7/00, F28F 1/24...
Метки: трубного, пучка, модель
Текст:
...и не подтвержденное хотя бы гипотетически принятое техническое решение по назначению числа труб в поперечном ряду, что характерно и для прочих моделей, анализируемых в представленной заявке. Следует лишь надеяться, что интуиция автора прототипа 6 не подвела и количество установленных труб в ряду ст будет достаточным д или больше его, то есть стд для получения достоверных значений среднего коэффициента теплоотдачи модели пучка...

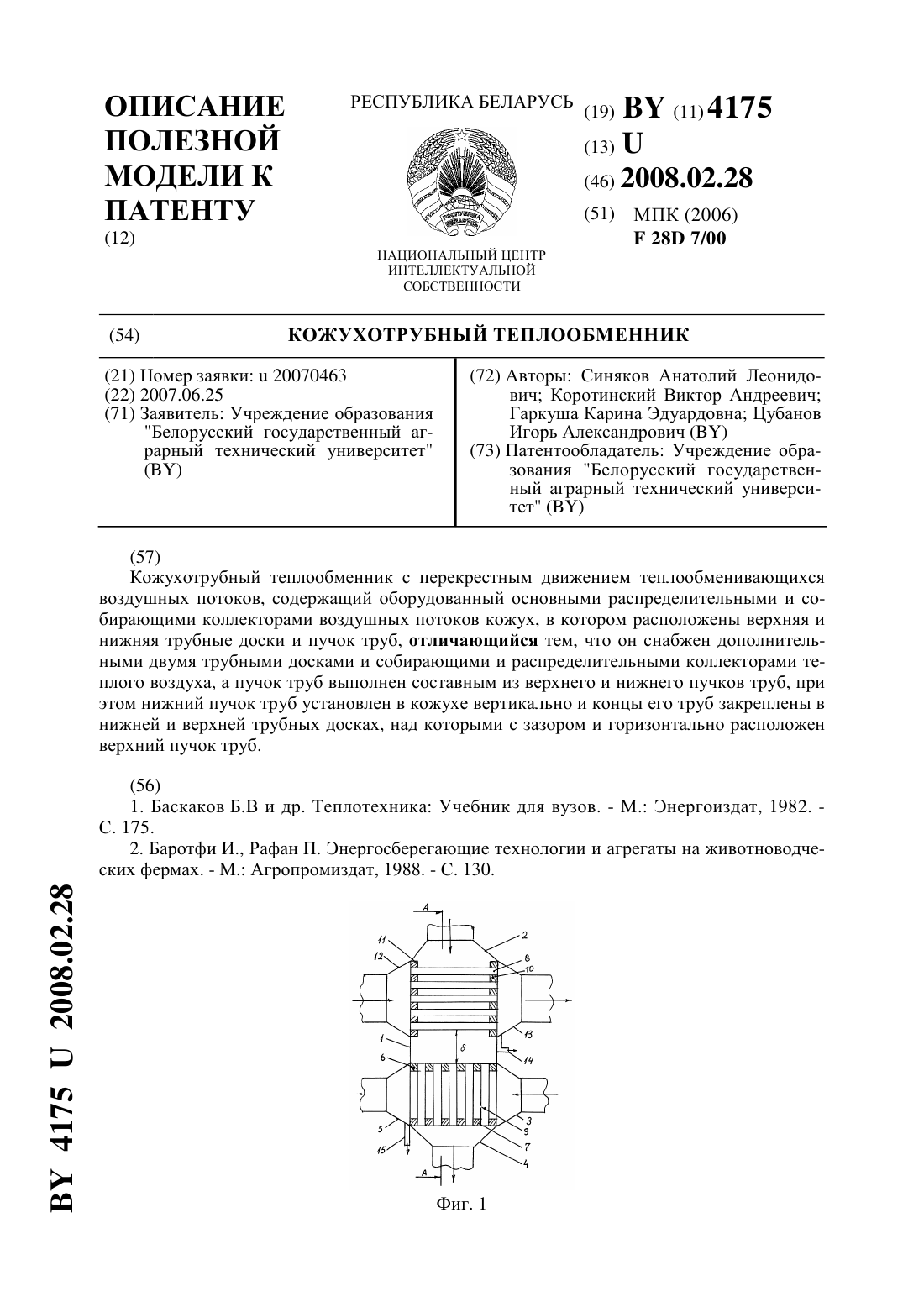

Кожухотрубный теплообменник
Номер патента: U 4175
Опубликовано: 28.02.2008
Авторы: Гаркуша Карина Эдуардовна, Коротинский Виктор Андреевич, Синяков Анатолий Леонидович, Цубанов Игорь Александрович
МПК: F28D 7/00
Метки: теплообменник, кожухотрубный
Текст:
...решается тем, что известный кожухотрубный теплообменник с перекрестным движением теплообменивающихся воздушных потоков, содержащий оборудованный основными распределительными и собирающими коллекторами воздушных потоков кожух,в котором расположены верхняя и нижняя трубные доски и пучок труб, снабжен дополнительными двумя трубными досками и распределительным и собирающим коллекторами теплого воздуха, а пучок труб выполнен составным из верхнего...

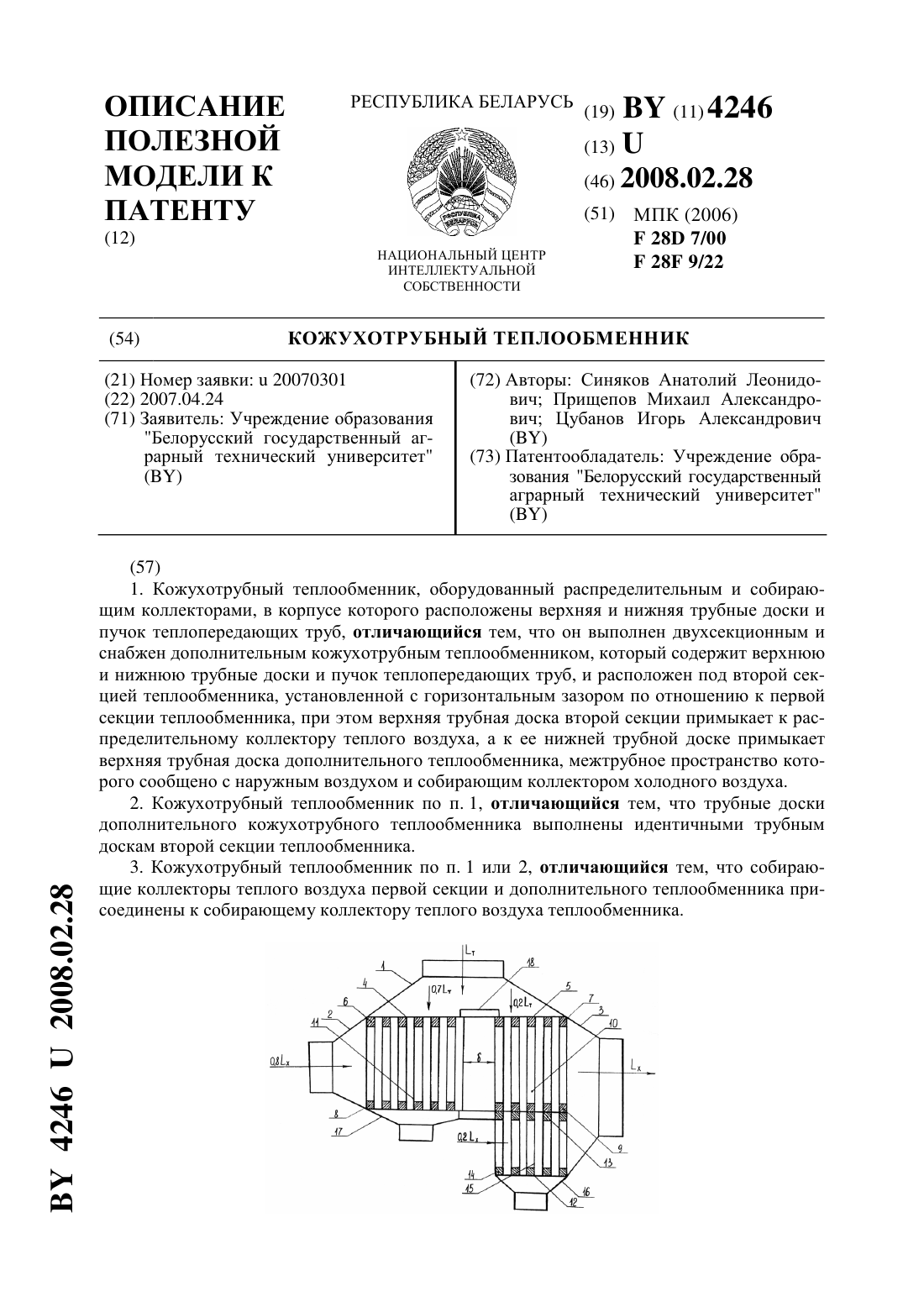

Кожухотрубный теплообменник
Номер патента: U 4246
Опубликовано: 28.02.2008
Авторы: Синяков Анатолий Леонидович, Цубанов Игорь Александрович, Прищепов Михаил Александрович
Метки: теплообменник, кожухотрубный
Текст:
...2 42462008.02.28 Задача решается тем, что известный кожухотрубный теплообменник, содержащий корпус, в котором расположены верхняя и нижняя трубные доски и пучок теплопередающих трубок, выполнен двухсекционным и снабжен дополнительным кожухотрубным теплообменником, который расположен под второй секцией теплообменника. Вторая секция теплообменника установлена с зазором и по отношению к первой секции теплообменника,оборудованной...
Кожухотрубный теплообменник
Номер патента: U 4073
Опубликовано: 30.12.2007
Авторы: Синяков Анатолий Леонидович, Зайцева Наталья Константиновна, Гаркуша Карина Эдуардовна, Коротинский Виктор Андреевич
МПК: F28D 7/00
Метки: кожухотрубный, теплообменник
Текст:
...слой снега-льда может перекрыть проходное сечение трубок и теплообменник прекратит работу. Задачей полезной модели является повышение эффективности и надежности работы кожухотрубного теплообменника. Задача решается тем, что известный кожухотрубный теплообменник с перекрестным движением теплообменивающихся воздушных потоков, содержащий оборудованный распределительными и собирающими коллекторами воздушных потоков кожух, в котором расположены...
Трубный пучок
Номер патента: U 3814
Опубликовано: 30.08.2007
Авторы: Санкович Евгений Савельевич, Кунтыш Владимир Борисович
МПК: F28D 1/00, F28D 15/00, F28D 7/00...
Текст:
...трудозатраты на изготовление теплообменника, потребуется изменение технологии сборки трубного пучка, возникнут дополнительные сложности в обеспечении равномерного подвода потока к каждому поперечному ряду, а их в пучке бывает от двух и более, часто свыше десяти. В работе 10 для интенсификации теплоотдачи в однорядных пучках оребренных круглых труб посредством улучшения обтекания их кормовой части применено конструкторское решение,...

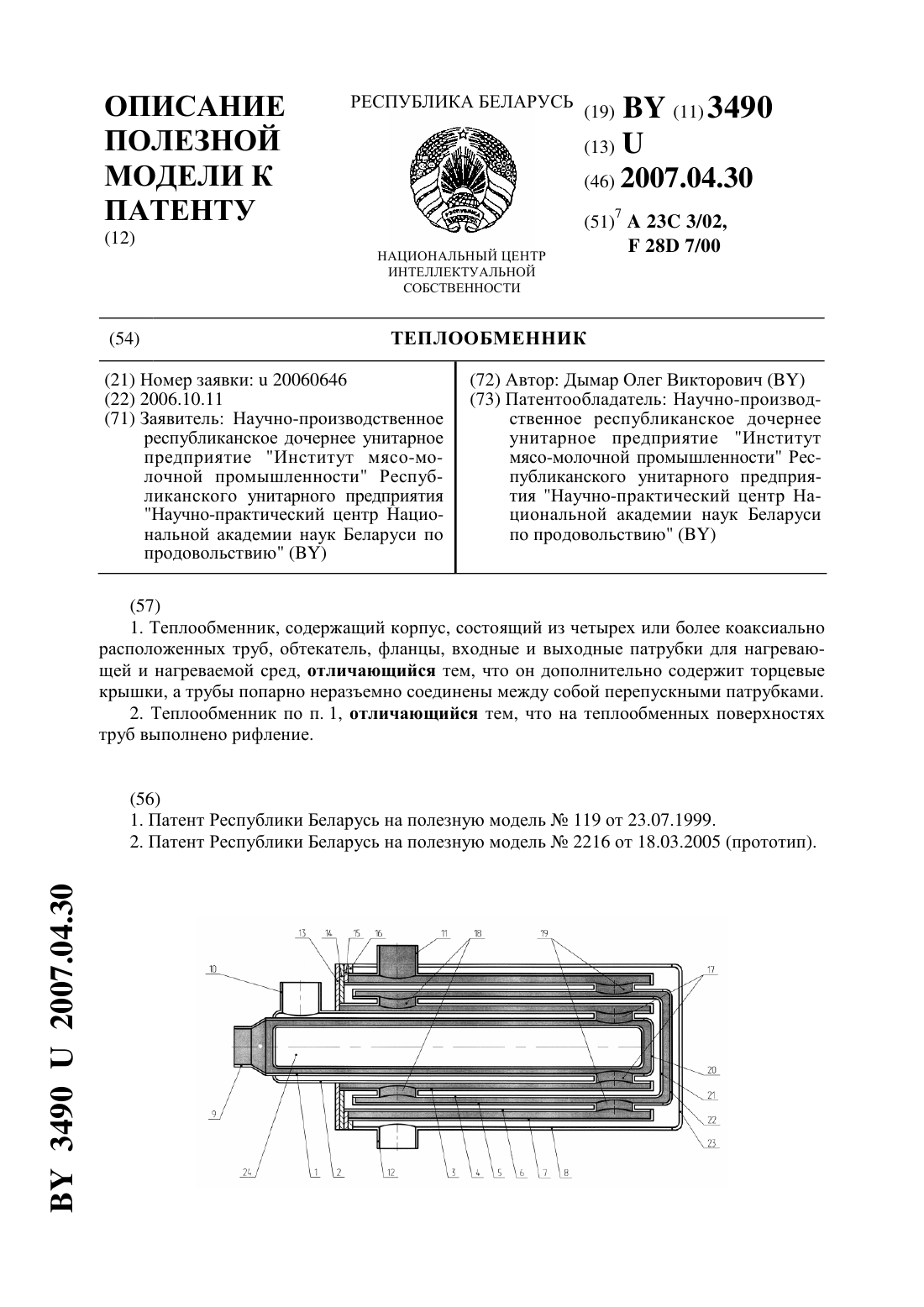

Теплообменник
Номер патента: U 3490
Опубликовано: 30.04.2007
Автор: Дымар Олег Викторович
Метки: теплообменник
Текст:
...от массивных фрезерованных фланцев. Теплообменным поверхностям может придаваться рифление необходимой конфигурации для развития поверхности теплообмена и турбулизации потоков взаимодействующих сред, что повышает эффективность теплообмена. В зависимости от требований к работе устройства межтрубные зазоры могут иметь различные размеры и конфигурацию. Например, с целью обеспечения постоянных скоростей течения сред, чисел Рейнольдса или...
Трубный пучок
Номер патента: 8767
Опубликовано: 30.12.2006
Авторы: Жлобич Анатолий Викторович, Кунтыш Владимир Борисович, Санкович Евгений Савельевич
Текст:
...обусловлен, во-первых, созданием конфузорно-диффузорных каналов для прохода воздуха в пучке и образованием элементарных эжекционных камер смешения между ними. В итоге, кроме движения потока вглубь пучка, возникает дополнительно поперечное движение воздуха, омывающего трубы и пластины. Во-вторых, благодаря просечкам пластин, происходит циркуляция (конвекция) воздуха по высоте пучка и улучшение теплообмена в условиях неравномерного набегающего...

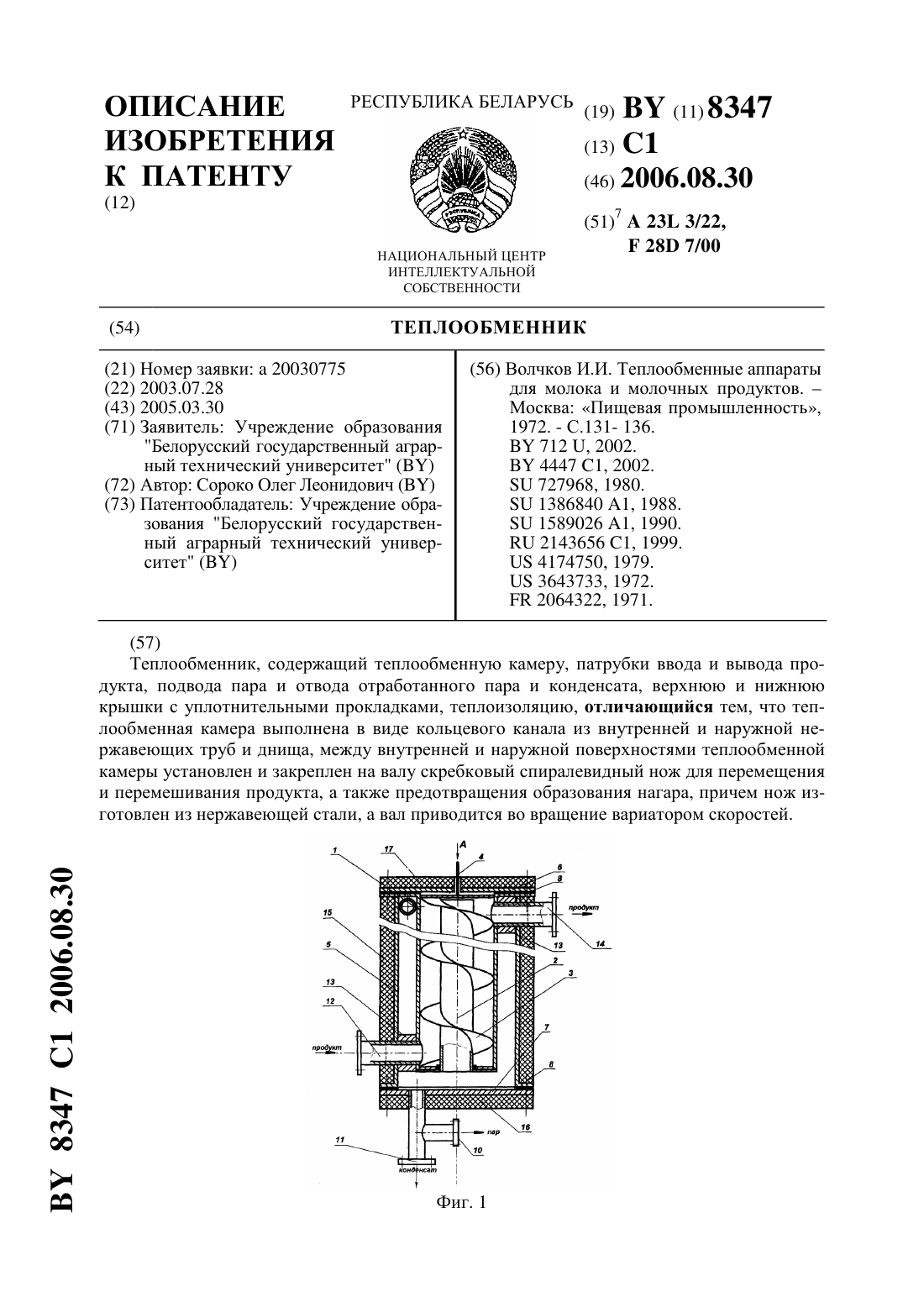

Теплообменник
Номер патента: 8347
Опубликовано: 30.08.2006
Автор: Сороко Олег Леонидович
Метки: теплообменник
Текст:
...Поставленная задача решается тем, что теплообменник содержит теплообменную камеру, патрубки ввода и вывода продукта, подвода пара и отвода отработанного пара и конденсата, верхнюю и нижнюю крышки с уплотнительными прокладками, теплоизоляцию, где теплообменная камера выполнена в виде кольцевого канала из внутренней и наружной нержавеющих труб и днища, между внутренней и наружной поверхностями теплообменной камеры установлен и закреплен на...

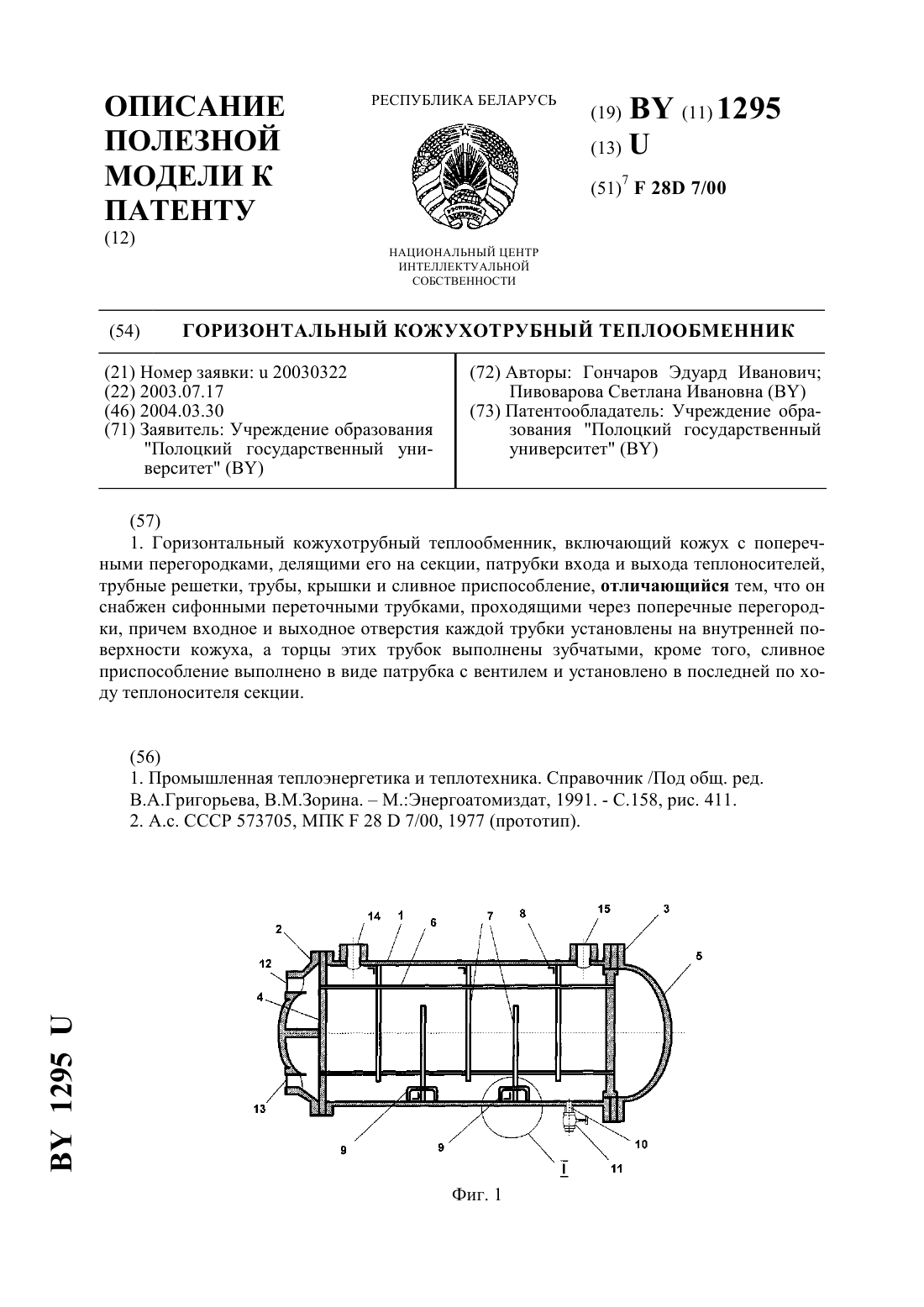

Горизонтальный кожухотрубный теплообменник
Номер патента: U 1295
Опубликовано: 30.03.2004
Авторы: Пивоварова Светлана Ивановна, Гончаров Эдуард Иванович
МПК: F28D 7/00
Метки: теплообменник, кожухотрубный, горизонтальный
Текст:
...трения сливная трубастержень. Задача полезной модели - упрощение конструкции и повышение эксплуатационной надежности теплообменника. Задача решается тем, что горизонтальный кожухотрубный теплообменник, включающий кожух с поперечными перегородками, делящими его на секции, патрубки входа и выхода теплоносителей, трубные решетки, трубы, крышки и сливное приспособление, в отличие от прототипа снабжен сифонными переточными трубками, проходящими...
Теплообменник-конденсатор
Номер патента: U 728
Опубликовано: 30.12.2002
Авторы: Евсей Александр Николаевич, Иванов Геннадий Борисович, Вашкевич Викентий Владимирович, Демидчик Анатолий Артемович, Кульвиц Вячеслав Станиславович, Лакомкин Александр Андреевич
Метки: теплообменник-конденсатор
Текст:
...нормали к его оси и имеющих односторонний сегментный вырез, размещенный противоположно в смежных направляющих перегородках, штуцера ввода и вывода парогазовой смеси, перфорация в нижних рядах направляющих перегородок не заполнена теплопередающими трубками,а в нижней части корпуса установлен штуцер вывода конденсата. При этом одна или несколько перфораций направляющих перегородок не заполнены теплопередающими трубками, начиная с нижнего ряда....
Теплообменник
Номер патента: 4447
Опубликовано: 30.06.2002
Авторы: Седаков Евгений Владимирович, Левандовский Станислав Ричардович, Груданов Владимир Яковлевич, Никулин Владимир Иванович
МПК: F28D 7/00
Метки: теплообменник
Текст:
...под действием силы тяжести стекать по внутренней поверхности вытеснителей и удаляться из них через отверстия в нижних паропроводящих головках и паропроводящих вставках. При этом теплообменник имеет многоходовую конструкцию, обрабатываемый продукт в процессе нагрева проходит последовательно по всем теплообменным трубам. Все это позволяет обеспечить технический результат -увеличение площади теплообменной поверхности, а значит, и повышение...

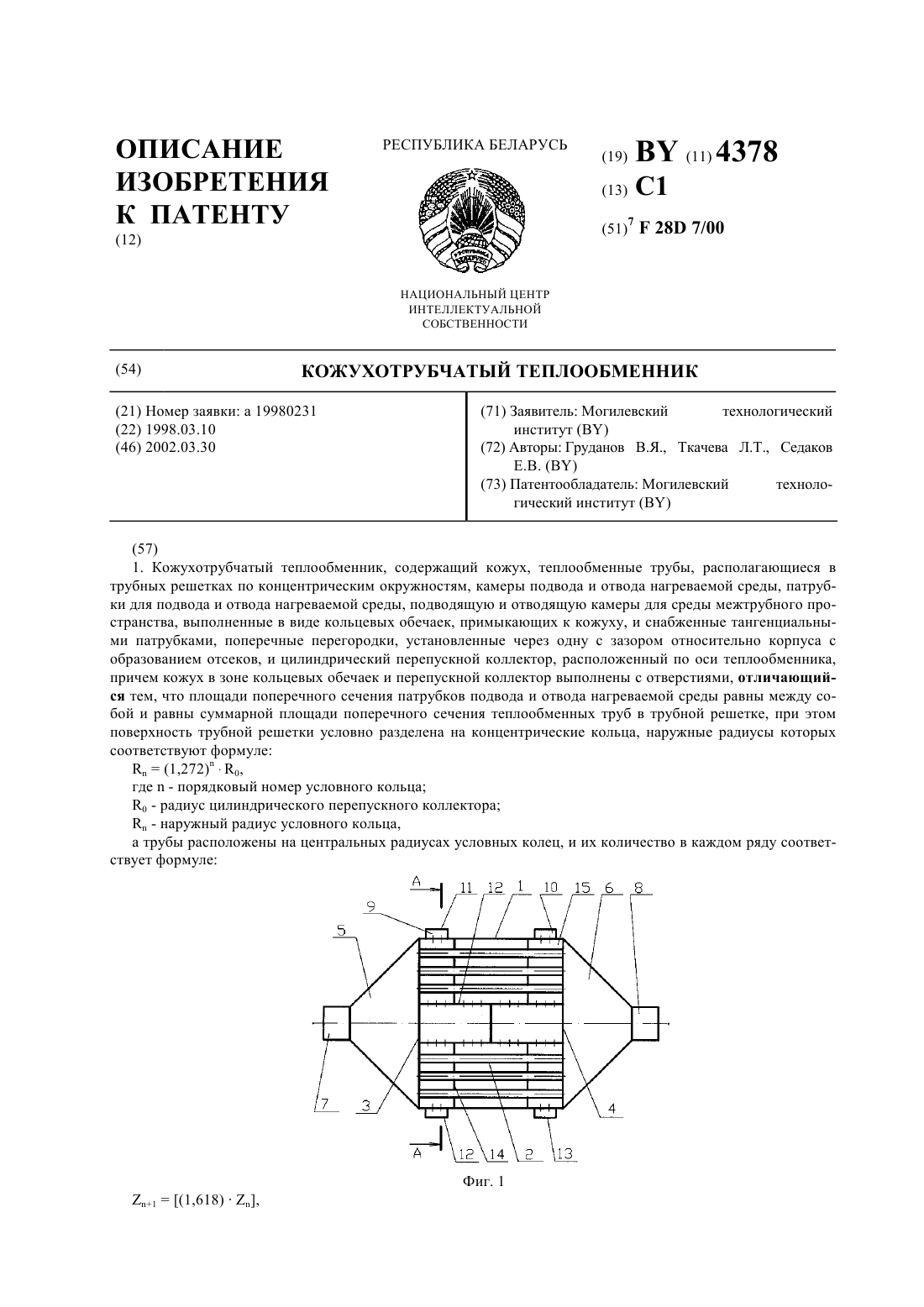

Кожухотрубчатый теплообменник
Номер патента: 4378
Опубликовано: 30.03.2002
Авторы: Седаков Евгений Владимирович, Груданов Владимир Яковлевич, Ткачева Людмила Тимофеевна
МПК: F28D 7/00
Метки: теплообменник, кожухотрубчатый
Текст:
...на концентрические кольца, наружные радиусы которых соответствуют формуле(1,272)0, (1) где- порядковый номер условного кольца 0 - радиус цилиндрического перепускного коллектора- наружный радиус условного кольца,а трубы расположены на центральных радиусах условных колец, и их количество в каждом ряду соответствует формуле 1(1,618), (2) где квадратные скобки обозначают целую часть числа- количество труб на -ном условном кольце,при этом...
Многоходовой трубчатый теплообменник
Номер патента: 3497
Опубликовано: 30.09.2000
Авторы: Седаков Евгений Владимирович, Груданов Владимир Яковлевич, Акуленко Сергей Владимирович
МПК: A23C 3/033, F28D 7/00
Метки: многоходовой, теплообменник, трубчатый
Текст:
...за счет создания равномерного температурного поля на всех участках нагрева обрабатываемой среды и снижения общего гидравлического сопротивления. Если тр 1,272 в, то в этом случае будет иметь место или сужение канала или нежелательное его расширение, что отрицательно скажется на условиях теплообмена за счет изменения гидравлического сопротивления. Если суммарные площади проходных сечений наружного и внутреннего рядов труб не равны между собой...

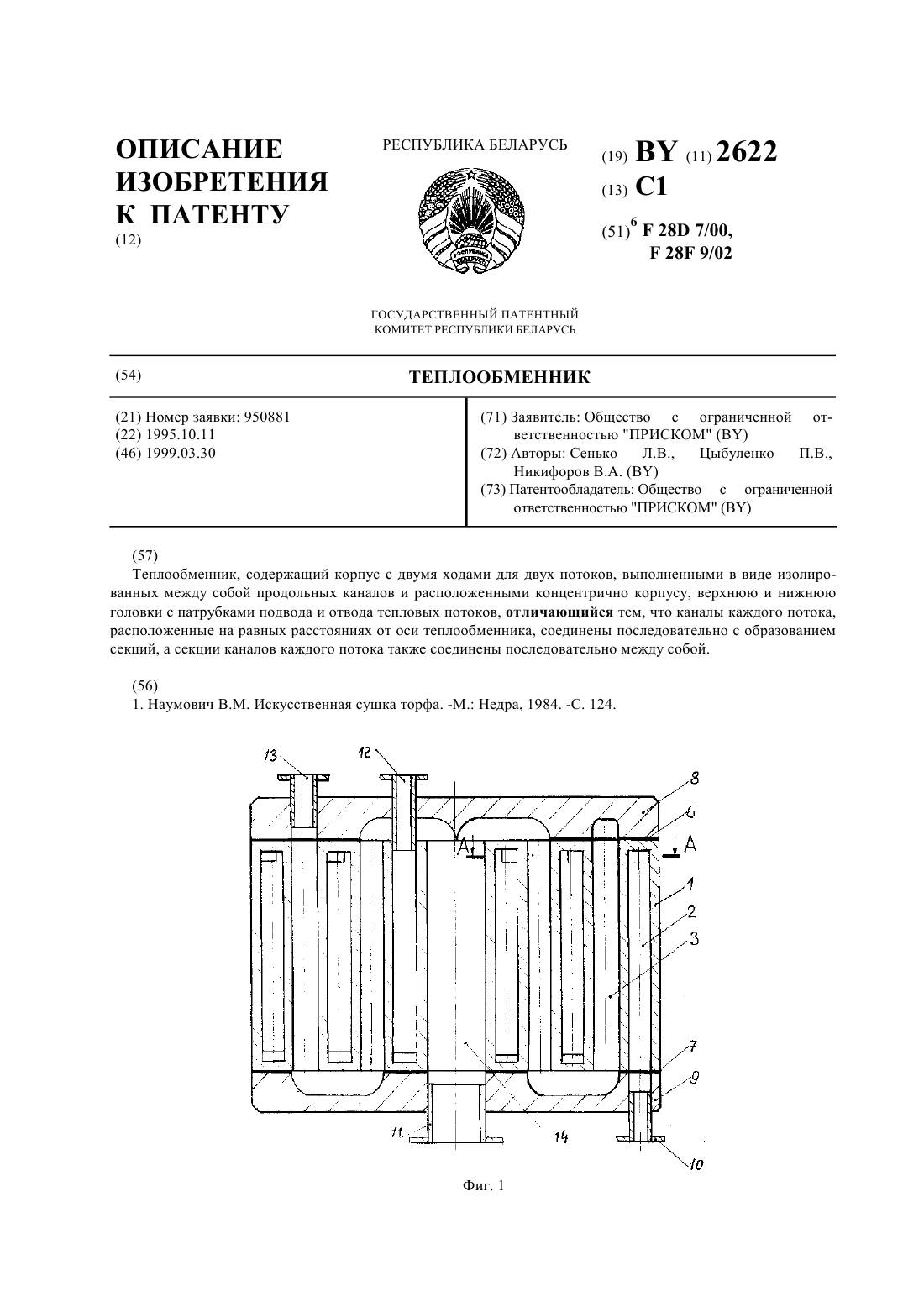

Теплообменник
Номер патента: 2622
Опубликовано: 30.03.1999
Авторы: Никифоров Виктор Александрович, Цыбуленко Петр Васильевич, Сенько Леонид Владимирович
Метки: теплообменник
Текст:
...головки с патрубками подвода и отвода тепловых потоков, каналы каждого потока, расположенные на равных расстояниях от оси теплообменика, соединены последовательно с образованием секций, а секции каналов каждого потока также соединены последовательно между собой. Такая конструкция теплообменника значительно упрощает его, снижает металлоемкость и повышает коэффициент теплоотдачи за счет увеличения площади теплообмена. На фиг. 1 показан...
