Володин Виктор Иванович

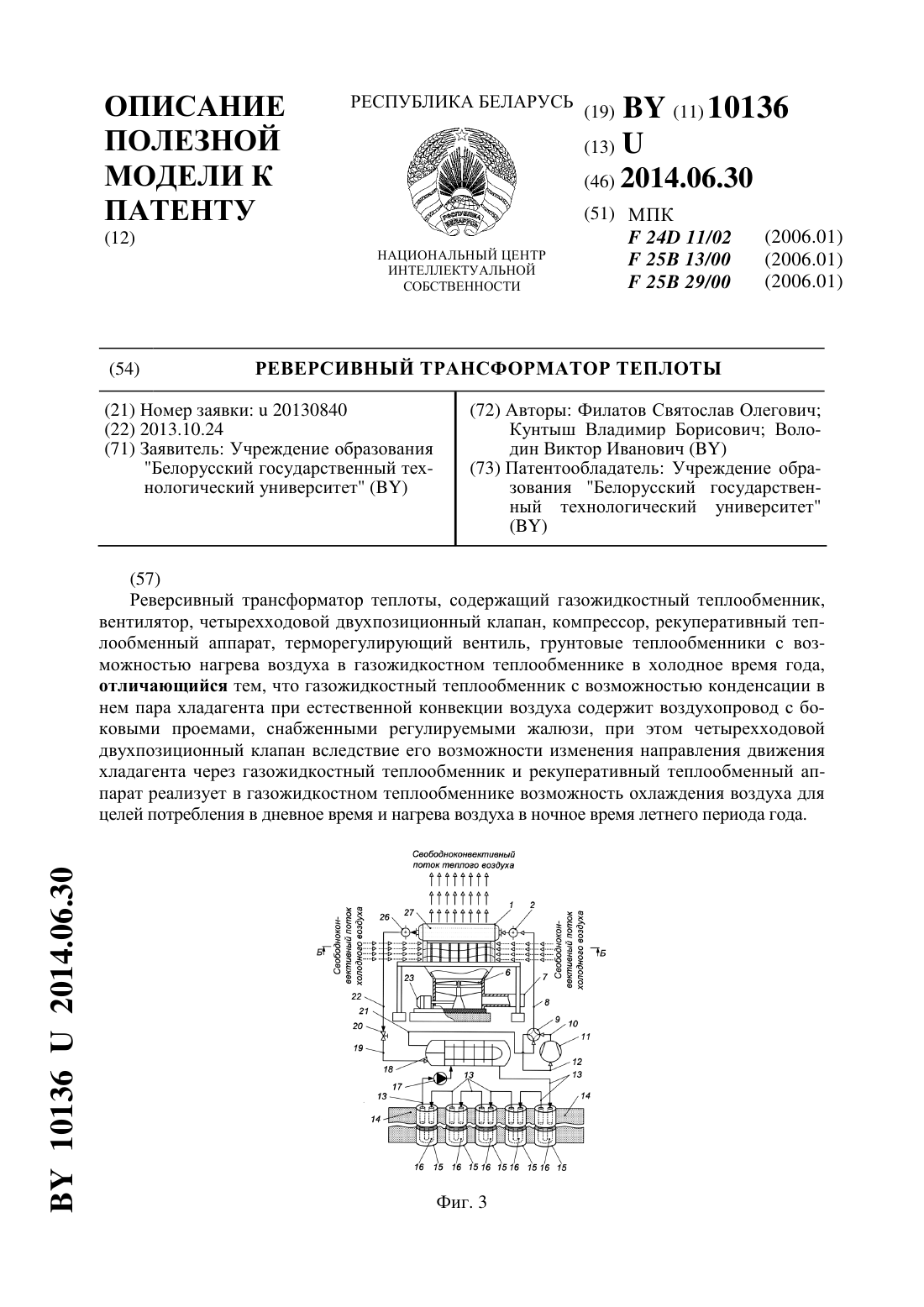

Реверсивный трансформатор теплоты
Номер патента: U 10136
Опубликовано: 30.06.2014
Авторы: Филатов Святослав Олегович, Володин Виктор Иванович, Кунтыш Владимир Борисович
МПК: F24D 11/02, F25B 29/00, F25B 13/00...
Метки: теплоты, трансформатор, реверсивный
Текст:
...температуры грунта вследствие того, что поступление теплоты от прилегающих областей грунта в этом случае малоинтенсивно. В том случае когда ГТО располагаются на достаточно большом расстоянии друг от друга,температура грунта к началу отопительного периода за счет теплопритоков от близлежащих областей грунта восстанавливается до значения, близкого к естественной температуре грунта 0. В том случае когда температура 20, за ночной период...

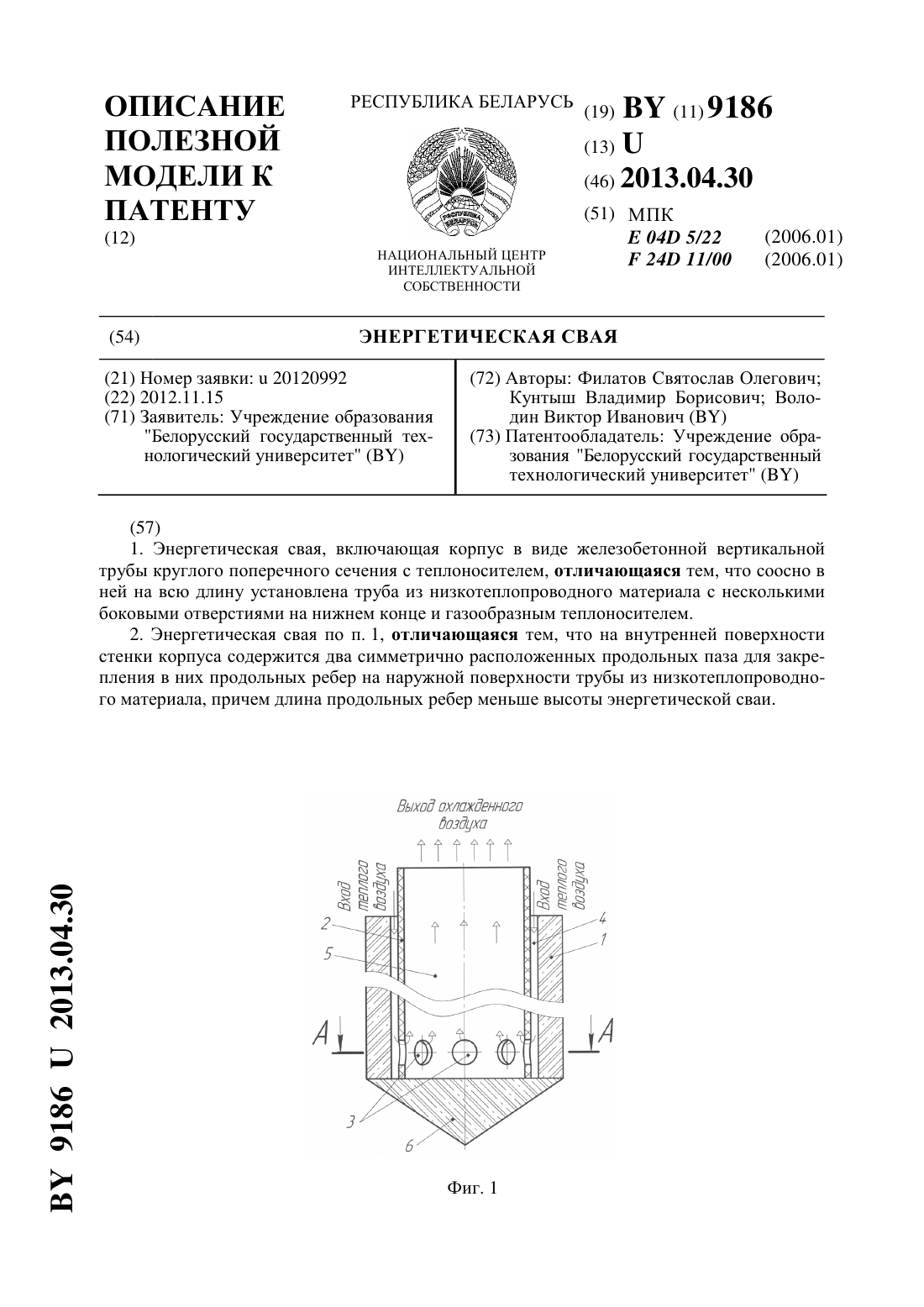

Энергетическая свая
Номер патента: U 9186
Опубликовано: 30.04.2013
Авторы: Кунтыш Владимир Борисович, Филатов Святослав Олегович, Володин Виктор Иванович
МПК: F24D 11/00, E04D 5/22
Метки: энергетическая, свая
Текст:
...теплоносителя снижение капитальных и эксплуатационных затрат. Указанная задача достигается тем, что энергетическая свая, включающая корпус в виде железобетонной вертикальной трубы круглого поперечного сечения с теплоносителем,отличается тем, что соосно в ней на всю длину установлена труба из низкотеплопроводного материала с несколькими боковыми отверстиями на нижнем конце и газообразным теплоносителем, при этом на внутренней поверхности...
Спиральный теплообменник
Номер патента: U 8589
Опубликовано: 30.10.2012
Авторы: Дударев Владимир Владимирович, Санкович Евгений Савельевич, Яровой Александр Петрович, Кунтыш Владимир Борисович, Володин Виктор Иванович, Мулин Виктор Петрович
Метки: спиральный, теплообменник
Текст:
...сечения, отличающийся тем, что на вогнутой боковой поверхности каждого листа шахматно расположены цилиндрические углубления с острыми кромками, при этом плотностьуглублений на листе должна находиться в интервале 5070 . Особенностью жидкостно-жидкостного спирального теплообменника является приблизительное равенство коэффициентов теплоотдачи по обеим сторонам теплопередаю 3 85892012.10.30 щей поверхности. В этом случае для достижения...

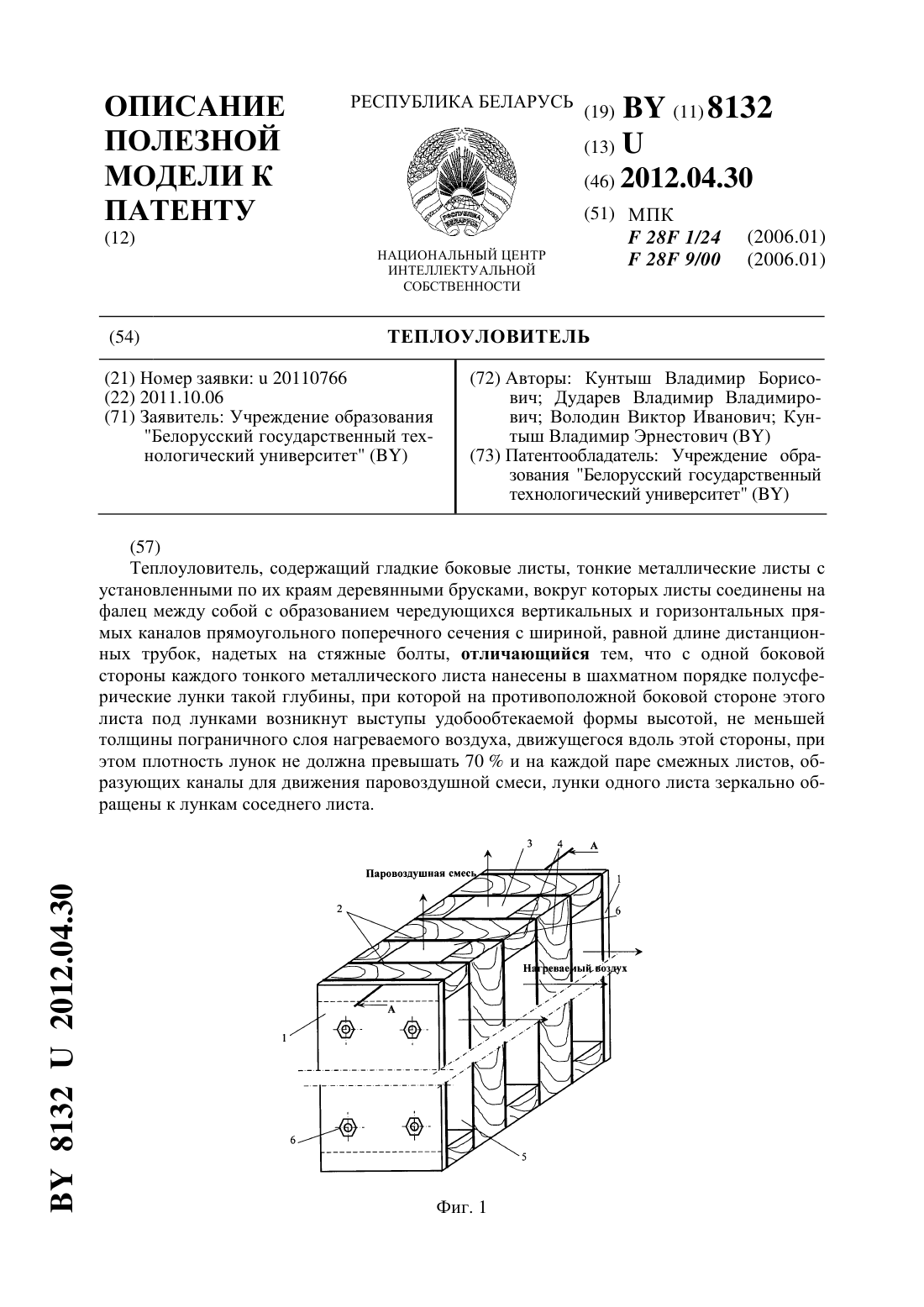

Теплоуловитель
Номер патента: U 8132
Опубликовано: 30.04.2012
Авторы: Дударев Владимир Владимирович, Кунтыш Владимир Эрнестович, Володин Виктор Иванович, Кунтыш Владимир Борисович
Метки: теплоуловитель
Текст:
...что с одной боковой стороны каждого тонкого металлического листа нанесены в вершинах ромбов полусферические лунки такой глубины, при которой на противоположной боковой стороне этого листа под лунками возникнут выступы удобообтекаемой формы высотой, не меньшей толщины пограничного слоя нагреваемого воздуха, движущегося вдоль этой стороны, при этом плотность лунок не должна превышать 70 и на каждой паре смежных листов, образующих каналы для...

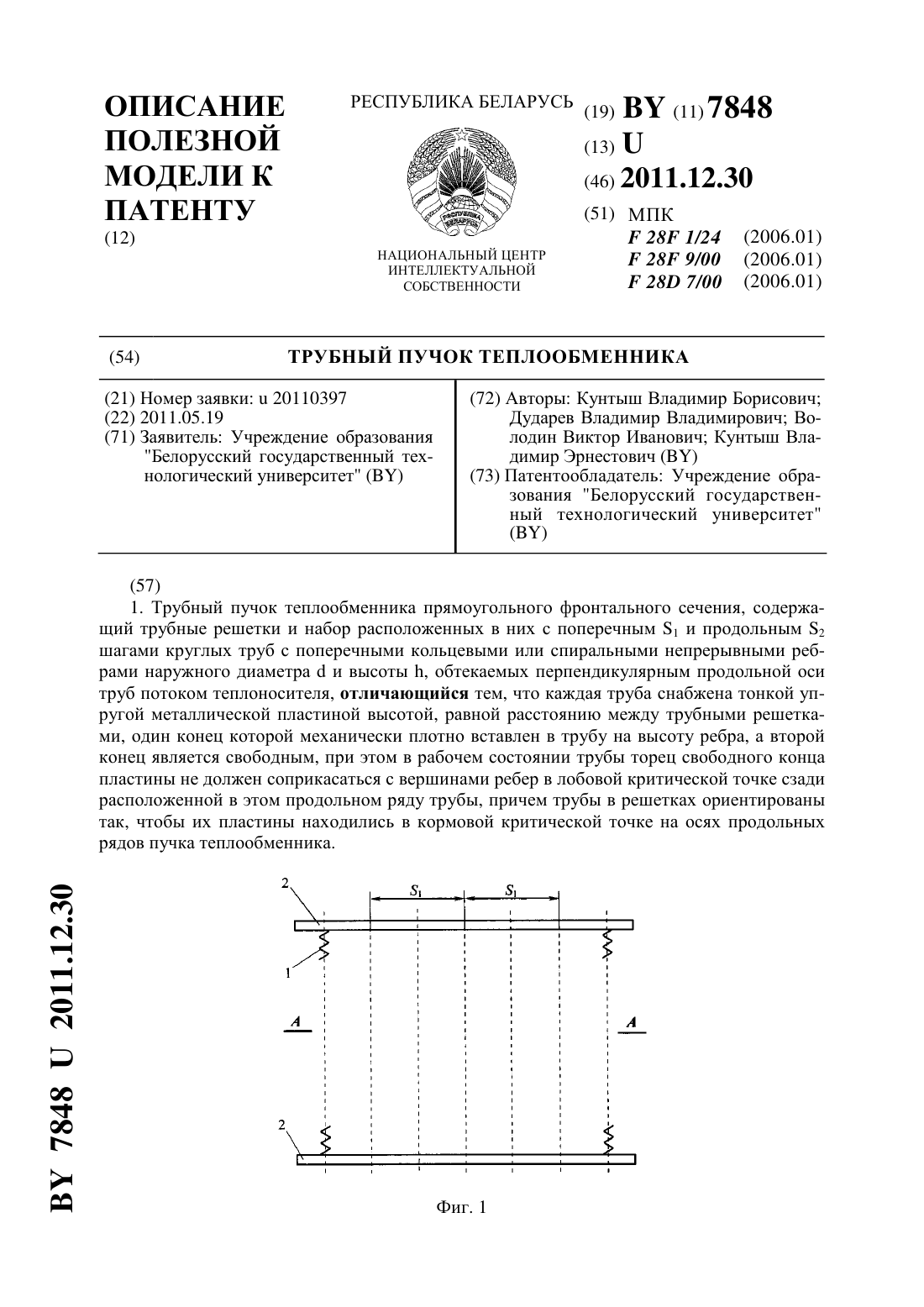

Трубный пучок теплообменника
Номер патента: U 7848
Опубликовано: 30.12.2011
Авторы: Кунтыш Владимир Борисович, Дударев Владимир Владимирович, Кунтыш Владимир Эрнестович, Володин Виктор Иванович
МПК: F28F 9/00, F28F 1/24, F28D 7/00...
Метки: пучок, теплообменника, трубный
Текст:
...спиральными алюминиевыми ребрами, перпендикулярно обтекаемых потоком воздуха. Трубы в решетках расположены в вершинах равностороннего треугольника с поперечным шагом 1, продольным шагом 2. В такой шахматной компоновке труб 12 среднедиагональному шагу. Пучок имеет прямоугольную форму поперечного сечения. Коэффициент оребрения трубы 9,5, но в настоящее время серийно выпускаются калориферы и воздухоподогреватели со значением 20, что позволяет...

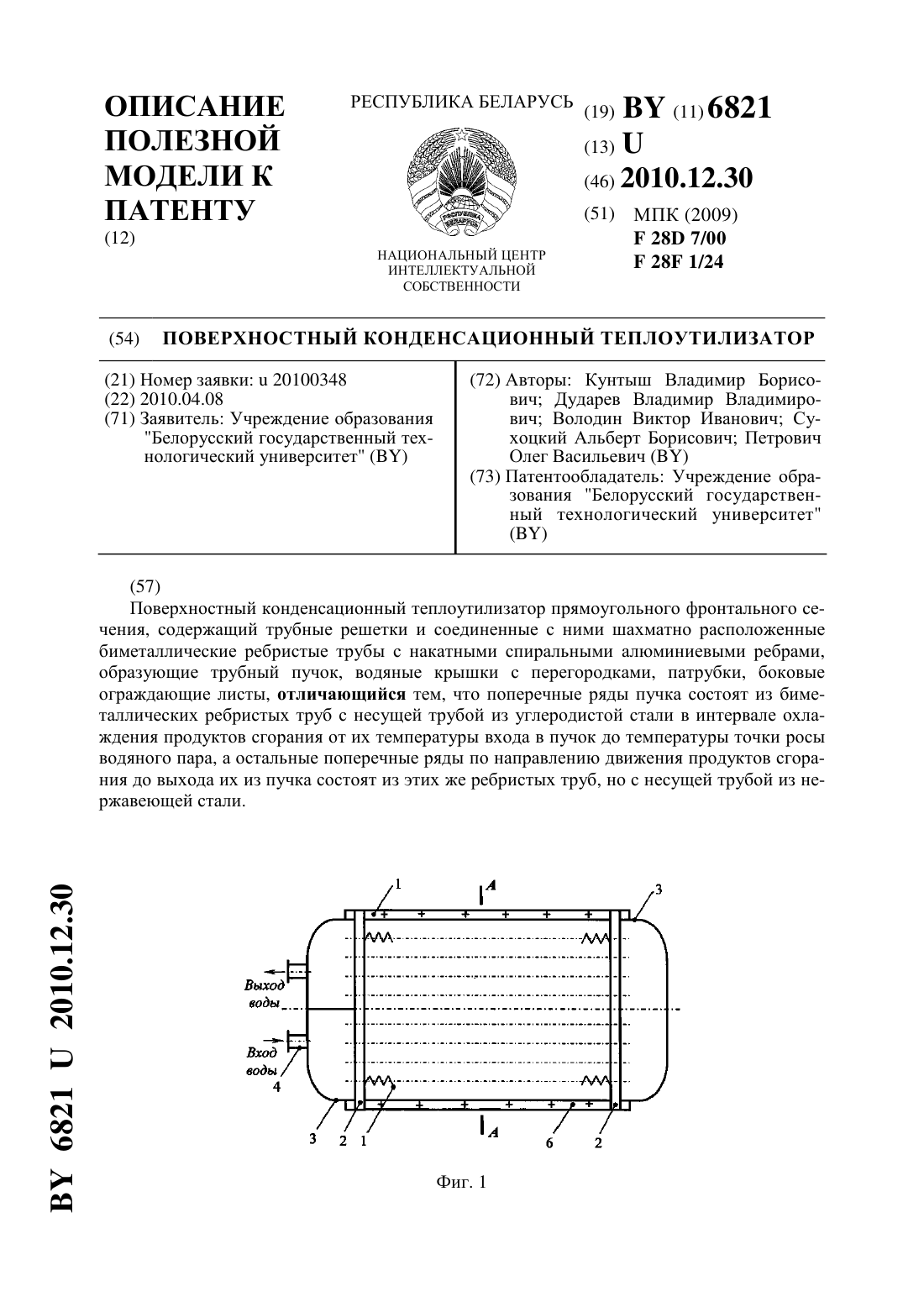

Поверхностный конденсационный теплоутилизатор
Номер патента: U 6821
Опубликовано: 30.12.2010
Авторы: Петрович Олег Васильевич, Сухоцкий Альберт Борисович, Дударев Владимир Владимирович, Кунтыш Владимир Борисович, Володин Виктор Иванович
Метки: поверхностный, конденсационный, теплоутилизатор
Текст:
...на трубу из нержавеющей стали сопровождается уменьшением коэффициента теплопередачи и увеличением стоимости теплоутилизатора, ростом площади поверхности теплопередачи и потерь давления продуктов сгорания на пучке. Задачей настоящей полезной модели является увеличение коэффициента теплопередачи, уменьшение стоимости теплоутилизатора при сохранении эксплуатационной надежности. Поставленная задача достигается тем, что поверхностный...

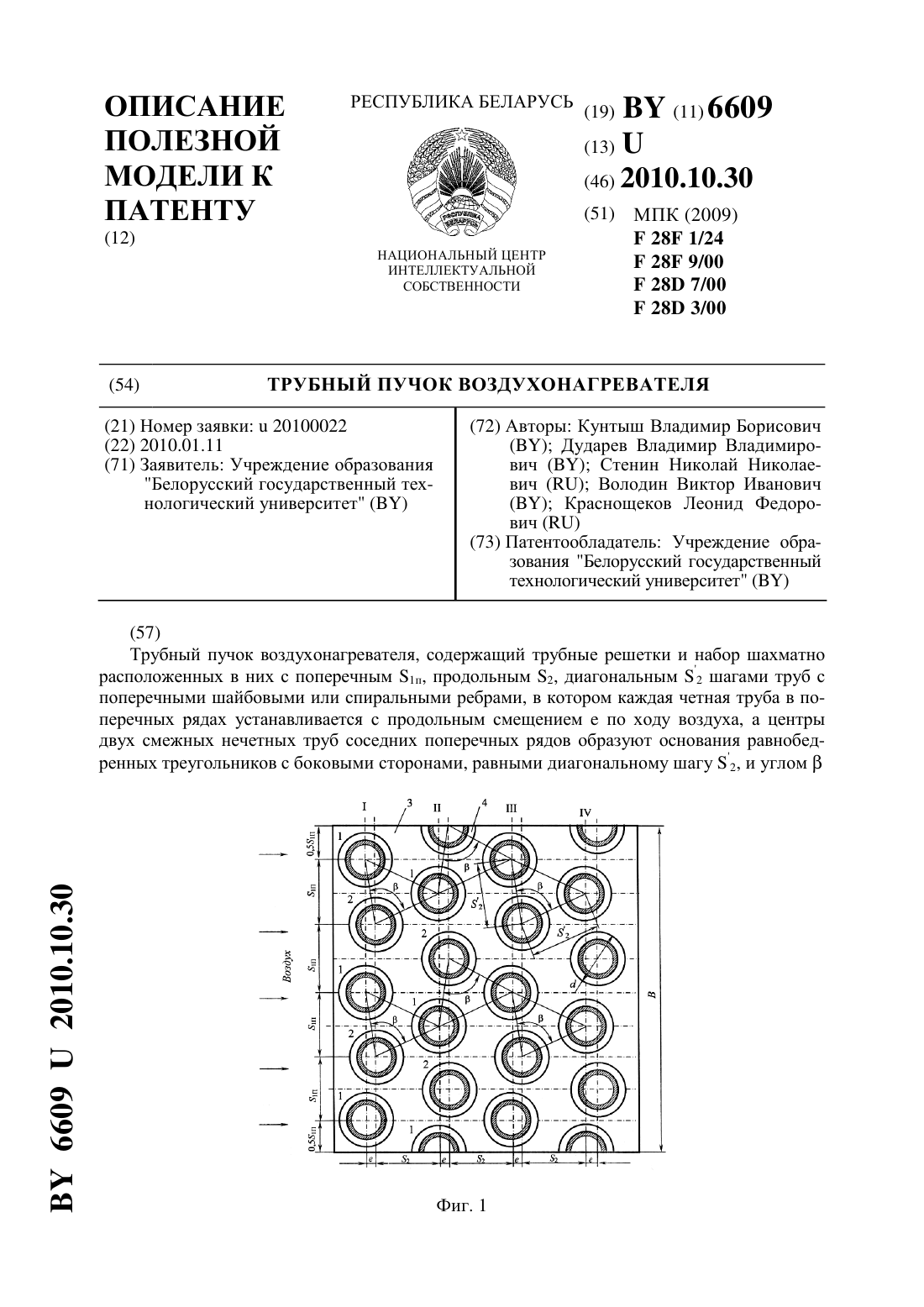

Трубный пучок воздухонагревателя
Номер патента: U 6609
Опубликовано: 30.10.2010
Авторы: Дударев Владимир Владимирович, Стенин Николай Николаевич, Краснощеков Леонид Федорович, Кунтыш Владимир Борисович, Володин Виктор Иванович
МПК: F28D 3/00, F28F 1/24, F28D 7/00...
Метки: воздухонагревателя, пучок, трубный
Текст:
...сопротивления трубного пучка воздухонагревателя и повышение энергетической эффективности при поперечном обтекании вынужденным потоком воздуха круглоребристых труб. Поставленная задача достигается в трубном пучке воздухонагревателя, содержащем трубные решетки и набор шахматно расположенных в них с поперечным 1 п, продольным 2, диагональным 2 шагами труб с поперечными шайбовыми или спиральными ребрами,в котором каждая четная...
Способ производства теплообменной биметаллической ребристой трубы
Номер патента: 13168
Опубликовано: 30.04.2010
Авторы: Бессонный Анатолий Николаевич, Петрович Олег Васильевич, Кунтыш Владимир Борисович, Володин Виктор Иванович, Санкович Евгений Савельевич
МПК: B21H 3/00, B21B 53/02
Метки: биметаллической, теплообменной, ребристой, трубы, способ, производства
Текст:
...выдавливанием металла наружной трубы тремя валками, набранными из дисков переменного профиля, отличается тем, что перед сборкой трубной заготовки на наружной поверхности внутренней несущей трубы по всей ее длине наносят непрерывные косые выступы с образованием -образного рельефа шевронного типа, причем при формировании ребер заданных геометрических параметров валками создают такое давление,что впадины между выступами -образного рельефа...
Трубный пучок
Номер патента: U 5667
Опубликовано: 30.10.2009
Авторы: Дмитриченко Александр Степанович, Володин Виктор Иванович, Кунтыш Владимир Борисович, Дударев Владимир Владимирович, Санкович Евгений Савельевич
МПК: F28D 7/00, F28D 9/00, F28D 15/00...
Текст:
...близка к заявляемой полезной модели. Прототип представляет трубный пучок в виде расположенных рядами плоских труб с насаженными на них сплошными плоскими пластинами. Трубы нечетных рядов от входа воздуха в межтрубное пространство установлены с разворотом в разные стороны относительно своих осей на угол не менее 45 с образованием конфузорных и диффузорных каналов, а трубы каждого четного ряда размещены параллельно друг другу с переходом...
Теплообменная ребристая труба
Номер патента: U 4814
Опубликовано: 30.10.2008
Авторы: Володин Виктор Иванович, Баранов Георгий Георгиевич, Миннигалеев Альберт Шамилевич, Мулин Виктор Петрович, Пиир Адольф Эдвардович, Санкович Евгений Савельевич, Кунтыш Владимир Борисович
МПК: F25D 7/00, F28F 1/00, B21C 37/15...
Метки: ребристая, труба, теплообменная
Текст:
...поверхности контактной зоны ребер. При теплоэнергетически целесообразных значениях высоты и шага рельефных рифлений продольно-радиального типа увеличение значения к не превышает 501 по сравнению с этой характеристикой для -ребер с гладким основанием контактных поверхностей. Следовательно, возможности дальнейшего энергетического совершенствования трубы-прототипа исчерпаны и необходимы новые конструкторскотехнические решения в зоне...
