F28F 1/00 — Трубчатые элементы; комплекты трубчатых элементов

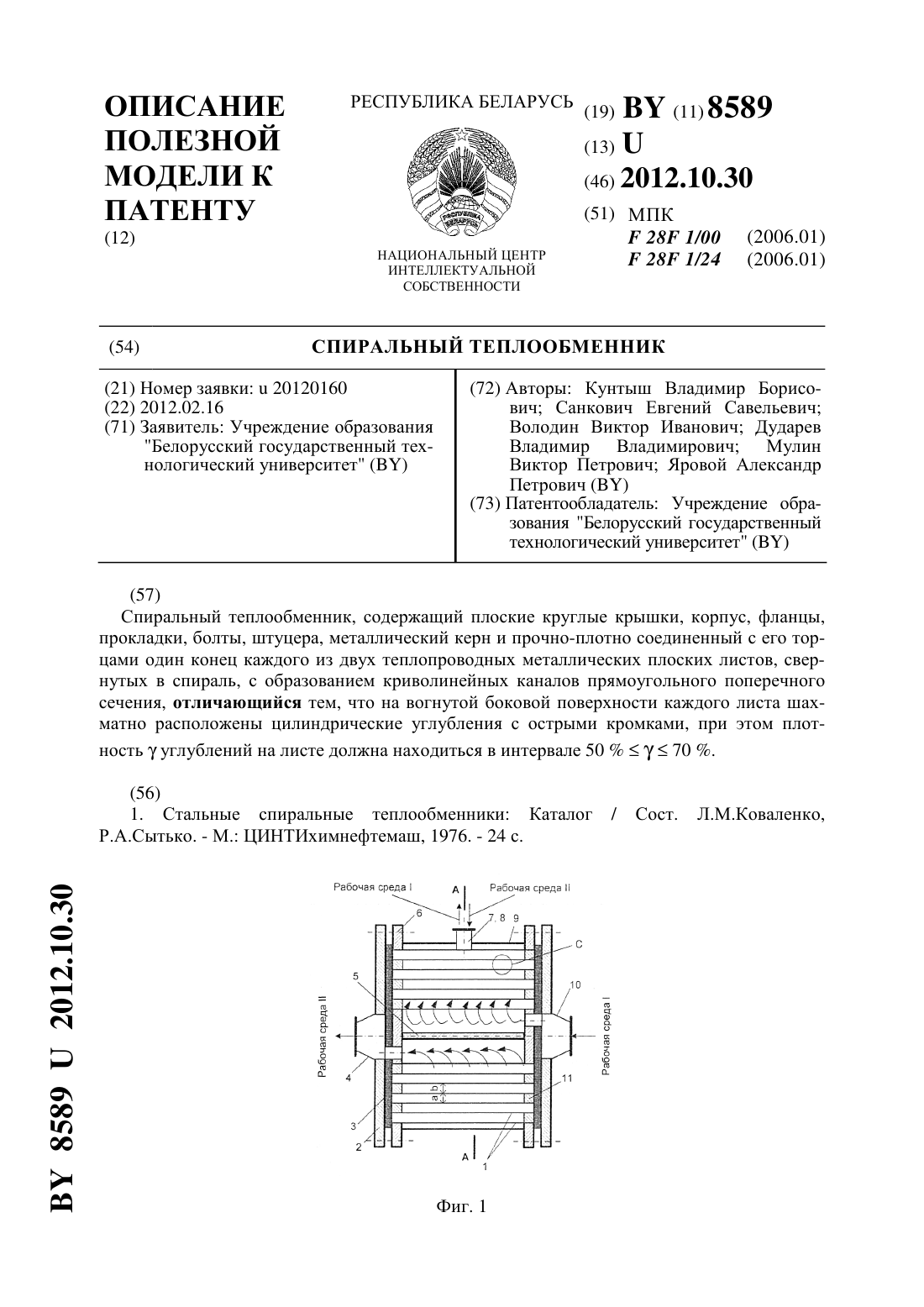

Спиральный теплообменник
Номер патента: U 8589
Опубликовано: 30.10.2012
Авторы: Кунтыш Владимир Борисович, Яровой Александр Петрович, Володин Виктор Иванович, Мулин Виктор Петрович, Санкович Евгений Савельевич, Дударев Владимир Владимирович
Метки: спиральный, теплообменник
Текст:
...сечения, отличающийся тем, что на вогнутой боковой поверхности каждого листа шахматно расположены цилиндрические углубления с острыми кромками, при этом плотностьуглублений на листе должна находиться в интервале 5070 . Особенностью жидкостно-жидкостного спирального теплообменника является приблизительное равенство коэффициентов теплоотдачи по обеим сторонам теплопередаю 3 85892012.10.30 щей поверхности. В этом случае для достижения...
Способ и устройство для изготовления теплообменной трубы с KLM-ребрами
Номер патента: 16177
Опубликовано: 30.08.2012
Авторы: Соловьев Алексей Леонидович, Миннигалеев Альберт Шамилевич, Петрович Олег Васильевич, Мулин Виктор Петрович, Пиир Адольф Эдвардович, Санкович Евгений Савельевич, Кунтыш Владимир Борисович
МПК: B21C 37/15, B21C 47/00, F28F 1/00...
Метки: трубы, теплообменной, klm-ребрами, изготовления, устройство, способ
Текст:
...накатным роликом по ходу перемещения несущей трубы и установлен с возможностью осуществления обжатия вершин рифлений до образования грибовидной формы. Изготовленная по этому способу теплообменная труба выгодно отличается от известных подобных труб улучшенным механическим соединением ребристой оболочки с наружной поверхностью несущей трубы вследствие применения нового способа механического соединения контактируемых поверхностей....

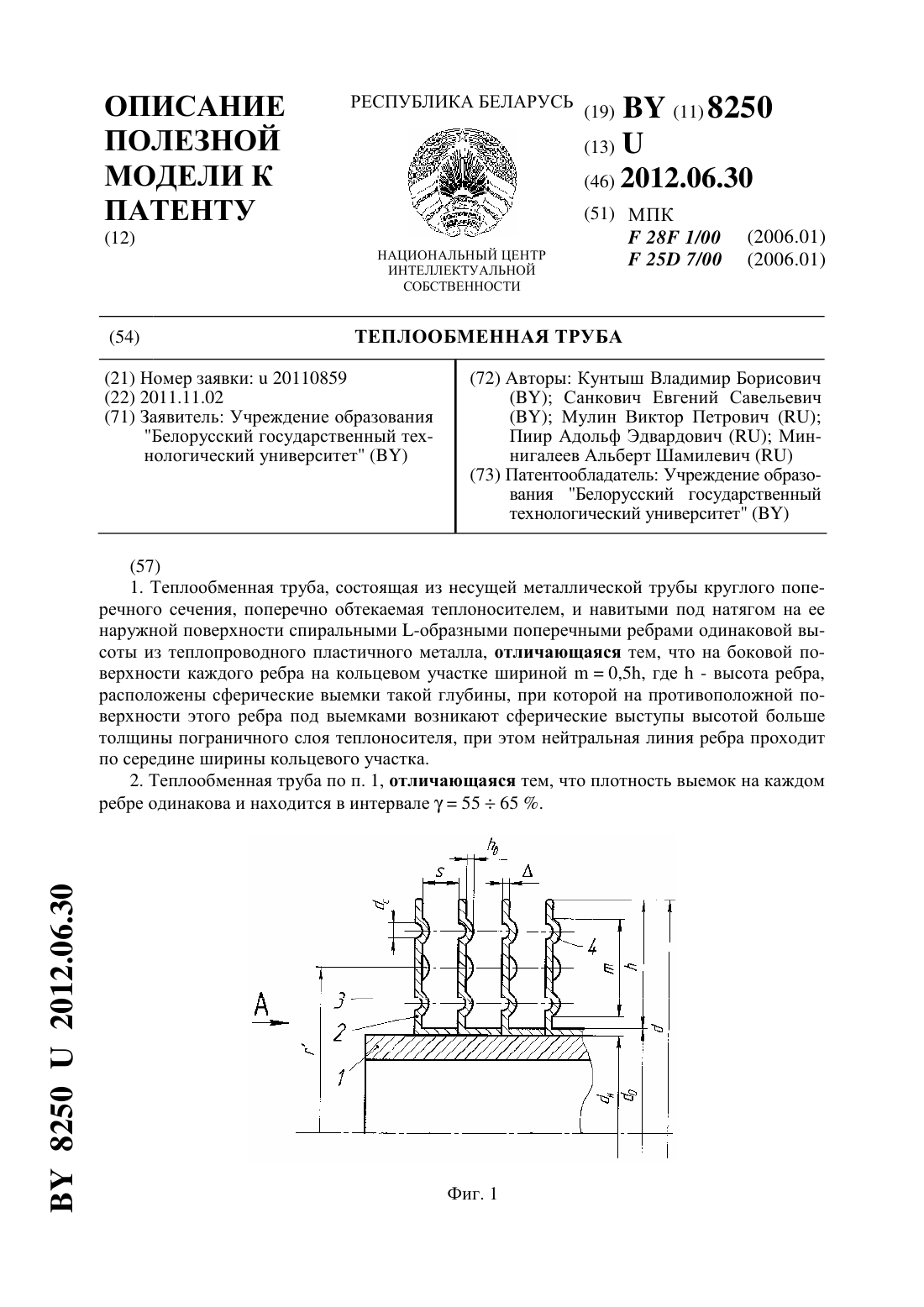

Теплообменная труба
Номер патента: U 8250
Опубликовано: 30.06.2012
Авторы: Кунтыш Владимир Борисович, Миннигалеев Альберт Шамилевич, Санкович Евгений Савельевич, Пиир Адольф Эдвардович, Мулин Виктор Петрович
Метки: теплообменная, труба
Текст:
..., где- высота ребра, расположены сферические выемки такой глубины, при которой на противоположной поверхности этого ребра под выемками возникают сферические выступы высотой больше толщины пограничного слоя теплоносителя, при этом нейтральная линия ребра проходит по середине ширины кольцевого участка, а плотность выемок на каждом ребре одинакова и находится в интервале 5565 . Существенные отличия предлагаемой теплообменной трубы по сравнению с...

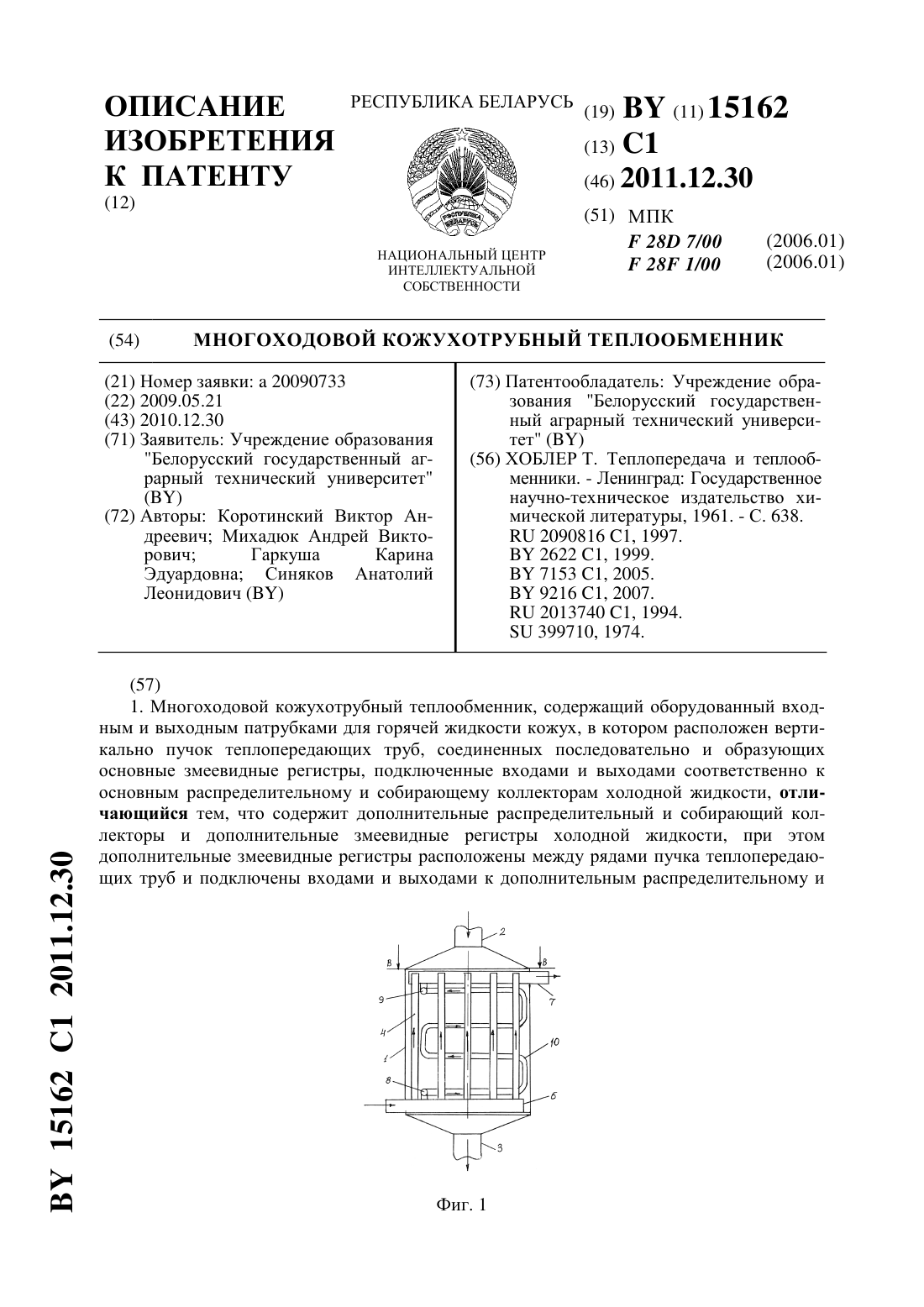

Многоходовой кожухотрубный теплообменник
Номер патента: 15162
Опубликовано: 30.12.2011
Авторы: Гаркуша Карина Эдуардовна, Коротинский Виктор Андреевич, Синяков Анатолий Леонидович, Михадюк Андрей Викторович
Метки: теплообменник, кожухотрубный, многоходовой
Текст:
...теллообменник, содержащий оборудованный входным и выходным патрубками для горячей жидкости кожух, в котором расположен вертикально пучок теплопередающих труб,соединенных последовательно и образующих основные змеевидные регистры, подключенные входами и выходами соответственно к основным распределительному и собирающему коллекторам холодной жидкости, согласно изобретению, содержит дополнительные распределительный и собирающий...

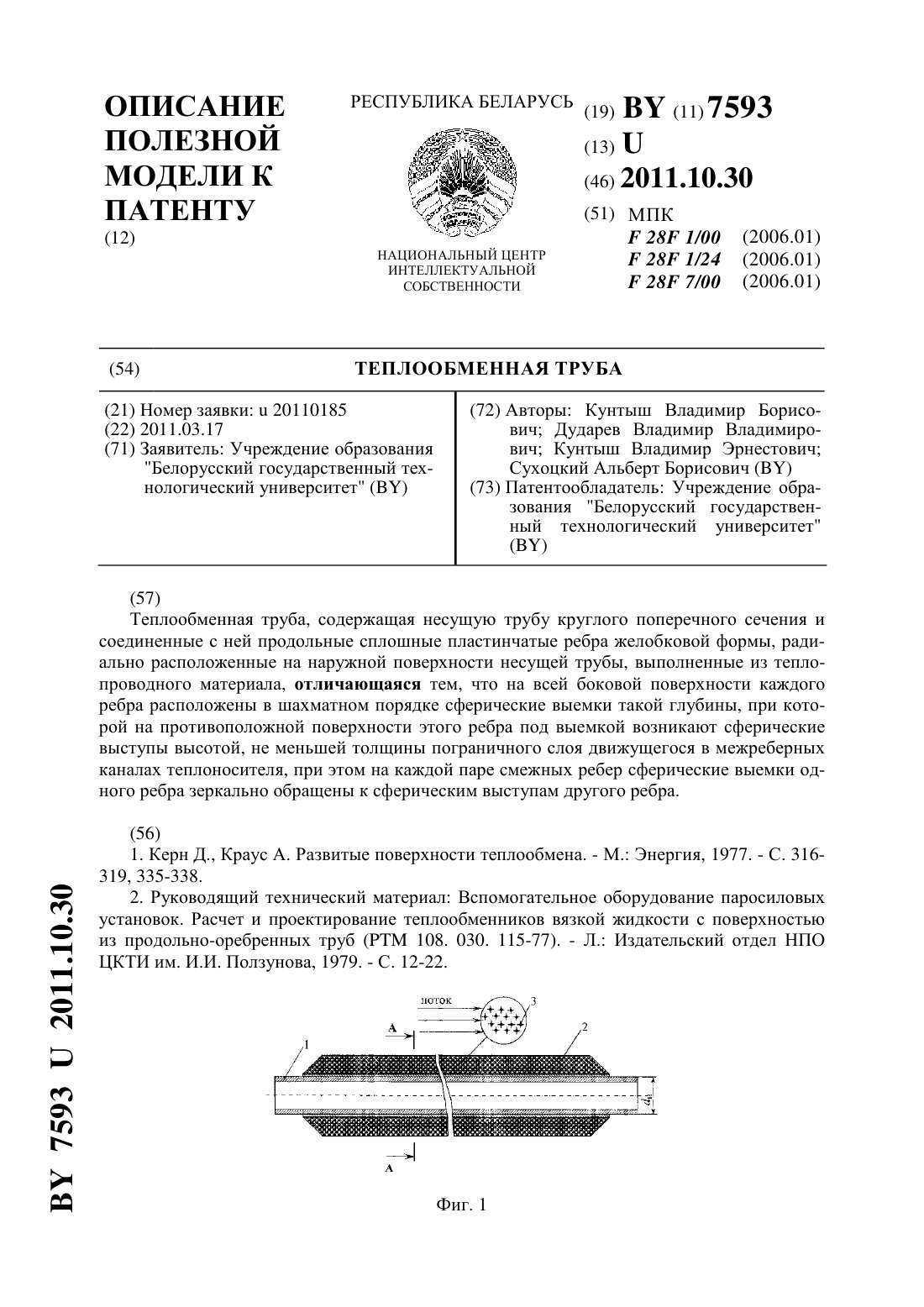

Теплообменная труба
Номер патента: U 7593
Опубликовано: 30.10.2011
Авторы: Кунтыш Владимир Эрнестович, Кунтыш Владимир Борисович, Дударев Владимир Владимирович, Сухоцкий Альберт Борисович
МПК: F28F 7/00, F28F 1/24, F28F 1/00...
Метки: труба, теплообменная
Текст:
...габаритно-массовые показатели регенератора. Однако потенциальные возможности оребрения для интенсификации теплопередачи использованы не в полной мере, так как оребрение 3 75932011.10.30 относится к пассивным интенсификаторам теплообмена, а активные турбулизаторы отсутствуют. За прототип 8 принята теплообменная поверхность, представляющая стальную трубу круглого поперечного сечения с приваренными на ее наружной поверхности равномерно...

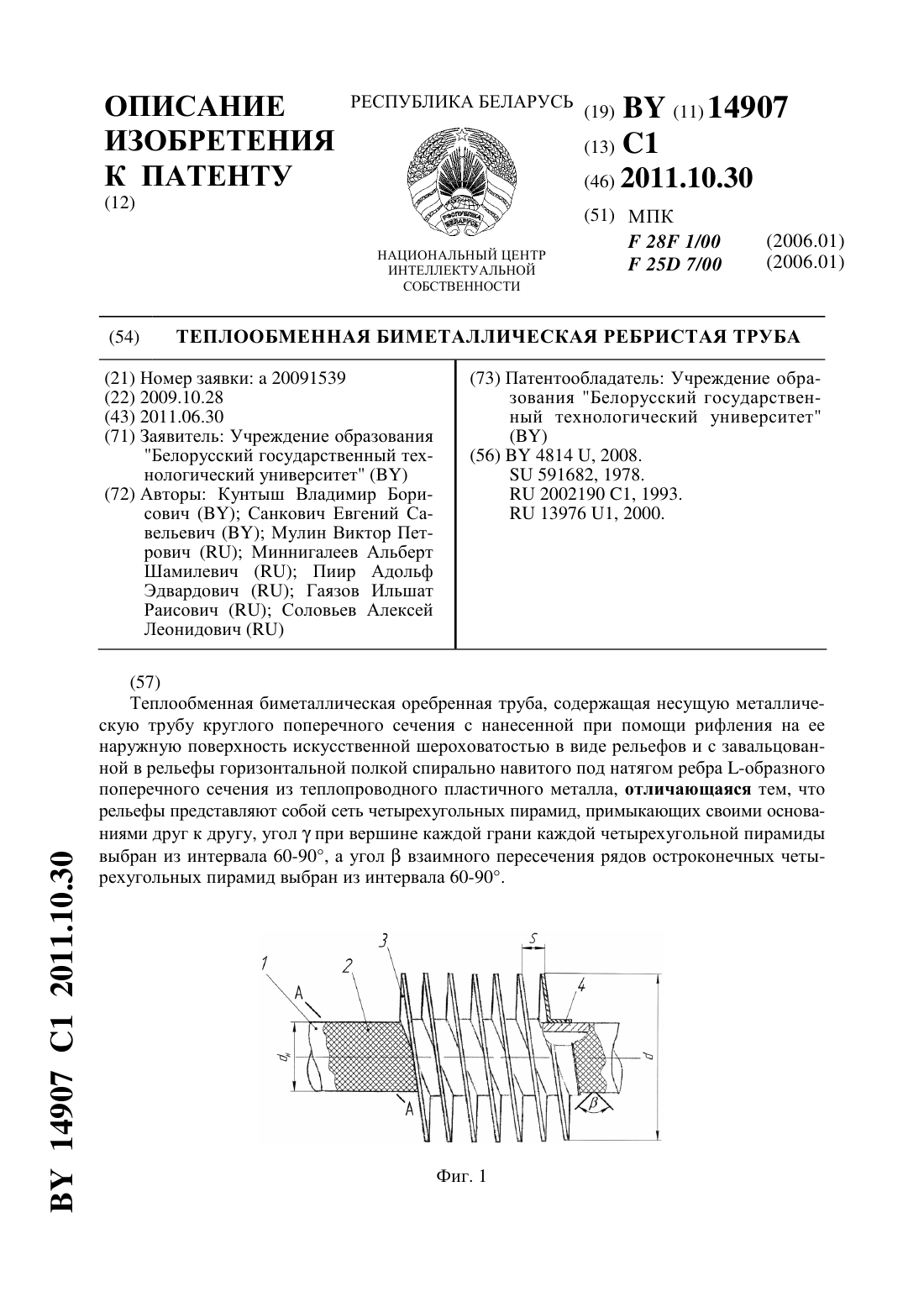

Теплообменная биметаллическая ребристая труба
Номер патента: 14907
Опубликовано: 30.10.2011
Авторы: Мулин Виктор Петрович, Соловьев Алексей Леонидович, Кунтыш Владимир Борисович, Санкович Евгений Савельевич, Гаязов Ильшат Раисович, Пиир Адольф Эдвардович, Миннигалеев Альберт Шамилевич
Метки: ребристая, труба, теплообменная, биметаллическая
Текст:
...значение играет качество и надежность, но не стоимость. Задача изобретения - повышение энергетической эффективности, уменьшение термического контактного сопротивления, расширение температурного диапазона применимости по охлаждающей среде, увеличение коэффициента теплопередачи, повышение технологичности конструкции в серийном производстве. Поставленная задача достигается тем, что теплообменная биметаллическая ребристая труба, содержащая...

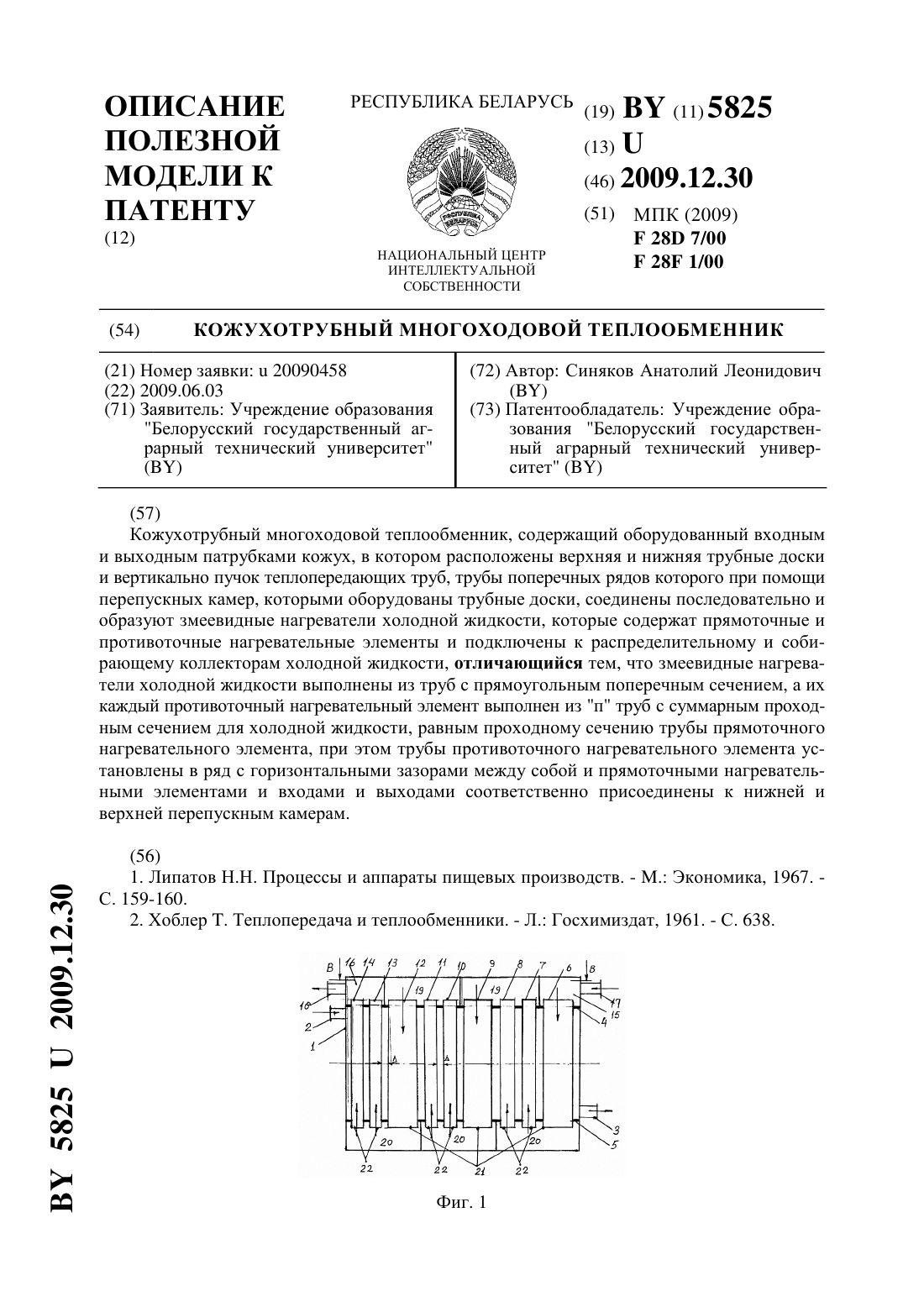

Кожухотрубный многоходовой теплообменник
Номер патента: U 5825
Опубликовано: 30.12.2009
Автор: Синяков Анатолий Леонидович
Метки: кожухотрубный, теплообменник, многоходовой
Текст:
...сечению трубы прямоточного нагревательного элемента,при этом трубы противоточного нагревательного элемента установлены в ряд с горизонтальными зазорами между собой и прямоточными нагревательными элементами и входами и выходами соответственно присоединены к нижней и верхней перепускным камерам. При выполнении змеевидных нагревателей холодной жидкости из труб с прямоугольным поперечным сечением и каждого нагревательного элемента из п...

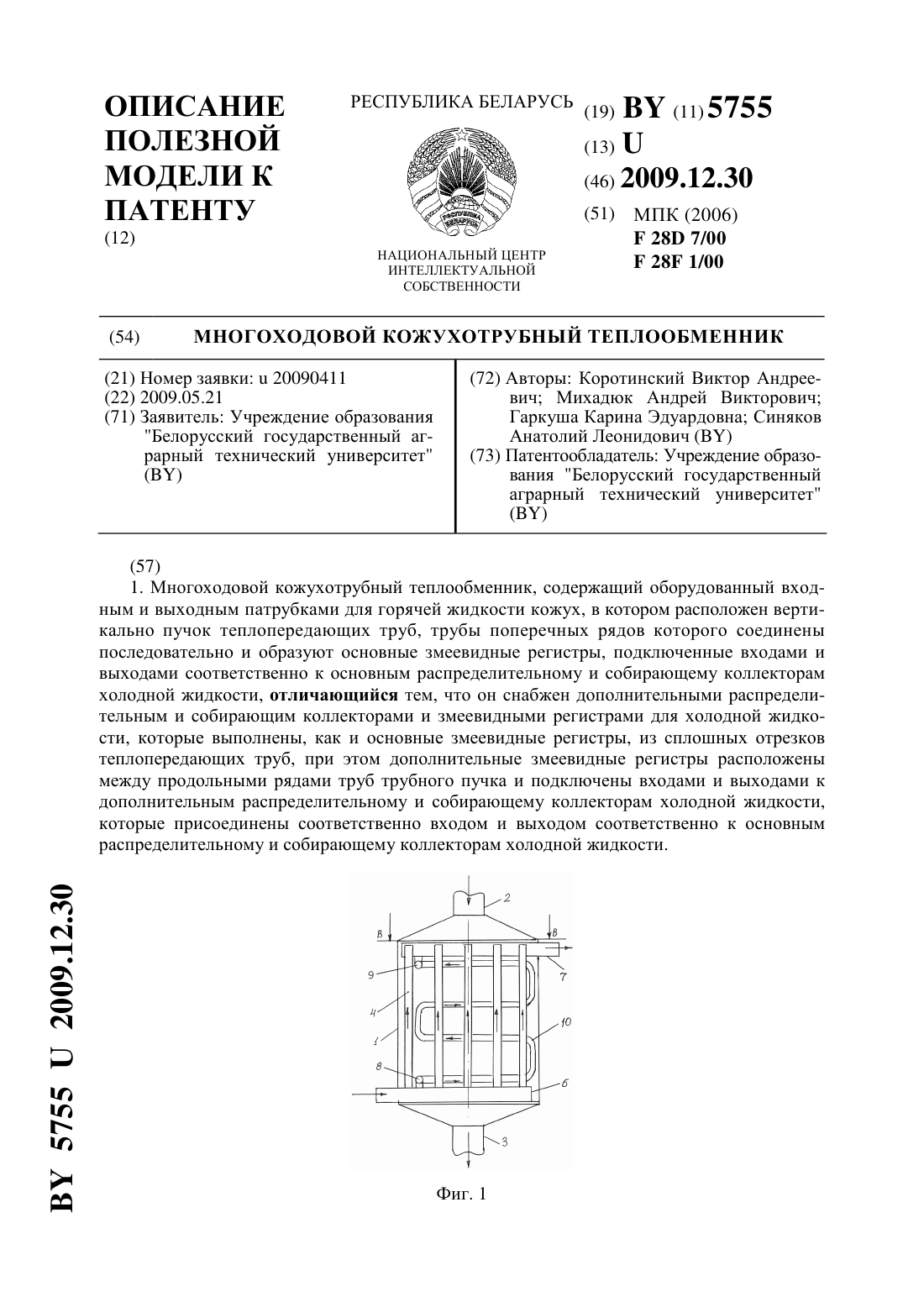

Многоходовой кожухотрубный теплообменник
Номер патента: U 5755
Опубликовано: 30.12.2009
Авторы: Михадюк Андрей Викторович, Коротинский Виктор Андреевич, Синяков Анатолий Леонидович, Гаркуша Карина Эдуардовна
Метки: кожухотрубный, многоходовой, теплообменник
Текст:
...Поставленная задача решается тем, что известный многоходовой кожухотрубный теплообменник, содержащий оборудованный входным и выходным патрубками для горячей жидкости кожух, в котором расположен вертикально пучок теплопередающих труб, трубы поперечных рядов которого соединены последовательно и образуют основные змеевидные регистры, подключенные входами и выходами соответственно к основным распределительному и собирающему коллекторам...

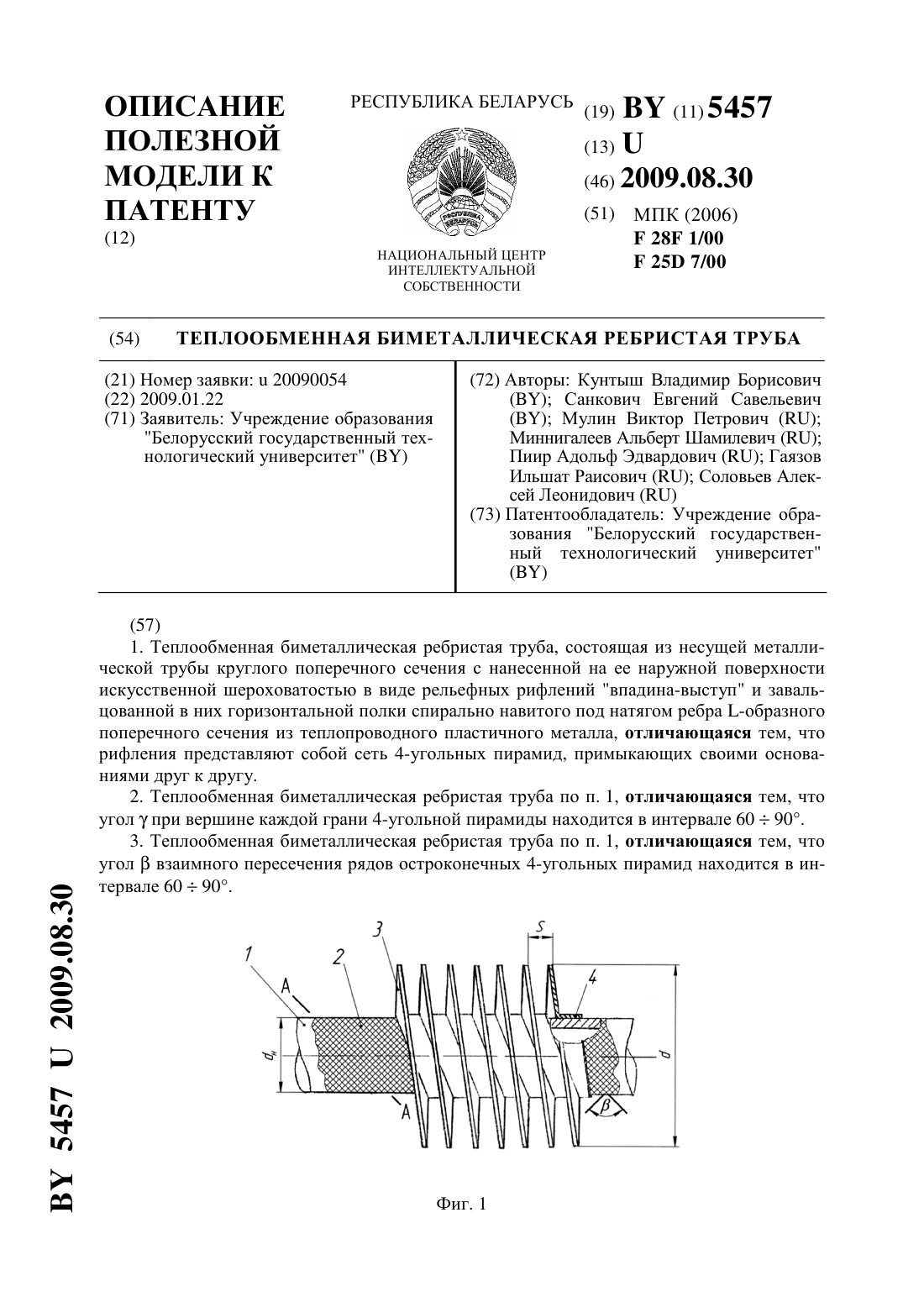

Теплообменная биметаллическая ребристая труба
Номер патента: U 5457
Опубликовано: 30.08.2009
Авторы: Гаязов Ильшат Раисович, Пиир Адольф Эдвардович, Миннигалеев Альберт Шамилевич, Кунтыш Владимир Борисович, Мулин Виктор Петрович, Санкович Евгений Савельевич, Соловьев Алексей Леонидович
Метки: теплообменная, биметаллическая, труба, ребристая
Текст:
...методике 2 отдельных опытных образцов труб с -ребрами с шевронным рифлением оптимальных параметров,изготовленных ЗАО ОКТЯБРЬСКХИММАШ, не позволили достичь надежного значения температуры стенки свыше 290 С и снизить более чем на 35 значение ТКС. Испытанные образцы по геометрическим параметрам ребер и несущей трубы соответствовали трубам АВО 2 с коэффициентом оребрения 22. Этот типоразмер труб имеет наибольшее промышленное применение в трубных...
Профильный теплообменный элемент
Номер патента: 12016
Опубликовано: 30.06.2009
Авторы: Зубович Валерий Станиславович, Лишай Сергей Александрович, Николаевич Александр Иванович
МПК: F28F 1/00
Метки: элемент, теплообменный, профильный
Текст:
...выполнен методом алюминиевого проката, а продольные каналы выполнены треугольного сечения, расположены один около другого и отделены один от другого наклонными перегородками под углом 50. Формирование внутренней многоканальности треугольного сечения обеспечивает турбулизацию движения теплоносителя за счет рассеченности потока внутренними продольными ребрами треугольного сечения. Все это интенсифицирует теплообмен. Профильный теплообменный...

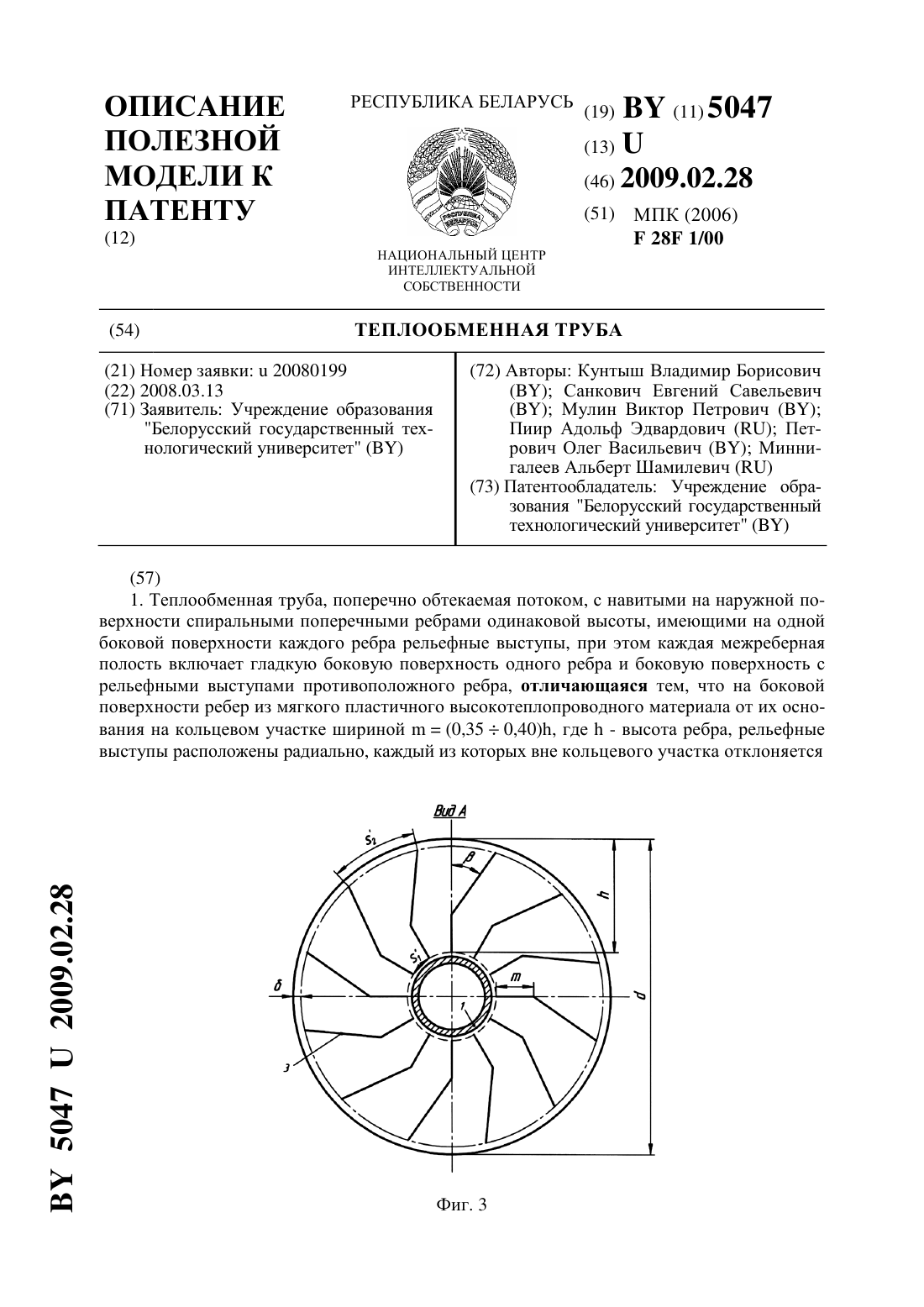

Теплообменная труба
Номер патента: U 5047
Опубликовано: 28.02.2009
Авторы: Миннигалеев Альберт Шамилевич, Пиир Адольф Эдвардович, Петрович Олег Васильевич, Санкович Евгений Савельевич, Мулин Виктор Петрович, Кунтыш Владимир Борисович
МПК: F28F 1/00
Метки: теплообменная, труба
Текст:
...рельефные выступы, которые в итоге формируют зигзагообразный рельеф, при этом высота поперечного сечения радиальных выступов равномерно уменьшается от наибольшей у основания ребра до высоты в сечении перехода их в веерообразные выступы, которая остается одинаковой по всей их длине, но форма поперечного сечения выступов имеет плавные удобообтекаемые очертания,при этом веерообразные выступы заканчиваются на расстоянии (0,850,94) от основания...
Теплообменная ребристая труба
Номер патента: U 4814
Опубликовано: 30.10.2008
Авторы: Володин Виктор Иванович, Санкович Евгений Савельевич, Баранов Георгий Георгиевич, Пиир Адольф Эдвардович, Миннигалеев Альберт Шамилевич, Кунтыш Владимир Борисович, Мулин Виктор Петрович
МПК: F28F 1/00, F25D 7/00, B21C 37/15...
Метки: теплообменная, труба, ребристая
Текст:
...поверхности контактной зоны ребер. При теплоэнергетически целесообразных значениях высоты и шага рельефных рифлений продольно-радиального типа увеличение значения к не превышает 501 по сравнению с этой характеристикой для -ребер с гладким основанием контактных поверхностей. Следовательно, возможности дальнейшего энергетического совершенствования трубы-прототипа исчерпаны и необходимы новые конструкторскотехнические решения в зоне...

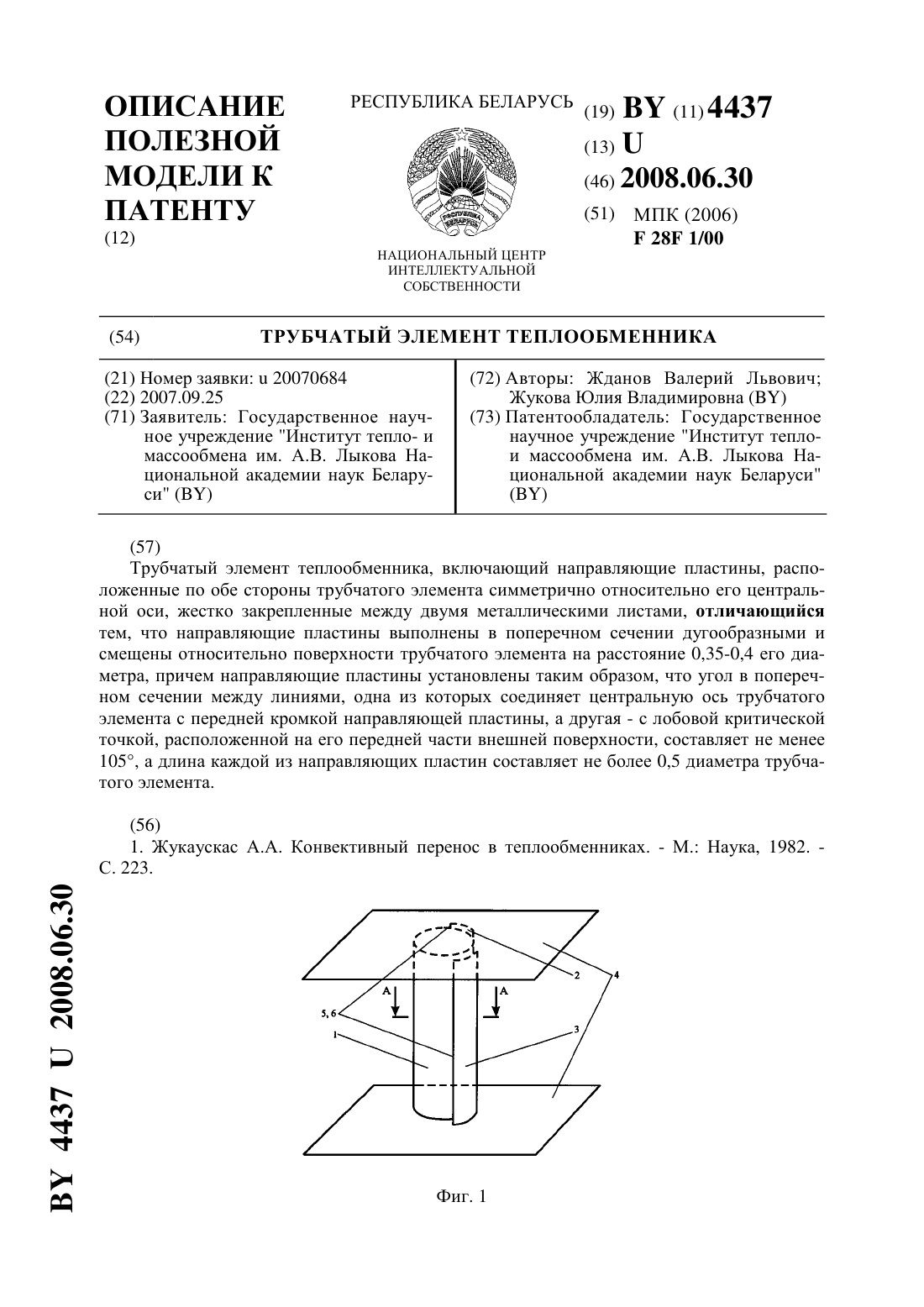

Трубчатый элемент теплообменника
Номер патента: U 4437
Опубликовано: 30.06.2008
Авторы: Жукова Юлия Владимировна, Жданов Валерий Львович
МПК: F28F 1/00
Метки: элемент, трубчатый, теплообменника
Текст:
...чем меньше размер вихрей, тем меньшее разрежение они создают за трубчатым элементом теплообменника, и тем меньше величина знакопеременной нагрузки. На фиг. 1 представлен общий вид предлагаемого трубчатого элемента теплообменника. На фиг. 2 в поперечном сечении показаны форма выполнения направляющих пластин и их расположение. На фиг. 3 представлена зависимость аэродинамического сопротивления трубчатого элемента теплообменника от отношения...
Плоская тепловая труба
Номер патента: U 3495
Опубликовано: 30.04.2007
Авторы: Васильев Леонид Леонардович, Васильев Леонард Леонидович, Куликовский Вадим Казимирович
МПК: F28F 1/00
Метки: труба, тепловая, плоская
Текст:
...тепловой мощности. Задачей предлагаемой полезной модели является обеспечение высокой теплопередающей способности, эффективной работы с любой ориентацией, отсутствие горячих пятен в условиях точечного подвода и стока тепла, высокая изотермичность в широком диапазоне тепловых нагрузок. Задача решается за счет того, что плоская тепловая труба, содержащая корпус, теплоноситель, зоны испарения, транспорта и конденсации, согласно предлагаемому...

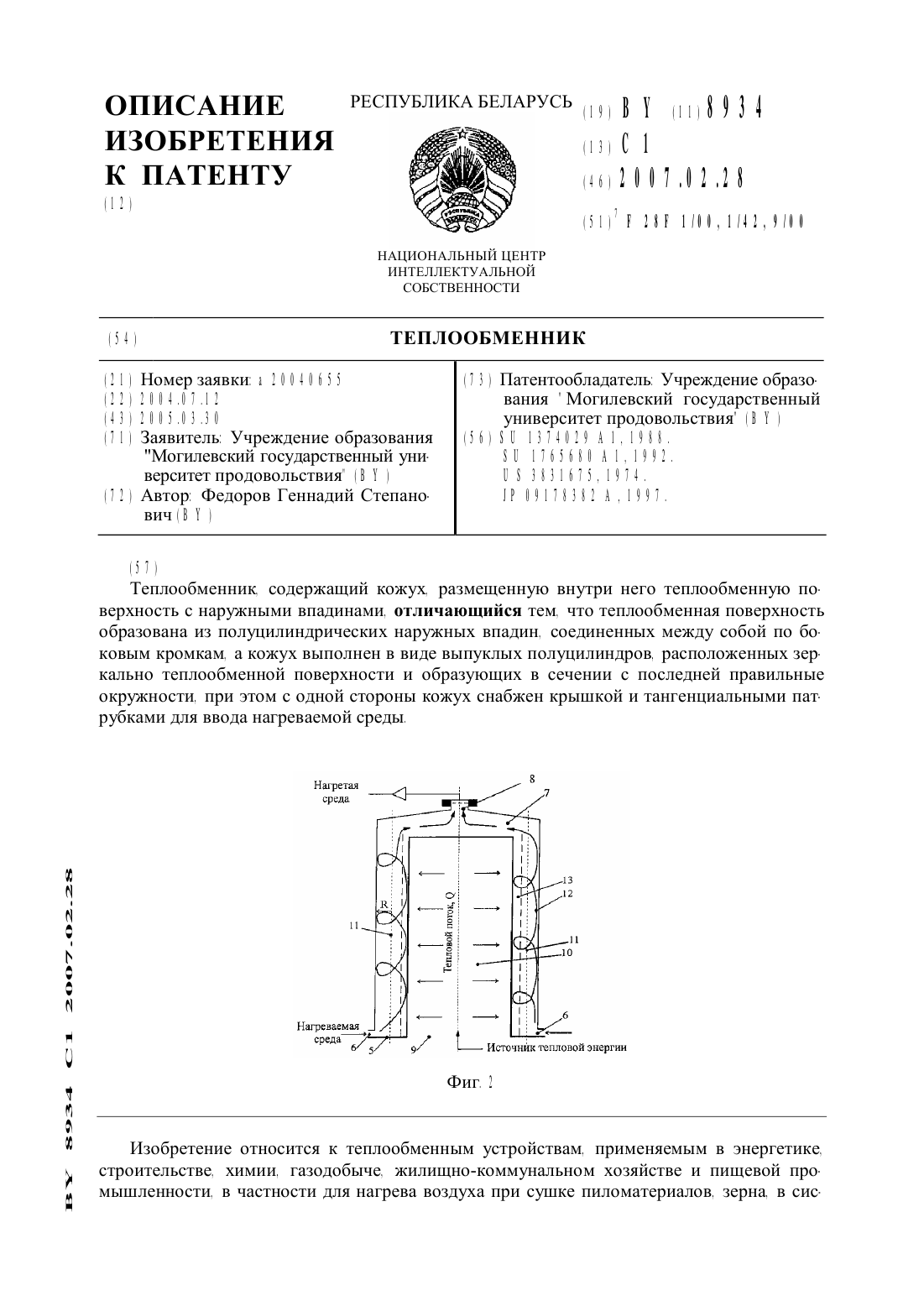

Теплообменник
Номер патента: 8934
Опубликовано: 28.02.2007
Автор: Федоров Геннадий Степанович
МПК: F28F 1/42, F28F 1/00, F28F 9/00...
Метки: теплообменник
Текст:
...омывающей теплообменную поверхность вращающимся винтовым потоком. образуется тепловой пограничный слой. имеющий существенно большую температуру. чем основной объем среды. т.е. значительно меньшую плотность Вследствие этого тепловой пограничный слой непрерывноИ во всех точках теплообменной поверхности отрывается от нее И перемещается спиральными потоками в область разряжения. т.е. в центр вихря А по условию неразрывности более холодные...

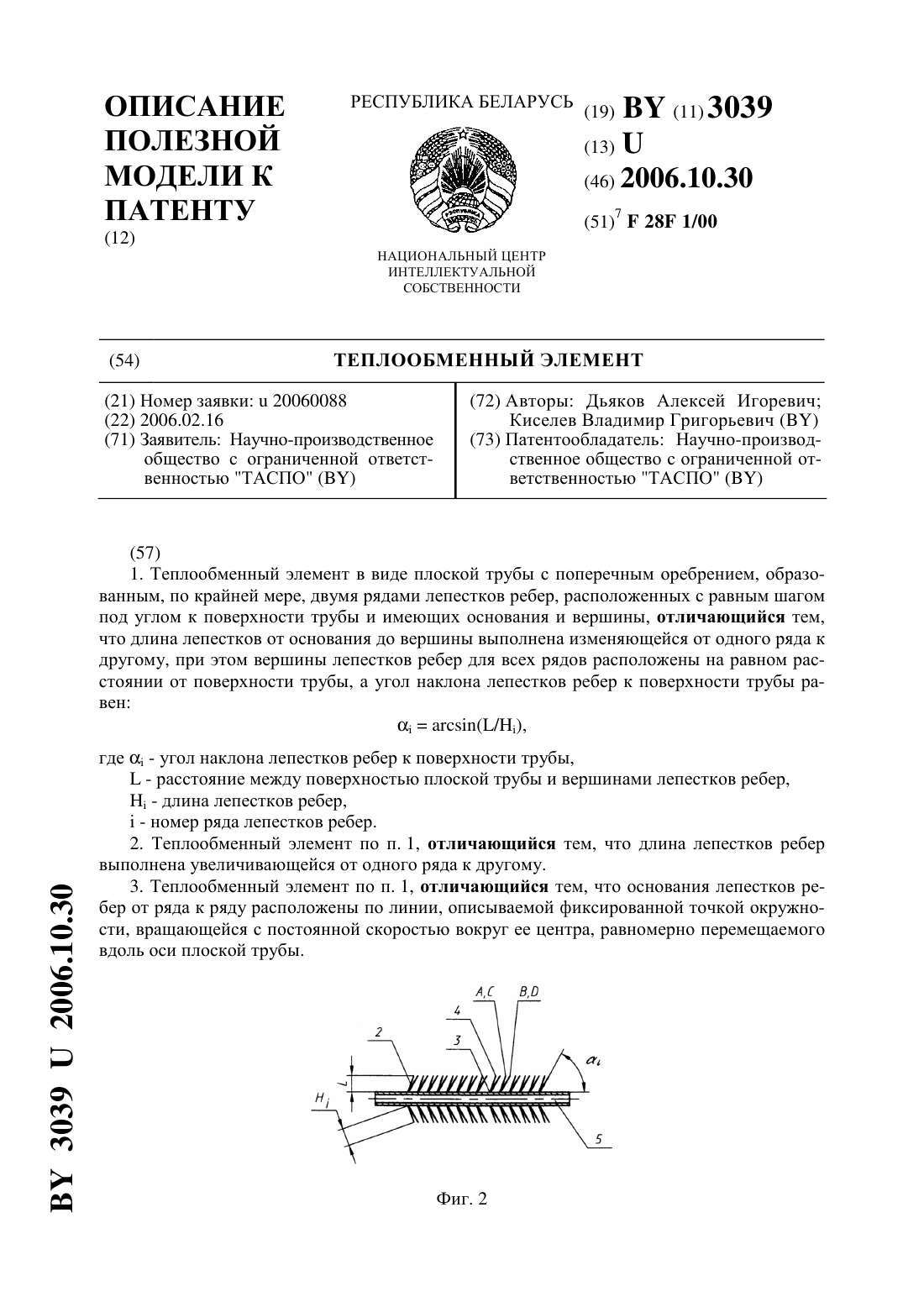

Теплообменный элемент
Номер патента: U 3039
Опубликовано: 30.10.2006
Авторы: Дьяков Алексей Игоревич, Киселев Владимир Григорьевич
МПК: F28F 1/00
Метки: элемент, теплообменный
Текст:
...ряду на фиг. 4 - фронтальный вид размещения наклонных лепестков ребер на плоской трубе,изображенной на фиг. 3 на фиг. 5 - вид на оребренную поверхность плоской трубы с рядами лепестков ребер,основания которых расположены по линии, описываемой фиксированной точкой окружности, вращающейся с постоянной скоростью вокруг ее центра, равномерно перемещаемого вдоль оси плоской трубы на фиг. 6 - вид на оребренную поверхность плоской трубы с рядами...

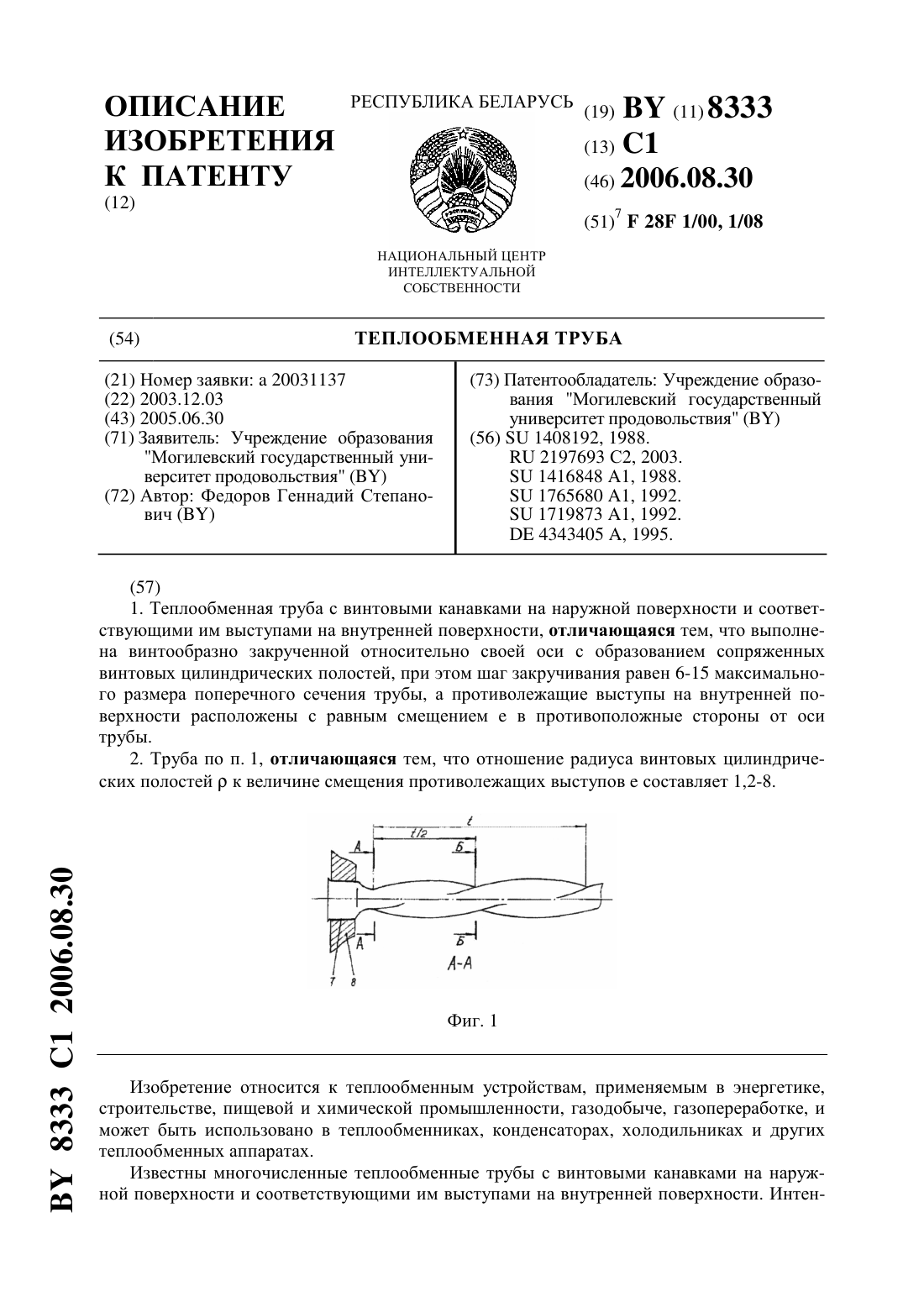

Теплообменная труба
Номер патента: 8333
Опубликовано: 30.08.2006
Автор: Федоров Геннадий Степанович
Метки: теплообменная, труба
Текст:
...его мощность и, как следует из фундаментального закона сохранения момента количества движения, обеспечивается интенсивный сброс газа из ядра потока в обе винтовые цилиндрические полости. Такое соотношение целесообразно применять при компоновке трубного пучка из труб малых диаметров и при высокой интенсивности теплоотдачи. И наоборот, при значении /е 8 объем и мощность кругового вихря уменьшаются. Его целесообразно применять для...

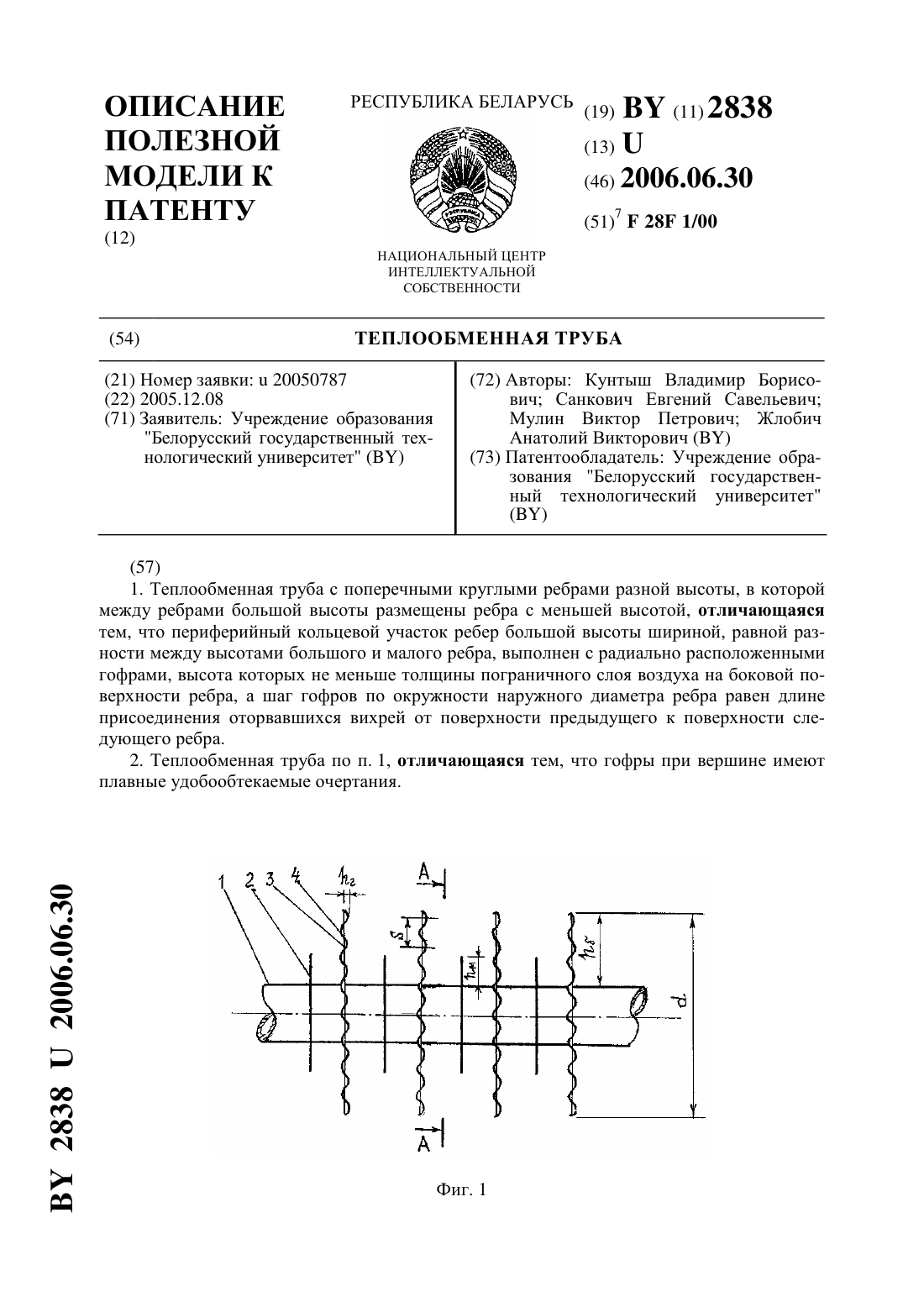

Теплообменная труба
Номер патента: U 2838
Опубликовано: 30.06.2006
Авторы: Кунтыш Владимир Борисович, Санкович Евгений Савельевич, Мулин Виктор Петрович, Жлобич Анатолий Викторович
МПК: F28F 1/00
Метки: труба, теплообменная
Текст:
...углом к потоку воздуха, движущемуся в межреберных каналах. Отогнутые концы являются действенными (активными) интенсификаторами теплоотдачи трубы, разрушающими пограничный слой воздуха и создающими вихревое движение его. Тепловая эффективность такой трубы на 1015 выше гладкоребристой трубы до рассечки (разрезки) ребер. Шаг ребер труб промышленных теплообменников невелик и составляет 2,33,5 мм. Это ограничивает высоту разрезки ребра...

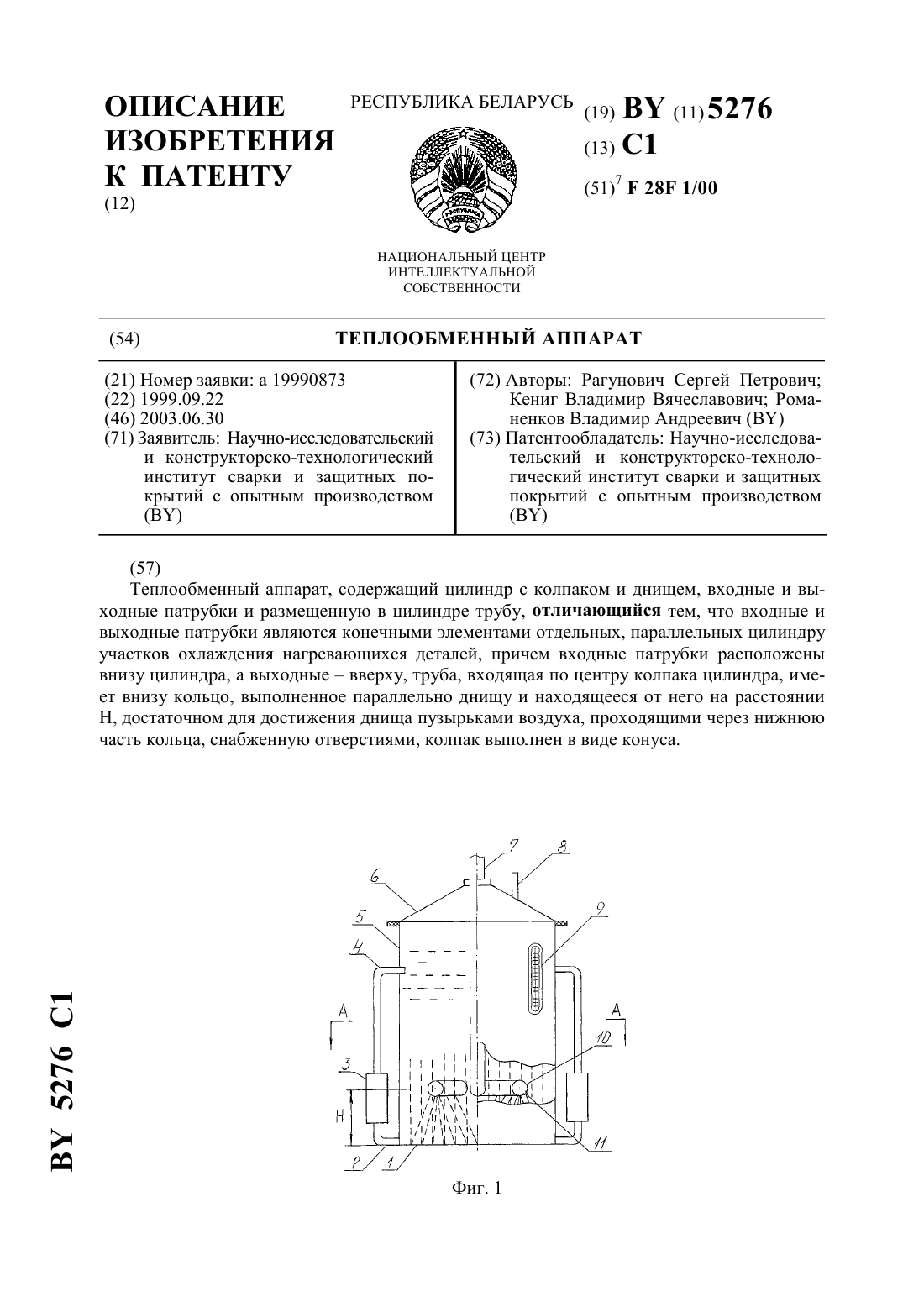

Теплообменный аппарат
Номер патента: 5276
Опубликовано: 30.06.2003
Авторы: Кениг Владимир Вячеславович, Романенков Владимир Андреевич, Рагунович Сергей Петрович
МПК: F28F 1/00
Метки: теплообменный, аппарат
Текст:
...крепятся входные патрубки 2 с участками охлаждения 3 нагревающихся деталей, выходные патрубки 4 крепятся к верхней части цилиндра 5, которую увенчивает конусный колпак 6 по центру колпака проходит труба 7, в верхней же части цилиндра размещены канал 8 для воздуха и водомерное стекло 9. В нижней части цилиндра, параллельно днищу, расположено кольцо 10 (продолжение трубы 7) с отверстиями 11 в нижней части. Цилиндр имеет слив в канализацию...
