Теплообменник

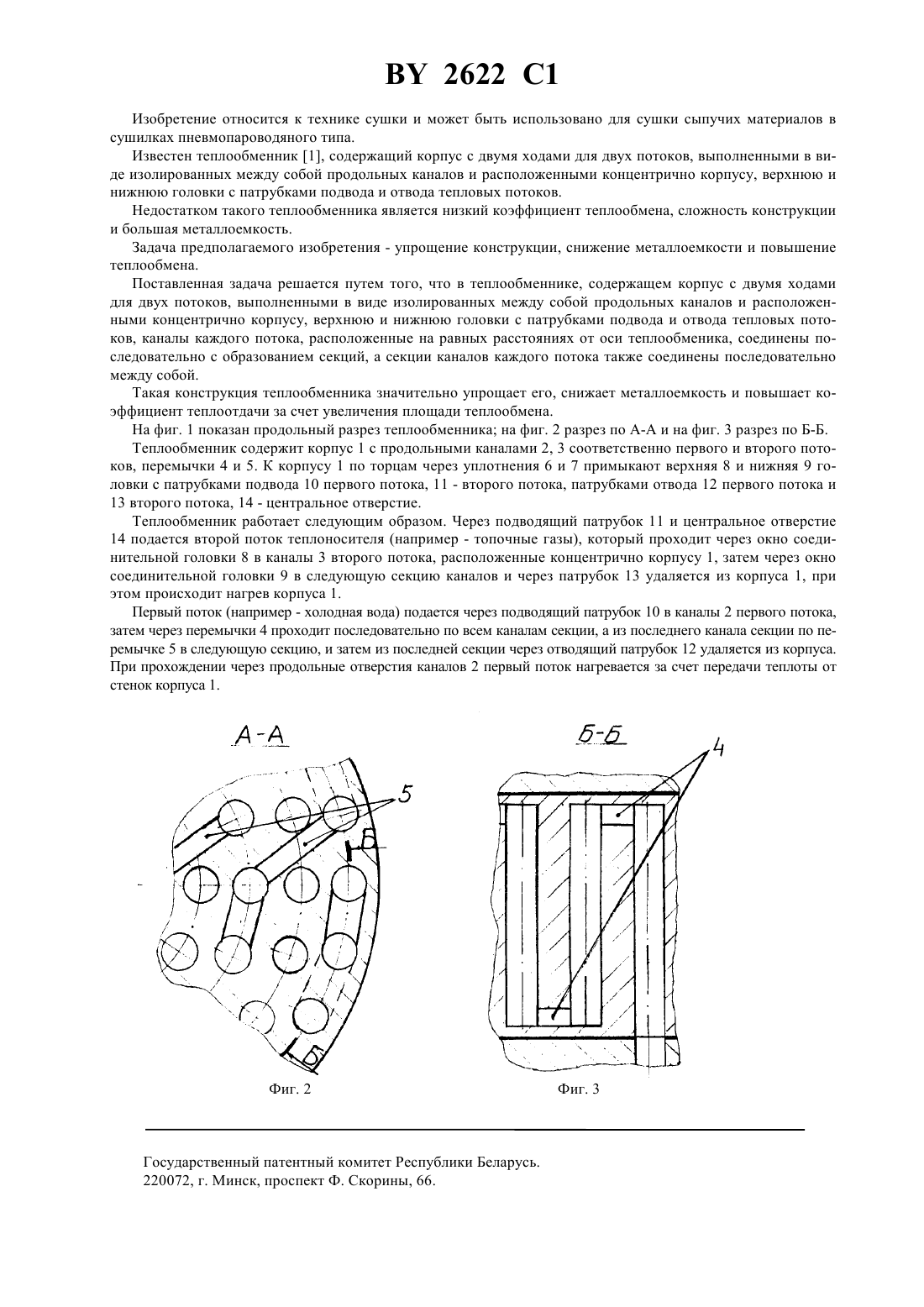

28 9/02 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Теплообменник, содержащий корпус с двумя ходами для двух потоков, выполненными в виде изолированных между собой продольных каналов и расположенными концентрично корпусу, верхнюю и нижнюю головки с патрубками подвода и отвода тепловых потоков, отличающийся тем, что каналы каждого потока,расположенные на равных расстояниях от оси теплообменника, соединены последовательно с образованием секций, а секции каналов каждого потока также соединены последовательно между собой. 2622 1 Изобретение относится к технике сушки и может быть использовано для сушки сыпучих материалов в сушилках пневмопароводяного типа. Известен теплообменник 1, содержащий корпус с двумя ходами для двух потоков, выполненными в виде изолированных между собой продольных каналов и расположенными концентрично корпусу, верхнюю и нижнюю головки с патрубками подвода и отвода тепловых потоков. Недостатком такого теплообменника является низкий коэффициент теплообмена, сложность конструкции и большая металлоемкость. Задача предполагаемого изобретения - упрощение конструкции, снижение металлоемкости и повышение теплообмена. Поставленная задача решается путем того, что в теплообменнике, содержащем корпус с двумя ходами для двух потоков, выполненными в виде изолированных между собой продольных каналов и расположенными концентрично корпусу, верхнюю и нижнюю головки с патрубками подвода и отвода тепловых потоков, каналы каждого потока, расположенные на равных расстояниях от оси теплообменика, соединены последовательно с образованием секций, а секции каналов каждого потока также соединены последовательно между собой. Такая конструкция теплообменника значительно упрощает его, снижает металлоемкость и повышает коэффициент теплоотдачи за счет увеличения площади теплообмена. На фиг. 1 показан продольный разрез теплообменника на фиг. 2 разрез по А-А и на фиг. 3 разрез по Б-Б. Теплообменник содержит корпус 1 с продольными каналами 2, 3 соответственно первого и второго потоков, перемычки 4 и 5. К корпусу 1 по торцам через уплотнения 6 и 7 примыкают верхняя 8 и нижняя 9 головки с патрубками подвода 10 первого потока, 11 - второго потока, патрубками отвода 12 первого потока и 13 второго потока, 14 - центральное отверстие. Теплообменник работает следующим образом. Через подводящий патрубок 11 и центральное отверстие 14 подается второй поток теплоносителя (например - топочные газы), который проходит через окно соединительной головки 8 в каналы 3 второго потока, расположенные концентрично корпусу 1, затем через окно соединительной головки 9 в следующую секцию каналов и через патрубок 13 удаляется из корпуса 1, при этом происходит нагрев корпуса 1. Первый поток (например - холодная вода) подается через подводящий патрубок 10 в каналы 2 первого потока,затем через перемычки 4 проходит последовательно по всем каналам секции, а из последнего канала секции по перемычке 5 в следующую секцию, и затем из последней секции через отводящий патрубок 12 удаляется из корпуса. При прохождении через продольные отверстия каналов 2 первый поток нагревается за счет передачи теплоты от стенок корпуса 1. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
