Теплообменник кожухотрубчатый

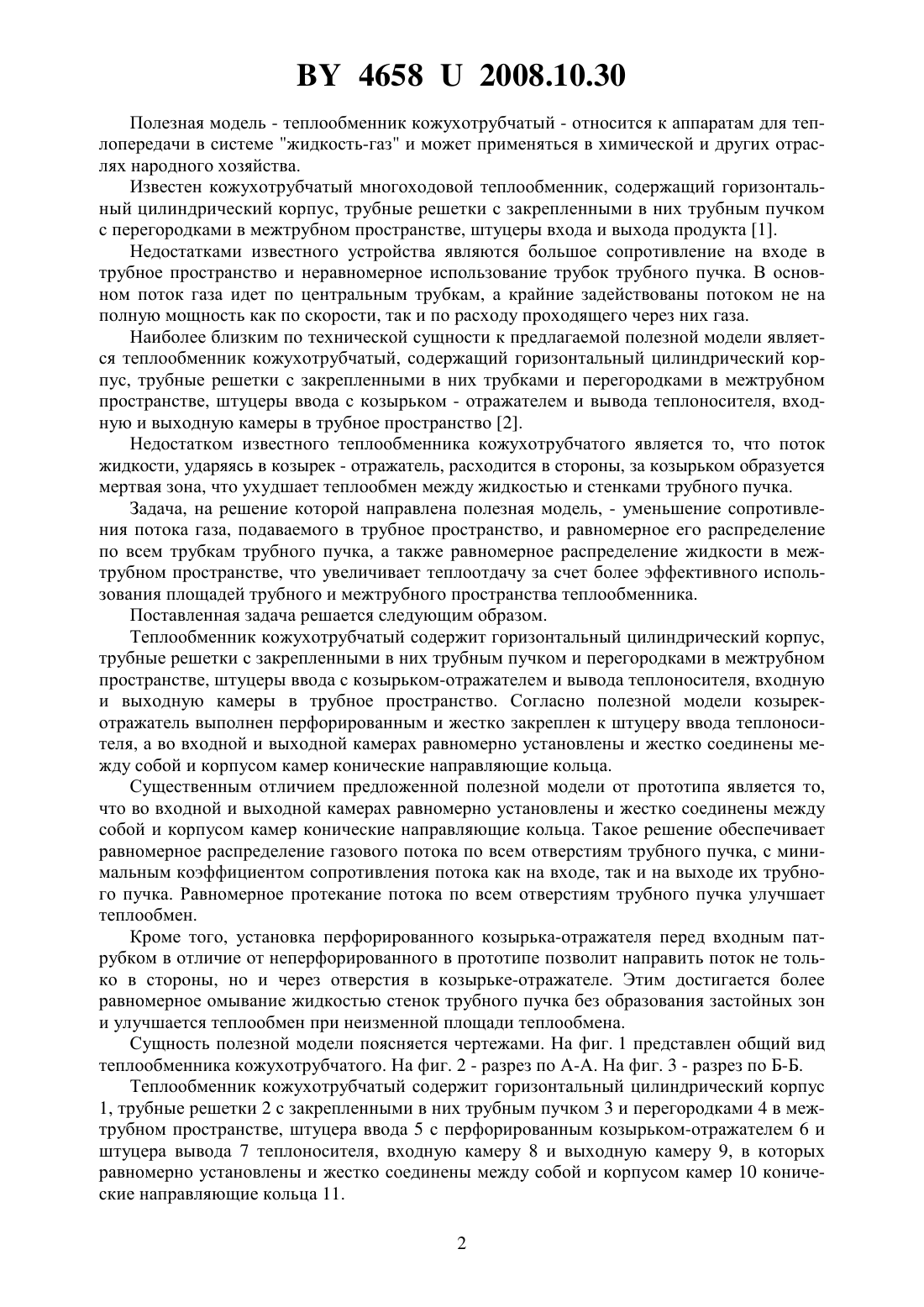

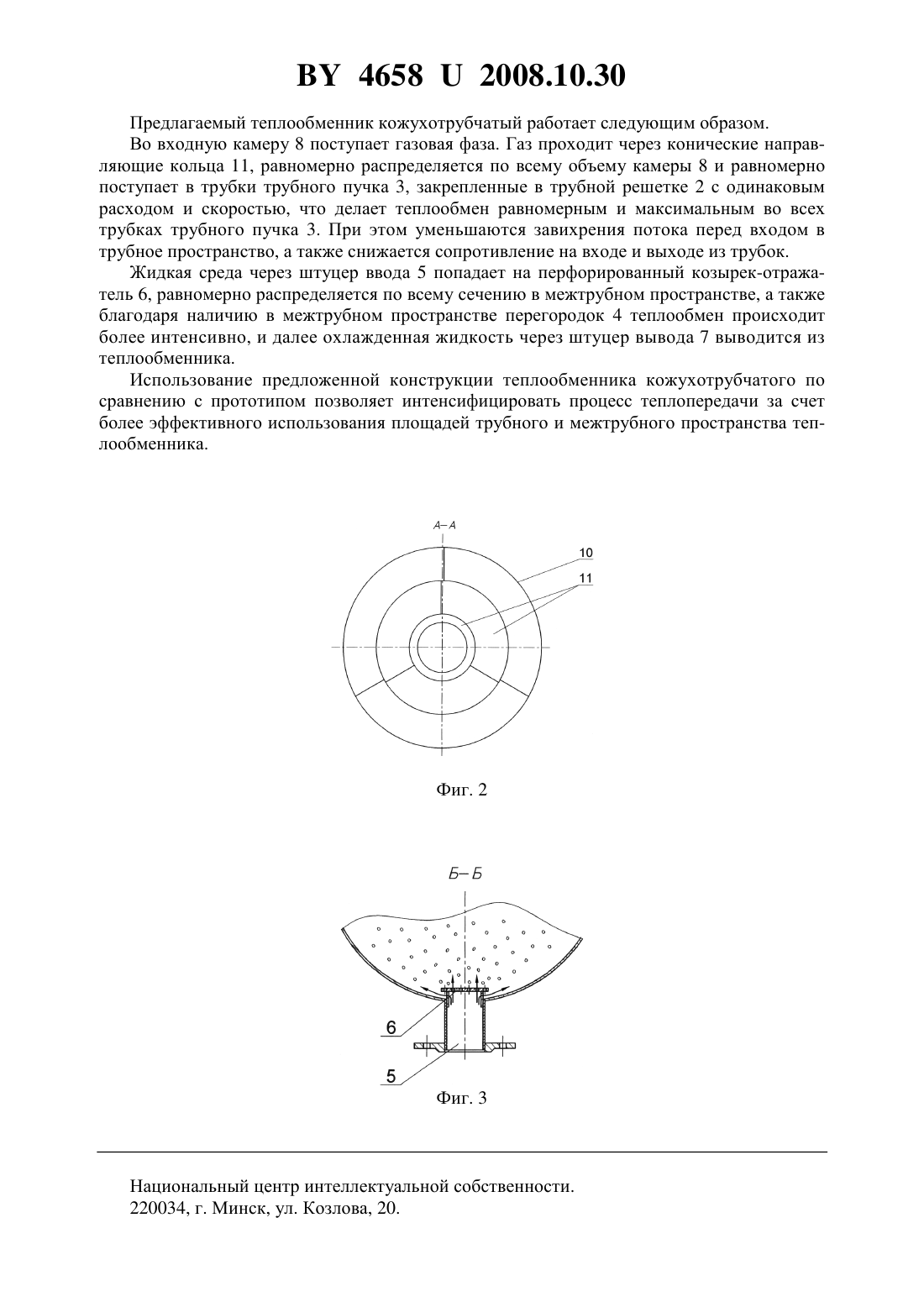

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Пузнянский Леонид Мишаельевич Лобань Константин Архипович Иванов Геннадий Борисович Пасиков Петр Викторович Карбовец Леонид Федорович Галин Геннадий Борисович Лакомкин Александр Андреевич Атрощенко Владимир Николаевич(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Теплообменник кожухотрубчатый, содержащий горизонтальный цилиндрический корпус, трубные решетки с закрепленными в них трубками и перегородками в межтрубном пространстве, штуцеры ввода с козырьком-отражателем и вывода теплоносителя, входную и выходную камеры в трубное пространство, отличающийся тем, что козырекотражатель выполнен перфорированным и жестко закреплен к штуцеру ввода теплоносителя, а во входной и выходной камерах равномерно установлены и жестко соединены между собой и корпусом камер конические направляющие кольца. 46582008.10.30 Полезная модель - теплообменник кожухотрубчатый - относится к аппаратам для теплопередачи в системе жидкость-газ и может применяться в химической и других отраслях народного хозяйства. Известен кожухотрубчатый многоходовой теплообменник, содержащий горизонтальный цилиндрический корпус, трубные решетки с закрепленными в них трубным пучком с перегородками в межтрубном пространстве, штуцеры входа и выхода продукта 1. Недостатками известного устройства являются большое сопротивление на входе в трубное пространство и неравномерное использование трубок трубного пучка. В основном поток газа идет по центральным трубкам, а крайние задействованы потоком не на полную мощность как по скорости, так и по расходу проходящего через них газа. Наиболее близким по технической сущности к предлагаемой полезной модели является теплообменник кожухотрубчатый, содержащий горизонтальный цилиндрический корпус, трубные решетки с закрепленными в них трубками и перегородками в межтрубном пространстве, штуцеры ввода с козырьком - отражателем и вывода теплоносителя, входную и выходную камеры в трубное пространство 2. Недостатком известного теплообменника кожухотрубчатого является то, что поток жидкости, ударяясь в козырек - отражатель, расходится в стороны, за козырьком образуется мертвая зона, что ухудшает теплообмен между жидкостью и стенками трубного пучка. Задача, на решение которой направлена полезная модель, - уменьшение сопротивления потока газа, подаваемого в трубное пространство, и равномерное его распределение по всем трубкам трубного пучка, а также равномерное распределение жидкости в межтрубном пространстве, что увеличивает теплоотдачу за счет более эффективного использования площадей трубного и межтрубного пространства теплообменника. Поставленная задача решается следующим образом. Теплообменник кожухотрубчатый содержит горизонтальный цилиндрический корпус,трубные решетки с закрепленными в них трубным пучком и перегородками в межтрубном пространстве, штуцеры ввода с козырьком-отражателем и вывода теплоносителя, входную и выходную камеры в трубное пространство. Согласно полезной модели козырекотражатель выполнен перфорированным и жестко закреплен к штуцеру ввода теплоносителя, а во входной и выходной камерах равномерно установлены и жестко соединены между собой и корпусом камер конические направляющие кольца. Существенным отличием предложенной полезной модели от прототипа является то,что во входной и выходной камерах равномерно установлены и жестко соединены между собой и корпусом камер конические направляющие кольца. Такое решение обеспечивает равномерное распределение газового потока по всем отверстиям трубного пучка, с минимальным коэффициентом сопротивления потока как на входе, так и на выходе их трубного пучка. Равномерное протекание потока по всем отверстиям трубного пучка улучшает теплообмен. Кроме того, установка перфорированного козырька-отражателя перед входным патрубком в отличие от неперфорированного в прототипе позволит направить поток не только в стороны, но и через отверстия в козырьке-отражателе. Этим достигается более равномерное омывание жидкостью стенок трубного пучка без образования застойных зон и улучшается теплообмен при неизменной площади теплообмена. Сущность полезной модели поясняется чертежами. На фиг. 1 представлен общий вид теплообменника кожухотрубчатого. На фиг. 2 - разрез по А-А. На фиг. 3 - разрез по Б-Б. Теплообменник кожухотрубчатый содержит горизонтальный цилиндрический корпус 1, трубные решетки 2 с закрепленными в них трубным пучком 3 и перегородками 4 в межтрубном пространстве, штуцера ввода 5 с перфорированным козырьком-отражателем 6 и штуцера вывода 7 теплоносителя, входную камеру 8 и выходную камеру 9, в которых равномерно установлены и жестко соединены между собой и корпусом камер 10 конические направляющие кольца 11. 2 46582008.10.30 Предлагаемый теплообменник кожухотрубчатый работает следующим образом. Во входную камеру 8 поступает газовая фаза. Газ проходит через конические направляющие кольца 11, равномерно распределяется по всему объему камеры 8 и равномерно поступает в трубки трубного пучка 3, закрепленные в трубной решетке 2 с одинаковым расходом и скоростью, что делает теплообмен равномерным и максимальным во всех трубках трубного пучка 3. При этом уменьшаются завихрения потока перед входом в трубное пространство, а также снижается сопротивление на входе и выходе из трубок. Жидкая среда через штуцер ввода 5 попадает на перфорированный козырек-отражатель 6, равномерно распределяется по всему сечению в межтрубном пространстве, а также благодаря наличию в межтрубном пространстве перегородок 4 теплообмен происходит более интенсивно, и далее охлажденная жидкость через штуцер вывода 7 выводится из теплообменника. Использование предложенной конструкции теплообменника кожухотрубчатого по сравнению с прототипом позволяет интенсифицировать процесс теплопередачи за счет более эффективного использования площадей трубного и межтрубного пространства теплообменника. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
