C25F 3/00 — Электролитические способы травления или полирования

Номер патента: 16723

Опубликовано: 30.12.2012

Авторы: Паршуто Александр Эрнстович, Королев Александр Юрьевич, Алексеев Юрий Геннадьевич, Кособуцкий Александр Антонович, Нисс Владимир Семенович, Минченя Владимир Тимофеевич, Бумай Юрий Александрович

МПК: C25F 3/00

Метки: электролитно-плазменной, обработки, устройство, длинномерного, изделия

Текст:

...длинномерного изделия и закрепленную в изолирующем корпусе,расположенном с возможностью продольного перемещения в стенке ванны, кроме того,на ванне закреплена направляющая, на которой установлена каретка, которая содержит блок управления приводом перемещения каретки, связанной с датчиком контроля текущего размера обрабатываемого длинномерного изделия, который посредством гофрированного изолирующего чехла связан с закрепленным на...

Номер патента: 16101

Опубликовано: 30.08.2012

Авторы: Кревсун Эдуард Павлович, Куликов Иван Семенович

МПК: B23H 3/04, B23H 7/26, B23H 3/00...

Метки: обработки, токопроводящего, устройство, электролитно-плазменной, изделия

Текст:

...недостаток большая электрическая мощность и металлоемкость электротехнического оборудования. Задачей настоящего изобретения является создание устройства для электролитноплазменной обработки токопроводящих изделий, позволяющего существенно уменьшить электрическую мощность и металлоемкость электротехнического оборудования, а также значительно улучшить качество обработки. Поставленная задача решается тем, что в устройстве для...

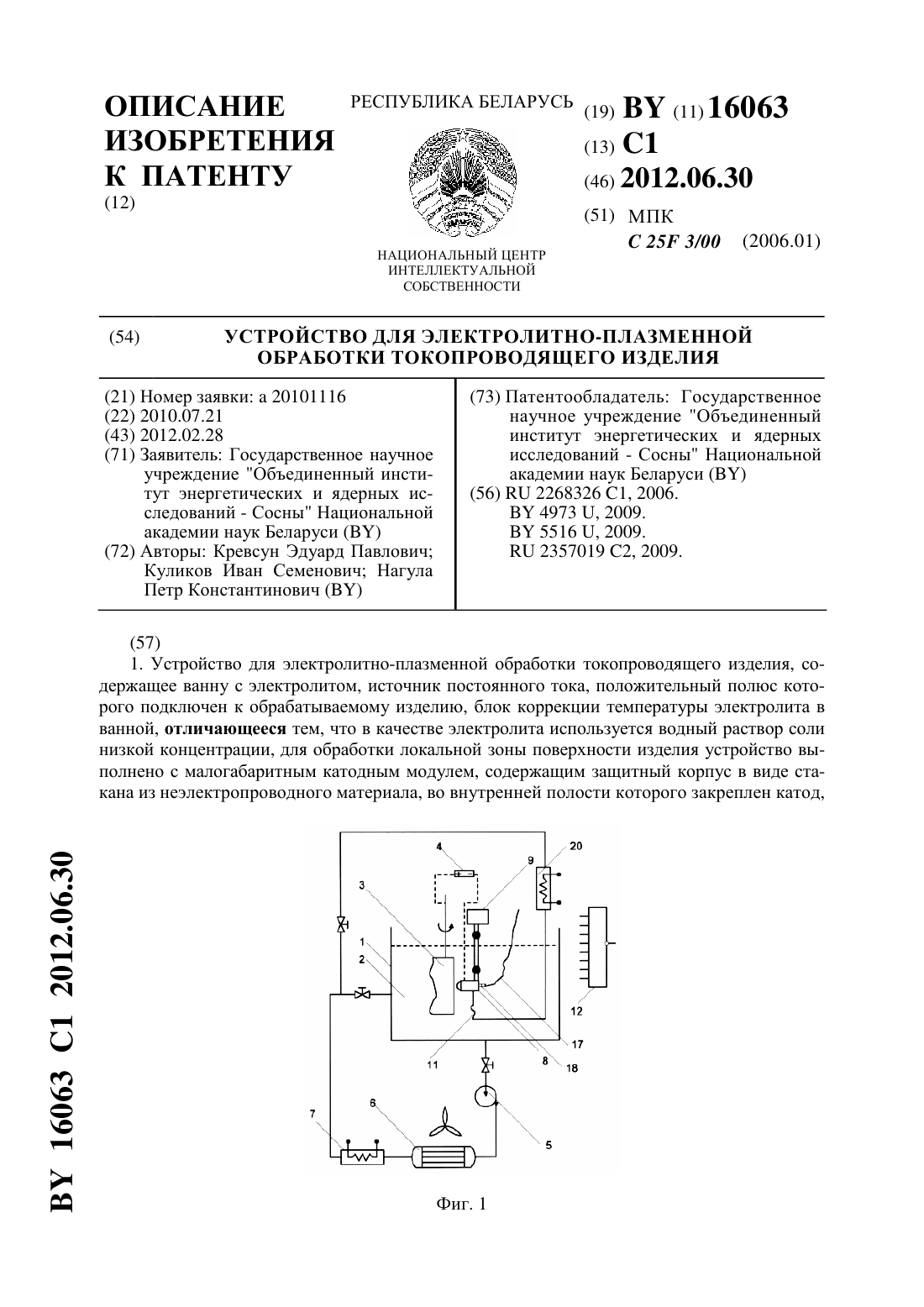

Номер патента: 16063

Опубликовано: 30.06.2012

Авторы: Нагула Петр Константинович, Кревсун Эдуард Павлович, Куликов Иван Семенович

МПК: C25F 3/00

Метки: устройство, электролитно-плазменной, обработки, изделия, токопроводящего

Текст:

...полость прошедшего через нагреватель электролита с последующей подачей данного электролита через отверстия в катоде и выходное отверстие насадки к поверхности обрабатываемого изделия, закреплен на исполнительном механизме проышленного робота. Кроме того, источник нагрева локальной зоны поверхности обрабатываемого изделия выполнен в виде лазера или индуктора высокочастотного нагрева. 2 16063 1 2012.06.30 На фиг. 1 изображена схемаобщего...

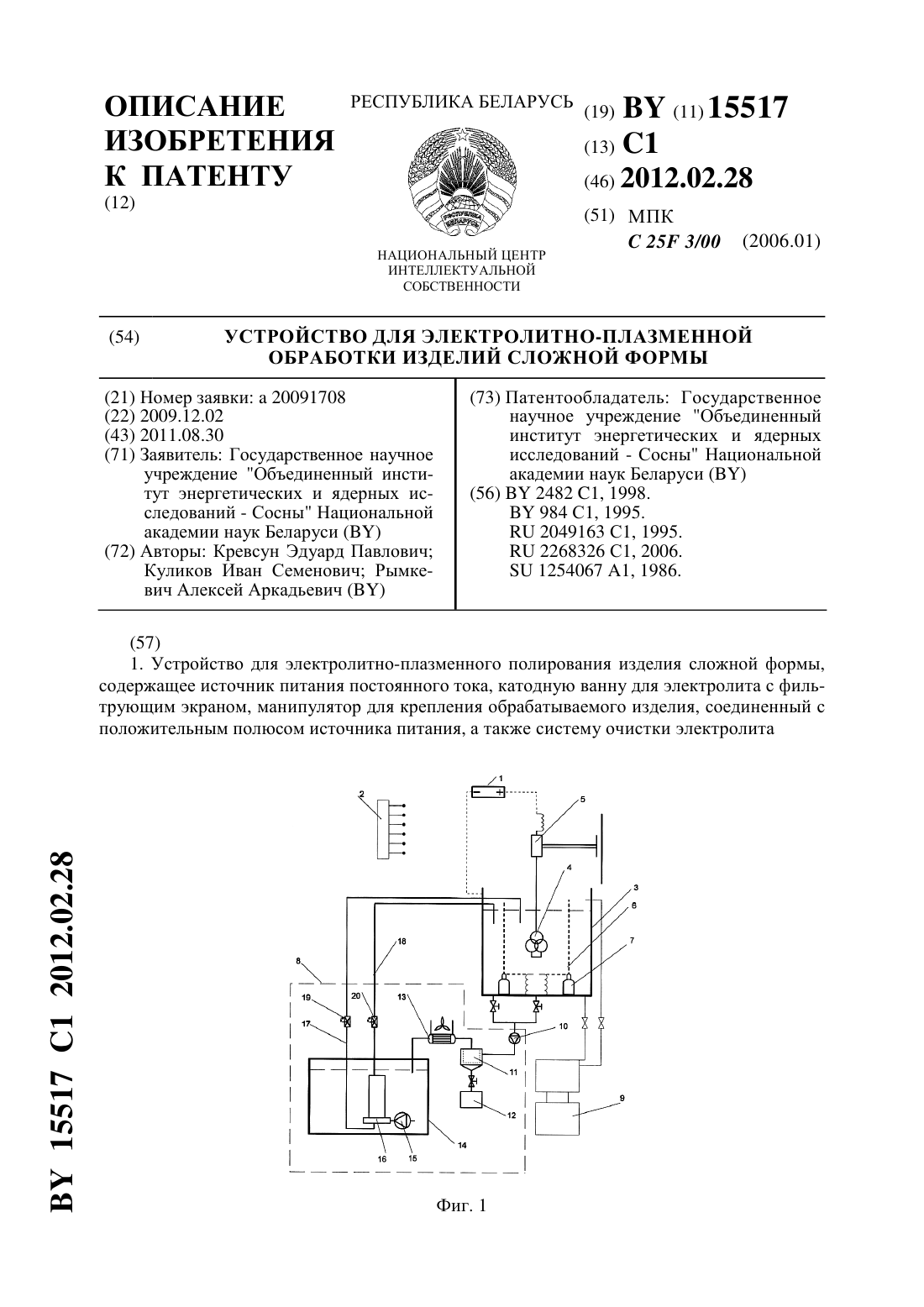

Номер патента: 15517

Опубликовано: 28.02.2012

Авторы: Куликов Иван Семенович, Рымкевич Алексей Аркадьевич, Кревсун Эдуард Павлович

МПК: C25F 3/00

Метки: формы, сложной, электролитно-плазменной, изделий, устройство, обработки

Текст:

...содержит трубопровод для подачи центрального потока из вихревой трубы, подведенный во внутреннюю полость фильтрующего экрана, и трубопровод для подачи периферийного потока, подведенный в зону между стенкой катодной ванны и фильтрующим экраном. На фиг. 1 изображена схема предлагаемого устройства, на фиг. 2 изображена схема вихревой трубы. Предлагаемое устройство содержит источник питания постоянного тока 1, контроллер 2, катодную ванну...

Номер патента: 14504

Опубликовано: 30.06.2011

Авторы: Кревсун Эдуард Павлович, Куликов Иван Семенович

МПК: C25F 3/00, C25F 3/16

Метки: полирования, устройство, листа, электролитно-плазменного, металла

Текст:

...регулировки параметров процесса обработки. Поставленная задача решается тем, что в устройстве для электролитно-плазменного полирования листа металла, содержащем ванну для погружения в электролит обрабатываемого листа, источник постоянного тока с положительным полюсом, соединяемым с обрабатываемым листом, а отрицательным полюсом - с электропроводным корпусом ванны,в ванне установлен шлюз, элементы которого выполнены из неэлектропроводных...

Номер патента: 14333

Опубликовано: 30.04.2011

Авторы: Кревсун Эдуард Павлович, Каменев Анатолий Яковлевич, Куликов Иван Семенович

МПК: C25F 3/00

Метки: изделия, устройство, внутренних, электролитно-плазменного, полирования, электропроводного, полостей

Текст:

...поверхности катода должна в три и более раз превышать площадь поверхности анода. Это положение всегда реализуется при полировке наружных поверхностей изделий, когда в качестве катода служит корпус ванны, площадь которого намного превышает площадь поверхности обрабатываемого изделия. Задачей настоящего изобретения является создание устройства для электролитноплазменного полирования более высокого качества (по критериям чистоты поверхности...

Номер патента: 14020

Опубликовано: 28.02.2011

Авторы: Ермаков Владимир Леонидович, Каменев Анатолий Яковлевич, Климова Людмила Александровна, Куликов Иван Семенович

МПК: C25F 3/00

Метки: обработки, материалов, металлических, разнородных, способ, электролитно-плазменной, изделий

Текст:

...сталей, в том числе легированных титаном и молибденом, а также хромокремнистых, кобальтовых и никелевых сплавов. Технический результат, получаемый при осуществлении изобретения, заключается в создании возможности одновременно в едином технологическом процессе осуществлять обработку узлов сложной формы, изготовленных из разнородных материалов, для обез 2 14020 1 2011.02.28 жиривания поверхности, контролируемого снятия микронных припусков, а...

Номер патента: 13937

Опубликовано: 30.12.2010

Авторы: Каменев Анатолий Яковлевич, Ермаков Владимир Леонидович, Кревсун Эдуард Павлович, Куликов Иван Семенович

МПК: C25F 1/00, C25F 3/00, B23H 3/00...

Метки: изделия, электролитно-плазменного, полирования, устройство, металлического

Текст:

...изобретения является создание устройства для электролитноплазменного полирования металлических изделий, которое обеспечило бы условия для равномерного съема металла по всей поверхности обрабатываемого изделия. Поставленная задача решается тем, что в устройстве для электролитно-плазменного полирования металлического изделия, содержащем ванну для погружения в электролит 2 13937 1 2010.12.30 обрабатываемого изделия, источник постоянного...

Номер патента: 13648

Опубликовано: 30.10.2010

Авторы: Кособуцкий Александр Антонович, Нисс Владимир Семенович, Алексеев Юрий Геннадьевич, Королев Александр Юрьевич, Гусяцкий Сергей Алексеевич

МПК: C25F 7/00, C25F 3/00

Метки: обработки, формы, электролитно-плазменной, сложной, изделия, устройство

Текст:

...в ней катодом, при этом на станине смонтирован привод вертикального перемещения консоли, на котором закреплено контактное устройство, включающее вал с приводом и токоподводом, при этом вал закрыт изолятором, верхний конец связан с приводом вращения и положительным полюсом источника питания постоянного тока, а на нижнем конце вала установлен контактный диск для закрепления обрабатываемого изделия, причем на консоли закреплена форсунка с...

Номер патента: 13759

Опубликовано: 30.10.2010

Авторы: Марусич Владимир Иванович, Клубович Владимир Владимирович, Хрущев Евгений Викторович, Томило Вячеслав Анатольевич

МПК: C25F 1/00, C25F 3/00, B23H 3/00...

Метки: акустико-электроразрядной, поверхности, материала, токопроводящего, обработки, изделий, устройство

Текст:

...устройстве для акустикоэлектроразрядной обработки поверхности изделий из токопроводящего материала, содержащем ванну с электролитом на основе растворов нейтральных солей, устройство базирования обрабатываемых изделий в ванне, выполненное в виде ультразвуковой волноводной излучающей системы, акустически связанной через ультразвуковой преобразователь с источником ультразвуковых колебаний, с возможностью пространственного трехмерного...

Номер патента: 13528

Опубликовано: 30.08.2010

Авторы: Русальская Тамара Георгиевна, Табулина Людмила Васильевна, Звонова Ольга Сергеевна, Баранов Игорь Ливерьевич

МПК: C25F 3/00, H01L 21/02

Метки: кремниевой, подложки, способ, травления

Текст:

...0,5-1,14, 1,01,75 и 0,07-0,14 СВ-1017, и подключают ее к электрической цепи с плотностью протекающего через подложку анодного тока в интервале 50-75 мА/см 2. При анодной обработке в электролитических растворах, содержащих плавиковую кислоту, на поверхности кремниевой подложки протекают следующие реакции электрохимическая реакция образования бифторида кремния(1)22 е 22 химическое восстановление кремния из бифторида кремния(3) 4226...

Номер патента: U 5516

Опубликовано: 30.08.2009

Авторы: Нисс Владимир Семенович, Гусяцкий Сергей Алексеевич, Бумай Юрий Александрович, Кособуцкий Александр Антонович

МПК: C25F 3/00

Метки: обработки, изделиях, устройство, металлических, электролитно-плазменной, отверстий

Текст:

...ухудшающих условия обработки поверхности. С целью устранения этого явления применен механизм качания обрабатываемых деталей. Качательное перемещение деталей срывает конусообразную ПГО, образующуюся вокруг детали в электролите, что приводит к повышению качества и равномерности обработки наружных поверхностей деталей. Недостатком установки является отсутствие возможности обработки отверстий путем локализации ПГО внутри обрабатываемого...

Номер патента: 11809

Опубликовано: 30.04.2009

Авторы: Ермаков Владимир Леонидович, Каменев Анатолий Яковлевич, Кревсун Эдуард Павлович, Куликов Иван Семенович

МПК: C25F 3/00

Метки: полирования, способ, изделия, электролитно-плазменного, металлического

Текст:

...Недостаток способа-прототипа проявляется в том, что в связи с трудностью обеспечения оптимального состояния парогазового слоя при изменении температуры электролита и напряжения в цепи анод-катод ограничиваются качество обработки и круг обрабатываемых материалов. Задачей настоящего изобретения является создание способа электролитно-плазменного полирования металлических изделий, позволяющего существенно улучшить качество обработки и расширить...

Номер патента: 11808

Опубликовано: 30.04.2009

Авторы: Кревсун Эдуард Павлович, Ермаков Владимир Леонидович, Куликов Иван Семенович, Каменев Анатолий Яковлевич

МПК: C25F 3/00

Метки: способ, полирования, металлического, электролитно-плазменного, изделия

Текст:

...указанное давление задают путем вакуумирования или наддува указанной полости, а указанное давление задают с помощью быстродействующей системы автоматического управления и контроля, в качестве управляющих параметров которой выбирают температуру в объеме электролита и величину тока в цепи катод-анод. На фиг. 1 показан график зависимости температуры кипения от давления насыщенных паров. На фиг. 2 изображена схема общего вида устройства для...

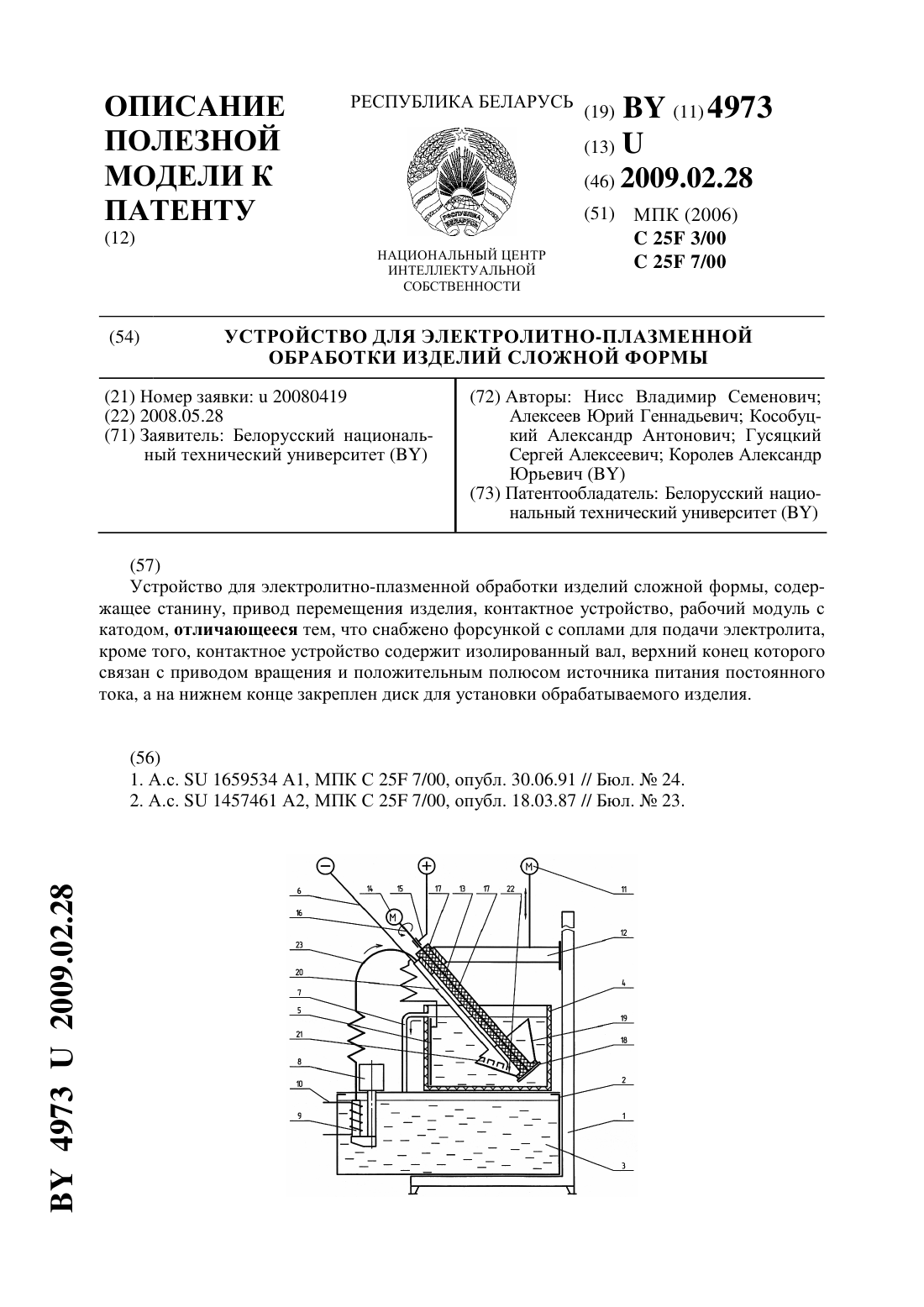

Номер патента: U 4973

Опубликовано: 28.02.2009

Авторы: Королев Александр Юрьевич, Алексеев Юрий Геннадьевич, Гусяцкий Сергей Алексеевич, Нисс Владимир Семенович, Кособуцкий Александр Антонович

МПК: C25F 3/00, C25F 7/00

Метки: устройство, электролитно-плазменной, обработки, формы, сложной, изделий

Текст:

...с соплами для подачи электролита, кроме того, контактное устройство содержит изолированный вал,верхний конец которого связан с приводом вращения и положительным полюсом источника питания постоянного тока, а на нижнем конце закреплен диск для установки обрабатываемого изделия. Сущность полезной модели поясняется чертежом. Устройство состоит из станины 1, на которой установлен рабочий модуль 2, который включает бак 3 и ванну 4, выполненную из...

Номер патента: 11410

Опубликовано: 30.12.2008

Авторы: Багаев Сергей Игоревич, Капустин Иван Аврамович

МПК: C25F 3/00

Метки: меди, сплавов, полирования, поверхности, изделия, плазменно-электролитного, способ

Текст:

...процесса полировки, при этом обеспечивают беспрерывную подачу электрического напряжения на каждом из этапов электрохимического полирования, включая момент перехода от первого этапа ко второму. Недостатком является использование специального источника питания, обеспечивающего непрерывную подачу напряжения, что приводит к существенному техническому усложнению установки. 2 11410 1 2008.12.30 Наиболее близким по технической сущности...

Номер патента: 3604

Опубликовано: 30.12.2000

Автор: Синькевич Юрий Владимирович

МПК: C25F 3/00

Метки: металлических, поверхности, электрохимической, обработки, способ, изделий

Текст:

...63 и нержавеющей стали 20 Х 13. Для сравнительных испытаний были приготовлены электролиты 1, используемый в известном способе обработки, содержащий, мас.- хлористый аммоний 20, вода - остальное и 228, используемые в заявляемом способе и приведенные в табл. 1. Образцы из латуни Л 63 обрабатывались в электролитах 128, из нержавеющей стали 20 Х 13 - в электролитах 1,4,9,14,19,22 и 27. Шероховатость поверхности образцов из латуни Л 63 после...
