C04B 35/583 — на основе нитрида бора

Номер патента: 18630

Опубликовано: 30.10.2014

Авторы: Валькович Игорь Владимирович, Сенють Владимир Тадеушевич, Ковалева Светлана Анатольевна

МПК: C04B 35/583, B01J 3/06

Метки: поликристаллов, способ, плотных, основе, бора, сверхтвердых, нитрида, получения, модификаций

Текст:

...(сверхтвердых поликристаллов) на основе нитрида бора плотных модификаций,при котором смешивают порошок ВНБ и порошок КНБ, размер зерен которого составляет 1-40 мкм, добавляют в смесь порошок алюминия в количестве 1-10 от массы смеси порошков КНБ и ВНБ, осуществляют отжиг полученной шихты в восстановительной атмосфере при температуре 750-1000 С в течение 1-3 ч, прессуют из шихты заготовку и спекают прессованную заготовку при давлении...

Номер патента: 14892

Опубликовано: 30.10.2011

Авторы: Целуевский Михаил Станиславович, Гамеза Людмила Михайловна, Кучинский Владимир Михайлович, Унярха Люция Степановна

МПК: B01J 3/06, C04B 35/583

Метки: бора, сверхтвердого, способ, нитрида, получения, материала, основе

Текст:

...шихты в объеме заготовки, а также активация поверхности порошков перед термобарической обработкой. Введение алюминия и активация в спирте способствуют получению мелкодисперсной структуры композиционного материала. Введение магния препятствует обратному переходу кубического нитрида бора в гексагональный и способствует стабилизации кубического нитрида бора в композите. При содержании алюминия и магния менее 5 мас.прочность на сжатие не...

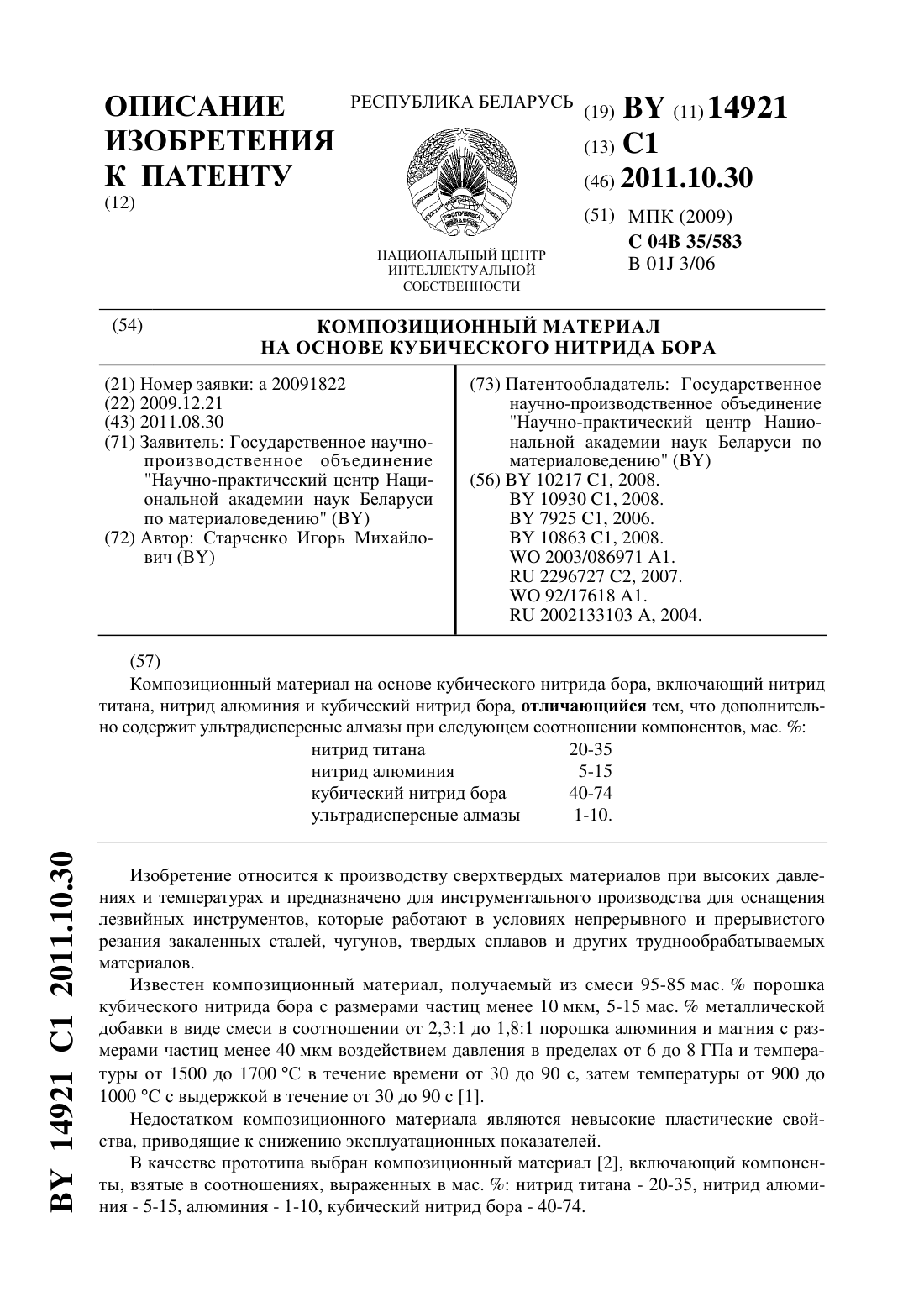

Номер патента: 14921

Опубликовано: 30.10.2011

Автор: Старченко Игорь Михайлович

МПК: C04B 35/583, B01J 3/06

Метки: композиционный, кубического, материал, бора, основе, нитрида

Текст:

...80100 м/мин, продольной подаче 0,1 мм/об, глубине точения 0,5 мм составила 80-90 мин. Сверхтвердый композиционный материал на основе кубического нитрида бора характеризуется следующими примерами. Пример 1. Спрессованную при давлении 2,1 кгс/см 2 заготовку в виде таблетки, состоящую из смеси порошков нитрида титана (20 мас. ), нитрида алюминия (5 мас. ), ультрадисперсного алмаза (1 мас. ) с размерами частиц 4-6 нм и микропорошка кубического...

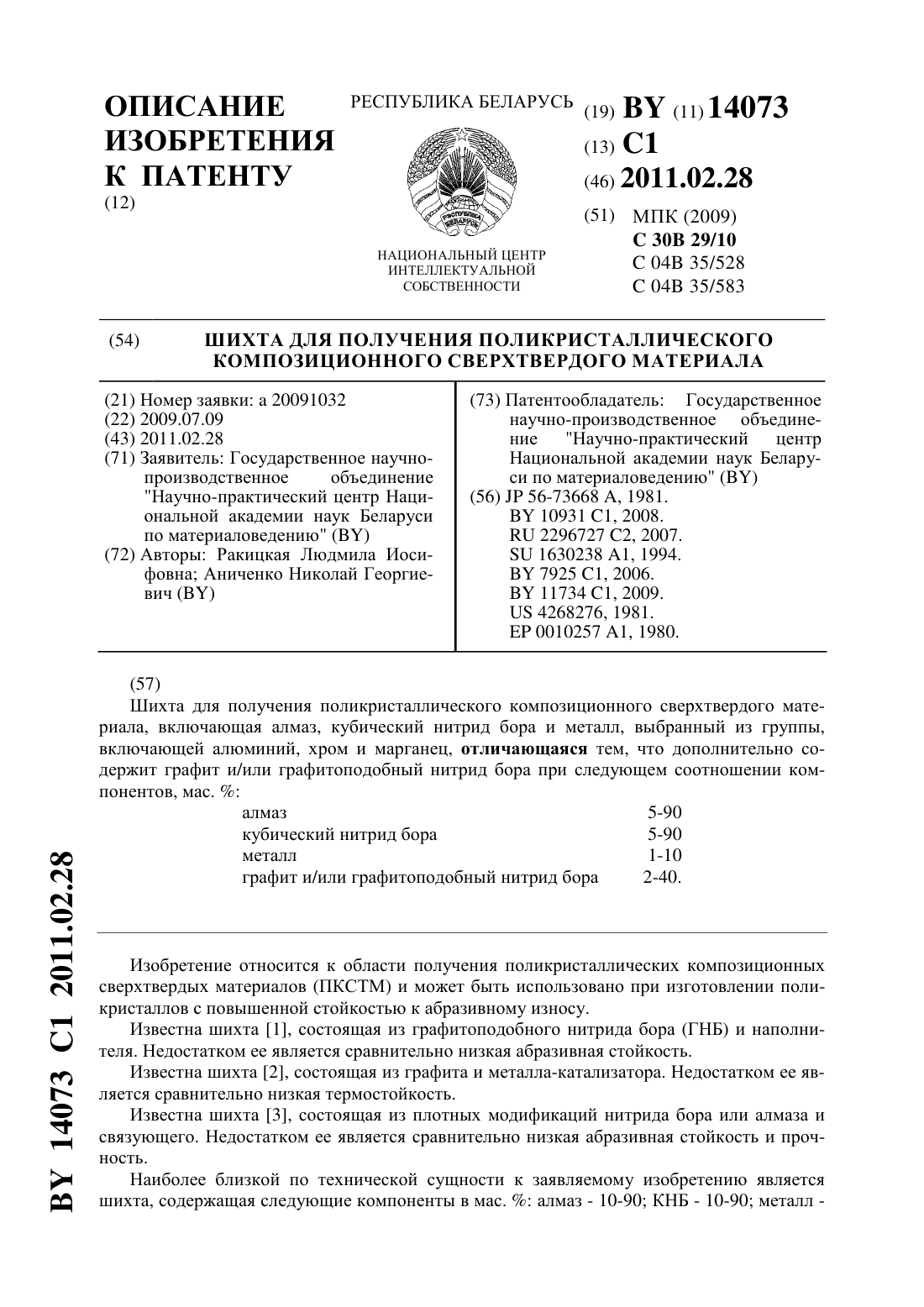

Номер патента: 14073

Опубликовано: 28.02.2011

Авторы: Ракицкая Людмила Иосифовна, Аниченко Николай Георгиевич

МПК: C04B 35/528, C04B 35/583, C30B 29/10...

Метки: материала, сверхтвердого, получения, шихта, композиционного, поликристаллического

Текст:

...карбид бора инициируют превращение графита в алмаз. Образующиеся в межзеренном пространстве алмаз и кубический нитрид бора связывают отдельные зерна между собой, образуя жесткий каркас,пустоты в котором заполнены продуктами взаимодействия - , , 4. При отклонении от указанных в формуле соотношений компонент шихты поставленная задача не достигается. При содержании в шихте графита и/или ГНБ менее 2 мас.снижается прочность поликристаллов ввиду...

Номер патента: 13664

Опубликовано: 30.10.2010

Авторы: Кучинский Владимир Михайлович, Витязь Петр Александрович, Сенють Владимир Тадеушевич, Целуевский Михаил Станиславович, Гамеза Людмила Михайловна

МПК: C04B 35/528, C04B 35/583, C09K 3/14...

Метки: поликристаллического, материала, алмазосодержащего, получения, способ

Текст:

...бора 10-60 алюминий 1-10 карбид титана 1-5 алмаз остальное,причем размер зерен компонентов шихты составляет менее 5 мкм, а обработку ведут при давлении 4,5 - 8,0 ГПа и температуре 1400-1800 С в течение 12-30 секунд. Улучшение свойств композиционного материала в значительной степени достигается благодаря тому, что в качестве основы, кроме микропорошков алмаза, входят микропорошки кубического нитрида бора с размерами менее 5 мкм, а в качестве...

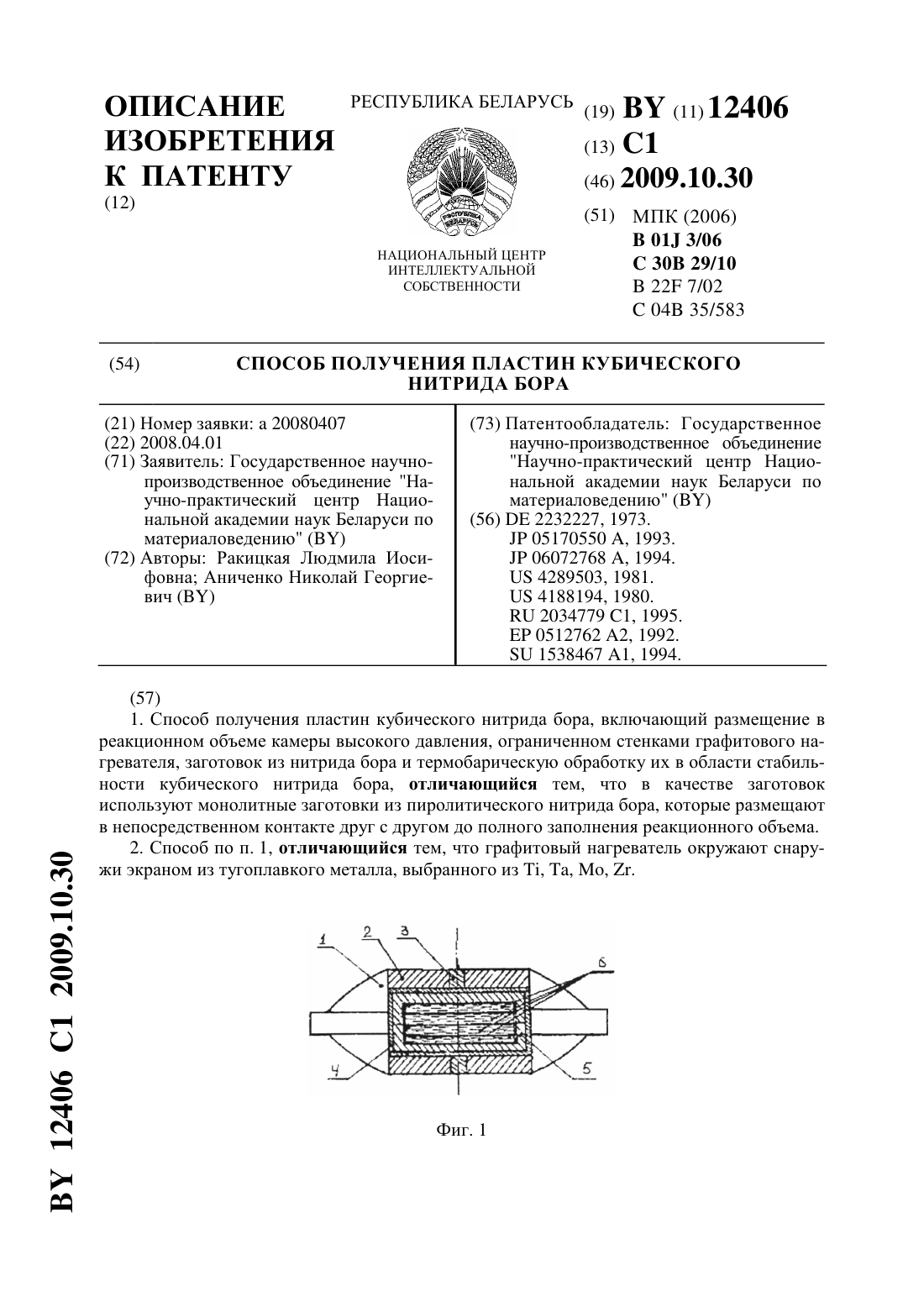

Номер патента: 12406

Опубликовано: 30.10.2009

Авторы: Аниченко Николай Георгиевич, Ракицкая Людмила Иосифовна

МПК: B22F 7/02, B01J 3/06, C04B 35/583...

Метки: пластин, бора, нитрида, получения, кубического, способ

Текст:

...для получения одновременно нескольких изделий за один технологический цикл заготовки разделены прокладками из хлористого натрия, не позволяет максимально использовать полезный объем реакционной камеры, что достигается в предлагаемом способе. Использование для получения пластин монолитных заготовок из пиролитического нитрида бора (ПНБ) позволяет максимально использовать реакционный объем. При этом, как показал опыт, в процессе синтеза...

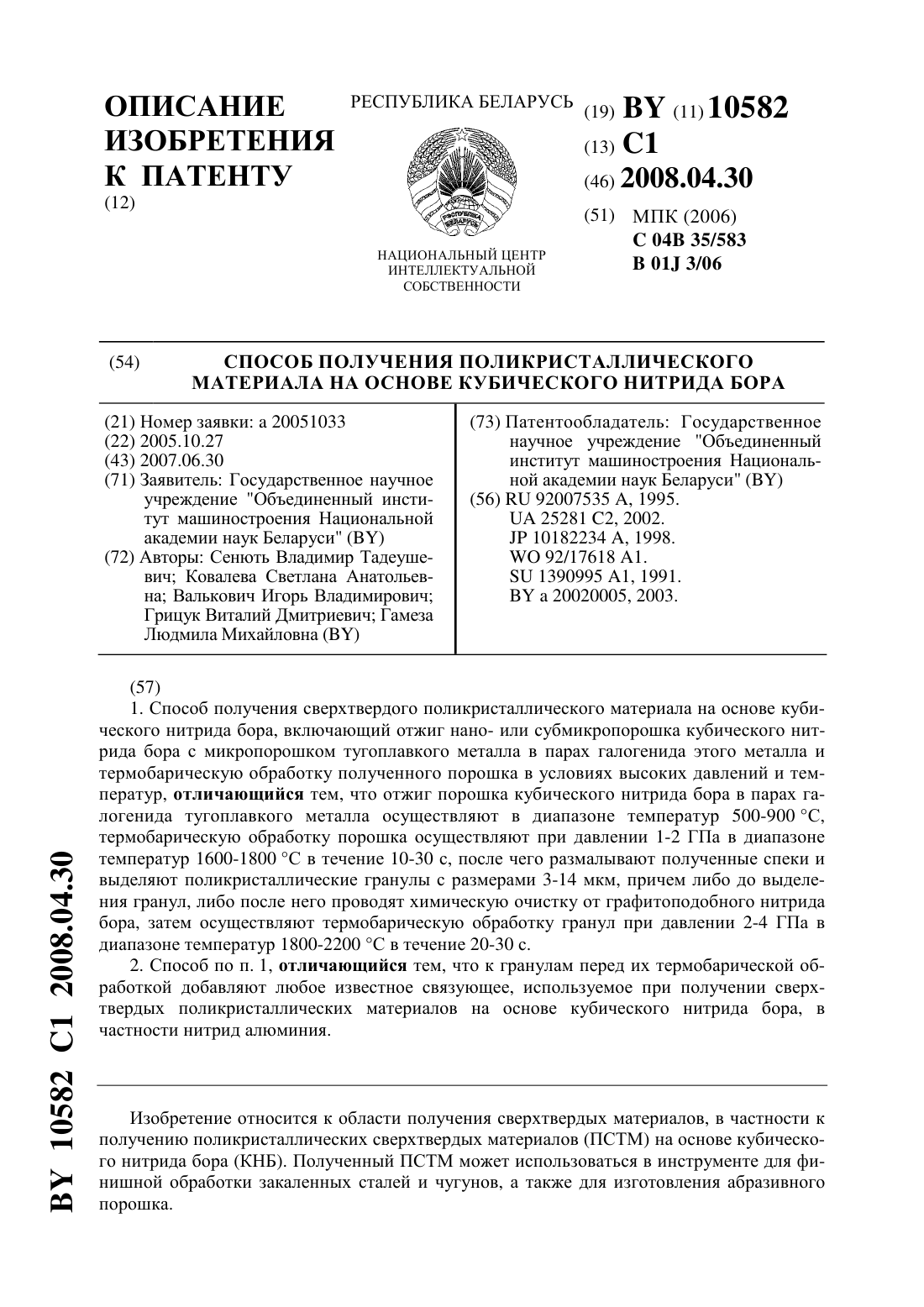

Номер патента: 10582

Опубликовано: 30.04.2008

Авторы: Гамеза Людмила Михайловна, Ковалева Светлана Анатольевна, Грицук Виталий Дмитриевич, Валькович Игорь Владимирович, Сенють Владимир Тадеушевич

МПК: C04B 35/583, B01J 3/06

Метки: получения, основе, кубического, поликристаллического, способ, нитрида, бора, материала

Текст:

...проскальзыванием, коагуляцией (агрегированием) и жидкоподобной коалесценцией(слиянием). В результате наблюдаются такие явления, как локализация плотности получаемой заготовки с образованием поликристаллических частиц от субмикронных до микронных размеров, а также выдавливание мелких пор и их слияние в крупные. Качество получаемого материала при этом невысокое. Использование высоких давлений свыше 7 ГПа при спекании непосредственно нано-...

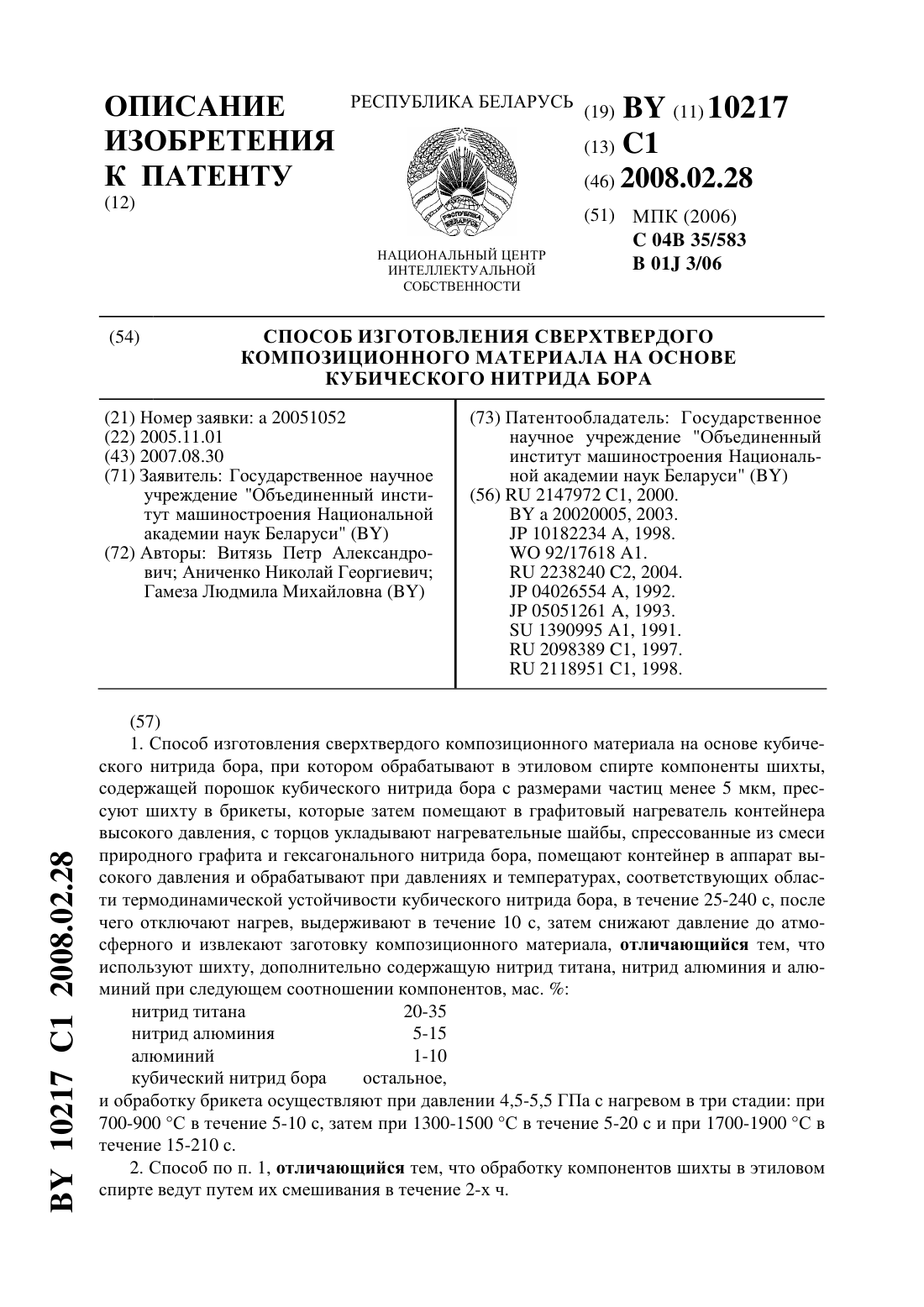

Номер патента: 10217

Опубликовано: 28.02.2008

Авторы: Гамеза Людмила Михайловна, Аниченко Николай Георгиевич, Витязь Петр Александрович

МПК: B01J 3/06, C04B 35/583

Метки: способ, нитрида, материала, сверхтвердого, композиционного, бора, основе, изготовления, кубического

Текст:

...бора, в течение определенного времени (25-240 с),после чего отключают нагрев, выдерживают в течение 10 с, затем снижают давление до атмосферного и извлекают заготовку композиционного материала, причем, согласно изобретению, обработку брикета осуществляют при давлении 4,5-5,5 ГПа с нагревом в три стадии при 700-900 С в течение 5-10 с, затем при 1300-1500 С в течение 5-20 с и при 1700-1900 С в течение 15-210 с, а брикет состоит из следующих...

Номер патента: 9940

Опубликовано: 30.10.2007

Авторы: Ахматович Селим, Аниченко Николай Георгиевич, Зверковска Эльжбета, Шишонок Елена Михайловна, Якубовска Малгожата

МПК: C04B 35/583, C04B 35/58

Метки: изготовления, высокой, состав, толстых, теплопроводностью, диэлектрических, пленок

Текст:

...стеклянной связки может быть использовано литий - висмут- боросиликатное стекло, содержащее 5, в количестве не более 15 от массы смеси стеклянной связки с микропорошком. Сущность изобретения заключается в том, что при использовании кубического нитрида бора в качестве функционального материала в смеси со стеклянной связкой для получения диэлектрических толстых пленок достигается их максимальная теплопроводность(250-300 /) за счет...
