H03K — Импульсная техника

Номер патента: 18627

Опубликовано: 30.10.2014

Авторы: Ярмолович Вячеслав Алексеевич, Анищик Виктор Михайлович

МПК: G01B 7/00, H03K 17/97

Метки: датчик, перемещений, линейных

Текст:

...высокая помехозащищенность датчика обеспечивается применением многослойного экрана. Известно 4, что при экранировании магнитной напряженности низкочастотных электромагнитных полей применяются многослойные экраны как с целью повышения эффективности экранирования, так и с целью более рационального их конструирования(уменьшения массы и габаритов экрана). Слои из ферромагнитного и немагнитного материалов выполнены чередующимися, поскольку...

Номер патента: 18525

Опубликовано: 30.08.2014

Авторы: Железняк Владимир Кириллович, Рябенко Денис Сергеевич

МПК: H03K 3/84, H04K 3/00

Метки: сигналов, маскирующих, генератор

Текст:

...соединен со входом широкополосного усилителя, выход которого является выходом генератора маскирующих сигналов, причем фильтры нижних частот выполнены таким образом, что верхние частоты среза полос пропускания фильтров в 1, в 2 в-1, в удовлетворяют условию в 1 в 2 в-1 в. На фиг. 1 представлена блок-схема генератора маскирующих сигналов, на фиг. 2 схема формирователя хаотических импульсных последовательностей. Заявляемый генератор включает...

Номер патента: 15363

Опубликовано: 28.02.2012

Авторы: Сякерский Валентин Степанович, Листопадов Андрей Викторович, Белоус Виктор Анатольевич, Дрозд Сергей Евгеньевич

МПК: H03K 19/0948

Метки: микросхема, интегральная

Текст:

...-типа и рабочими областями транзисторов логических блоков, обусловленной кратковременным несанкционированным повышением (всплеском) основного питающего напряженияили подачей высокого напряженияв процессе перезаписи информации в ячейки , расположенные на этом же кристалле микросхемы. На фиг. 1 представлена электрическая схема устройства выбора одного из двух возможных режимов работы микросхемы динамической памяти. На фиг. 2 представлена...

Номер патента: U 7437

Опубликовано: 30.08.2011

Авторы: Храбров Дмитрий Евгеньевич, Храбров Евгений Александрович, Котова Юлия Евгеньевна

МПК: H03K 3/80

Метки: модуляции, формирователь, синусоиды, основе, широтно-импульсной

Текст:

...узла электроники. Задачей полезной модели является упрощение конструкции, а также снижение энергетических потерь. Поставленная задача решается тем, что в устройство, содержащее генератор тактовых импульсов, подключенный ко входу счетчика, выходы первой половины которого соединены со входами первой половины сумматора, выходы другой половины которого соединены со входами второй половины сумматора, а выход старшего разряда счетчика подключен к...

Номер патента: 12254

Опубликовано: 30.08.2009

Авторы: МАРТИНЕС, Жосеф, ФУКС, Павел, ДОУБЕК, Павел, НОВАК, Ярослав, БУРДА, Мартин

МПК: B61L 7/06, H03K 17/00

Метки: трехфазный, переключатель, бесконтактный, безопасный

Текст:

...в результате чего возникает тормозной эффект на двигателе. Генерирование управляющих сигналов для управления управляемых выпрямителей и инвертеров в двух соответствующих фазах решается путем применения общеизвестных способов. Реверсирование двигателя может быть обеспечено путем применения общеизвестных способов. Ниже приведено подробное описание настоящего изобретения на примерах осуществления, которое ведется со ссылками на...

Номер патента: 11738

Опубликовано: 30.04.2009

Авторы: Зиневич Сергей Болеславович, Гордеев Николай Александрович

МПК: H01L 29/66, G01J 1/42, H03K 17/78...

Метки: импульсное, фотоприемное, устройство

Текст:

...транзистора соединен с токозадающим резистором и конденсатором, а исток полевого транзистора соединен с истоковым резистором, второй вывод которого и затвор полевого транзистора соединены с катодом ЛФД. При этом параметры нормально открытого полевого транзистора и истокового резистора выбраны так, что при заданном максимально допустимом значении фототока падение напряжения на истоковом резисторе равно напряжению отсечки полевого транзистора,...

Номер патента: 11677

Опубликовано: 28.02.2009

Авторы: Матюк Владимир Федорович, Пинчуков Дмитрий Анатольевич, Кратиров Валерий Борисович, Бурак Вероника Анатольевна

МПК: G01R 33/12, G01N 27/80, H03K 3/00...

Метки: магнитного, поля, генератор, импульсов

Текст:

...обмотка импульсного трансформатора через второй выпрямитель подключена к батарее конденсаторов, второму электронному ключу и входу электронного коммутатора, выход которого подключен к последовательно соединенным соленоиду и шунту, первый и второй входы микроконтроллера соединены с выходом резистивного делителя напряжения и с панелью управления соответственно,первый выход микроконтроллера соединен через ШИМ-контроллер с управляющим...

Номер патента: 11127

Опубликовано: 30.10.2008

Автор: Черяев Виктор Александрович

МПК: H03K 3/00

Метки: импульсный, автогенератор

Текст:

...отпирающее напряжение, приблизительно равное пороговому напряжению транзистора 1, которое включает источник тока на транзисторе 1. Транзистор 2 заперт. Ток стока транзистора 1 заряжает емкость С, в результате на входе компаратора СМР в течение времени 0-1 линейно растет напряжение , как показано на графике А фиг. 4. 2 11127 1 2008.10.30 Когда напряжениена входе компаратора СМР достигает верхнего порога переключения , на выходе...

Номер патента: 10919

Опубликовано: 30.08.2008

Автор: Черяев Виктор Александрович

МПК: H03K 3/00

Метки: импульсный, автогенератор

Текст:

...импульсы напряжения вых снимаются с коллектора транзистора 1. Работу устройства рассмотрим по схеме фиг. 1. При подаче напряжения питания базовый ток транзистора 2 заряжает межэлектродную емкость сток-исток си транзистора 3, и транзистор 2 открывается и отпирает транзистор 1, с коллектора которого на затвор транзистора 3 подается близкое к нулю напряжение, которое удерживает транзистор 3 в закрытом состоянии. Базовый ток...

Номер патента: 9518

Опубликовано: 30.08.2007

Авторы: Новиков Евгений Владимирович, Гулаков Иван Романович, Зеневич Андрей Олегович

МПК: G01J 1/00, H03K 21/00, G06M 1/00...

Метки: сигналов, интенсивности, измеритель, потока

Текст:

...ф) будет такой же, как и на выходе фотоприемника без послеимпульсов. Для фотоприемника без послеимпульсов статистическое распределение выходных импульсов подчиняется статистике Пуассона со средним значением числа импульсов Ыф за промежуток времени г. Поэтому, измерив Р(О) для фотоприемника с послеимпульсами, можно определить Мф следующим образомС учетом полученных соотношений ( 1) и (2) можно определить вероятность образования послеимпульсов 2...

Номер патента: 8859

Опубликовано: 28.02.2007

Авторы: Авгуль Леонид Болеславович, Супрун Валерий Павлович

МПК: G06F 7/00, H03K 19/20, H03K 19/01...

Метки: функций, вычисления, устройство, булевых, бисимметрических

Текст:

...отличие от прототипа, устройство содержит два элемента ИЛИ-НЕ и тринадцатьустройства. Выход 1-го элемента И-НЕ (1 1, 2, 3) соединен с 1-м входом десятого элемента И-НЕ, четвертый вход которого соединен с выходом первого элемента ИЛИ-НЕ.Выход (1 3)-го элемента И-НЕ соединен с 1-м входом одиннадцатого элемента И-НЕ,четвертый вход которого соединен с выходом первого элемента сложения по модулю два. Выход (1 6)-го элемента И-НЕ соединен с...

Номер патента: 8720

Опубликовано: 30.12.2006

Авторы: Белоус Анатолий Иванович, Прибыльский Александр Васильевич, Силин Анатолий Васильевич

МПК: H03K 19/088

Метки: тремя, состояниями, функцией, выхода, повторения, устройство, буферное

Текст:

...прохождение сигнала через элемент 17.При подаче на управляющий вход 14 сигнала низкого уровня, а на управляющий вход 8 сигнала высокого уровм 55 НЯ В ЗЗКРЫТОЕ СОСТОЯНИЕ ПЕРЕХОДЯТ транзистор 8 (через пиоп 13), транЭИСТОРЫ 1 оъ 2 (через элемент задерж 35на базе транзистора 1ки 21), транзистор 5 (через транзистор 6). При этом выходные транзисторы 10 н 5 не отдают и не принимают ток,т.е. устройство находитсяв высоком импедансном третьем...

Номер патента: 8619

Опубликовано: 30.10.2006

Авторы: Седун Андрей Максимович, Супрун Валерий Павлович

МПК: G06F 7/00, H03K 19/20

Метки: булевых, устройство, функций, вычисления, симметрических

Текст:

...устройство дополнительно содержит элементы ИСКЛЮЧАЮЩЕЕ ИЛИ и ИСКЛЮЧАЮЩЕЕ ИЛИ с порогом два, -й (1, 2, , 6) вход которого соединен с (1)-м входом устройства, а выход соединен со вторым входом элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА. Третий вход элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА соединен с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, -й (1, 2, , 5) вход которого соединен с (7)-м входом устройства. Названный технический результат достигается путем использования...

Номер патента: 8566

Опубликовано: 30.10.2006

Авторы: Седун Андрей Максимович, Супрун Валерий Павлович

МПК: H03K 19/20, G06F 7/00

Метки: вычисления, булевых, функций, устройство, симметрических

Текст:

...переменных содержит первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ и элемент СЛОЖЕНИЕ ПО МОДУЛЮ ДВА. Выход элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА соединен с выходом устройства,первый вход соединен с первым входом устройства, а второй вход - с выходом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, -й (1, 2, 3, 4) вход которого соединен с (1)-м входом устройства. В отличие от прототипа устройство дополнительно содержит второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, -й (1, 2, 3) вход которого...

Номер патента: 7763

Опубликовано: 28.02.2006

Авторы: Письменов Александр Владимирович, Молчанов Юрий Иванович, Скубилин Михаил Демьянович, Кипко Виталий Юрьевич

МПК: H03K 5/153

Метки: многопороговое, устройство

Текст:

...результат достигается тем, что в устройство, содержащее группу изпороговых элементов, соединенных первыми входами с соответствующими первыми входами для подачи информационных сигналов устройства, и элемент задержки, введены регулятор порога, соединенный первым входом со вторым входом для подачи допустимого значения информационного сигнала по любому из первых входов устройства, вторым входом - со вторыми выходами пороговых элементов,...

Номер патента: 7651

Опубликовано: 30.12.2005

Автор: Чивель Юрий Александрович

МПК: H03K 3/53

Метки: импульсно-периодический, высоковольтный, генератор

Текст:

...является наличие большого числа разделительных сопротивлений в цепи, что приводит к большим потерям энергии и препятствует повышению частоты срабатывания генератора особенно при переходе в микро и миллисекундный диапазон длительностей генерируемых импульсов. Задачей данного изобретения является создание импульсно-периодического генератора высоковольтных импульсов, работающего в микро-миллисекундном диапазоне длительностей импульсов с...

Номер патента: 7442

Опубликовано: 30.12.2005

Автор: Макрицкий Юрий Витольдович

МПК: H03K 17/20, H03K 3/45

Метки: варианты, тока, генератор, наносекундных, импульсов

Текст:

...на сопротивлении нагрузки- длительность импульса на сопротивлении нагрузки, равная времени переключения ферритового кольца, подсоединенного параллельно нагрузке В - максимальное значение магнитной индукции при динамическом намагничивании ферритовых колец, соединенного параллельно нагрузке суммарная площадь сечения 3 магнитопроводов ферритовых колец формирующей линии определена из соотношения где 0 - напряжение заряда накопительного...

Номер патента: 5549

Опубликовано: 30.09.2003

Авторы: Лапицкая Виктория Ростиславовна, Предко Юрий Иванович, Сычик Василий Андреевич, Сычик Андрей Васильевич

МПК: H03K 3/45

Метки: тока, генерирования, устройство, электретом

Текст:

...электрод 4 контактной группой 9 электронного коммутатора соединен с заземляющей цепью 3. Электрет 1 выполнен из материала с высоким поверхностным зарядом , например,из полиметилметакрилата с напряженностью поля Е 2104 В/см. В качестве полярного 2 5549 1 диэлектрика 5 используется титанат стронция с 200 и стабильными электрическими параметрами. Металлические электроды 2 и 6 наносятся соответственно на электрет 1 и полярный диэлектрик 5 обычно...

Номер патента: U 763

Опубликовано: 30.12.2002

Автор: Бычко Эдуард Иосифович

МПК: H03K 3/16, H03K 3/00

Метки: генератор, искателя, линий, повреждений, кабельных

Текст:

...обмотки трансформатора заявляемая модель обладает признаками новизны и существенными отличиями от прототипа. 763 Заявляемый генератор искателя повреждений кабельных линий работает следующим образом. Задающий генератор 1 генерирует частоту 1071 Гц, которая через эмиттерный повторитель 2 и фазоинверсный каскад 3 поступает на вход двухтактного усилителя мощности 4, работающего в режиме класса В. Выход усилителя мощности 4 согласуется с...

Номер патента: U 762

Опубликовано: 30.12.2002

Автор: Бычко Эдуард Иосифович

МПК: H03K 3/00, H03K 3/16

Метки: искателя, кабельный, генератор, повреждений

Текст:

...позволяет четко различить место повреждения изоляции до 1,5 МОм. В этом преимущество заявляемого генератора по сравнению с прототипом, где место повреждения определяется по возрастанию уровня сигнала. 2 7623). Отыскание повреждения кабелей с металлической оболочкой. В случае повреждения металлической оболочки кабеля с одновременным заземлением жил (царапины со снятием покрова оболочки) возможно отыскание повреждения контактным способом....

Номер патента: 4675

Опубликовано: 30.09.2002

Авторы: Богуш Рихард Петрович, Мальцев Сергей Васильевич

МПК: H03K 5/153

Метки: синусоидального, сигнала, формирователь, импульсов

Текст:

...- с выходом первого компаратора, первый вход которого подключен к источнику положительного порогового напряжения, а второй вход соединен со входной шиной и первым входом второго компаратора, второй вход которого подключен к источнику отрицательного порогового напряжения, а выход второго компаратора, через последовательно включенные инвертор и интегратор, соединен со вторым входом селектора, выход которого подключен к выходной шине....

Номер патента: 4463

Опубликовано: 30.06.2002

Авторы: Трофимов Юрий Васильевич, Сивенков Владимир Кириллович, Поседько Валерий Сергеевич, Поседько Алла Станиславовна

МПК: G11C 11/42, H01L 31/12, G02F 3/00...

Метки: многофункциональный, оптрон, индикаторный

Текст:

...с соответствующими фотоприемниками, при этом не требуется оптически разделять светодиод от второго фотоприемника, что упрощает конструктивное выполнение оптрона. Встречно-параллельное включение двух светодиодов с разными спектральными характеристиками, согласованными со спектральными характеристиками соответствующих фотоприемников, позволяет увеличить число устойчивых состояний оптрона до трех, при этом никаких дополнительных управляющих...

Номер патента: U 390

Опубликовано: 30.12.2001

Автор: Бычко Эдуард Иосифович

МПК: H03K 3/00, H03K 3/16

Метки: кабельный, генератор, универсальный

Текст:

...сигнал. После места повреждения сигнал отсутствует, так как линия вновь становится симметричной. В этом случае исключаются факторы, влияющие на уровень сигнала. Место повреждения определяется только по наличию сигнала или его отсутствию. Экспериментально установлено, что минимальный ток провода на расстоянии 80 см от магнитной антенны, при котором еще прослушивается сигнал в кабелеискателе, составляет 1,5 мА. Таким образом, максимальное...

Номер патента: U 272

Опубликовано: 30.06.2001

Автор: Бычко Эдуард Иосифович

МПК: H03K 3/00, H03K 3/16

Метки: сигналов, кабельный, генератор

Текст:

...этих проводов по отношению к земле. Причем токи эти протекают в противоположных направлениях. При равенстве этих токов электромагнитные излучения этих проводов взаимно нейтрализуются, и сигнал в пространство не излучается. При понижении изоляции одного провода симметричность линии нарушается, и в пространство излучается магнитная составляющая, определяемая величиной активного сопротивления изоляции в месте повреждения. Над трассой...

Номер патента: 3483

Опубликовано: 30.09.2000

Автор: Петровский Алексей Захарович

МПК: H03M 1/34, G06M 1/272, H03K 21/38...

Метки: импульсов, счетчиков, устройство, индукционных, формирования

Текст:

...согласно изобретению, дополнительно введены второй, третий, четвертый и пятый элементы И-НЕ и шестой триггер, вход установки в единичное состояние которого соединен с входом сброса в нулевое состояние четвертого триггера и с выходом второго элемента И-НЕ, первый и второй входы которого соединены с выходом третьего элемента И-НЕ, первый вход которого подключен к прямому выходу второго триггера и к первому входу четвертого элемента И-НЕ,...

Номер патента: 3364

Опубликовано: 30.06.2000

Авторы: Матюк Владимир Федорович, Стрелюхин Александр Владиславович

МПК: H03K 3/53

Метки: формирования, намагничивающих, способ, импульсов

Текст:

...д. разрядной цепи, определяемой из соотношения (1 К 2 С/(4 Ь), где К активное сопротивление соленоида, 1. - индуктивность соленоида, С - емкость батареи накопительных конденсаторов.Недостатком известного способа является невозможность формирования намагничивающих импульсов с одновременно заданными длительностями переднего и заднего фронтов.Для решения поставленной задачи в способе формирования намагничивающих импульсов,заключающемся в...

Номер патента: 3363

Опубликовано: 30.06.2000

Авторы: Стрелюхин Александр Владиславович, Матюк Владимир Федорович

МПК: H03K 3/53

Метки: импульсов, способ, намагничивающих, формирования

Текст:

...является невозможность формирования намагничивающих импульсов разной длительности постоянной формы. Для решения поставленной задачи в способе формирования намагничивающих импульсов, заключающемся в периодическом заряде батареи накопительных конденсаторов от источника питания и ее разряде через намагничивающий соленоид, причем форму импульса задают величиной постоянной затухания , для выбранной величины , удовлетворяющей условию...

Номер патента: 3445

Опубликовано: 30.06.2000

Авторы: Шумило Виктор Степанович, Занько Александр Фомич, Сисин Анатолий Алексеевич

МПК: H03K 5/26, H03K 5/19

Метки: селектор, импульсов, длительности

Текст:

...вход которого подключен к выходу второго ключа управления, а выход - ко входу детектора нуля, второй выход управляющего вентиля соединен с первым входом второго ключа управления и первым входом триггера,выход которого является выходом селектора, второй вход триггера подключен к выходу детектора нуля и ко второму входу 4 второго ключа управления, третий вход которого через второй делитель частоты на два соединен с третьим входом первого ключа...

Номер патента: 3300

Опубликовано: 30.03.2000

Авторы: Седун Андрей Максимович, Супрун Валерий Павлович

МПК: H03K 19/173, G06F 7/00

Метки: многофункциональный, модуль, логический

Текст:

...элемент СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, второй мажщитарный элемент с порогом два и с восьмого по семнадцатый элементы И. Первый вход -го(1 8,9,,16) из которых соединен ум настроечным входом модуля, а выход соединен с 3-м входом первого элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА. (13)-й информационный вход модуля соединен с 1-ми входами третьего элемента СЛОЖЕНИЕ ПО МОДУЛЮ ДВА, второго мажоритарного элемента с порогом два и семнадцатого элемента И. Выход...

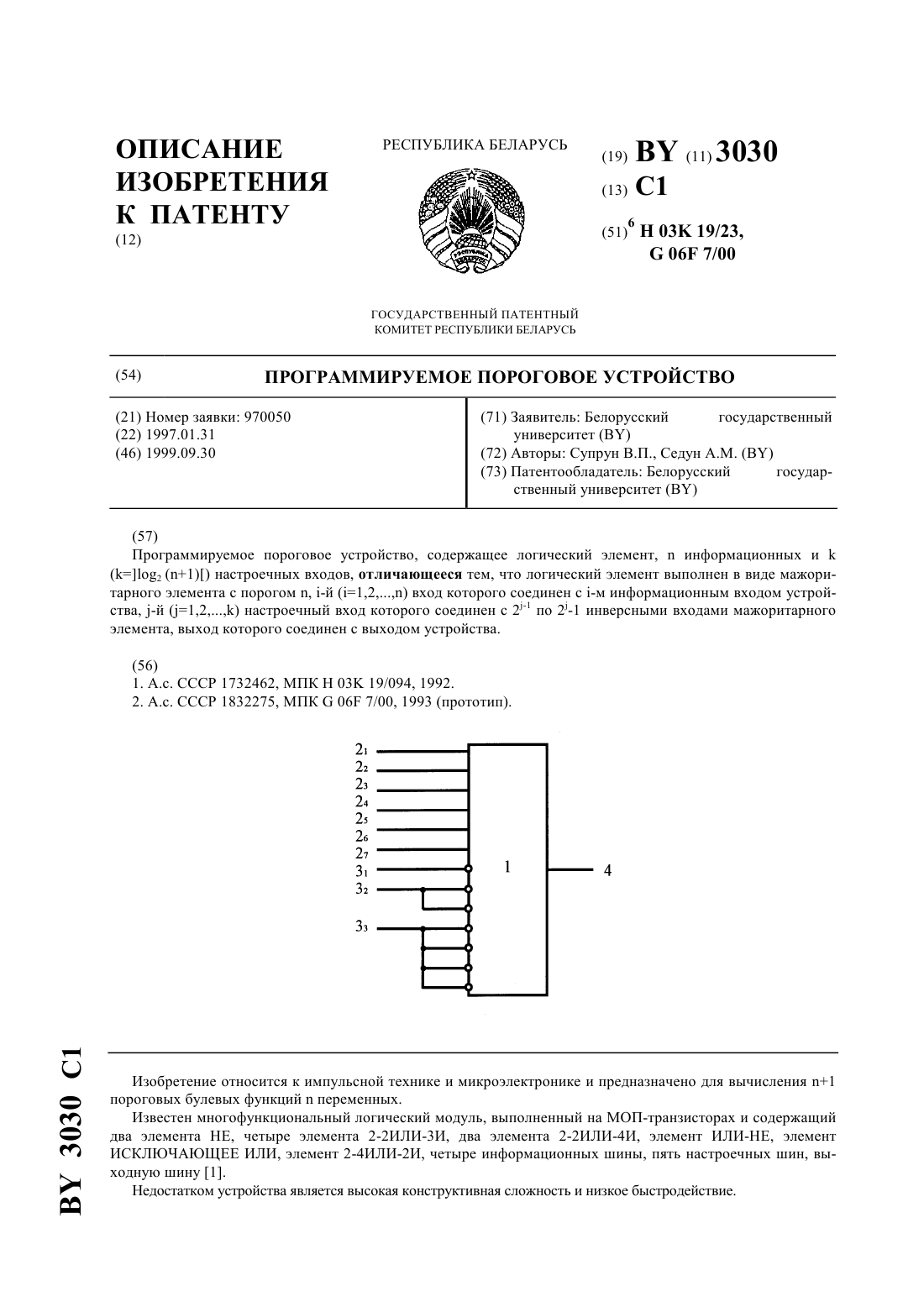

Номер патента: 3030

Опубликовано: 30.09.1999

Авторы: Супрун Валерий Павлович, Седун Андрей Максимович

МПК: H03K 19/23, G06F 7/00

Метки: программируемое, пороговое, устройство

Текст:

...порогового устройствапеременных. Названный технический результат достигается путем использования нового логического элемента (мажоритарного элемента с порогом ). На чертеже (фиг.) представлена схема программируемого порогового устройства при 7. Программируемое пороговое устройство содержит мажоритарный элемент с порогом 1,информационных входов 21, 222,(2(1 настроечных входов 31, 323, выход 4. Мажоритарный элемент 1 имеет 2-1 входов, причем -й...

Номер патента: 2938

Опубликовано: 30.09.1999

Авторы: Флейтух Сергей Григорьевич, Макрицкий Юрий Витольдович, Занько Александр Фомич, Шумило Виктор Степанович

МПК: H03K 17/20, H03K 17/08, H03K 17/687...

Метки: транзистором, мощным, управления, полевым, устройство

Текст:

...и его включение, - в это время выключающий транзистор заперт импульсом, формируемым на вторичной обмотке трансформатора схемы коммутации, служащей для выключения, что соответствует логическому состоянию 1 и 0 генераторов пусковых импульсов. При смене их логических состояний выключающий транзистор открывается и происходит разряд входной емкости мощного полевого транзистора. В данной схеме управления масса и габариты управляющих...

Номер патента: 2655

Опубликовано: 30.03.1999

Автор: Генин Адольф Иванович

МПК: G01R 23/00, G01R 25/00, G01R 23/02...

Метки: варианты, генина, многофункциональное, устройство, а.и

Текст:

...вариантов тем, что управляемый элемент 1 или соответственно 1-1 и 1-2 выполнены в виде управляемых вентилей, например тиристоров одно- или двухоперационных или двухкатодных, управляющие выводы которых соединены через ограничитель тока 7. Устройство (фиг.17) отличается тем, что последовательно с управляемым элементом 1-1 и 1-2 включены ограничители тока 10-1 и 10-2. Устройство (фиг.18) -изображен вариант использования в качестве элемента 1...

Номер патента: 2337

Опубликовано: 30.09.1998

Авторы: Малькович Петр Петрович, Ефименко Сергей Афанасьевич, Шпаковский Василий Глебович

МПК: H03K 19/088

Метки: инвертор, транзисторно-транзисторный

Текст:

...Тддд 7 ток коллектора второго транзистора в режиме насыщенияд В -.коэффицнент усиления тока второго транзистора макснальный вьшодной ток эмиттерного повторителя 55 о- время пролета носителей через базу транзистора,В результате время Ердуменьшается.При подаче на вход уровня логической единицы, транзисторы 1, 3 открыты и на вьшоде инвертора, благодарянасыщенному-траненсТ 0 РУ 3, поддержи , вается низкий потенциал т.е. уровенъ логического...

Номер патента: 2096

Опубликовано: 30.03.1998

Авторы: Попов Юрий Петрович, Белоус Анатолий Иванович, Силин Анатолий Васильевич, Горовой Владимир Владимирович

МПК: H03K 19/088

Метки: согласования, устройство

Текст:

...диод 15, вкпюченны 45 в направлен к входу 2 устройства. Устройство согласования работает.-Пусть в исходном состоянии на вкод 2 устройства поданннэкий уровень напряжения и устройство находится в зад крытом состоянии. При подаче на вход 2 напряжения высокого уровня величи на напряжения набазе транзистора 1(3 итторе транзистора 12) и базе транзистора 12 повьшается и по достижении величин, равной 21 Е, начинается процесс их одновременногоотпира...

Номер патента: 2094

Опубликовано: 30.03.1998

Авторы: Силин Анатолий Васильевич, Горовой Владимир Владимирович, Медведев Виктор Иванович

МПК: H03K 19/088

Метки: логическое, устройство

Текст:

...трлн истор 9 закрыт. На входе 10 ЭПеМеэ, плмяти истаива30, ливается высокий уровень Напряжения,транзистор 18 при этом токе закрыт, а через диод 20 в базу транзистора14 протекает ток, определяемый резистором 7 и обеспечивающн открытое состояние транзистора 1 д на коллекторе которого устанавливается низкий уровень напряжения, Попадаюши на вход 15 элемента памяти 11.При подаче на вход 3 высокого уровня напряжения П, 2,4 В на базе транзистора 6...

Номер патента: 2093

Опубликовано: 30.03.1998

Авторы: Белоус Анатолий Иванович, Силин Анатолий Васильевич, Горовой Владимир Владимирович

МПК: H03K 3/286

Метки: rs-триггер

Текст:

...17, можно обеспечить требуемую высокую НЕТРУаочную способность триггера, не изменяя мощности потребления и нагрузочной способности собственно бистабильной ячейки хранения на транзисторахПри переходе триггера в режим хранения и подаче на вход 13 высокого уровнянапрядения диод 11 закрывается и ток, протекающий через резисторы 7 и 20, попадает в базу транзистора 8 через открытый транзистор А,напряжение на коллекторе которогок 4 кэнч Пвэз...

Номер патента: 2091

Опубликовано: 30.03.1998

Авторы: Кривонос Юрий Иванович, Смирнов Георгий Александрович

МПК: H03K 3/53

Метки: модуль, імпульсных, токов, генератора

Текст:

...1 и 2.Модуль генератора импульсных токов работает следующим образом. Т Конденсатор 6 зарянается через резистор 4 и нагрузку 7 от зарядного блока 5 до заданного уровня напряжения, после чего зарядный блок отключается. включением блока 13 подвига подают запускающие импульсы науправляющие электроды коимута торов 1 и 2.В силу разброса параметров коммутаторов 1,2 сначала происходит вклвчениеодного из них, например коммутатора 1, в результате...

Номер патента: 1916

Опубликовано: 30.12.1997

Авторы: Силин Анатолий Васильевич, Горовой Владимир Владимирович, Чернуха Борис Николаевич, Белоус Анатолий Иванович

МПК: H03K 3/286

Метки: памяти, устройство

Текст:

...транзисторов 5, 8, диодов 21, 22, входов 6, 9, начинают разряжаться через резисторы 10 и 7. Однако, поскольку транзистор 11 открыт, паразитная емкость в коллекторе транзистора 8 разряжается через резистор 10, диод 13, транзистор 11,диод 17, что обуславливает при этом закрытое состояние транзистора 5. Закрытый транзистор 12 приодит к тому, что емкость в коллекторе транзистора 5 разряжается через переход базаэмиттер транзистора 8 и откры...

Номер патента: 1842

Опубликовано: 30.12.1997

Авторы: Вечер Дмитрий Вячеславович, Чаусов Виктор Николаевич, Вайнилович Олег Семенович, Белоус Анатолий Иванович

МПК: H03K 3/286

Метки: инжекционный, д-триггер

Текст:

...включенному состоянию инжекционного элемента. Логическоепостроенному по принципу трех ЕЗтриггеров. Закон функционирования такого В-триггера хорошо известен.Втриггеру на базе трех КБ-триггеров. Существенным отличием в выделенных блоках предложенного В-триггере является наличие дополнительного30 инжекционного элемента В (14), кото рыл благодаря предложенным связям является логическим расширителем инжекционного элемента 3 (9)....

Номер патента: 1089

Опубликовано: 14.03.1996

Авторы: Лисенков Борис Николаевич, Синькевич Валентин Максимович, Немировский Владимир Моисеевич

МПК: H03K 4/50, H03K 4/06

Метки: генератор, пилообразного, напряжения

Текст:

...введению источника опорного. уровня и биполярного транзистора. управление этим транзистором. используемымтдпя привязки начального уровня. осуществляют не сигналом запуска на базе транзистора. как в известных устройствах. а непосредственно формируемым пилообразным сигналом по его коллектору. Это позволяет обеспечить насыщение биполярного транзистора не током. равным току заряда накопительного конденсатора. во много раз меньшим током. При...
