Модуль генератора импульсных токов

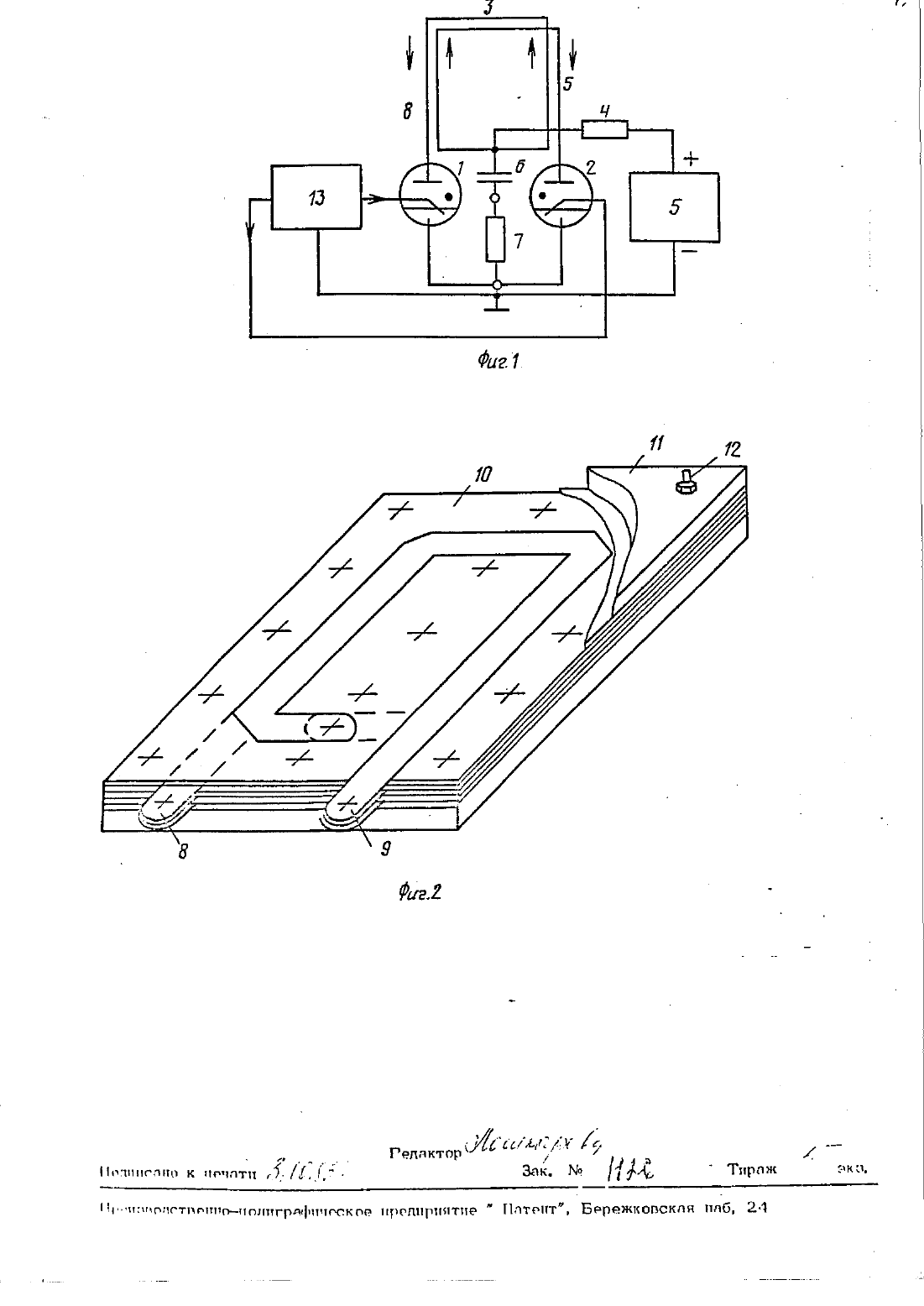

ГОСУДАРСТВЕННЫЙ НОЫИТЕТ СССР. ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) физико-техншче ханотитут АН БССР . о ш(54) мошчгь ГШШАТОРА гшшлгьсъш токов ЪЦелью изобретения является повышение быстродействия и надежности в работе модуля генератора импульсных тонов. П ТНа фиг.1 представлена принципиальная электрическая схема модулн генератора импульсных токов П.на фиг.2 конструктивное выполнение балансного дросоеля.Модуль генератора импульсных тонов содержит два параллельно соединенных ионных коммутатора 1 и 2,менду анодами ноторых включен балансный дроссель З, средняя точна которого поднлючена через резистор 4 в зарядному блону 5, последовательно соединенные конденсатор 6 и нагрузку 7, соединенную с общей шиной, при этом нонденсатор 6 поднлючен н средней точке балан сного дросселя З, внпо.ненного в виде витка из изолированных плоских шин 8 и 9, собранныи в пакет. Шины 8 и 9 изолированы друг от дРУга пластинами 10. С наружной стороны пакета располонены пластины 11. ластнны 10 и 1 с расположенными менду ними Г шинами 8 и 9 стянуты шпильнами 12. При этом шины 8, включенные Ъ между первым ионннн коммутатором 1 и конденсатором 6, располояены между шинами 9, нлюненннми между вторым ионным коммута тором 2 и конденсатором 6. 1 Выходы блока 13 подннга подключены н управляющим элентро-дам ионных коммутаторов 1 и 2.Модуль генератора импульсных токов работает следующим образом. Т Конденсатор 6 зарянается через резистор 4 и нагрузку 7 от зарядного блока 5 до заданного уровня напряжения, после чего зарядный блок отключается. включением блока 13 подвига подают запускающие импульсы науправляющие электроды коимута торов 1 и 2.В силу разброса параметров коммутаторов 1,2 сначала происходит вклвчениеодного из них, например коммутатора 1, в результате чего через нагрузку 7, коммутатор 1 и шины 8 потечет ток, который будет наводить в шинах Э ЭДС, прикладываемую в прямом направлении к невключившеиуся коммутатору 2. Таким образом к электродам коммутатора 2 приложится повышенное напряжение, приводящее к его включению. После вклчения коммутатора 2 по шнаи 8 и 9 будут протекать токи в разных направлениях, что приведет к снижению их индуктивного сопротивления и соответственно,повышению частотных свойств модуля, т.е. его быстродействия. Сильная магнитная рсвязь между шинами 8 и 9 дросселя, ооеспечиваеыаяза счет их конструктивноговыполнения,повышает эффективность применения дросселя в модуле, а такжеМодуль генератора импульсных токов, содержащий два параллельно соединенных ионных коммутатора, между анодаыи которых включен балансный дроссель, средняя точка которого подключенатенчто, с целью повышения быстродействия и надежности рад боте, нонденсатор подключен н средней тонне балансного дрос селя, выполненного в виде витка из изолированных плоских шин,собранных в пакет, причем шины, включенные.ыенду первым ионным коммутатором н нонденсаторомраснолоненн между шинами, внлюЧВННШМЕ МЕЗСДУ ВТОРЫМ ИОННШ ЕОМчУТЭТОРОъ/ И НОНДВНСЗТОРОМ .(56) Авторское свидетельство СССР Ж 795400, нл.НОЗКЗ/53,1979 . у Т Бернштейн Э.А., Рудяченно Н.К. Импульсные рндионередаю
