Устройство для полива

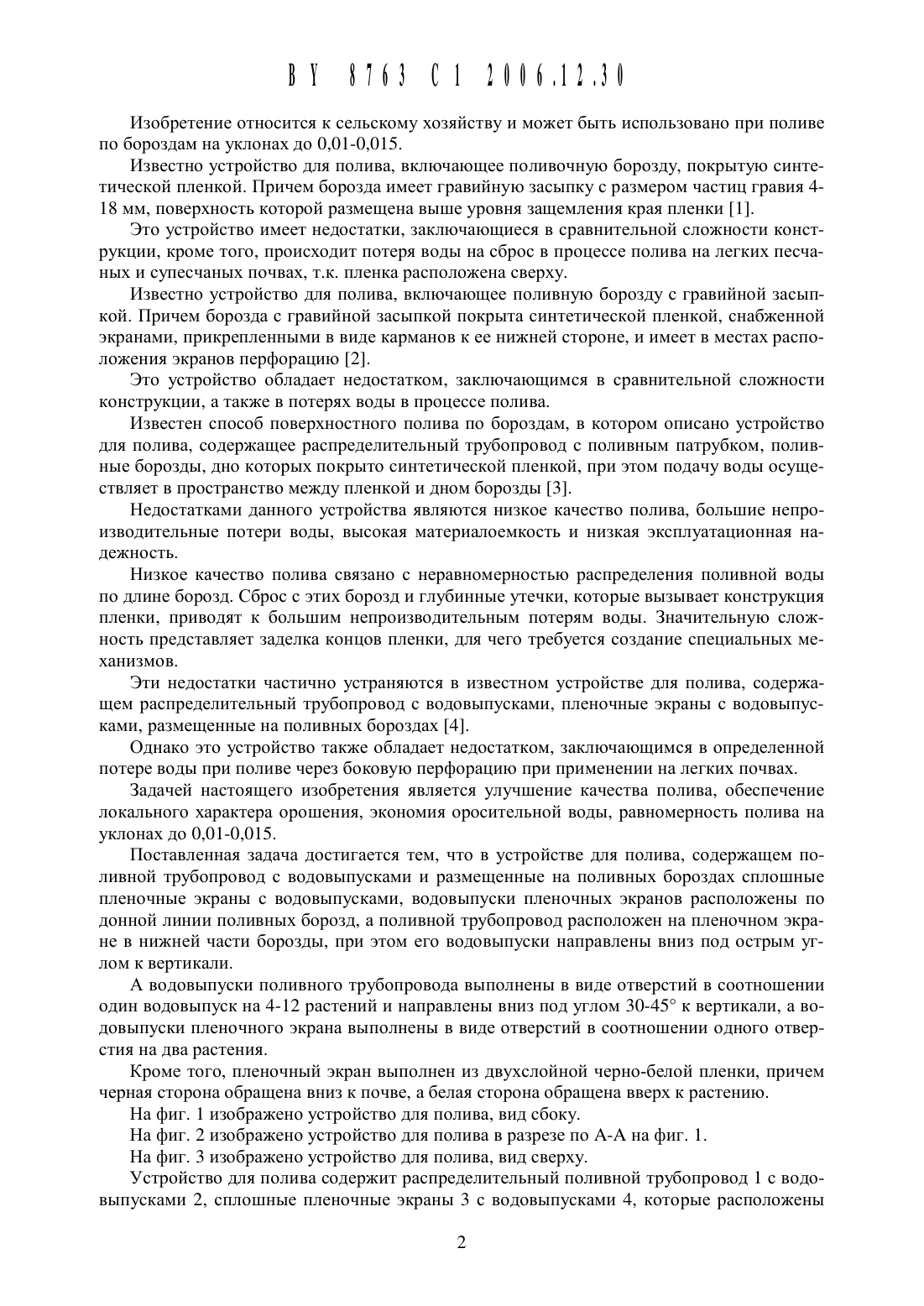

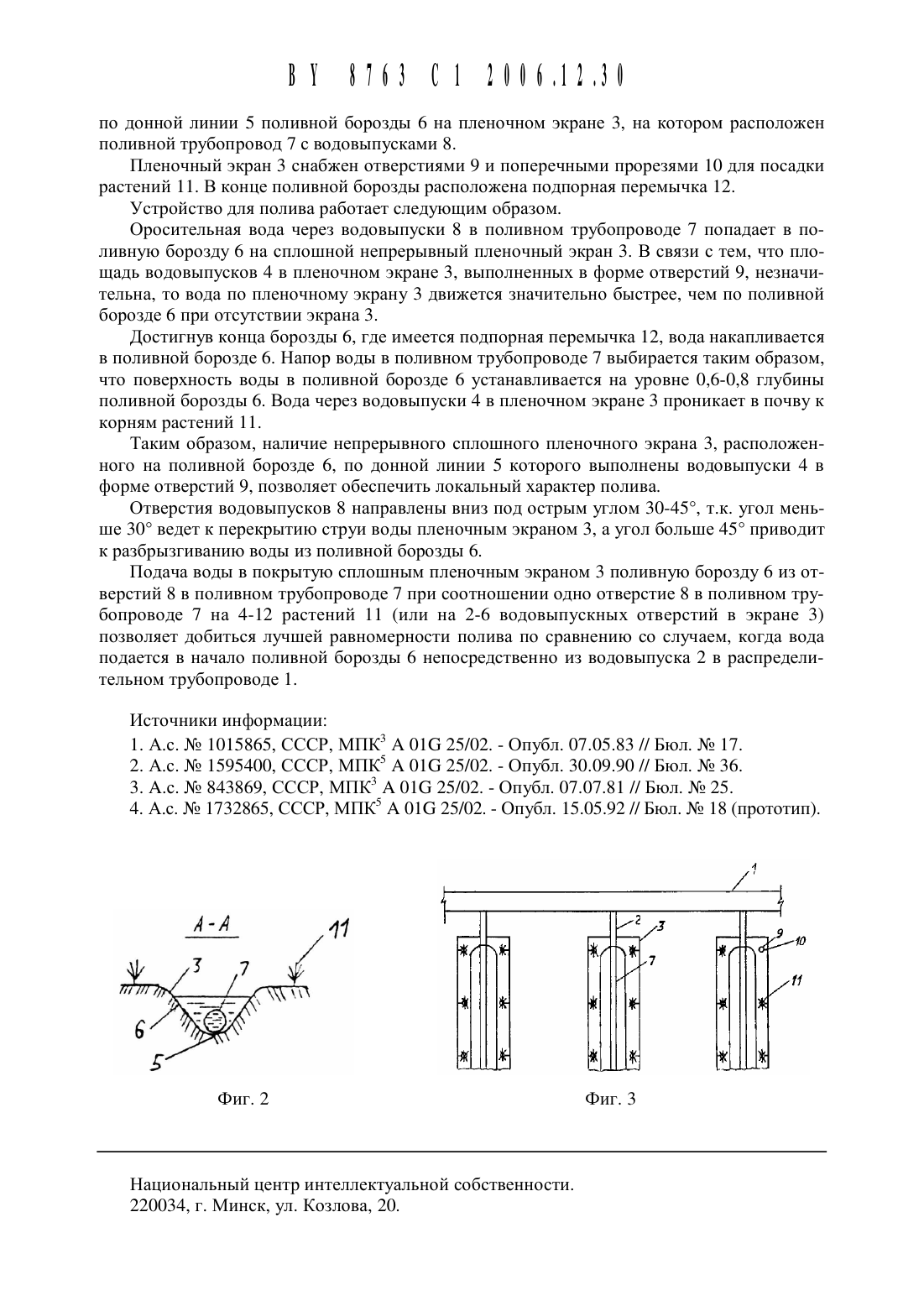

(71) Заявитель Республиканское унитарное предприятие Институт овощеводства Национальной академии наук Беларуси (ВУ)(72) Авторы Гришкевич Владимир Михайлович Гришкевич Михаил Николаевич Матюк Тамара Васильев на (ВУ)(73) Патентообладатель Республиканское унитарное предприятие Институт овощеводства Национальной академии наук Беларуси (ВУ)1. Устройство для полива, содержащее поливной трубопровод с водовыпусками и размещенные на поливных бороздах сплошные пленочные экраны с водовыпусками, отличающееся тем, что водовыпуски пленочных экранов расположены по донной линии поливных борозд, а поливной трубопровод расположен на пленочном экране в нижней части борозды, при этом его водовыпуски направлены вниз под острым углом к вертикали.2. Устройство по п. 1, отличающееся тем, что водовыпуски поливного трубопровода выполнены в виде отверстий в соотношении один водовыпуск на 4-12 растений и направлены вниз под углом 30-45 к вертикали, а водовыпуски пленочного экрана выполнены в виде отверстий в соотношении одно отверстие на два растения.3. Устройство по п. 1, отличающееся тем, что пленочный экран выполнен из двухслойной черно-белой пленки, причем черная сторона обращена вниз к почве, а белая сторона обращена вверх к растению.Изобретение относится К сельскому хозяйству И может быть использовано при поливе по бороздам на уклонах до О,О 1-О,О 15.Известно устройство для полива, включающее поливочную борозду, покрытую синтетической пленкой. Причем борозда имеет гравийную засыпку с размером частиц гравия 418 мм, поверхность которой размещена выше уровня защемления края пленки 1.Это устройство имеет недостатки, заключающиеся в сравнительной сложности конструкции, кроме того, происходит потеря воды на сброс в процессе полива на легких песчаных и супесчаных почвах, т.к. пленка расположена сверху.Известно устройство для полива, включающее поливную борозду с гравийной зась 1 пкой. Причем борозда с гравийной засыпкой покрыта синтетической пленкой, снабженной экранами, прикрепленными в виде карманов к ее нижней стороне, и имеет в местах расположения экранов перфорацию 2.Это устройство обладает недостатком, заключающимся в сравнительной сложности конструкции, а также в потерях воды в процессе полива.Известен способ поверхностного полива по бороздам, в котором описано устройство для полива, содержащее распределительный трубопровод с поливным патрубком, поливные борозды, дно которых покрыто синтетической пленкой, при этом подачу воды осуществляет в пространство между пленкой и дном борозды 3.Недостатками данного устройства являются низкое качество полива, большие непроизводительные потери воды, высокая материалоемкость и низкая эксплуатационная надежность.Низкое качество полива связано с неравномерностью распределения поливной воды по длине борозд. Сброс с этих борозд и глубинные утечки, которые вызывает конструкция пленки, приводят к большим непроизводительным потерям воды. Значительную сложность представляет заделка концов пленки, для чего требуется создание специальных механизмов.Эти недостатки частично устраняются в известном устройстве для полива, содержащем распределительный трубопровод с водовыпусками, пленочные экраны с водовь 1 пусками, размещенные на поливных бороздах 4.Однако это устройство также обладает недостатком, заключающимся в определенной потере воды при поливе через боковую перфорацию при применении на легких почвах.Задачей настоящего изобретения является улучшение качества полива, обеспечение локального характера орошения, экономия оросительной воды, равномерность полива на уклонах до О,О 1-О,О 15.Поставленная задача достигается тем, что в устройстве для полива, содержащем поливной трубопровод с водовыпусками и размещенные на поливных бороздах сплошные пленочные экраны с водовыпусками, водовыпуски пленочных экранов расположены по донной линии поливных борозд, а поливной трубопровод расположен на пленочном экране в нижней части борозды, при этом его водовыпуски направлены вниз под острым углом к вертикали.А водовыпуски поливного трубопровода выполнены в виде отверстий в соотношении один водовыпуск на 4-12 растений и направлены вниз под углом 3 О-45 к вертикали, а водовыпуски пленочного экрана выполнены в виде отверстий в соотношении одного отверстия на два растения.Кроме того, пленочный экран выполнен из двухслойной черно-белой пленки, причем черная сторона обращена вниз к почве, а белая сторона обращена вверх к растению.На фиг. 1 изображено устройство для полива, вид сбоку.На фиг. 2 изображено устройство для полива в разрезе по А-А на фиг. 1.На фиг. 3 изображено устройство для полива, вид сверху.Устройство для полива содержит распределительный поливной трубопровод 1 с водовыпусками 2, сплошнь 1 е пленочные экраны 3 с водовыпусками 4, которые расположеныпо донной линии 5 поливной борозды 6 на пленочном экране 3, на котором расположен поливной трубопровод 7 с водовь 1 пусками 8.Пленочный экран 3 снабжен отверстиями 9 и поперечными прорезями 10 для посадки растений 11. В конце поливной борозды расположена подпорная перемычка 12.Устройство для полива работает следующим образом.Оросительная вода через водовыпуски 8 в поливном трубопроводе 7 попадает в поливную борозду 6 на сплошной непрерывный пленочный экран 3. В связи с тем, что плошадь водовыпусков 4 в пленочном экране 3, выполненных в форме отверстий 9, незначительна, то вода по пленочному экрану 3 движется значительно быстрее, чем по поливной борозде 6 при отсутствии экрана 3.Достигнув конца борозды 6, где имеется подпорная перемычка 12, вода накапливается в поливной борозде 6. Напор воды в поливном трубопроводе 7 выбирается таким образом,что поверхность воды в поливной борозде 6 устанавливается на уровне 0,6-0,8 глубины поливной борозды 6. Вода через водовыпуски 4 в пленочном экране 3 проникает в почву к корням растений 11.Таким образом, наличие непрерывного сплошного пленочного экрана 3, расположенного на поливной борозде 6, по донной линии 5 которого выполнены водовыпуски 4 в форме отверстий 9, позволяет обеспечить локальный характер полива.Отверстия водовыпусков 8 направлены вниз под острым углом 30-45, т.к. угол меньше 30 ведет к перекрытию струи воды пленочным экраном 3, а угол больше 45 приводит к разбрызгиванию воды из поливной борозды 6.Подача воды в покрытую сплошным пленочным экраном 3 поливную борозду 6 из отверстий 8 в поливном трубопроводе 7 при соотношении одно отверстие 8 в поливном трубопроводе 7 на 4-12 растений 11 (или на 2-6 водовыпускных отверстий в экране 3) позволяет добиться лучшей равномерности полива по сравнению со случаем, когда вода подается в начало поливной борозды 6 непосредственно из водовыпуска 2 в распределительном трубопроводе 1.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
