Номер патента: U 2518

Опубликовано: 28.02.2006

Авторы: Райлян Геннадий Антонович, Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич

МПК: A01G 25/00

Метки: агрегат, дождевальный

Текст:

...25182006.02.28 Указанная цель достигается тем, что в отличие от прототипа дождевальный агрегат снабжен двускатным навесом из непромокаемого материала. На фиг. 1 изображен дождевальный агрегат на фиг. 2 - сечение -. Дождевальный агрегат (фиг. 1) состоит из энергетического средства 1, дождевального аппарата 2, рамы 3, на которой установлен центробежный насос 4. Над кабиной энергетического средства установлен двускатный навес 5...

Номер патента: U 2182

Опубликовано: 30.09.2005

Авторы: Пивцаев Виталий Васильевич, Андрианов Николай Викторович, Гуненков Валентин Юрьевич, Маточкин Виктор Аркадьевич, Андрианов Дмитрий Николаевич, Оленченко Александр Васильевич

МПК: B22D 46/00, C21C 5/52

Метки: процессом, агрегат, стали, управления, выплавки

Текст:

...и трансформатора (6) мощностью 95 . Новая система регулирования электродов(7) состоит из устройств устройства(программно-локальный компьютер), реализованного на базе программируемого контроллера 7-400 (9) устройства оптимизации вводимой мощности на базе промышленного компьютера-класса 4 (10) устройства визуализации на основе - компьютер, позволяющего проводить контроль параметров плавки, архивирование данных и управление плавкой (11). В...

Номер патента: U 2202

Опубликовано: 30.09.2005

Авторы: Шкляревич Виктор Александрович, Зенькович Адам Адамович, Гирейко Николай Анатольевич, Орда Александр Николаевич

МПК: A01B 79/00

Метки: противоэрозионной, почвы, комбинированный, обработки, агрегат

Текст:

...на почву. Задача, которую решает полезная модель, заключается в снижении уплотняющего воздействия на почву опорных колес агрегата и колес трактора. Техническая задача достигается тем, что в комбинированном агрегате для противоэрозионной обработки почвы, включающем навеску, несущую систему, на которой по схеме последовательного расположения установлены сменные рабочие органы дисковые батареи,плоскорежущие узкозахватные лапы,...

Номер патента: U 1961

Опубликовано: 30.06.2005

Авторы: Ладутько Сергей Николаевич, Заяц Эдуард Владимирович, Заяц Павел Владимирович, Пестис Витольд Казимирович

МПК: A01M 5/04, A01B 13/02

Метки: комбинированный, картофелем, ухода, агрегат

Текст:

...спереди трактора устройства.Кроме того, вентилятор устройства для удаления КЖ соединен кинематически с гидродвигателем, соединенным маслопроводами с гидросистемой трактора, а каждый ротор соединен через конический редуктор и цепную передачу с опорно-приводным колесом, с которым также через цепную передачу соединен один из обрезиненных вальцов.Сущность полезной модели поясняется графическими схемами.На фиг. 1 представлена схема...

Номер патента: U 1065

Опубликовано: 30.12.2003

Авторы: Серков Александр Владимирович, Русан Викентий Иванович

МПК: F04D 25/06, G01R 31/34

Метки: компрессорный, агрегат

Текст:

...электродвигателей и своевременного вывода их в ремонт. Поставленная задача достигается тем, что в компрессорном агрегате, содержащем соединенные механической связью поршневой компрессор и асинхронный электродвигатель, преобразователь частоты вращения, установленный на валу асинхронного электродвигателя, - компрессорный агрегат снабжен амплитудным детектором, регулируемым источником постоянного сигнала, вычитающим элементом, логометром с...

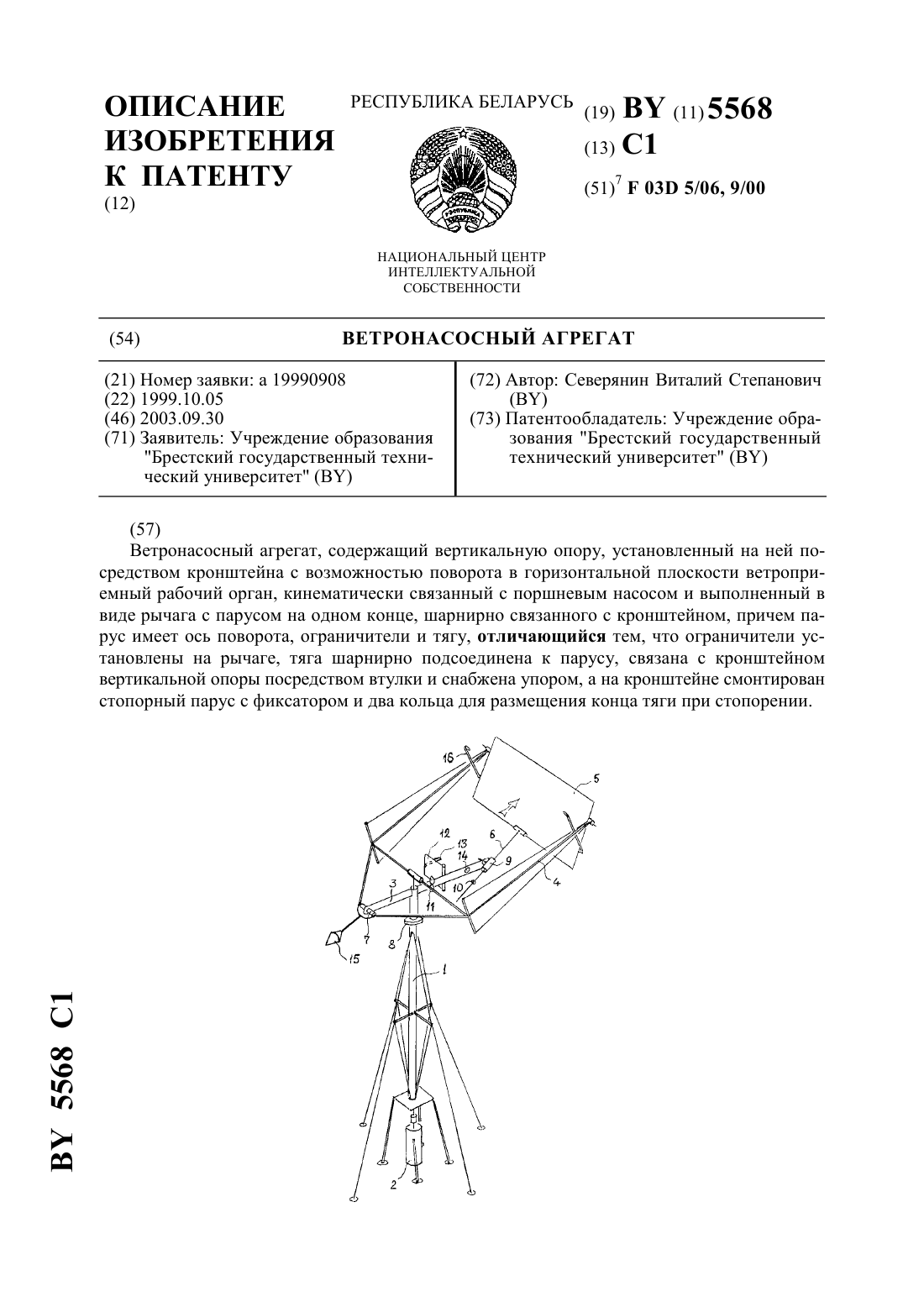

Номер патента: 5568

Опубликовано: 30.09.2003

Автор: Северянин Виталий Степанович

МПК: F03D 5/06, F03D 9/00

Метки: ветронасосный, агрегат

Текст:

...имеет кронштейн 3. Рычаг 4 представляет собой рамную конструкцию из трубок (уголков) и тросиков. В конце рычага 4 установлен парус 5, способный поворачиваться вокруг оси, прикрепленной к концам рычага 4. Парус 5 в стороне, обращенной к вертикальной опоре, подсоединен шарнирно к тяге 6. Рычаг 4 может поворачиваться вокруг шарнирной опоры 7 рычага, которая закреп 2 5568 1 лена на кронштейне 3. В верхней части смонтирован горизонтальный...

Номер патента: 4549

Опубликовано: 30.06.2002

Авторы: Семенов Анатолий Савельевич, Кирейчик Дмитрий Геннадьевич, Семенов Дмитрий Анатольевич, Романов Виктор Геннадьевич, Моргун Александр Александрович, Машара Георгий Георгиевич

МПК: F25B 1/00, F25B 1/02, F25B 39/04...

Метки: компрессионный, холодильный, агрегат

Текст:

...коэффициент агрегата. В заявляемом компрессионном холодильном агрегате увеличение скорости движения воздуха в конденсаторе и интенсификация теплообмена достигаются использованием теплового воздушного потока от работающего компрессора. С этой целью тепловому воздушному потоку от компрессора придается направленное движение с помощью полого, открытого с торцов, прямоточного воздуховода, размещенного над компрессором соосно его вертикальной...

Номер патента: U 565

Опубликовано: 30.06.2002

Авторы: Башко Юрий Александрович, Жандаренко Олег Борисович, Передня Владимир Иванович, Пунько Андрей Иванович

МПК: B01F 7/08

Метки: балансирующих, кормовых, агрегат, приготовления, добавок, комбикормов, или

Текст:

...балансирующих кормовых добавок или комбикормов, общий вид. Агрегат содержит корпус 1, внутри которого установлен смешивающий рабочий орган, включающий в себя вал 2 с закрепленными на нем посредством кронштейнов 3 внутренней 4, 5 и внешней 6, 7 спиральных элементов в виде полувитков. На концах вала для очистки боковых стенок от остатков смешиваемых материалов установлены очистные скребки 8. На верхней части корпуса агрегата монтируются...

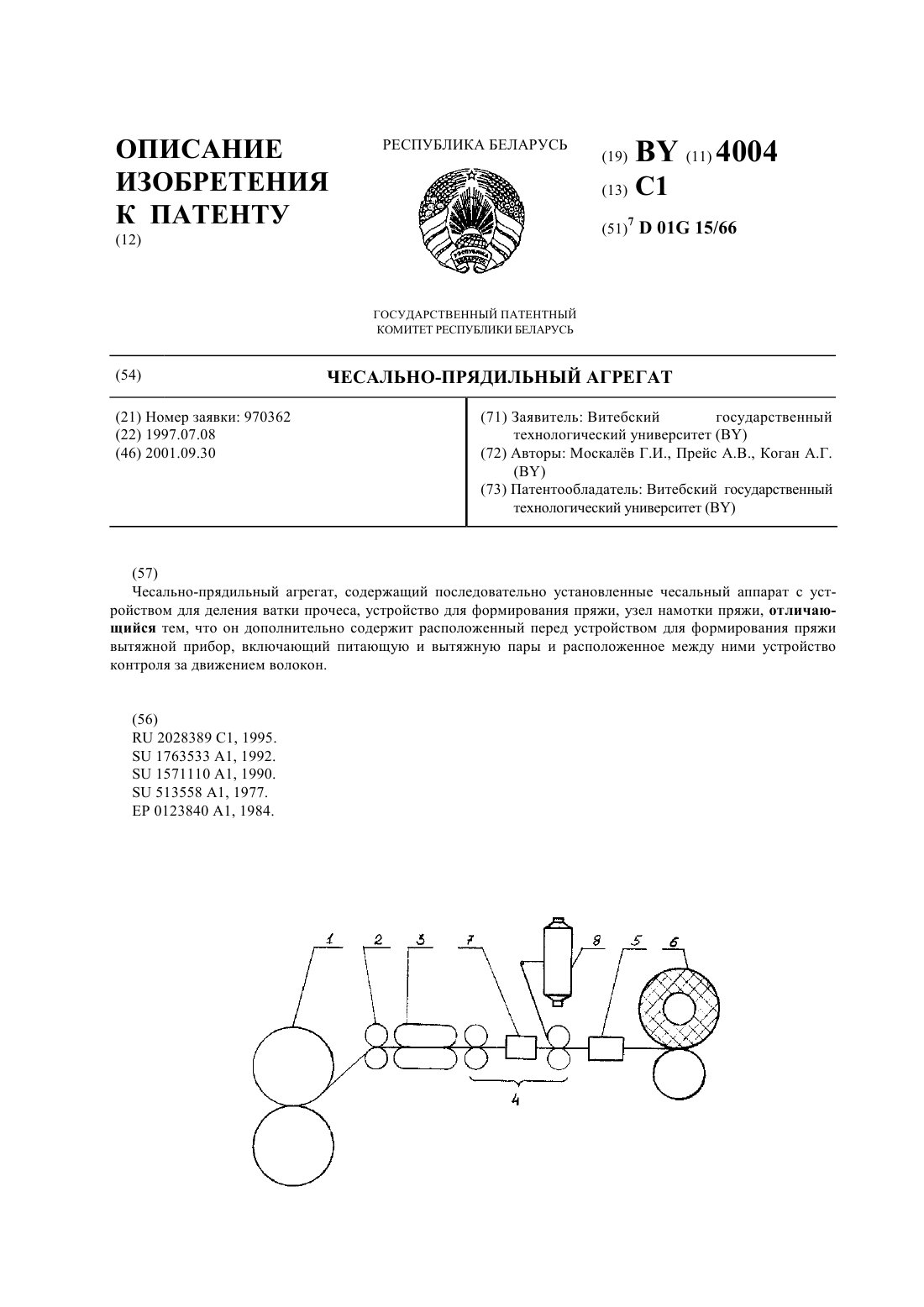

Номер патента: 4004

Опубликовано: 30.09.2001

Авторы: Коган Александр Григорьевич, Прейс Александр Викторович, Москалёв Геннадий Иванович

МПК: D01G 15/66

Метки: агрегат, чесально-прядильный

Текст:

...вытягивания волокнистого продукта по сравнению с вытяжным прибором. Технической задачей, на решение которой направлено предлагаемое изобретение, является расширение ассортимента и повышение качества получаемой аппаратной пряжи за счет уменьшения неровноты пряжи по линейной плотности. Задача решается за счет того, что чесально-прядильный агрегат, включающий последовательно установленные в соответствии с технологическим процессом чесальный...

Номер патента: 3996

Опубликовано: 30.06.2001

Авторы: Паршиков Николай Павлович, Федорович Сергей Александрович, Халява Николай Иванович, Шуринов Валентин Алексеевич, Паньковский Александр Владимирович, Мордухович Анатолий Владимирович, Рехлицкий Олег Валентинович, Марченко Олег Степанович, Брик Ольга Ивановна

МПК: A01D 41/02

Метки: культур, сельскохозяйственных, уборки, агрегат

Текст:

...транспортеров, а ось убирающего блока смещена в противоположную сторону и находится в зоне приемного окна обрабатывающего блока. На фиг. 1 показан агрегат для уборки сельскохозяйственных культур, на фиг. 2 изображена схема размещения модулей и блоков в агрегате относительно продольной оси энергетического средства. Агрегат для уборки сельскохозяйственных культур состоит из энергетического средства 1, к которому спереди подсоединен передний...

Номер патента: 3427

Опубликовано: 30.06.2000

Авторы: Маруда Николай Степанович, Размыслович Иван Романович, Никончук Александр Павлович, Пастушок Владислав Брониславович, Федорович Иван Иванович

МПК: A01B 49/06, A01B 49/04

Метки: материалов, внесения, почвообработки, почву, комбинированный, агрегат

Текст:

...при условии, что отношение расстояния от заднего обреза гребнеобразователя до передней кромки сошникак расстоянию от заднего обреза гребнеобразователя до задней кромки почвообрабатывающего рабочего органаможет находиться в пределах от 0,25 до 0,85. Для мелкого по размерам материала это отношение составляет 0,25 и увеличивается по мере увеличения размера материала до 0,85 для самого крупного. Минимальный предел отношения / для различных...

Номер патента: U 109

Опубликовано: 30.03.2000

Автор: Донодин Андрей Петрович

МПК: F04D 13/06

Метки: агрегат, электронасосный

Текст:

...3, фильтрационную решетку 4, установленную на всасывающем патрубке 5 насоса, расположенное в корпусе насоса рабочее колесо 6, закрепленное на валу 7 асинхронного трехфазного электродвигателя, содержащего корпус 8,ротор 9, статор 10 и переднюю и заднюю крышки 11 и 12, соответственно с подшипниковым узлом 13. Корпус насоса выполнен с задней крышкой 14, которая связана крепежным элементом 15 с передней крышкой 11 электродвигателя, корпусом 1...

Номер патента: U 108

Опубликовано: 30.03.2000

Автор: Донодин Андрей Петрович

МПК: F04D 13/06

Метки: агрегат, электронасосный

Текст:

...и установлена меньшей ступенью на валу электродвигателя в расточке рабочего колеса, а неподвижное кольцо уплотнительного узла установлено в расточке корпуса электродвигателя, причем оба кольца уплотнительного узла выполнены керамическими и площадь торцевой поверхности подвижного кольца меньше площади торцевой поверхности неподвижного кольца. Площади торцевых поверхностей колец уплотнительного узла выбираются из соотношения п 0,70,5 н...

Номер патента: 2638

Опубликовано: 30.03.1999

Автор: Румен Антонов

МПК: F16H 37/04

Метки: агрегат, трансмиссия, трансмиссией, модульной, оборудованный, конструкции, силовой

Текст:

...держатель 30 жестко связан с центральным валом 6, толкатель обжатия 17 смещается в направлении водила 5, преодолевая сопротивление возвратных пружин 29. Таким образом, начиная с некоторой скорости вращения водила 5, центробежная сила, которая воздействует на грузики 31, позволяет им подниматься (как показано в верхней части модуля 180 б на фиг. 1) и оказывать давление на толкатель 17, а через него и на пакет фрикционных дисков, преодолевая при...

Номер патента: 2574

Опубликовано: 30.12.1998

Автор: Субботин Сергей Павлович

МПК: F04D 9/04

Метки: агрегат, насосный

Текст:

...После временной остановки насоса его элементы возвращаются в исходное состояние, в камере для заливки остается достаточно жидкости для повторного запуска, и насос готов к повторному запуску без выполнения каких-либо вспомогательных операций, что упрощает его эксплуатацию. Такое техническое решение позволяет не только обеспечить самовсасывание, т.е. заполнение насоса жидкостью из размещенного на более низком уровне резервуара, но и запуск...

Номер патента: 2106

Опубликовано: 30.06.1998

Авторы: Русак Анатолий Александрович, Борушко Николай Петрович, Потапов Валерий Иванович

МПК: F23C 11/00

Метки: агрегата, способ, котельного, агрегат, топки, реализации, работы, экранированной, котельный

Текст:

...изТемпература, С сернистый собность нр,бытка воздуха влажность,ккал/кг воздуха, в топлива, т горения, макс(-) 0 9700 1 0 0 2115 3 9350 1 0 0 2100 6 9060 1 0 0 2085 9 8750 1 0 0 2070 Теоретическая температура горения теор , учитывающая теплоту диссоциации продуктов сгорания, ниже макс на 100-150 С. Анализ представленных данных показывает, что каждые дополнительные 3 влажности снижают максимальную температуру горения мазута на 15 С. При...

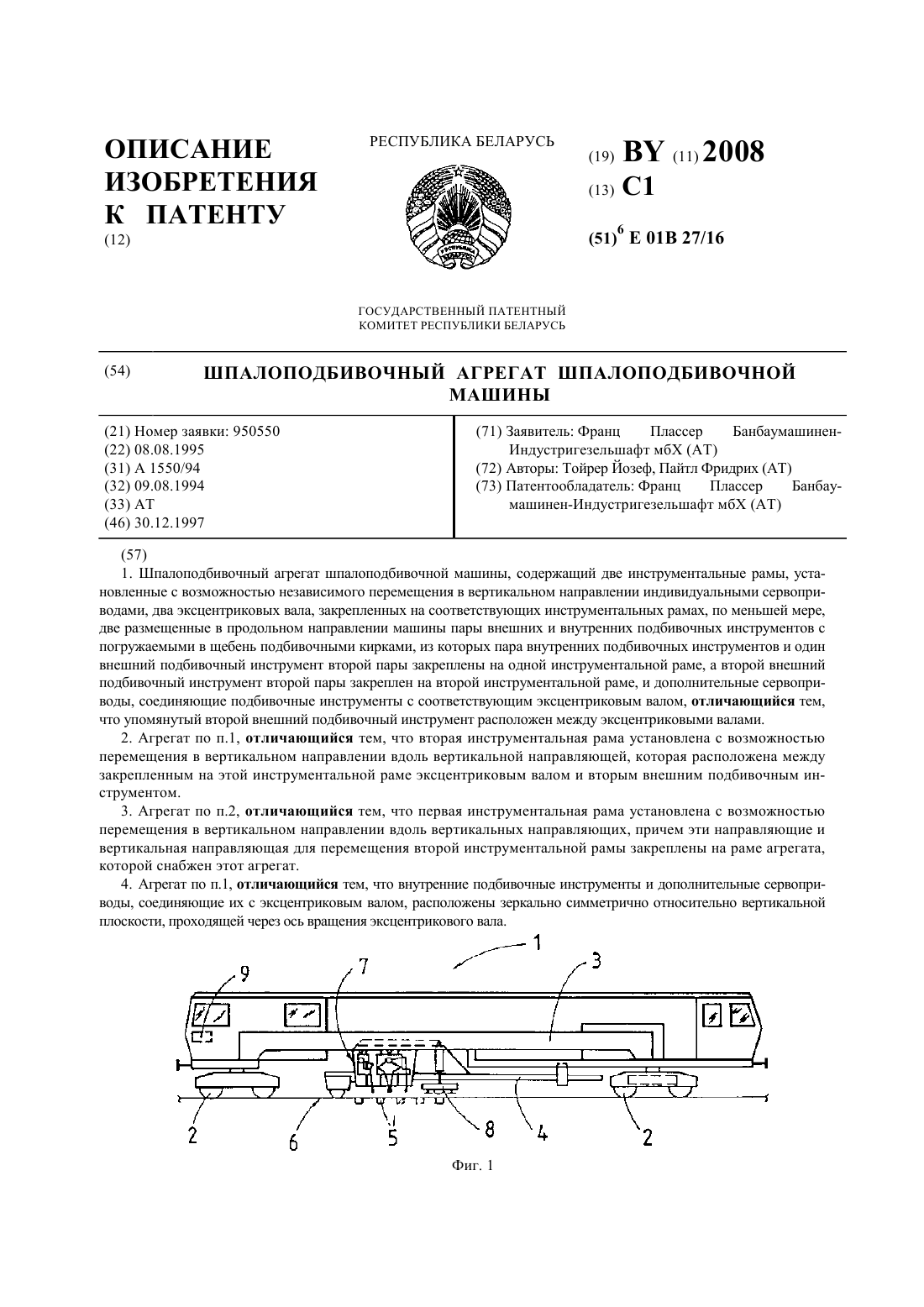

Номер патента: 2008

Опубликовано: 30.12.1997

Авторы: Тойрер Йозеф, Пайтл Фридрих

МПК: E01B 27/16

Метки: шпалоподбивочный, шпалоподбивочной, машины, агрегат

Текст:

...валом, расположены зеркально симметрично относительно вертикальной плоскости, проходящей через ось вращения эксцентрикового вала. Сервоприводы для перемещения инструментальных рам в вертикальном направлении соединены с центральным пультом управления для синхронного включения. В указанной конструкции перемещаемый по вертикали внешний подбивочный инструмент становится практически самостоятельным подбивочным агрегатом. Тем самым без...

Номер патента: 1321

Опубликовано: 16.09.1996

Автор: Йозеф Тойрер

МПК: E01B 27/16

Метки: шпалоподбивочный, агрегат

Текст:

...уменьшенной таким образом шириной шпального ящика рельсовая нитка может еще беспрепятственно подбираться с помощью указанных внутреннихподбоекВ увеличенном изображении подбойки 5 по фиг.5 видно. что в основном прямойхвостовик лишь в своей конечной нижнейчасти имеет небольшой изгиб. проходящийВ ПВОДОПЬНОМ направлении ХВОСТОВИКЗ ИЛИ средней оси 13 и в направлении подачи на- глубину. На нем. с одной стороны крепится проходящая параллельно...

Номер патента: 1390

Опубликовано: 16.09.1996

Авторы: Вильхельм Прашл, Йозеф Тойрер, Фридрих Пайтл

МПК: E01B 27/16

Метки: шпалоподбивочный, агрегат

Текст:

...тогда как противолежащая наружная подбивочная лопатка 13 установлена с возможностью поворота на шпалоподбивочном инструменте 9 вокруг проходящей в продольном направлении машины оси 15 поворота. При этом движение поворота наружной лопатки 13 ограничено расположегшыьш с одной стороны на внутрегщей и с другой сгороны на наружной лопатке 14, соответственно 13, упорами 16, 17, 18, 19. В зоне, противолежащей этим упорам 16, 17, 18, 19 в...

Номер патента: 991

Опубликовано: 15.12.1995

Автор: Йозеф Тойрер

МПК: E01B 27/16

Метки: машины, агрегат, путевой, шпалоподбивочный

Текст:

...непосредственно рядом друг с другом шпал 5, ИМЕЕТ С каждой продольной стороны рельса два расположенных снаружи относительно продольного направления машины инструментальных суппорта, несущих наружные щпалоподбивочньте рабочие органы 20, а также четыре расположенных между ними внутренних шпалоподбиночных рабочих органа 21, переставляемьхе по высоте посредством привода 22. Для обеспечения качательных движений щпалоподбИЕЮЧпых рабочих...

Номер патента: 557

Опубликовано: 30.06.1995

Автор: Йозеф Тойрер

МПК: E01B 27/12

Метки: путевой, машины, агрегат, шпалоподбивочный, передвижной

Текст:

...вид НВ ФИГ-2 т ВидЩпалоподбнвочны агрегат передвижной путевой машины содержит монтируемую на раме 1 путевой машины с возможностью перестановкн по высоте приводом в виде гидроцилиндра 2 несу 5д ный на несущей раме 3, держатели 5, установленные на раме 3 с возможностью поворота приводами 6 вокруг осей 7, перпендикулярных вертикальной плоскости, проходящей через ось пути. Приводы 6 представляют собой гидроцилиндры. На держателях 5 установлен...
