Комбинированный агрегат для почвообработки и внесения материалов в почву

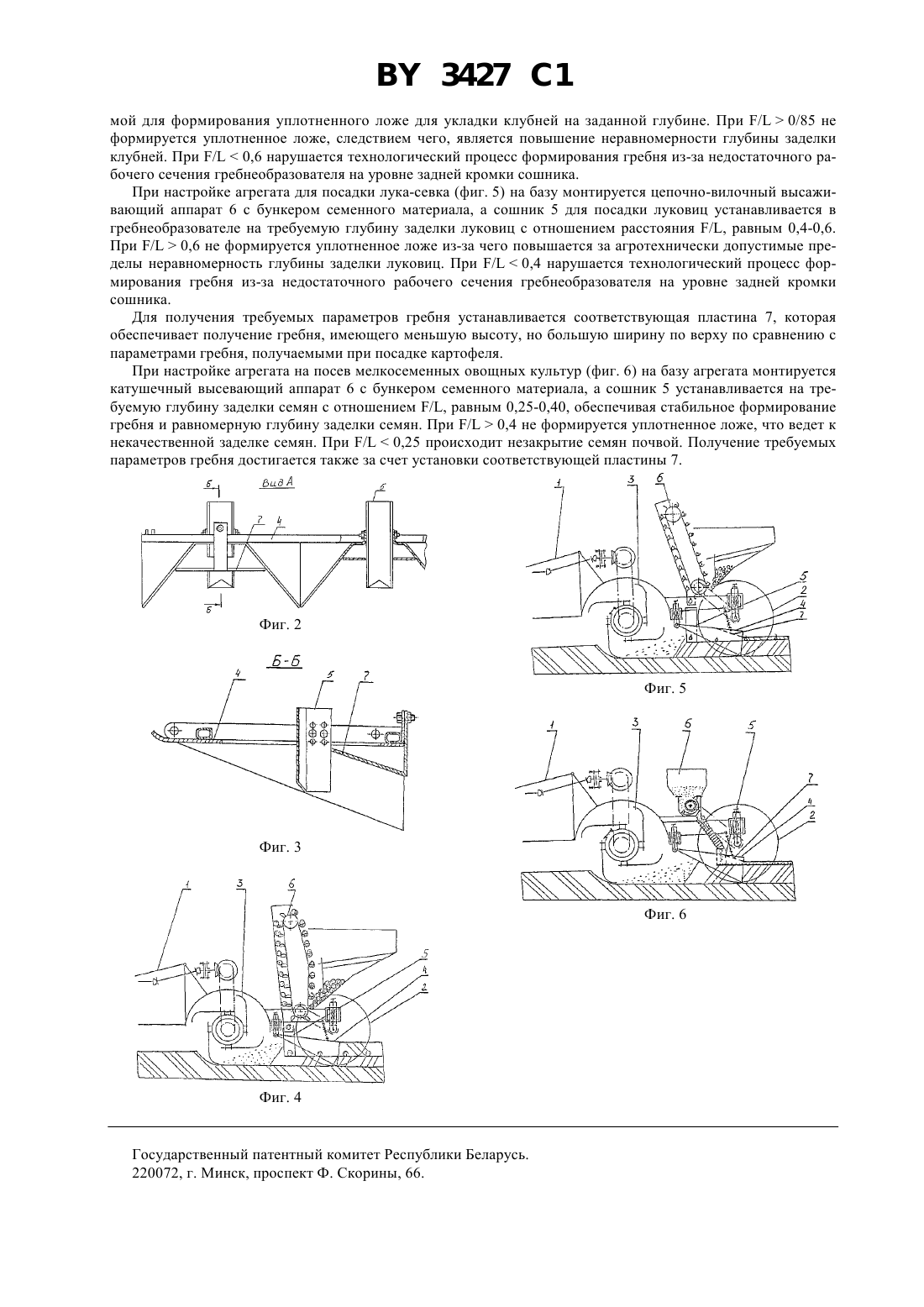

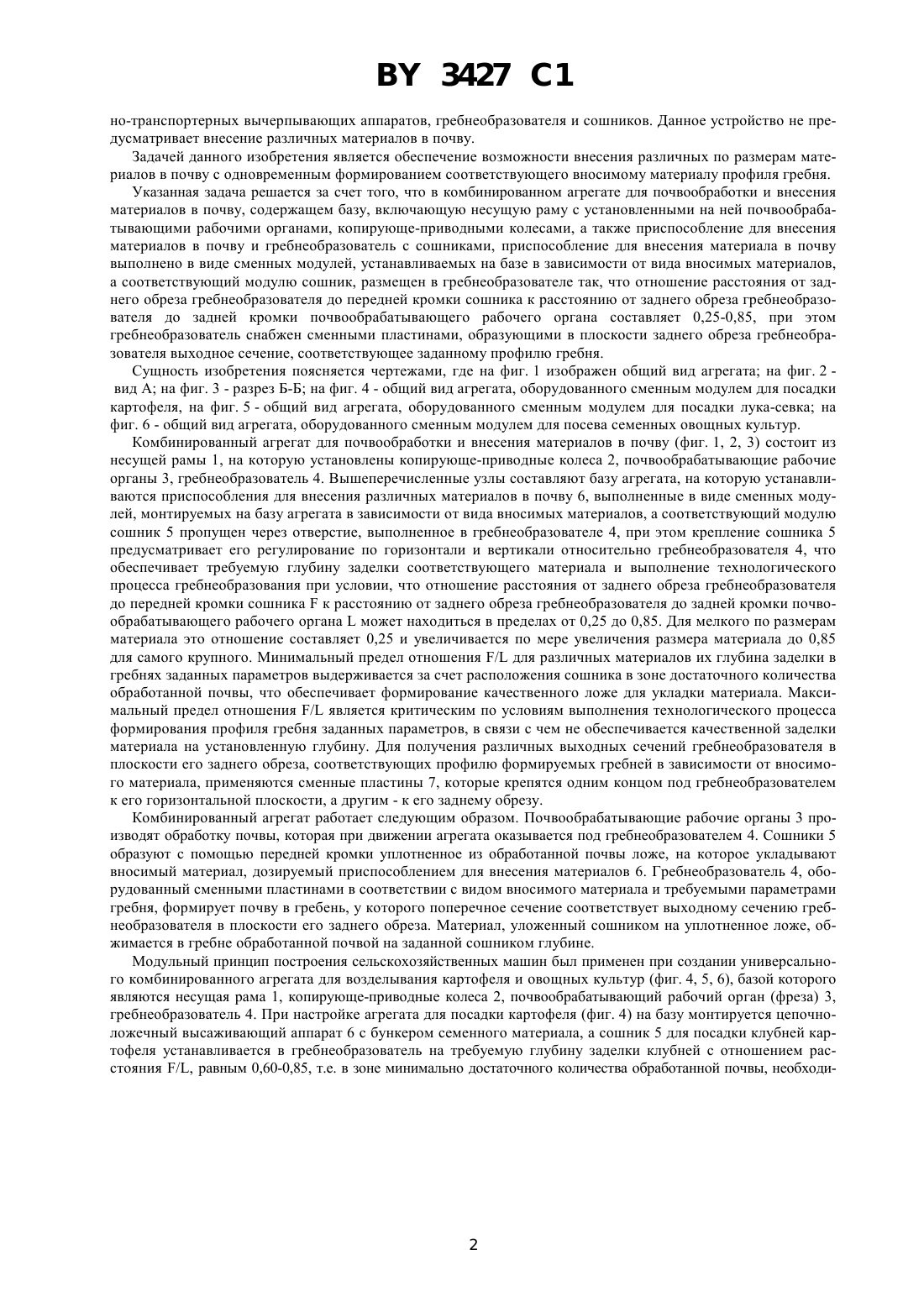

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КОМБИНИРОВАННЫЙ АГРЕГАТ ДЛЯ ПОЧВООБРАБОТКИ И ВНЕСЕНИЯ МАТЕРИАЛОВ В ПОЧВУ(71) Заявитель Белорусский аграрный нический университет(73) Патентообладатель Белорусский аграрный технический университет(57) Комбинированный агрегат для почвообработки и внесения материалов в почву, содержащий базу, включающую несущую раму с установленными на ней почвообрабатывающими рабочими органами и копирующе-приводными колесами, а также приспособление для внесения материалов в почву и гребнеобразователь с сошниками, отличающийся тем, что приспособление для внесения материалов в почву выполнено в виде сменных модулей, устанавливаемых на базе в зависимости от вида вносимых материалов, а соответствующий модулю сошник размещен в гребнеобразователе так, что отношение расстояния от заднего обреза гребнеобразователя до передней кромки сошника к расстоянию от заднего обреза гребнеобразователя до задней кромки почвообрабатывающего рабочего органа составляет 0,25-0,85, при этом гребнеобразователь снабжен сменными пластинами, образующими в плоскости заднего обреза гребнеобразователя выходное сечение, соответствующее заданному профилю гребня. Фиг. 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к комбинированным машинам для почвообработки и внесения материалов в почву с одновременным формированием гребней(гряд) определенного профиля. Наиболее близким техническим решением является сажалка картофеля 1, состоящая из рамы, опорнокопирующих колес, фрезерного рабочего органа, бункера семенного материала, туковысевающих и ложеч 3427 1 но-транспортерных вычерпывающих аппаратов, гребнеобразователя и сошников. Данное устройство не предусматривает внесение различных материалов в почву. Задачей данного изобретения является обеспечение возможности внесения различных по размерам материалов в почву с одновременным формированием соответствующего вносимому материалу профиля гребня. Указанная задача решается за счет того, что в комбинированном агрегате для почвообработки и внесения материалов в почву, содержащем базу, включающую несущую раму с установленными на ней почвообрабатывающими рабочими органами, копирующе-приводными колесами, а также приспособление для внесения материалов в почву и гребнеобразователь с сошниками, приспособление для внесения материала в почву выполнено в виде сменных модулей, устанавливаемых на базе в зависимости от вида вносимых материалов,а соответствующий модулю сошник, размещен в гребнеобразователе так, что отношение расстояния от заднего обреза гребнеобразователя до передней кромки сошника к расстоянию от заднего обреза гребнеобразователя до задней кромки почвообрабатывающего рабочего органа составляет 0,25-0,85, при этом гребнеобразователь снабжен сменными пластинами, образующими в плоскости заднего обреза гребнеобразователя выходное сечение, соответствующее заданному профилю гребня. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен общий вид агрегата на фиг. 2 вид А на фиг. 3 - разрез Б-Б на фиг. 4 - общий вид агрегата, оборудованного сменным модулем для посадки картофеля, на фиг. 5 - общий вид агрегата, оборудованного сменным модулем для посадки лука-севка на фиг. 6 - общий вид агрегата, оборудованного сменным модулем для посева семенных овощных культур. Комбинированный агрегат для почвообработки и внесения материалов в почву (фиг. 1, 2, 3) состоит из несущей рамы 1, на которую установлены копирующе-приводные колеса 2, почвообрабатывающие рабочие органы 3, гребнеобразователь 4. Вышеперечисленные узлы составляют базу агрегата, на которую устанавливаются приспособления для внесения различных материалов в почву 6, выполненные в виде сменных модулей, монтируемых на базу агрегата в зависимости от вида вносимых материалов, а соответствующий модулю сошник 5 пропущен через отверстие, выполненное в гребнеобразователе 4, при этом крепление сошника 5 предусматривает его регулирование по горизонтали и вертикали относительно гребнеобразователя 4, что обеспечивает требуемую глубину заделки соответствующего материала и выполнение технологического процесса гребнеобразования при условии, что отношение расстояния от заднего обреза гребнеобразователя до передней кромки сошникак расстоянию от заднего обреза гребнеобразователя до задней кромки почвообрабатывающего рабочего органаможет находиться в пределах от 0,25 до 0,85. Для мелкого по размерам материала это отношение составляет 0,25 и увеличивается по мере увеличения размера материала до 0,85 для самого крупного. Минимальный предел отношения / для различных материалов их глубина заделки в гребнях заданных параметров выдерживается за счет расположения сошника в зоне достаточного количества обработанной почвы, что обеспечивает формирование качественного ложе для укладки материала. Максимальный предел отношения / является критическим по условиям выполнения технологического процесса формирования профиля гребня заданных параметров, в связи с чем не обеспечивается качественной заделки материала на установленную глубину. Для получения различных выходных сечений гребнеобразователя в плоскости его заднего обреза, соответствующих профилю формируемых гребней в зависимости от вносимого материала, применяются сменные пластины 7, которые крепятся одним концом под гребнеобразователем к его горизонтальной плоскости, а другим - к его заднему обрезу. Комбинированный агрегат работает следующим образом. Почвообрабатывающие рабочие органы 3 производят обработку почвы, которая при движении агрегата оказывается под гребнеобразователем 4. Сошники 5 образуют с помощью передней кромки уплотненное из обработанной почвы ложе, на которое укладывают вносимый материал, дозируемый приспособлением для внесения материалов 6. Гребнеобразователь 4, оборудованный сменными пластинами в соответствии с видом вносимого материала и требуемыми параметрами гребня, формирует почву в гребень, у которого поперечное сечение соответствует выходному сечению гребнеобразователя в плоскости его заднего обреза. Материал, уложенный сошником на уплотненное ложе, обжимается в гребне обработанной почвой на заданной сошником глубине. Модульный принцип построения сельскохозяйственных машин был применен при создании универсального комбинированного агрегата для возделывания картофеля и овощных культур (фиг. 4, 5, 6), базой которого являются несущая рама 1, копирующе-приводные колеса 2, почвообрабатывающий рабочий орган (фреза) 3,гребнеобразователь 4. При настройке агрегата для посадки картофеля (фиг. 4) на базу монтируется цепочноложечный высаживающий аппарат 6 с бункером семенного материала, а сошник 5 для посадки клубней картофеля устанавливается в гребнеобразователь на требуемую глубину заделки клубней с отношением расстояния /, равным 0,60-0,85, т.е. в зоне минимально достаточного количества обработанной почвы, необходи 2 3427 1 мой для формирования уплотненного ложе для укладки клубней на заданной глубине. При /0/85 не формируется уплотненное ложе, следствием чего, является повышение неравномерности глубины заделки клубней. При /0,6 нарушается технологический процесс формирования гребня из-за недостаточного рабочего сечения гребнеобразователя на уровне задней кромки сошника. При настройке агрегата для посадки лука-севка (фиг. 5) на базу монтируется цепочно-вилочный высаживающий аппарат 6 с бункером семенного материала, а сошник 5 для посадки луковиц устанавливается в гребнеобразователе на требуемую глубину заделки луковиц с отношением расстояния /, равным 0,4-0,6. При /0,6 не формируется уплотненное ложе из-за чего повышается за агротехнически допустимые пределы неравномерность глубины заделки луковиц. При /0,4 нарушается технологический процесс формирования гребня из-за недостаточного рабочего сечения гребнеобразователя на уровне задней кромки сошника. Для получения требуемых параметров гребня устанавливается соответствующая пластина 7, которая обеспечивает получение гребня, имеющего меньшую высоту, но большую ширину по верху по сравнению с параметрами гребня, получаемыми при посадке картофеля. При настройке агрегата на посев мелкосеменных овощных культур (фиг. 6) на базу агрегата монтируется катушечный высевающий аппарат 6 с бункером семенного материала, а сошник 5 устанавливается на требуемую глубину заделки семян с отношением /, равным 0,25-0,40, обеспечивая стабильное формирование гребня и равномерную глубину заделки семян. При /0,4 не формируется уплотненное ложе, что ведет к некачественной заделке семян. При /0,25 происходит незакрытие семян почвой. Получение требуемых параметров гребня достигается также за счет установки соответствующей пластины 7. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
