Комбинированный агрегат для ухода за картофелем

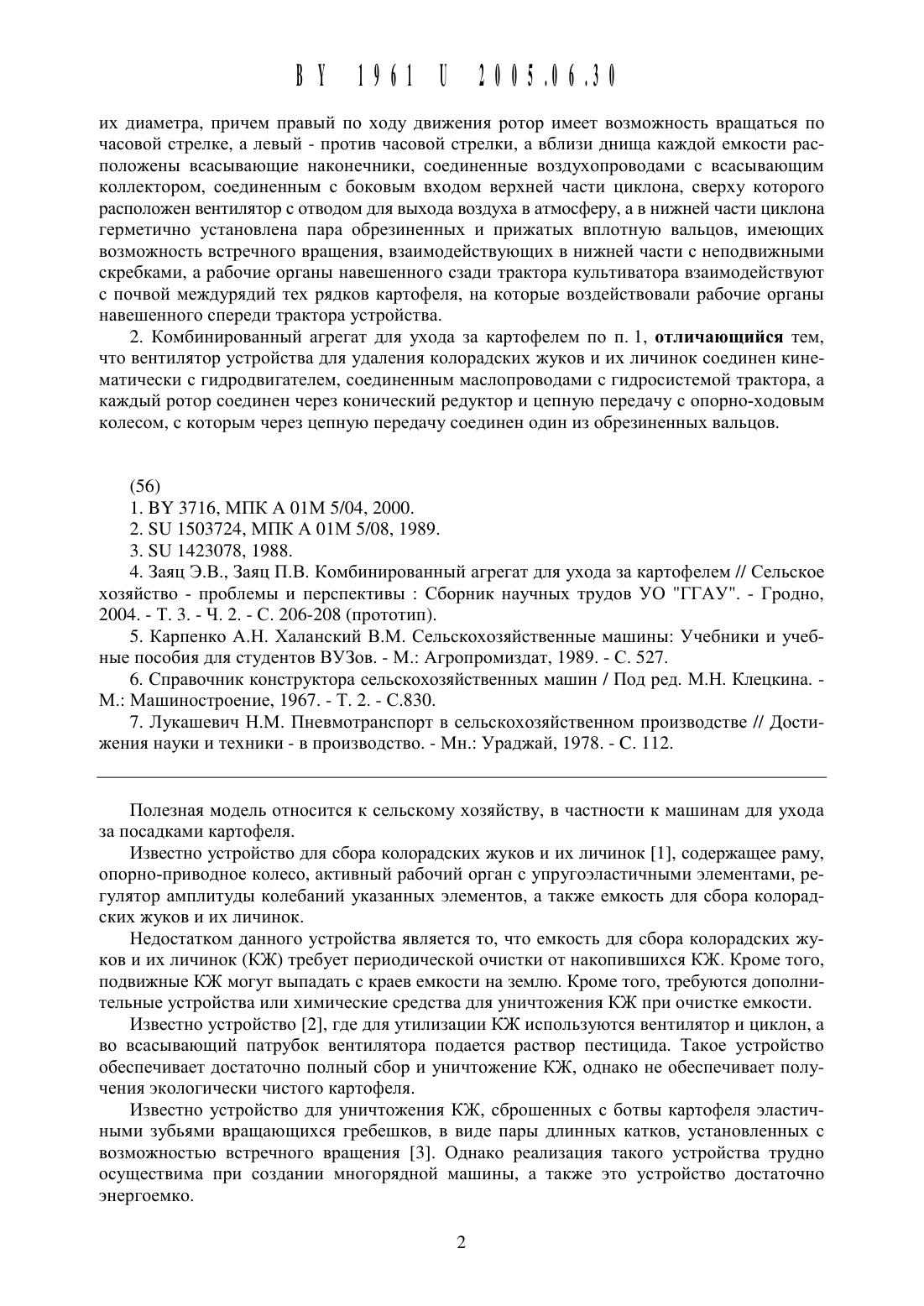

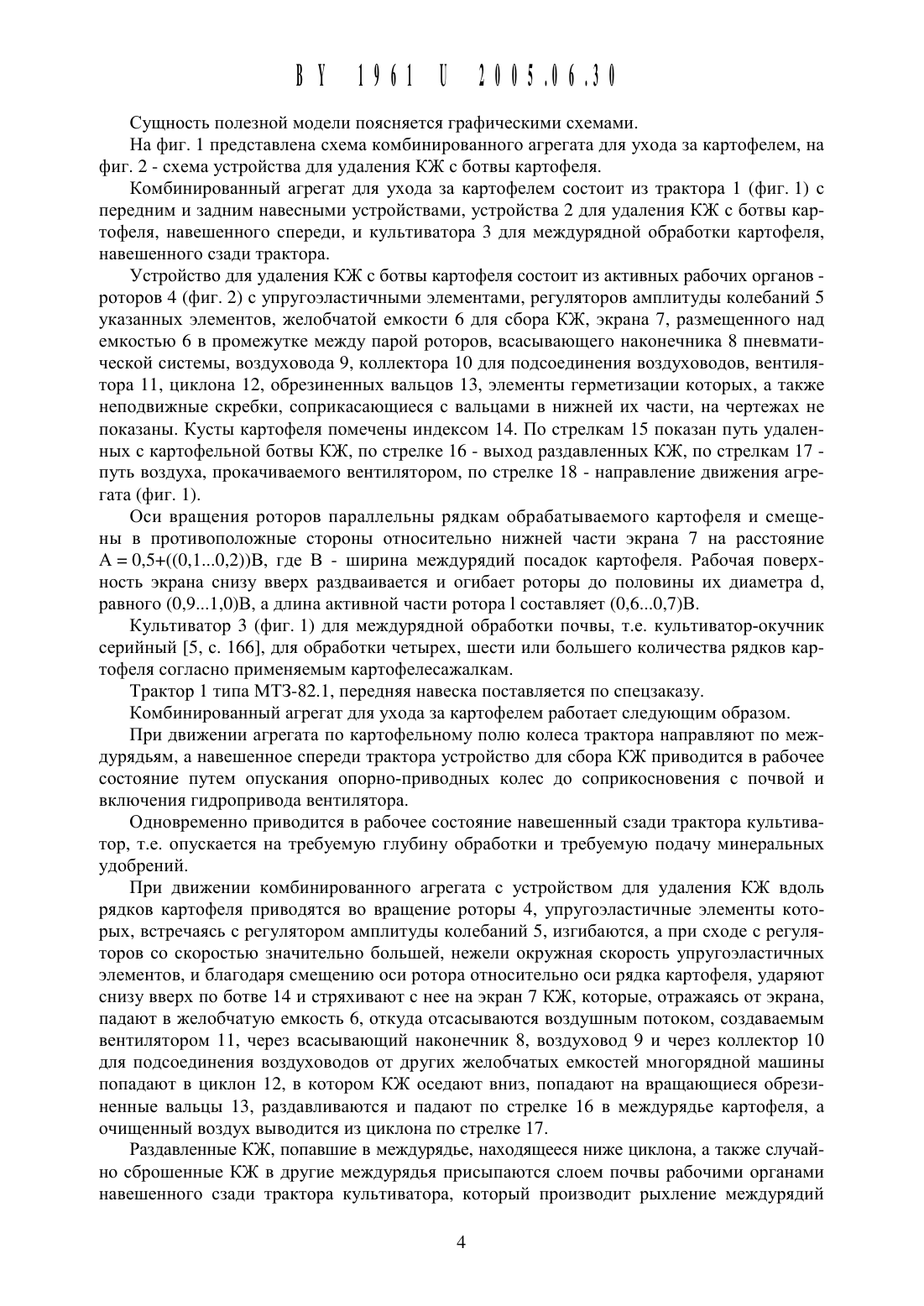

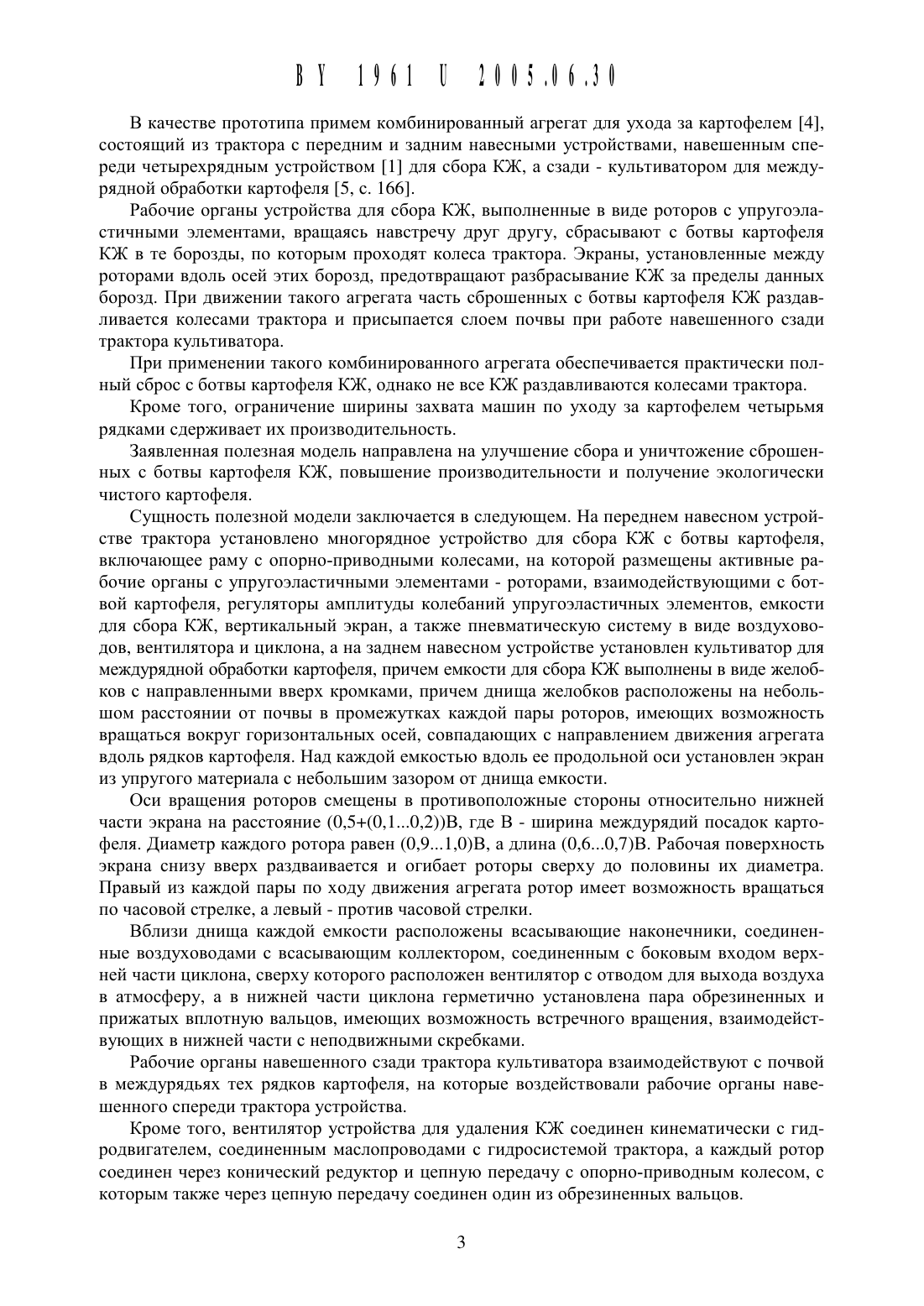

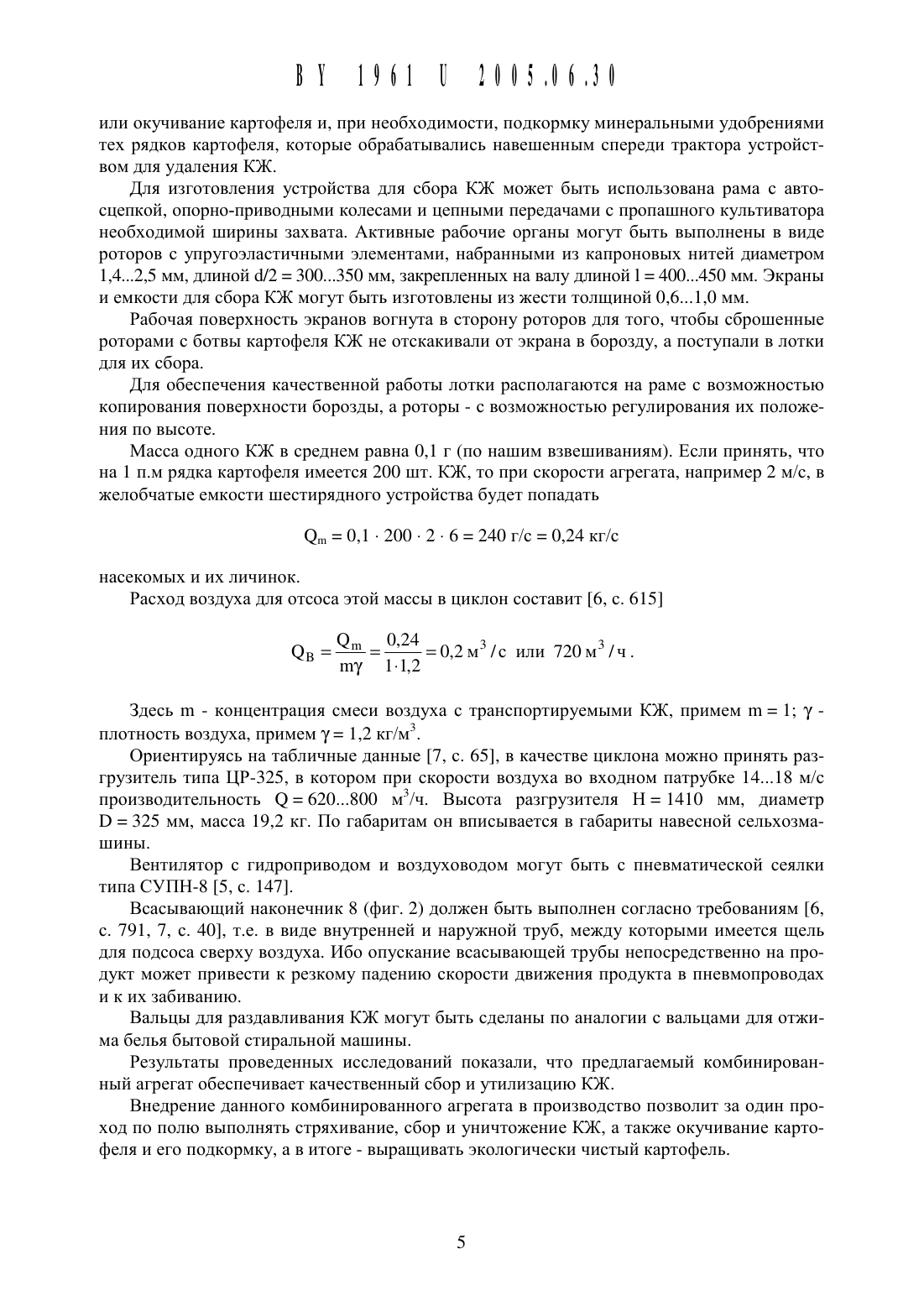

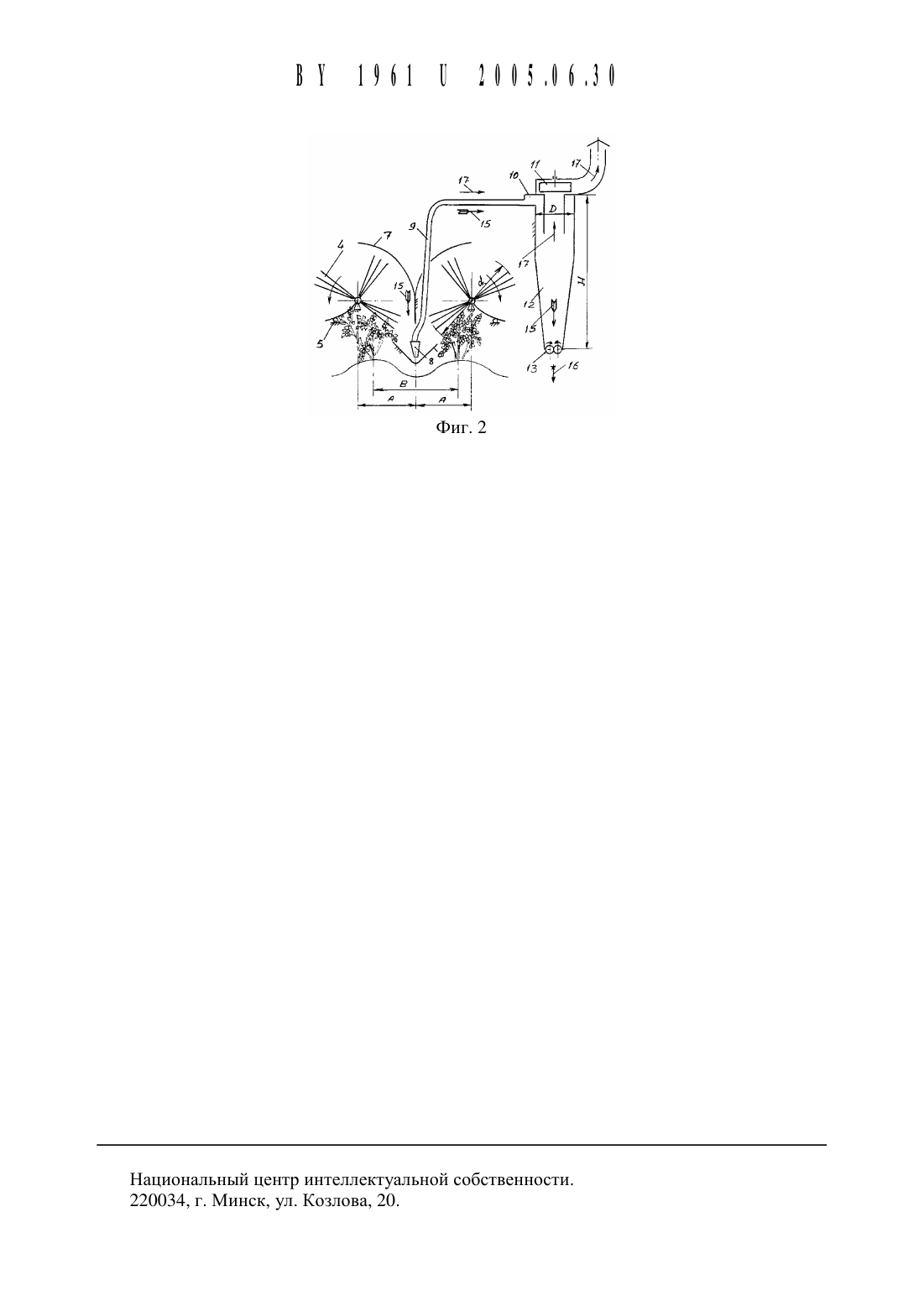

их диаметра, причем правый по ходу движения ротор имеет возможность вращаться по часовой стрелке, а левый - против часовой стрелки, а вблизи днища каждой емкости расположены всасывающие наконечники, соединенные воздухопроводами с всасывающим коллектором, соединенным с боковым входом верхней части циклона, сверху которого расположен вентилятор с отводом для выхода воздуха в атмосферу, а в нижней части циклона герметично установлена пара обрезиненных и прижатых вплотную вальцов, имеющих возможность встречного вращения, взаимодействующих в нижней части с неподвижными скребками, а рабочие органы навещенного сзади трактора культиватора взаимодействуют с почвой междурядий тех рядков картофеля, на которые воздействовали рабочие органы навещенного спереди трактора устройства.2. Комбинированный агрегат для ухода за картофелем по п. 1, отличающийся тем,что вентилятор устройства для удаления колорадских жуков и их личинок соединен кинематически с гидродвигателем, соединенным маслопроводами с гидросистемой трактора, а каждый ротор соединен через конический редуктор и цепную передачу с опорно-ходовым колесом, с которым через цепную передачу соединен один из обрезиненных вальцов.4. Заяц Э.В., Заяц П.В. Комбинированный агрегат для ухода за картофелем // Сельское хозяйство - проблемы и перспективы Сборник научных трудов УО ГГАУ. - Гродно,2004. - Т. 3. - Ч. 2. - С. 206-208 (прототип).5. Карпенко А.Н. Халанский В.М. Сельскохозяйственные мащины Учебники и учебные пособия для студентов ВУЗов. - М. Агропромиздат, 1989. - С. 527.6. Справочник конструктора сельскохозяйственных мащин / Под ред. М.Н. Клецкина. М. Машиностроение, 1967. - Т. 2. - С.830.Полезная модель относится к сельскому хозяйству, в частности к мащинам для ухода за посадками картофеля.Известно устройство для сбора колорадских жуков и их личинок 1, содержащее раму,опорно-приводное колесо, активный рабочий орган с упругоэластичными элементами, регулятор амплитуды колебаний указанных элементов, а также емкость для сбора колорадских жуков и их личинок.Недостатком данного устройства является то, что емкость для сбора колорадских жуков и их личинок (КЖ) требует периодической очистки от накопивщихся КЖ. Кроме того,подвижные КЖ могут выпадать с краев емкости на землю. Кроме того, требуются дополнительные устройства или химические средства для уничтожения КЖ при очистке емкости.Известно устройство 2, где для утилизации КЖ используются вентилятор и циклон, а во всасывающий патрубок вентилятора подается раствор пестицида. Такое устройство обеспечивает достаточно полный сбор и уничтожение КЖ, однако не обеспечивает получения экологически чистого картофеля.Известно устройство для уничтожения КЖ, сброщенных с ботвы картофеля эластичными зубьями вращающихся гребешков, в виде пары длинных катков, установленных с возможностью встречного вращения 3. Однако реализация такого устройства трудно осуществима при создании многорядной мащины, а также это устройство достаточно энергоемко.В качестве прототипа примем Комбинированный агрегат для ухода за картофелем 4,состоящий из трактора с передним и задним навесными устройствами, навешеннь 1 м спереди четь 1 рехряднь 1 м устройством 1 для сбора КЖ, а сзади - культиватором для междурядной обработки картофеля 5, с. 166.Рабочие органы устройства для сбора КЖ, выполненные в виде роторов с упругоэластичными элементами, вращаясь навстречу друг другу, сбрасывают с ботвы картофеля КЖ в те борозды, по которым проходят колеса трактора. Экраны, установленные между роторами вдоль осей этих борозд, предотвращают разбрасывание КЖ за пределы данных борозд. При движении такого агрегата часть сброшенных с ботвы картофеля КЖ раздавливается колесами трактора и присыпается слоем почвы при работе навешенного сзади трактора культиватора.При применении такого комбинированного агрегата обеспечивается практически полный сброс с ботвы картофеля КЖ, однако не все КЖ раздавливаются колесами трактора.Кроме того, ограничение ширины захвата машин по уходу за картофелем четырьмя рядками сдерживает их производительность.Заявленная полезная модель направлена на улучшение сбора и уничтожение сброшенных с ботвы картофеля КЖ, повышение производительности и получение экологически чистого картофеля.Сущность полезной модели заключается в следующем. На переднем навесном устройстве трактора установлено многорядное устройство для сбора КЖ с ботвы картофеля,включающее раму с опорно-приводными колесами, на которой размещены активные рабочие органы с упругоэластичными элементами - роторами, взаимодействующими с ботвой картофеля, регуляторы амплитуды колебаний упругоэластичных элементов, емкости для сбора КЖ, вертикальный экран, а также пневматическую систему в виде воздуховодов, вентилятора и циклона, а на заднем навесном устройстве установлен культиватор для междурядной обработки картофеля, причем емкости для сбора КЖ выполнены в виде желобков с направленными вверх кромками, причем днища желобков расположены на небольшом расстоянии от почвы в промежутках каждой пары роторов, имеющих возможность вращаться вокруг горизонтальных осей, совпадающих с направлением движения агрегата вдоль рядков картофеля. Над каждой емкостью вдоль ее продольной оси установлен экран из упругого материала с небольшим зазором от днища емкости.Оси вращения роторов смещены в противоположные стороны относительно нижней части экрана на расстояние (О,5(О,1 О,2 В, где В - ширина междурядий посадок картофеля. Диаметр каждого ротора равен (О,91,О)В, а длина (О,6 О,7)В. Рабочая поверхность экрана снизу вверх раздваивается и огибает роторы сверху до половины их диаметра. Правый из каждой пары по ходу движения агрегата ротор имеет возможность вращаться по часовой стрелке, а левый - против часовой стрелки.Вблизи днища каждой емкости расположены всасывающие наконечники, соединенные воздуховодами с всасывающим коллектором, соединенным с боковым входом верхней части циклона, сверху которого расположен вентилятор с отводом для выхода воздуха в атмосферу, а в нижней части циклона герметично установлена пара обрезиненных и прижатых вплотную вальцов, имеющих возможность встречного вращения, взаимодействующих в нижней части с неподвижными скребками.Рабочие органы навешенного сзади трактора культиватора взаимодействуют с почвой в междурядьях тех рядков картофеля, на которые воздействовали рабочие органы навешенного спереди трактора устройства.Кроме того, вентилятор устройства для удаления КЖ соединен кинематически с гидродвигателем, соединенным маслопроводами с гидросистемой трактора, а каждый ротор соединен через конический редуктор и цепную передачу с опорно-приводным колесом, с которым также через цепную передачу соединен один из обрезиненных вальцов.Сущность полезной модели поясняется графическими схемами.На фиг. 1 представлена схема комбинированного агрегата для ухода за картофелем, на фиг. 2 - схема устройства для удаления КЖ с ботвы картофеля.Комбинированный агрегат для ухода за картофелем состоит из трактора 1 (фиг. 1) с передним и задним навесными устройствами, устройства 2 для удаления КЖ с ботвы картофеля, навешенного спереди, и культиватора 3 для междурядной обработки картофеля,навешенного сзади трактора.Устройство для удаления КЖ с ботвы картофеля состоит из активных рабочих органов роторов 4 (фиг. 2) с упругоэластичнь 1 ми элементами, регуляторов амплитуды колебаний 5 указанных элементов, желобчатой емкости 6 для сбора КЖ, экрана 7, размещенного над емкостью 6 в промежутке между парой роторов, всасывающего наконечника 8 пневматической системы, воздуховода 9, коллектора 10 для подсоединения воздуховодов, вентилятора 11, циклона 12, обрезиненных вальцов 13, элементы герметизации которых, а также неподвижные скребки, соприкасающиеся с вальцами в нижней их части, на чертежах не показаны. Кусты картофеля помечены индексом 14. По стрелкам 15 показан путь удаленных с картофельной ботвы КЖ, по стрелке 16 - выход раздавленных КЖ, по стрелкам 17 путь воздуха, прокачиваемого вентилятором, по стрелке 18 - направление движения агрегата (фиг. 1).Оси вращения роторов параллельны рядкам обрабатываемого картофеля и смещены в противоположные стороны относительно нижней части экрана 7 на расстояние А О,5 О,1 О,2 В, где В - ширина междурядий посадок картофеля. Рабочая поверхность экрана снизу вверх раздваивается и огибает роторы до половины их диаметра (1,равного (О,91,О)В, а длина активной части ротора 1 составляет (О,6 О,7)В.Культиватор 3 (фиг. 1) для междурядной обработки почвы, т.е. культиватор-окучник серийный 5, с. 166, для обработки четырех, шести или большего количества рядков картофеля согласно применяемым картофелесажалкам.Трактор 1 типа МТЗ-82.1, передняя навеска поставляется по спецзаказу.Комбинированный агрегат для ухода за картофелем работает следующим образом.При движении агрегата по картофельному полю колеса трактора направляют по междурядьям, а навешенное спереди трактора устройство для сбора КЖ приводится в рабочее состояние путем опускания опорно-приводных колес до соприкосновения с почвой и включения гидропривода вентилятора.Одновременно приводится в рабочее состояние навешенный сзади трактора культиватор, т.е. опускается на требуемую глубину обработки и требуемую подачу минеральных удобрений.При движении комбинированного агрегата с устройством для удаления КЖ вдоль рядков картофеля приводятся во вращение роторы 4, упругоэластичные элементы которых, встречаясь с регулятором амплитуды колебаний 5, изгибаются, а при сходе с регуляторов со скоростью значительно большей, нежели окружная скорость упругоэластичных элементов, и благодаря смещению оси ротора относительно оси рядка картофеля, ударяют снизу вверх по ботве 14 и стряхивают с нее на экран 7 КЖ, которые, отражаясь от экрана,падают в желобчатую емкость 6, откуда отсасываются воздушным потоком, создаваемым вентилятором 11, через всасывающий наконечник 8, воздуховод 9 и через коллектор 10 для подсоединения воздуховодов от других желобчатых емкостей многорядной машины попадают в циклон 12, в котором КЖ оседают вниз, попадают на вращающиеся обрезиненнь 1 е вальцы 13, раздавливаются и падают по стрелке 16 в междурядье картофеля, а очищенный воздух выводится из циклона по стрелке 17.Раздавленные КЖ, попавшие в междурядье, находящееся ниже циклона, а также случайно сброшенные КЖ в другие междурядья присыпаются слоем почвы рабочими органами навешенного сзади трактора культиватора, который производит рыхление междурядийили окучивание картофеля И, при необходимости, подкормку Минеральными удобрениями тех рядков картофеля, которые обрабатывались навещеннь 1 м спереди трактора устройством для удаления КЖ.Для изготовления устройства для сбора КЖ может быть использована рама с автосцепкой, опорно-приводными колесами и цепными передачами с пропащного культиватора необходимой Ширины захвата. Активные рабочие органы могут быть выполнены в виде роторов с упругоэластичнь 1 ми элементами, набранными из капроновых нитей диаметром 1,42,5 мм, длиной (1/2 300350 мм, закрепленных на валу длиной 1 400450 мм. Экраны и емкости для сбора КЖ могут быть изготовлены из жести толщиной О,61,О мм.Рабочая поверхность экранов вогнута в сторону роторов для того, чтобы сброшенные роторами с ботвы картофеля КЖ не отскакивали от экрана в борозду, а поступали в лотки для их сбора.Для обеспечения качественной работы лотки располагаются на раме с возможностью копирования поверхности борозды, а роторы - с возможностью регулирования их положения по высоте.Масса одного КЖ в среднем равна 0,1 г (по нащим взвещиваниям). Если принять, что на 1 п.м рядка картофеля имеется 200 щт. КЖ, то при скорости агрегата, например 2 м/с, в желобчатые емкости щестирядного устройства будет попадатьнасекомых и их личинок. Расход воздуха для отсоса этой массы в циклон составит 6, с. 615Здесь ш - концентрация смеси воздуха с транспортируемыми КЖ, примем ш 1 у плотность воздуха, примем у 1,2 кг/мз.Ориентируясь на табличные данные 7, с. 65, в качестве циклона можно принять разгрузитель типа ЦР-325, в котором при скорости воздуха во входном патрубке 1418 м/с производительность О 620800 м 3/ч. Высота разгрузителя Н 1410 мм, диаметр В 325 мм, масса 19,2 кг. По габаритам он вписывается в габариты навесной сельхозмащины.Вентилятор с гидроприводом и воздуховодом могут быть с пневматической сеялки типа СУПН-8 5, с. 147.Всасывающий наконечник 8 (фиг. 2) должен быть выполнен согласно требованиям 6,с. 791, 7, с. 40, т.е. в виде внутренней и наружной труб, между которыми имеется щель для подсоса сверху воздуха. Ибо опускание всасывающей трубы непосредственно на продукт может привести к резкому падению скорости движения продукта в пневмопроводах и к их забиванию.Вальцы для раздавливания КЖ могут быть сделаны по аналогии с вальцами для отжима белья бытовой стиральной мащины.Результаты проведенных исследований показали, что предлагаемый комбинированный агрегат обеспечивает качественный сбор и утилизацию КЖ.Внедрение данного комбинированного агрегата в производство позволит за один проход по полю выполнять стряхивание, сбор и уничтожение КЖ, а также окучивание картофеля и его подкормку, а в итоге - выращивать экологически чистый картофель.
