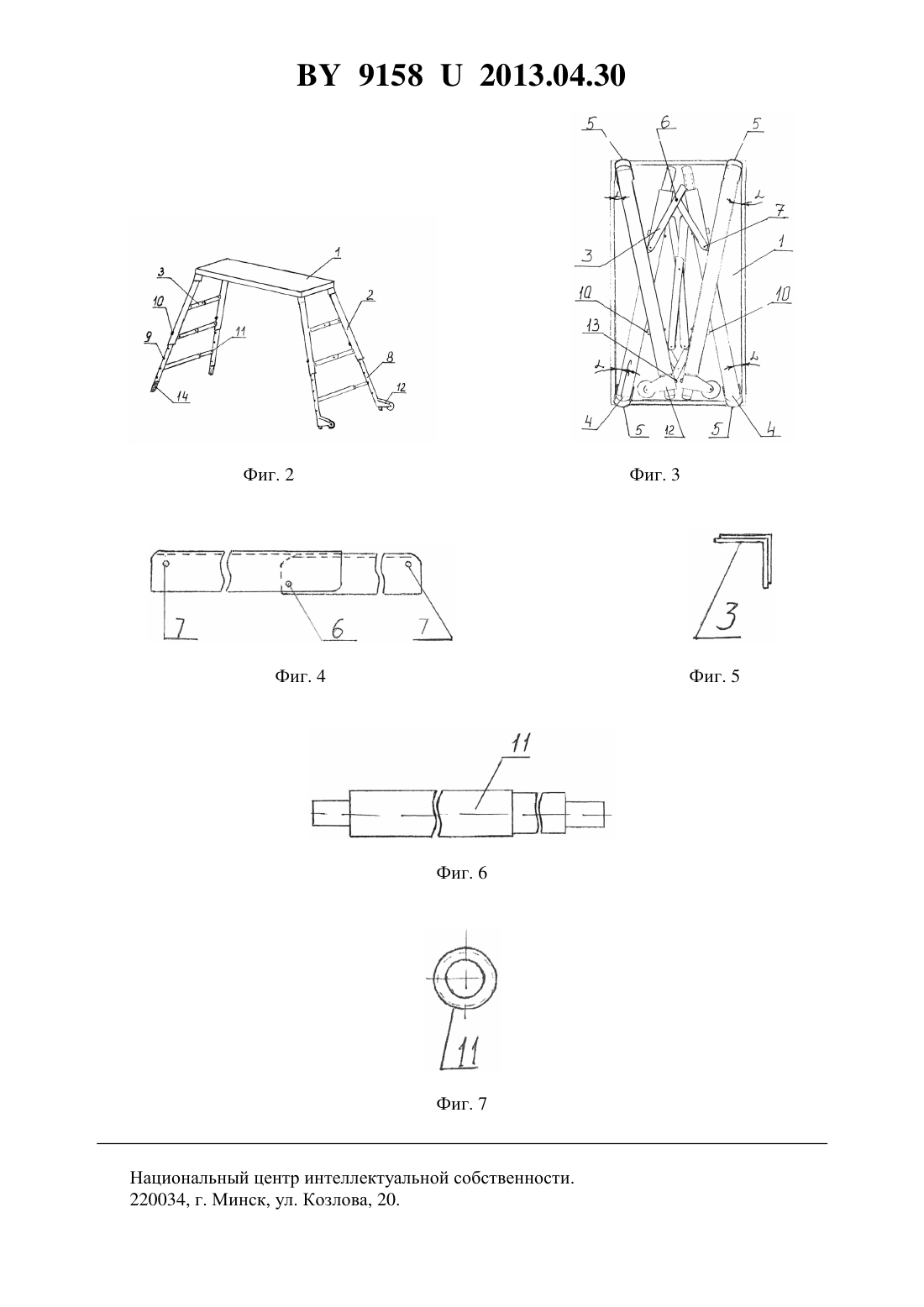

Складные подмости

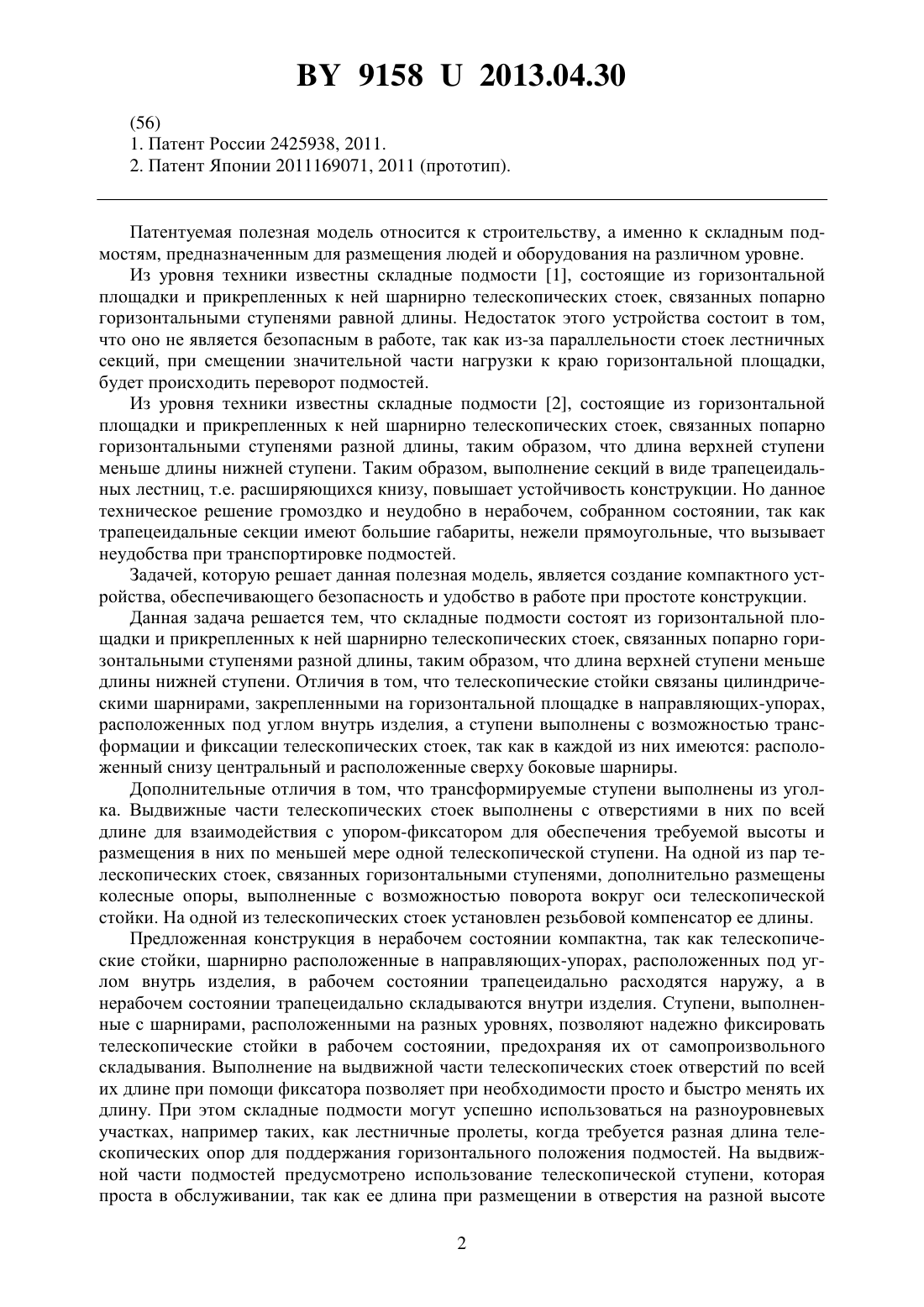

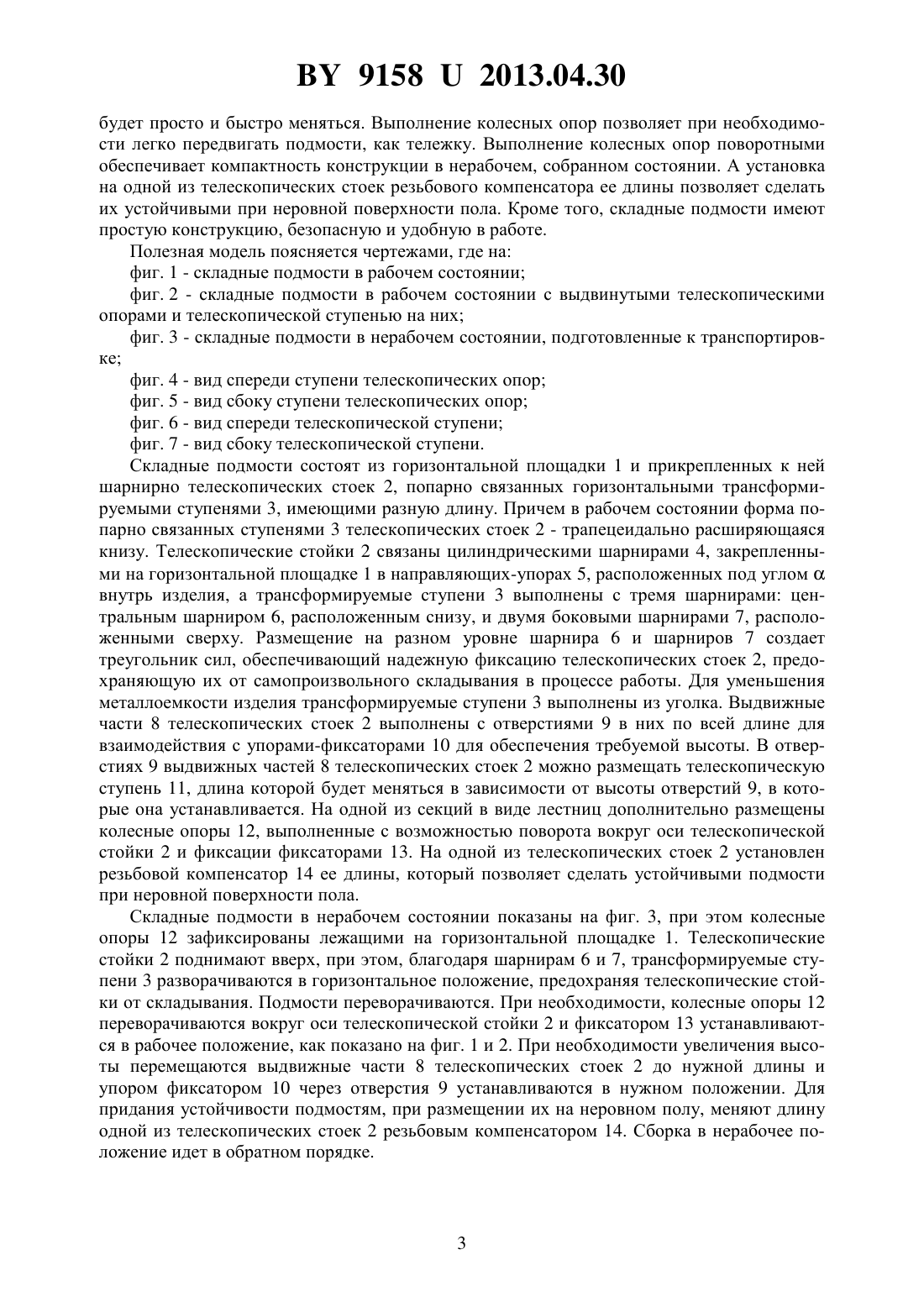

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Груздев Константин Николаевич Груздев Александр Константинович(72) Авторы Груздев Константин Николаевич Груздев Александр Константинович(73) Патентообладатели Груздев Константин Николаевич Груздев Александр Константинович(57) 1. Складные подмости, состоящие из горизонтальной площадки и прикрепленных к ней шарнирно телескопических стоек, связанных попарно горизонтальными ступенями разной длины, таким образом, что длина верхней ступени меньше длины нижней ступени,отличающиеся тем, что телескопические стойки связаны цилиндрическими шарнирами,закрепленными на горизонтальной площадке в направляющих-упорах, расположенных под углом, внутрь изделия, а ступени выполнены с возможностью трансформации и фиксации телескопических стоек, так как в каждой из них имеются расположенный снизу центральный и расположенные сверху боковые шарниры. 2. Устройство по п. 1, отличающееся тем, что трансформируемые ступени выполнены из уголка. 3. Устройство по п. 1, отличающееся тем, что выдвижные части телескопических стоек выполнены с отверстиями в них по всей длине для взаимодействия с упоромфиксатором для обеспечения требуемой высоты и размещения в них по меньшей мере одной телескопической ступени. 4. Устройство по п. 1, отличающееся тем, что на одной из пар телескопических стоек,связанных горизонтальными ступенями, дополнительно размещены колесные опоры, выполненные с возможностью поворота вокруг оси телескопической стойки. 5. Устройство по п. 1, отличающееся тем, что на одной из телескопических стоек установлен резьбовой компенсатор ее длины.(56) 1. Патент России 2425938, 2011. 2. Патент Японии 2011169071, 2011 (прототип). Патентуемая полезная модель относится к строительству, а именно к складным подмостям, предназначенным для размещения людей и оборудования на различном уровне. Из уровня техники известны складные подмости 1, состоящие из горизонтальной площадки и прикрепленных к ней шарнирно телескопических стоек, связанных попарно горизонтальными ступенями равной длины. Недостаток этого устройства состоит в том,что оно не является безопасным в работе, так как из-за параллельности стоек лестничных секций, при смещении значительной части нагрузки к краю горизонтальной площадки,будет происходить переворот подмостей. Из уровня техники известны складные подмости 2, состоящие из горизонтальной площадки и прикрепленных к ней шарнирно телескопических стоек, связанных попарно горизонтальными ступенями разной длины, таким образом, что длина верхней ступени меньше длины нижней ступени. Таким образом, выполнение секций в виде трапецеидальных лестниц, т.е. расширяющихся книзу, повышает устойчивость конструкции. Но данное техническое решение громоздко и неудобно в нерабочем, собранном состоянии, так как трапецеидальные секции имеют большие габариты, нежели прямоугольные, что вызывает неудобства при транспортировке подмостей. Задачей, которую решает данная полезная модель, является создание компактного устройства, обеспечивающего безопасность и удобство в работе при простоте конструкции. Данная задача решается тем, что складные подмости состоят из горизонтальной площадки и прикрепленных к ней шарнирно телескопических стоек, связанных попарно горизонтальными ступенями разной длины, таким образом, что длина верхней ступени меньше длины нижней ступени. Отличия в том, что телескопические стойки связаны цилиндрическими шарнирами, закрепленными на горизонтальной площадке в направляющих-упорах,расположенных под углом внутрь изделия, а ступени выполнены с возможностью трансформации и фиксации телескопических стоек, так как в каждой из них имеются расположенный снизу центральный и расположенные сверху боковые шарниры. Дополнительные отличия в том, что трансформируемые ступени выполнены из уголка. Выдвижные части телескопических стоек выполнены с отверстиями в них по всей длине для взаимодействия с упором-фиксатором для обеспечения требуемой высоты и размещения в них по меньшей мере одной телескопической ступени. На одной из пар телескопических стоек, связанных горизонтальными ступенями, дополнительно размещены колесные опоры, выполненные с возможностью поворота вокруг оси телескопической стойки. На одной из телескопических стоек установлен резьбовой компенсатор ее длины. Предложенная конструкция в нерабочем состоянии компактна, так как телескопические стойки, шарнирно расположенные в направляющих-упорах, расположенных под углом внутрь изделия, в рабочем состоянии трапецеидально расходятся наружу, а в нерабочем состоянии трапецеидально складываются внутри изделия. Ступени, выполненные с шарнирами, расположенными на разных уровнях, позволяют надежно фиксировать телескопические стойки в рабочем состоянии, предохраняя их от самопроизвольного складывания. Выполнение на выдвижной части телескопических стоек отверстий по всей их длине при помощи фиксатора позволяет при необходимости просто и быстро менять их длину. При этом складные подмости могут успешно использоваться на разноуровневых участках, например таких, как лестничные пролеты, когда требуется разная длина телескопических опор для поддержания горизонтального положения подмостей. На выдвижной части подмостей предусмотрено использование телескопической ступени, которая проста в обслуживании, так как ее длина при размещении в отверстия на разной высоте 2 91582013.04.30 будет просто и быстро меняться. Выполнение колесных опор позволяет при необходимости легко передвигать подмости, как тележку. Выполнение колесных опор поворотными обеспечивает компактность конструкции в нерабочем, собранном состоянии. А установка на одной из телескопических стоек резьбового компенсатора ее длины позволяет сделать их устойчивыми при неровной поверхности пола. Кроме того, складные подмости имеют простую конструкцию, безопасную и удобную в работе. Полезная модель поясняется чертежами, где на фиг. 1 - складные подмости в рабочем состоянии фиг. 2 - складные подмости в рабочем состоянии с выдвинутыми телескопическими опорами и телескопической ступенью на них фиг. 3 - складные подмости в нерабочем состоянии, подготовленные к транспортировке фиг. 4 - вид спереди ступени телескопических опор фиг. 5 - вид сбоку ступени телескопических опор фиг. 6 - вид спереди телескопической ступени фиг. 7 - вид сбоку телескопической ступени. Складные подмости состоят из горизонтальной площадки 1 и прикрепленных к ней шарнирно телескопических стоек 2, попарно связанных горизонтальными трансформируемыми ступенями 3, имеющими разную длину. Причем в рабочем состоянии форма попарно связанных ступенями 3 телескопических стоек 2 - трапецеидально расширяющаяся книзу. Телескопические стойки 2 связаны цилиндрическими шарнирами 4, закрепленными на горизонтальной площадке 1 в направляющих-упорах 5, расположенных под угломвнутрь изделия, а трансформируемые ступени 3 выполнены с тремя шарнирами центральным шарниром 6, расположенным снизу, и двумя боковыми шарнирами 7, расположенными сверху. Размещение на разном уровне шарнира 6 и шарниров 7 создает треугольник сил, обеспечивающий надежную фиксацию телескопических стоек 2, предохраняющую их от самопроизвольного складывания в процессе работы. Для уменьшения металлоемкости изделия трансформируемые ступени 3 выполнены из уголка. Выдвижные части 8 телескопических стоек 2 выполнены с отверстиями 9 в них по всей длине для взаимодействия с упорами-фиксаторами 10 для обеспечения требуемой высоты. В отверстиях 9 выдвижных частей 8 телескопических стоек 2 можно размещать телескопическую ступень 11, длина которой будет меняться в зависимости от высоты отверстий 9, в которые она устанавливается. На одной из секций в виде лестниц дополнительно размещены колесные опоры 12, выполненные с возможностью поворота вокруг оси телескопической стойки 2 и фиксации фиксаторами 13. На одной из телескопических стоек 2 установлен резьбовой компенсатор 14 ее длины, который позволяет сделать устойчивыми подмости при неровной поверхности пола. Складные подмости в нерабочем состоянии показаны на фиг. 3, при этом колесные опоры 12 зафиксированы лежащими на горизонтальной площадке 1. Телескопические стойки 2 поднимают вверх, при этом, благодаря шарнирам 6 и 7, трансформируемые ступени 3 разворачиваются в горизонтальное положение, предохраняя телескопические стойки от складывания. Подмости переворачиваются. При необходимости, колесные опоры 12 переворачиваются вокруг оси телескопической стойки 2 и фиксатором 13 устанавливаются в рабочее положение, как показано на фиг. 1 и 2. При необходимости увеличения высоты перемещаются выдвижные части 8 телескопических стоек 2 до нужной длины и упором фиксатором 10 через отверстия 9 устанавливаются в нужном положении. Для придания устойчивости подмостям, при размещении их на неровном полу, меняют длину одной из телескопических стоек 2 резьбовым компенсатором 14. Сборка в нерабочее положение идет в обратном порядке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
